2. Einführung
2.1. Der Lynx Shunt VE.Can
Der Lynx Shunt VE.Can (M8) ist ein integraler Bestandteil des Lynx-Verteilersystems und verfügt über eine positive und negative Sammelschiene, einen Batteriemonitor und einen Sicherungshalter für die Hauptsicherung des Systems. Er ist in zwei Versionen erhältlich: M8 und M10. Der Shunt kann über VE.Can mit GX-Geräten kommunizieren. Zusätzlich ist er mit einer Betriebs-LED zur Statusanzeige ausgestattet.
Der Lynx Shunt VE.Can (M10) – mit und ohne Schutzabdeckung
Der Lynx Shunt VE.Can (M8) – mit und ohne Schutzabdeckung
Im Lieferumfang sind zwei VE.Can RJ45-Abschlusswiderstände enthalten, die beim Anschluss an ein GX-Gerät verwendet werden.
Zwei VE.Can RJ45 VE-Abschlusswiderstände
Der Lynx Shunt VE.Can M8 ist für eine CNN-Sicherung ausgelegt, während das Modell M10 auch eine ANL- oder Mega-Sicherung aufnehmen kann. Die Sicherungen müssen separat erworben werden. Weitere Informationen finden Sie unter Sicherungen
Beispiele für eine CNN-, ANL- und Mega-Sicherung
2.2. Lieferumfang
Lynx Shunt VE.Can (M8) |  | |
VE.Can RJ45-Abschlusswiderstände (2 Stk.) |  | |

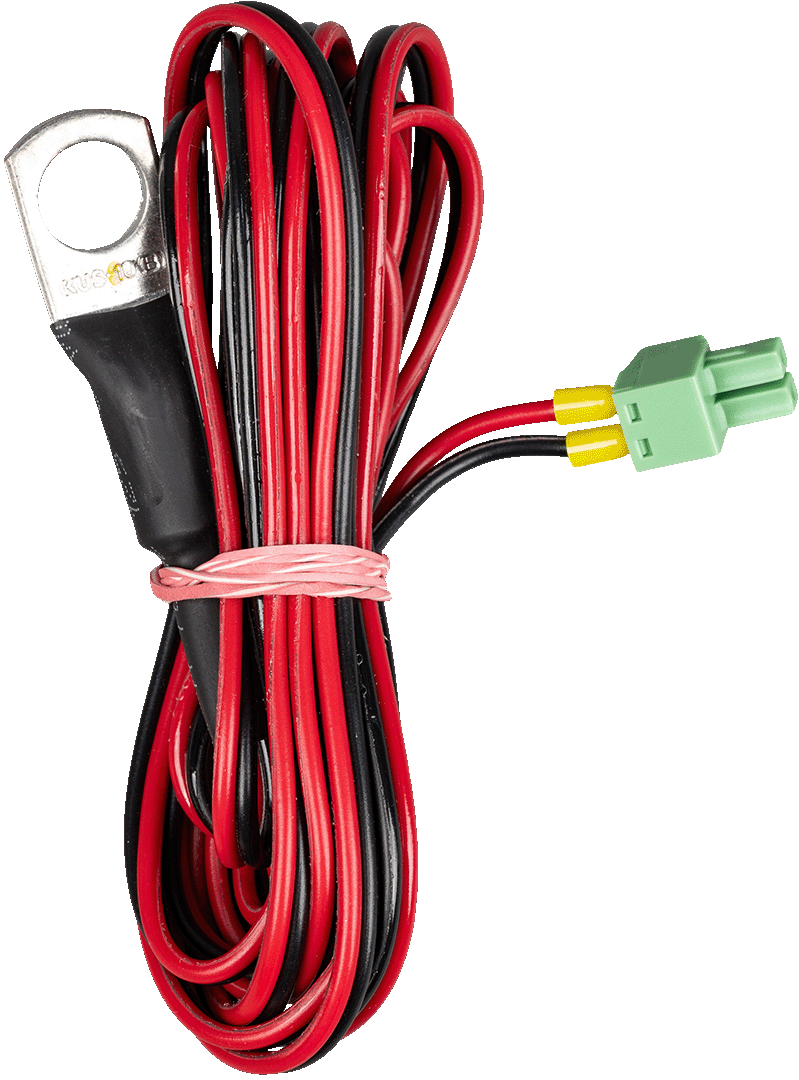

Temperatursensor (ASS000001000) mit Aderendhülsen und Anschlussklemme |
| |

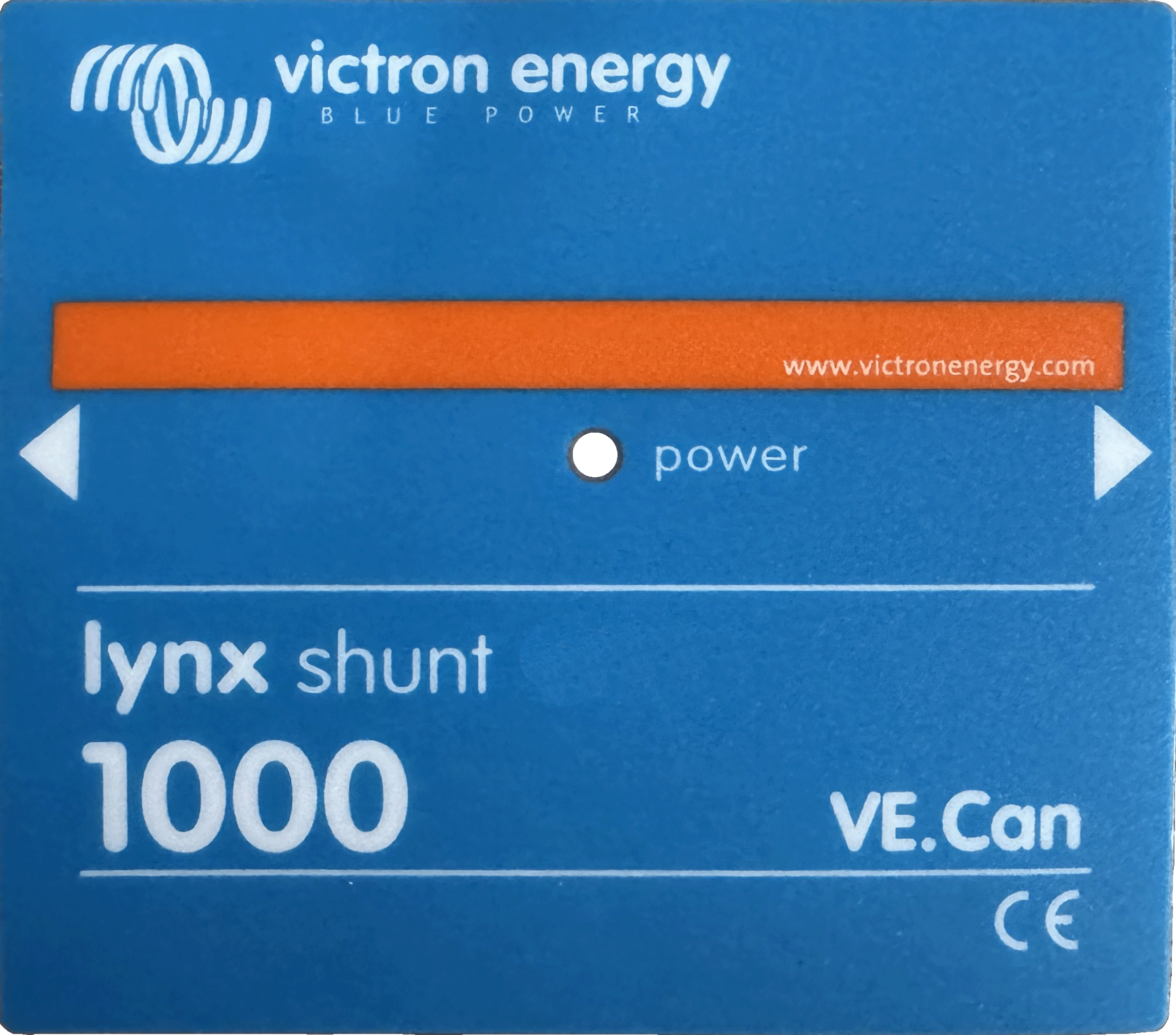

Aufkleber mit umgekehrter Beschriftung und Schnellinstallationsanleitung |
| |
2.3. GX-Gerät
Der Lynx Shunt VE.Can (M8) kann mit einem GX-Gerät überwacht und eingestellt werden.
Weitere Informationen zum GX-Gerät finden Sie auf der Produktseite des GX-Geräts.
Das GX-Gerät kann mit dem VRM-Portal verbunden werden und ermöglicht so eine Fernüberwachung.
Weitere Informationen zum VRM-Portal finden Sie auf der VRM-Seite.
GX-Geräte: Cerbo GX & GX Touch, CCGX und Venus GX
2.4. Temperatursensor
An den Lynx Shunt VE.Can (M8) kann ein Temperatursensor angeschlossen werden. Dieser dient zur Messung der Batterietemperatur.
Der Temperatursensor ist im Lieferumfang des Lynx Shunt VE.Can (M8) enthalten. Weitere Informationen finden Sie auf der Produktseite des Temperatursensors QUA PMP GX-Gerät.
Der Temperatursensor QUA PMP GX-Gerät
2.5. Das Lynx-Verteilersystem
Das Lynx-Verteilersystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Lithium-Batteriemanagementfunktionen beinhaltet. Weitere Informationen finden Sie auf der Produktseite für DC-Verteilersysteme.
Das Lynx-Verteilersystem besteht aus den folgenden Komponenten:
Lynx Power In – Eine Plus- und Minus-Sammelschiene mit vier Anschlüssen für Batterien oder Gleichstromgeräte, erhältlich in zwei Ausführungen, mit Sammelschiene M8 oder M10.
Lynx Class-T Power In – Eine positive und negative Sammelschiene, die zwei Class-T-Sicherungen zulässt und über zwei Anschlüsse für Batterien oder Gleichstromgeräte verfügt, erhältlich mit M10-Sammelschiene.
Lynx Distributor – Eine Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung, erhältlich in zwei Versionen, mit Sammelschiene M8 oder M10.
Lynx Shunt VE.Can – Eine Plus-Sammelschiene mit einem freien Platz für eine Hauptsicherung des Systems und eine Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über VE.Can-Kommunikation zur Überwachung und Einrichtung mit einem GX-Gerät. In zwei Versionen erhältlich, mit M8- oder M10-Sammelschiene.
Lynx Smart BMS – Zur Verwendung zusammen mit Victron Energy Lithium Battery Smart-Batterien. Es besteht aus einer Plus-Sammelschiene mit einem Schütz, das von einem Batteriemanagementsystem (BMS) angesteuert wird, und einer Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal. Erhältlich als 500 A-Modell mit Sammelschiene M8 oder M10 oder 1000 A-Modell mit M10-Sammelschienen.
Die Lynx-Module: Lynx Power In, Lynx Class-T Power In, Lynx Distributor, Lynx Shunt VE.Can und Lynx Smart BMS
