4. Funcionamiento
La pantalla LCD muestra la siguiente información:
Una lectura numérica.
La unidad de la lectura: V, A, W, kWh, h o !
El tipo de lectura: carga, batería, FV, mín, máx. o estado de carga.
Indicador del estado de la conexión
 |
Lectura completa LCD
Los dígitos usados representan letras y números
El estado de conexión de la pantalla se indica con un símbolo de “flecha doble”
tal y como figura en la tabla siguiente.
Indicador | estado de la conexión |
|---|---|
| Hay una conexión entre la pantalla y el cargador solar |
| Hubo conexión con el cargador solar pero se perdió. Se mostrarán los últimos valores conocidos. |
| No ha habido ninguna conexión con el cargador solar. |
Los botones de la parte frontal de la pantalla se usan para desplazarse por las lecturas del cargador solar y para hacer ajustes en el controlador solar y en la pantalla. Tienen las funciones siguientes:
Botón | Acción |
|---|---|
 | Cancelar o bien Atrás |
 | Seleccionar o bien Confirmar |
 | Ir al elemento siguiente o al anterior o bien Aumentar o reducir el valor |
4.1. Menú estado
Este menú muestra las lecturas del cargador solar en tiempo real. La pantalla MPPT Control siempre se inicia con este menú.
Pulse los botones que indican abajo y arriba para moverse por todos los elementos del menú.
Estos elementos del menú se mostrarán en orden de aparición, tal y como se indica en la tabla siguiente:
Pantalla LCD | Elemento de menú | Descripción y notas |
|---|---|---|
 | Potencia FV | Potencia de salida del conjunto solar. |
 | Tensión FV | Tensión del conjunto solar. |
 | Rendimiento FV diario | La potencia solar acumulada diaria recibida. |
 | Error de la batería | Solo se ve en caso de que haya un error activo. |
 | Estado de carga de la batería | Estado de carga: Carga inicial, absorción, flotación, apagado o fallo. |
 | Corriente de la batería | Corriente de carga de la batería. |
 | Tensión de la batería | Tensión de la batería. |
 | Estado de la salida de carga | Salida de la carga encendida o apagada Sólo visible en MPPT con una salida de carga. |
 | Corriente de la carga | La corriente de la carga. Sólo visible en MPPT con una salida de carga. |
4.2. Menú histórico
El menú histórico muestra los datos históricos diarios y globales del cargador solar. Muestra elementos como el rendimiento solar, las tensiones de la batería, el tiempo dedicado a cada estado de carga y errores anteriores.
Para entrar y leer el menú histórico:
Pulse el botón SELECT (seleccionar) desde el menú de estado.
Pulse los botones que indican abajo y arriba para moverse por los elementos del historial.
Cuando llegue al elemento del historial que desea, pulse el botón SELECT (seleccionar) para ver su valor.
Si un elemento contiene varios valores, pulse el botón SELECT (seleccionar) y use los botones de abajo o arriba para ver los distintos valores de ese elemento. En el caso de los valores diarios es posible desplazarse hasta los valores de 30 días atrás (los datos se hacen disponibles con el tiempo). Una pequeña ventana emergente muestra el día correspondiente.
Para volver al menú principal del historial pulse el botón SETUP (configuración).
Para volver al menú de estado pulse el botón SETUP (configuración) de nuevo.
Gráfico de navegación del menú histórico
Todos los elementos disponibles del menú histórico se recogen en la siguiente tabla en el orden en que aparecen al desplazarse por ellos.
LCD | Texto deslizante | Descripción |
|---|---|---|
 | TOTAL YIELD (producción total) | La producción FV acumulada desde la última puesta a cero del historial. |
 | MAX PANEL VOLTAGE (tensión máxima del panel) | La tensión FV máxima desde la última puesta a cero del historial. |
 | MAX BATTERY VOLTAGE (tensión máxima de la batería) | La tensión máxima de la batería desde la última puesta a cero del historial. |
| MIN BATTERY VOLTAGE (tensión mínima de la batería) | La tensión mínima de la batería desde la última puesta a cero del historial. |
 | LAST ERRORS (últimos mensajes de error) | Los últimos 4 mensajes de error desde la última puesta a cero del historial El número de bloques en la parte inferior derecha de la LCD determina qué mensaje de error se está mostrando, siendo el de 1 bloque el más reciente y el de 4 bloques el más antiguo. |
| YIELD (producción) | La producción FV diaria, disponible cada día durante los últimos 30 días. |
 | MAX POWER (potencia máxima) | La potencia FV máxima diaria, disponible cada día durante los últimos 30 días. |
| MAX PANEL VOLTAGE (tensión máxima del panel) | La tensión FV máxima diaria, disponible cada día durante los últimos 30 días. |
 | MAX BATTERY CURRENT (corriente máxima de la batería) | La corriente de la batería máxima diaria, disponible cada día durante los últimos 30 días. |
 | MAX BATTERY VOLTAGE (tensión máxima de la batería) | La tensión de la batería máxima diaria, disponible cada día durante los últimos 30 días. |
| MIN BATTERY VOLTAGE (tensión mínima de la batería) | La tensión de la batería mínima diaria, disponible cada día durante los últimos 30 días. |
 | BULK TIME (tiempo de carga inicial) | El tiempo empleado cada día en el estado de carga inicial, disponible cada día durante los últimos 30 días. |
 | ABSORPTION TIME (tiempo de absorción) | El tiempo empleado cada día en el estado de absorción, disponible cada día durante los últimos 30 días. |
 | FLOAT TIME (tiempo de flotación) | El tiempo empleado cada día en el estado de flotación, disponible cada día durante los últimos 30 días. |
| LAST ERRORS (últimos mensajes de error) | Los últimos 4 errores diarios. El número de bloques en la parte inferior derecha de la LCD determina qué mensaje de error se está mostrando, siendo el de 1 bloque el más reciente y el de 4 bloques el más antiguo. |
4.3. Menú de ajustes
En el menú de ajustes se pueden consultar y modificar los ajustes del cargador solar y del MPPT Control.
Atención
No cambie los ajustes sin saber qué son y cuáles son las consecuencias de cambiarlos. Los ajustes incorrectos pueden causar problemas en el sistema e incluso dañar las baterías. Si tiene dudas, consulte a un instalador, vendedor o distribuidor de Victron Energy con experiencia.
Para navegar por el menú de ajustes:
Mantenga pulsado el botón SETUP (configuración) durante 2 segundos para entrar en el menú de ajustes.
Aparecerá el primer elemento del menú.
Diríjase al elemento del menú que quiera pulsando los botones que indican abajo y arriba.
Una vez que haya llegado al elemento que busca, pulse el botón SELECT (seleccionar) para ver el valor fijado en la configuración.
Para modificar este ajuste pulse el botón SELECT (seleccionar) de nuevo. Ahora el valor parpadeará.
Pulse los botones de abajo y arriba para elegir el valor deseado.
Pulse SELECT (seleccionar) para confirmar el cambio, podrá oír un pitido y aparecerá la palabra SAVED (guardado). El cambio se convertirá en definitivo.
Vaya al siguiente elemento del menú o pulse SETUP (configuración) para volver al menú de ajustes.
Para salir del menú de ajustes, pulse el botón SETUP (configuración) de nuevo.
Es posible que el menú de ajustes esté bloqueado, y en ese caso la configuración solo podrá verse. Al intentar modificar un ajuste, aparece la palabra LOCK (bloqueo).
Para desbloquear el menú de ajustes:
Vaya al elemento del menú de ajustes 01 LOCK SETUP (bloquear ajustes).
Pulse el botón SETUP (configuración), aparecerá el ajuste ON
Pulse el botón SETUP (configuración) de nuevo
Pulse el botón de la flecha hacia abajo y seleccione OFF
Para salir del ajuste, pulse el botón SETUP (configuración).
Si SELECT TO EDIT (seleccionar para editar) está en ON, se muestra el valor actual y se puede seleccionar un nuevo valor inmediatamente.
Si LOCK SETUP (bloquear ajustes) está en ON, la configuración está bloqueada y sólo puede modificarse si se pone LOCK SETUP en OFF.

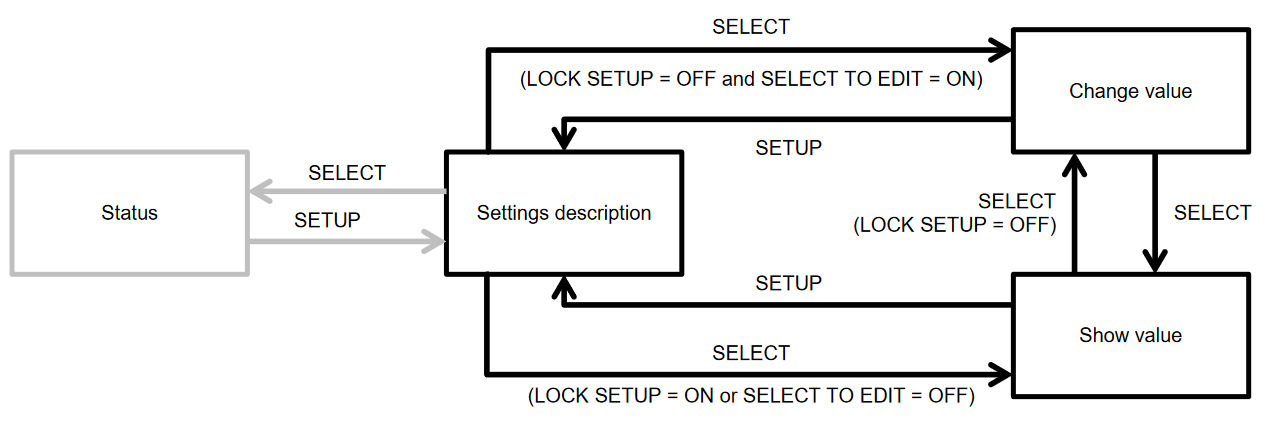

Gráfico de navegación por los ajustes de MPPT Control
En la tabla siguiente se recogen todos los ajustes disponibles, en el orden en que aparecen al desplazarse por el menú, junto con una breve explicación de cada uno de ellos. Puede consultar la descripción completa de los ajustes del cargador solar en el manual del cargador solar.
Es posible que no todos los ajustes indicados a continuación estén disponibles al conectarse a determinados modelos de cargadores solares. Puede que el cargador solar no tenga el hardware necesario. Por ejemplo, no todos los cargadores solares disponen de una salida de carga.
Es posible que algunos ajustes no aparezcan en el menú de configuración. La pantalla MPPT Control solo permite cambiar los ajustes más comunes. No se puede acceder a los ajustes más avanzados, como los de los puertos TX y RX, a través de la pantalla MPPT Control. Para configurar estos ajustes use la aplicación VictronConnect o, para cargadores solares de 60 A y más, use una pantalla SmartSolar Control.
Número | Nombre | Ajuste |
|---|---|---|
01 | LOCK SETUP (bloquear ajustes) | Si está en ON, no se puede modificar ninguno de los otros ajustes. Si se intenta modificar un ajuste, aparecerá la palabra “LOCK” junto con el valor establecido. Póngalo en ON para desbloquearlo y poder cambiar otros ajustes. |
02 | BATTERY VOLTAGE (tensión de la batería) | La tensión de la batería del sistema: elija entre un ajuste de tensión o AUTO: Si está en automático (AUTO), aparecerá una A delante del ajuste de tensión. |
03 | BATTERY TYPE (tipo de batería) | El algoritmo de carga para un determinado tipo de batería: elegir entre FIXED (fijo) o USER (usuario). Cuando está en FIXED, el interruptor giratorio del cargador solar determina el tipo de batería. Cuando está en USER, todos los ajustes relacionados con la carga pueden editarse. En cuanto se modifique alguno de los ajustes relacionados con la carga, este ajuste pasará automáticamente a USER. |
04 | MAXIMUM CURRENT (corriente máxima) | La corriente de carga máxima. |
05 | BULK TIME LIMIT (límite de tiempo de carga inicial) | La duración máxima permitida de la fase de carga inicial. |
06 | ABSORPTION TIME LIMIT (límite de tiempo de absorción) | La duración máxima permitida de la fase de carga de absorción. |
07 | ABSORPTION VOLTAGE (tensión de absorción) | La tensión de la batería a la que el cargador solar pasa de la fase de carga inicial a la de absorción. |
08 | FLOAT VOLTAGE (tensión de flotación) | La tensión de la batería a la que el cargador solar pasa de la fase de absorción a la de flotación. |
09 | TEMP COMPENSATION (compensación de temperatura) | El coeficiente de compensación de temperatura en mV/°C para toda la bancada de baterías (no para cada una de las baterías). |
10 | LOAD OUTPUT (salida de carga) | El modo de funcionamiento de la salida de carga. Valores posibles: OFF, AUTO (= BatteryLife), ALT1, ALT2, ON, USER1, USER2 |
11 | LOAD SWITCH HIGH (interruptor de carga alta) | El nivel alto de tensión en caso de que LOAD OUTPUT esté en USER1 o USER2 |
12 | LOAD SWITCH LOW (interruptor de carga baja) | El nivel bajo de tensión en caso de que LOAD OUTPUT esté en USER1 o USER2 |
13 | CLEAR HISTORY (borrar historial) | Borra el historial del cargador solar |
14 | FACTORY DEFAULTS (valores de fábrica) | Restaura los ajustes del cargador solar a los valores de fábrica. |
15 | BACKLIGHT INTENSITY (intensidad de la retroiluminación) | Ajusta la intensidad de la retroiluminación de la pantalla LCD del MPPT Control. |
16 | BACKLIGHT ALWAYS ON (retroiluminación siempre encendida) | Determina si la retroiluminación de la pantalla LCD del MPPT Control está siempre encendida. |
17 | SCROLL SPEED (Velocidad de desplazamiento) | Determina la velocidad de desplazamiento por los valores del MPPT Control. |
18 | SELECT TO EDIT (seleccionar para editar) | Cuando este parámetro está en OFF, el MPPT Control muestra en primer lugar el valor de un parámetro y para modificarlo se debe pulsar SELECT (seleccionar). |
19 | AUTO LOCK (bloque automático) | Cuando este parámetro está en ON, LOCK SETUP (bloquear ajustes) pasará automáticamente a ON 2 minutos después de modificar un parámetro. |
20 | SOFTWARE VERSION (versión de software) | La versión de software (firmware) del MPPT Control. |
21 | SERIAL NUMBER (número de serie) | El número de serie del MPPT Control. |
22 | MPPT SOFTWARE VERSION (versión del software del MPPT) | La versión de software (firmware) del cargador solar. |
23 | MPPT SERIAL (número de serie) | El número de serie del cargador solar. |
24 | EQUALISATION VOLTAGE (tensión de ecualización) | Tensión de ecualización. |
25 | EQUALIZE (ecualizar) | Inicia una ecualización manual. |
