4. Installation
Physikalische Installation:
Installieren Sie den Filax in einer trockenen und gut belüfteten Umgebung.
Befestigen Sie den Filax über die 4 Löcher am Gehäuseboden.
Entfernen Sie zum Öffnen oder Schließen des Gehäuses die 4 Schrauben an der Oberseite des Gehäusedeckels.
Elektrische Installation
Achtung
Sicherheitshinweise zur elektrischen Installation:
Achten Sie darauf, dass alle Wechselstromquellen ausgeschaltet sind oder während der Installation getrennt wurden.
Die Verkabelung der Wechselstromeingänge und der Wechselstromausgänge muss mit Sicherungen oder Stromkreisunterbrechern abgesichert werden, die für den verwendeten Leitungsquerschnitt geeignet sind.
Achten Sie darauf, dass sowohl die Haupt- als auch die alternativen Wechselstromeingänge gegen Stromstärken von mehr als 16 A geschützt sind.
Es müssen externe Fehlerstromschutzschalter (RCD oder RCCB) in das elektrische System des Filax integriert werden.
Schließen Sie die primäre Wechselstromquelle an die PRIORITY (primär): L-, N- und PE-Anschlüsse an.
Schließen Sie die alternative Wechselstromquelle an die ALTERNATE (alternativ): L-, N- und PE-Anschlüsse an.
Achten Sie darauf, dass sowohl die Haupt- als auch die alternativen Wechselstromeingänge gegen Stromstärken von mehr als 16 A geschützt sind.
Schließen Sie die Wechselstromlast an die OUTPUT (ausgang): L-, N- und PE-Anschlüsse an.
Elektrische Verbindungen
Konfiguration
Kabelverbindungen:

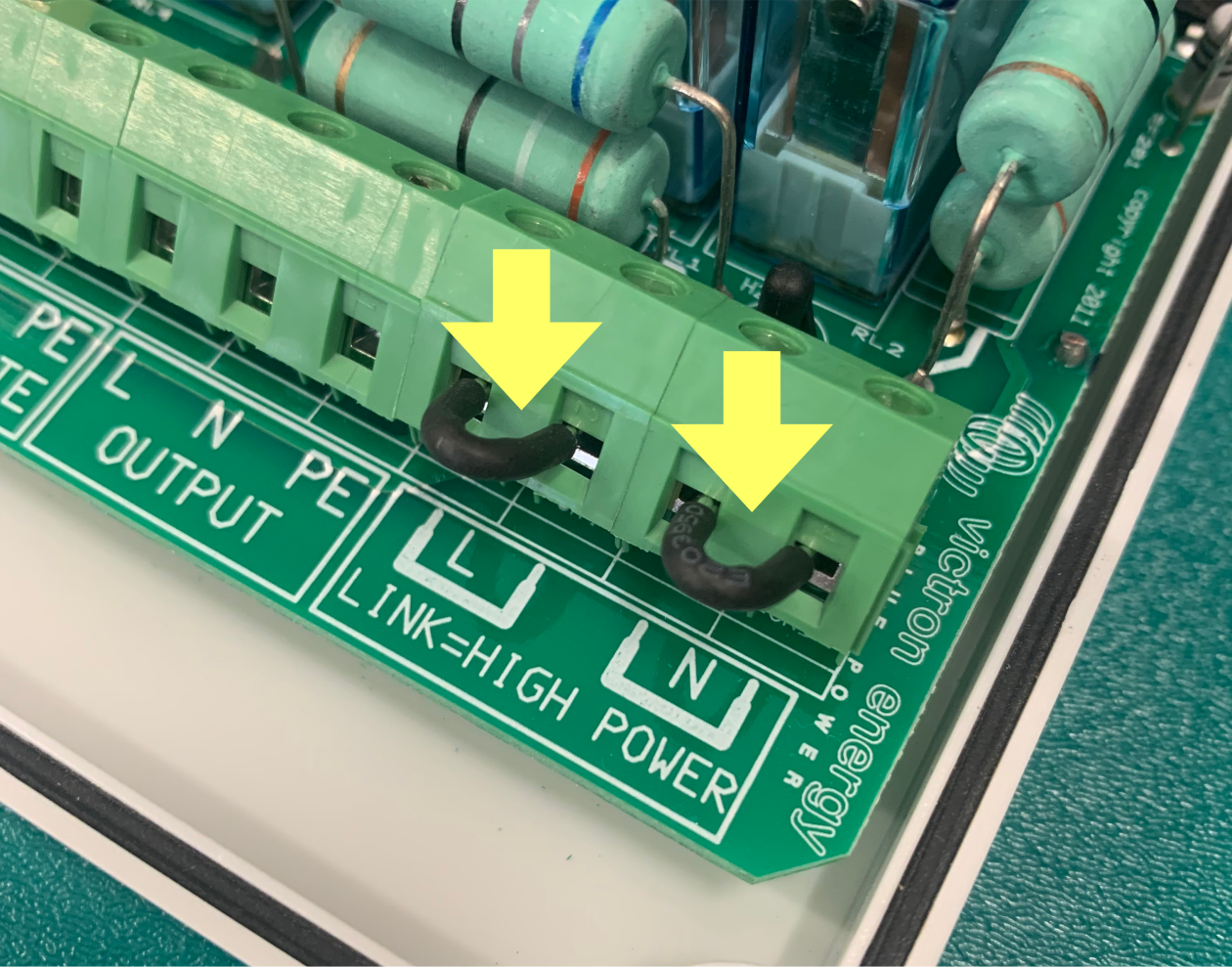

Wenn die Wechselstromlast weniger als 850 W beträgt, entfernen Sie die Kabelverbindungen LINK+HIGH POWER: L und N.
Wenn die Wechselstromlast mehr als 850 W beträgt, lassen Sie die Drahtverbindungen LINK+HIGH POWER: L und N bestehen.
![]() |
Entfernen Sie beide Verbindungen, wenn die Last weniger als 850 W beträgt

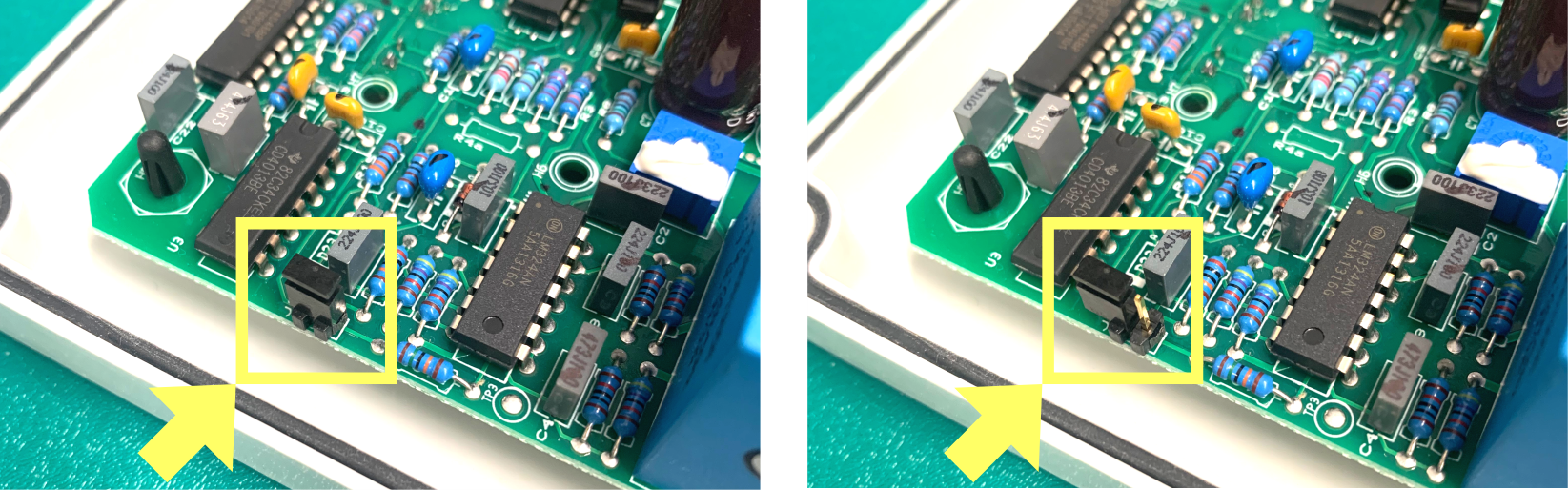

Frequenzüberbrückung:
Wenn die Installationsfrequenz 50 Hz beträgt, sollten Sie die Frequenzüberbrückung entfernen oder sie nur auf einen der Stifte stecken (das ist die Standardeinstellung).
Wenn die Installationsfrequenz 60 Hz beträgt, setzen Sie die Überbrückung auf beide Stifte.
![]() | |
Überbrückung gesetzt = 60 Hz | Überbrückung nicht gesetzt = 50 Hz |
