3. Systemdesign
Der Filax wird typischerweise in Notstromsystemen eingesetzt, damit kritische Lasten immer von einer Wechselstromquelle versorgt werden.
Die Funktionsweise des Filax:
Die kritische Last wird normalerweise von der primären Quelle versorgt. Wenn die primäre Quelle unterbrochen wird, wird die Last auf die alternative Quelle umgeschaltet. Sobald die primäre Quelle wiederhergestellt ist und 30 Sekunden lang stabil ist, wird die Last wieder auf die primäre Quelle umgeschaltet.
In diesem Kapitel werden einige unterschiedliche Systemausführungen von Filax vorgestellt.
Hinweis
Beachten Sie, dass der Filax nicht in Systemen eingesetzt werden sollte, in denen kein ultraschnelles Umschalten erforderlich ist und in denen typischerweise ein manueller Schalter oder ein allgemeinerer Transferschalter verwendet wird. Ein Beispiel für ein solches System ist ein Boot mit zwei möglichen Wechselstromquellen, wie Landstrom und Generator, die beide in das bordeigene Wechselrichter-/Ladesystem eingespeist werden. In diesen Systemen besteht die Funktion des Transferschalters darin, zu erkennen, ob eine dieser Quellen aktiv ist. Und wenn eine dieser Quellen aktiv ist, wird die aktive Quelle an die Lasten weitergeleitet. Verwenden Sie für diese Systeme ein Quattro Wechselrichter/Ladegerät oder einen VE Transferschalter 5 KVA oder 10 KVA.
Netz (oder Generator) mit Notstromversorgung durch Wechselrichter:
Bei einem Stromausfall oder bei einem Ausfall des Generators (kein Brennstoff) schaltet der Filax die Last auf den Wechselrichter um. Sobald die Versorgung durch das Netz (oder den Generator) wiederhergestellt ist, schaltet der Filax die Last zurück zum Netz (oder Generator) um.
![Filax_system_-_Grid_or_generator_with_inverter_backup](image/1634d16f8c070e.png)

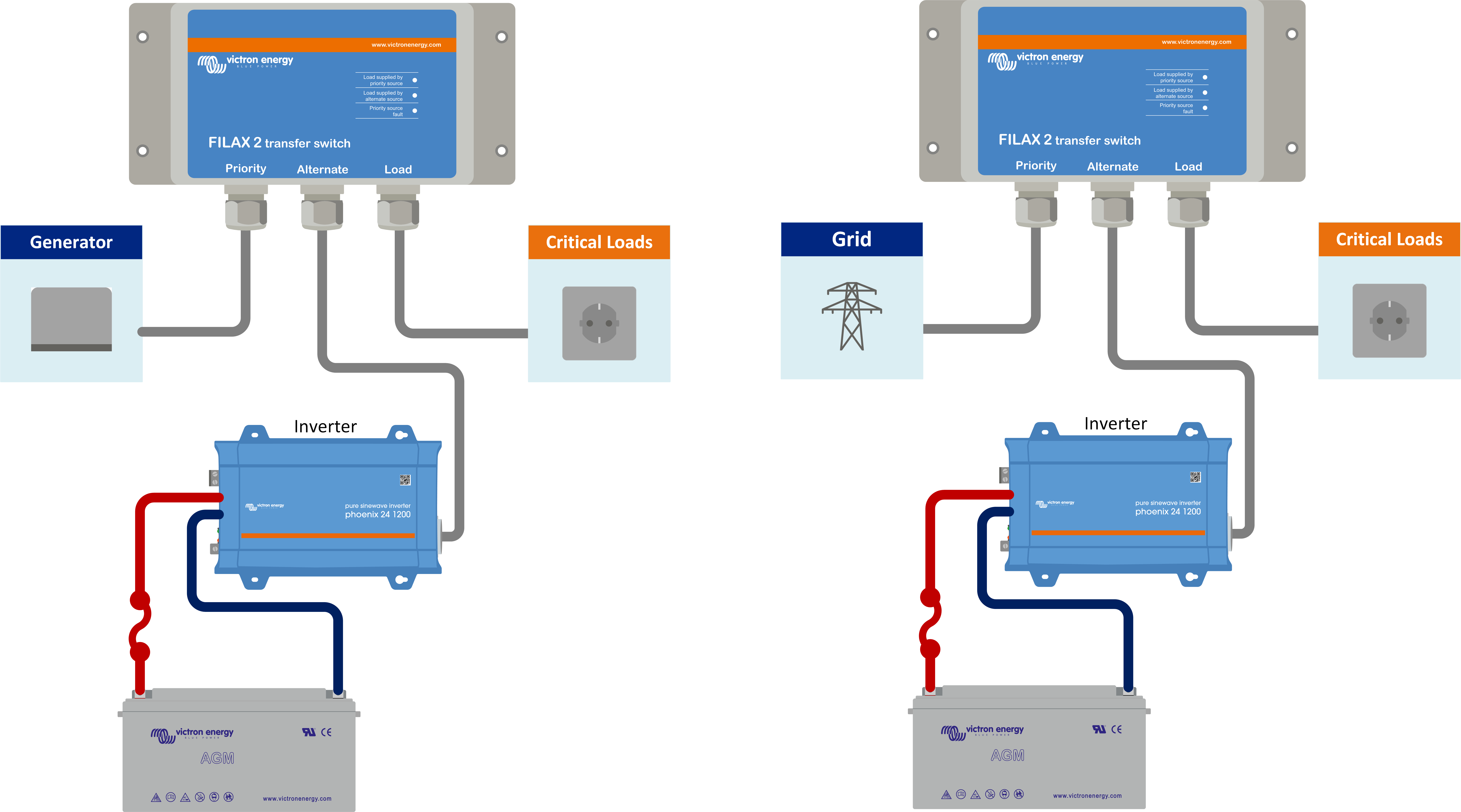

Filax-System mit Notstromversorgung durch Wechselrichter zum Netz oder Generator
Netz (oder Generator) mit Notstromversorgung durch Wechselrichter und Batterieladegerät:
Falls ein Wechselrichter als alternative Quelle verwendet wird, muss die Batterie in einem guten Betriebszustand gehalten werden. Die Batterie sollte rechtzeitig und regelmäßig aufgeladen werden. Erweitern Sie dazu das System um ein Wechselstromladegerät oder ein Solarladegerät.
![]() |

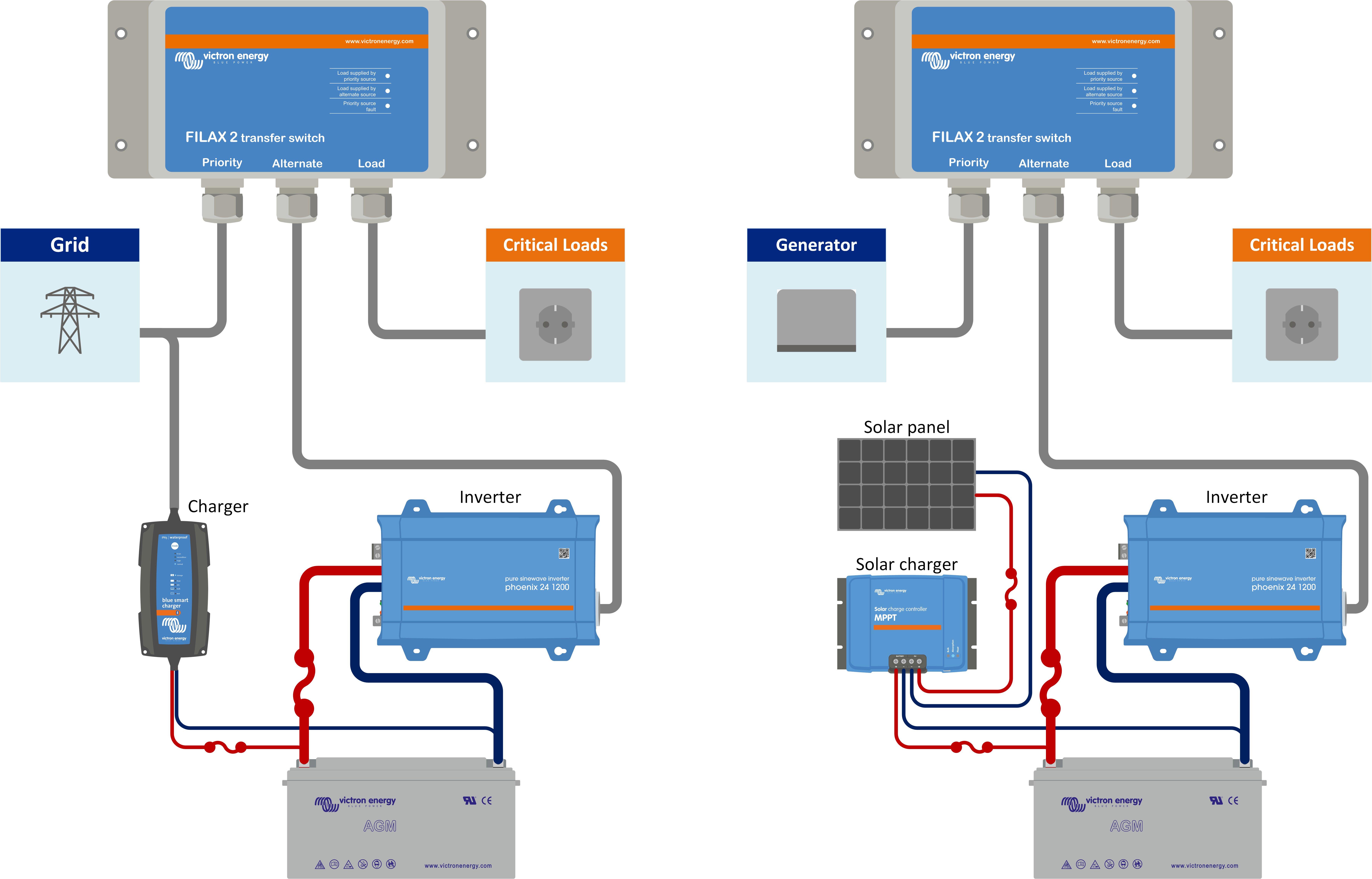

Filax-System mit Notstromversorgung durch Wechselrichter und Wechselstromladegerät und/oder Solarladegerät
Netz (oder Generator) mit Notstromversorgung durch Wechselrichter/Ladegerät:
Es besteht auch die Möglichkeit, einen Wechselrichter/Ladegerät von Victron als Notstromversorgung (UPS) zu verwenden (ohne Filax). Der Wechselrichter bzw. das Ladegerät selbst bietet bereits eine Notstromfunktion (UPS).
Sollte eine zusätzliche Redundanzstufe erforderlich sein, kann ein Filax zu einem System mit Wechselrichter/Ladegerät hinzugefügt werden. Dies dient als Ersatz für den Fall, dass ein Fehler des Wechselrichters/Ladegeräts auftritt. Außerdem kann der Wechselrichter/Ladegerät ausgetauscht werden, ohne dass die Versorgung der kritischen Last unterbrochen wird.
![]() |

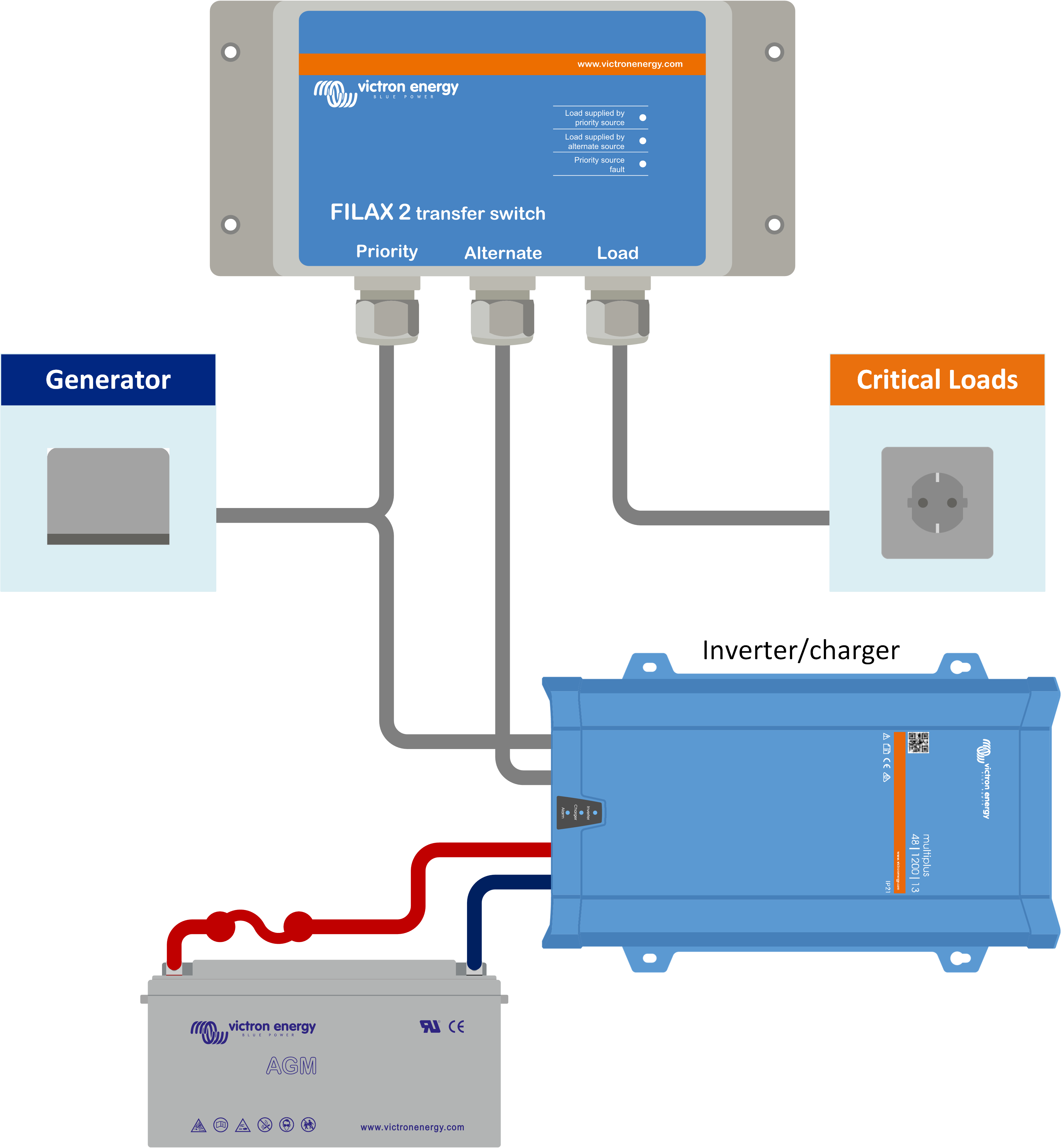

Filax-System mit Notstromversorgung durch Wechselrichter/Ladegerät
Netz (oder Generator) mit Notstromversorgung durch zwei Wechselrichter/Ladegeräte:
Bei Ausfall des Generators oder des Netzes versorgt der erste Wechselrichter/Ladegerät die Last. Bei einer Störung oder einem Ausfall des vorrangigen Wechselrichters/Ladegeräts überträgt der Filax die Last auf den zweiten Wechselrichter/Ladegerät. Im Vergleich zum vorherigen System wird dadurch eine zusätzliche Redundanzstufe hinzugefügt.
Es gibt zwei Möglichkeiten, um ein solches System zu entwerfen. Entweder mit einer individuellen Batteriebank, je eine für jedes MultiPlus, oder mit einer einzigen Batteriebank für beide MultiPlus-Geräte.
![]() |
Filax-System mit zwei Wechselrichtern/Ladegeräten, die an einzelne Batteriebänke oder an eine einzelne Batteriebank angeschlossen sind
Erwägen Sie den Einsatz von Isolationsschaltern
Es ist eine bewährte Methode, vor und nach jedem Wechselrichter/Ladegerät Isolationsschalter einzubauen. Dadurch kann der Wechselrichter / das Ladegerät bei Wartungen oder im Falle eines Austauschs leicht isoliert und getrennt werden, ohne dass die Stromversorgung der kritischen Last unterbrochen wird.
![]() |

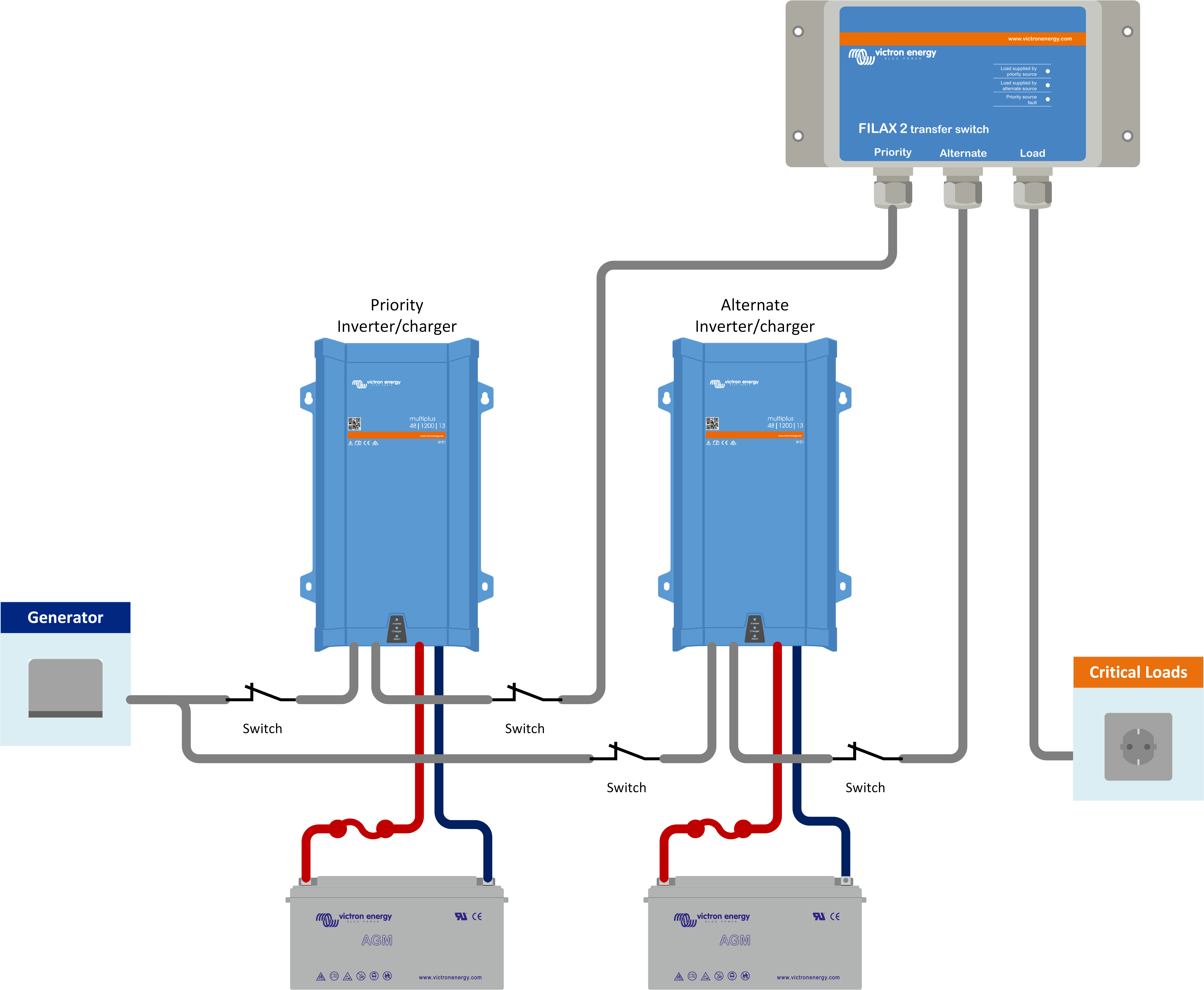

Filax-System mit zwei Wechselrichtern/Ladegeräten und Isolationsschaltern
Erwägen Sie den Einsatz eines Batteriemonitors
Es ist wichtig, die Batterie zu überwachen. Wenn die Netz- oder Generatorversorgung nicht wiederhergestellt wird, entlädt der Wechselrichter oder das Wechselrichter/Ladegerät die Batterie. Schließlich sinkt die Batteriespannung so weit ab, dass der Wechselrichter oder das Wechselrichter/Ladegerät nicht mehr funktioniert. Mit einem Batteriemonitor können Sie den Ladezustand der Batterie überwachen oder bei niedriger Batteriespannung oder niedrigem Ladezustand eine Vorwarnung erhalten.
Der Batteriemonitor BMV verfügt über ein Relais, das so programmiert werden kann, dass es in Abhängigkeit vom Ladezustand der Batterie oder der Batteriespannung ein- oder ausschaltet. Das Signal des Relais kann für Überwachungszwecke verwendet werden.
Wenn eine Fernüberwachung erforderlich ist, kann der BMV oder der Batteriemonitor SmartShunt an ein Überwachungsgerät, wie den Globallink 520, oder ein GX-Gerät, wie den Cerbo GX, angeschlossen werden. Dadurch ist eine Fernüberwachung der Batteriespannung, des Ladezustands und der Alarme möglich (für ein GX-System siehe nächster Abschnitt).
![]() |

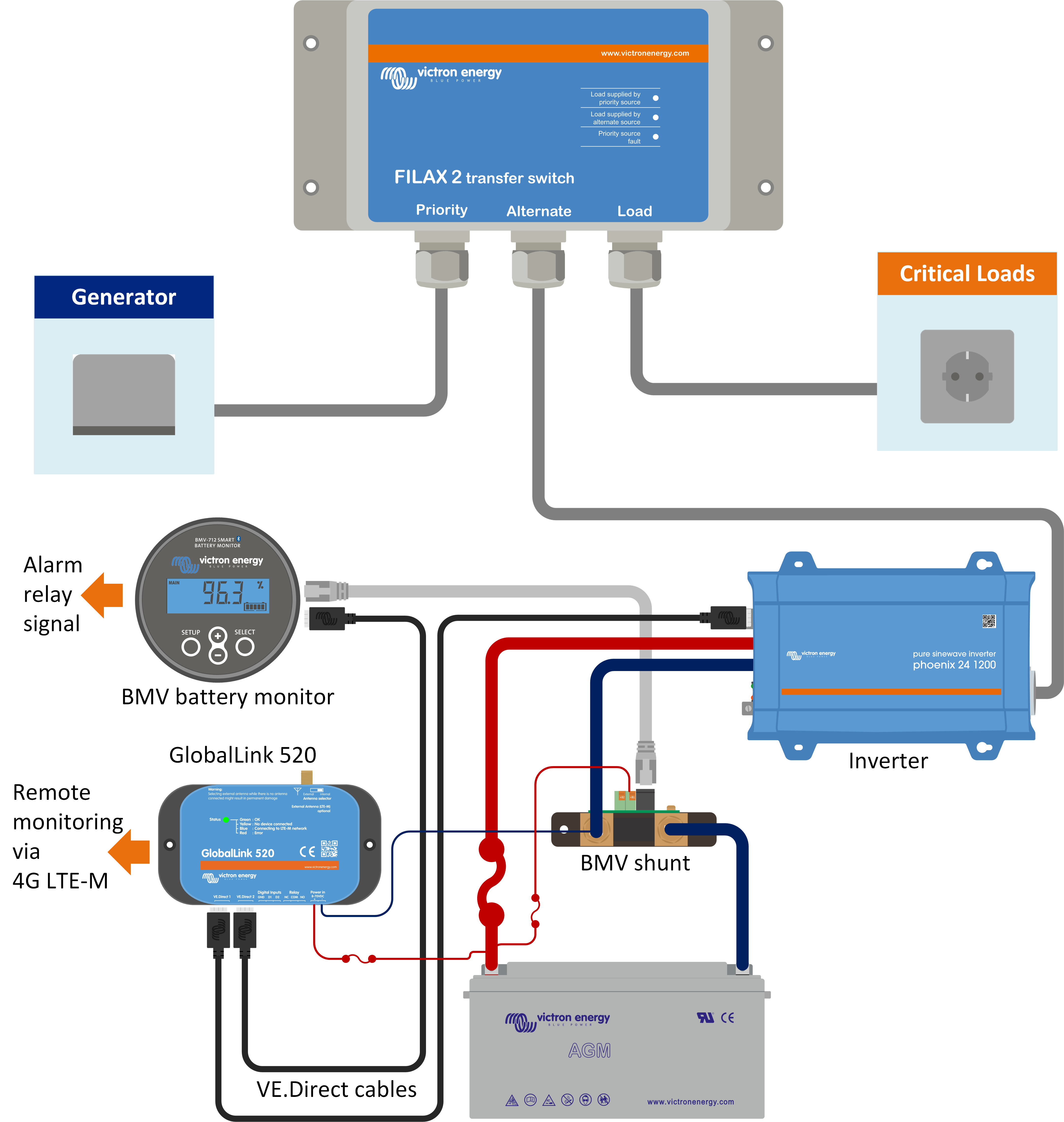

Filax-System mit Batterieüberwachung
Erwägen Sie den Einsatz einer vollständigen Systemüberwachung
Erweitern Sie Ihr System für eine vollständige Überwachung mit einem GX-Gerät, wie dem Cerbo GX. Das GX-Gerät überwacht nicht direkt den Filax, sondern die Wechselrichter/Ladegeräte, Batteriemonitore und/oder Solarladegeräte von Victron, die Teil des Filax-Systems sind. Die Systemüberwachung kann lokal, z. B. über WiFi, Ethernet, ein Display oder GX Modbus-TCP, oder aus der Ferne, z. B. über das Internet und das VRM-Portal, erfolgen.
![]() |

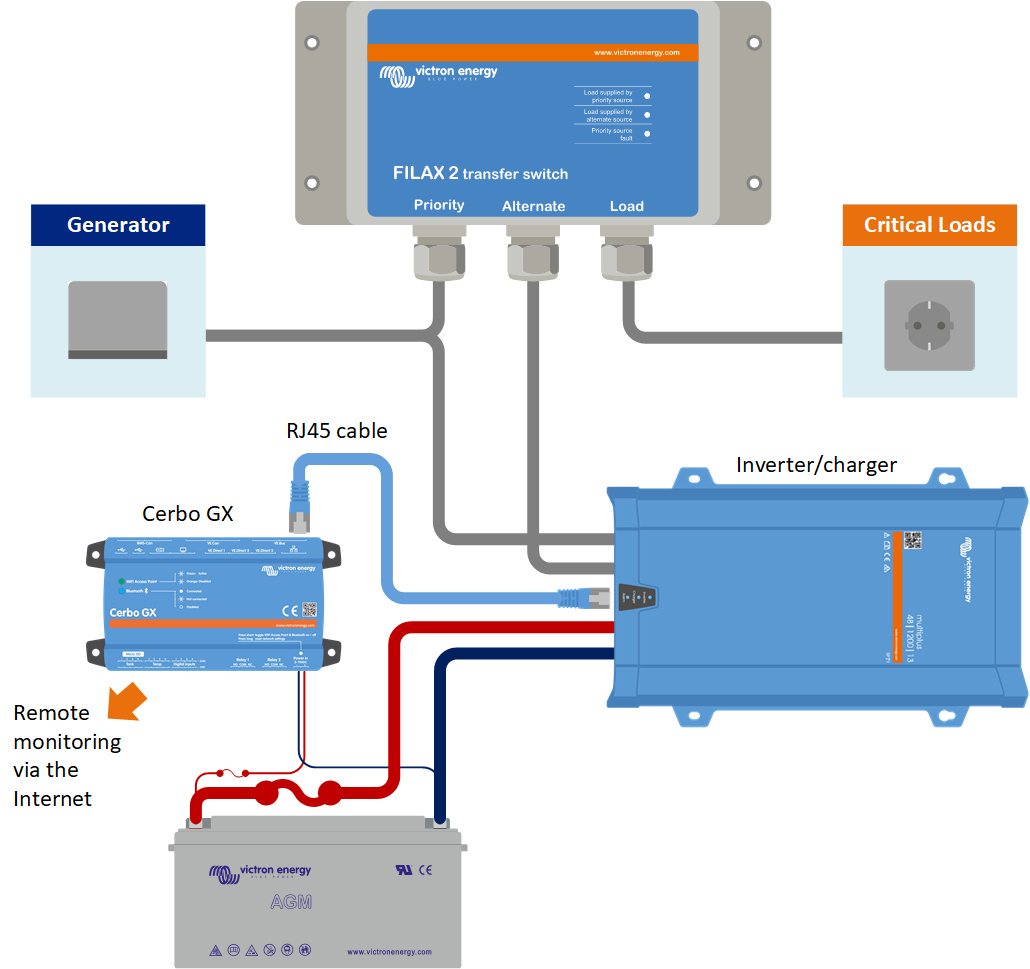

Filax-System mit vollständiger Lokal- und Fernüberwachung
