4. Instalación
Instalación física
Instale el Filax en un lugar seco y bien ventilado.
Monte el Filax con los cuatro orificios de la base de la carcasa.
Abra o cierre la carcasa retirando los cuatro tornillos de la parte superior de la tapa de la carcasa.
Instalación eléctrica
Atención
Advertencias de seguridad de la instalación eléctrica:
Asegúrese de que todas las fuentes de alimentación CA están apagadas o se han desconectado durante la instalación.
El cableado de entrada y salida de CA debe estar protegido con fusibles o disyuntores miniatura (MCB) que sean adecuados para la sección de cable utilizada.
Asegúrese de que las entradas de CA prioritaria y alternativa están protegidas de niveles de corriente superiores a los 16 A.
Deben integrarse interruptores externos de fugas a tierra (ID o RCCB) en el sistema eléctrico Filax.
Conecte la fuente de CA prioritaria a PRIORITY: terminales L, N y PE.
Conecte la fuente de CA alternativa a ALTERNATE: terminales L, N y PE.
Asegúrese de que las entradas de CA prioritaria y alternativa están protegidas de niveles de corriente superiores a los 16 A.
Conecte la carga CA a OUTPUT (salida): terminales L, N y PE.
 |
Conexiones eléctricas
Configuración

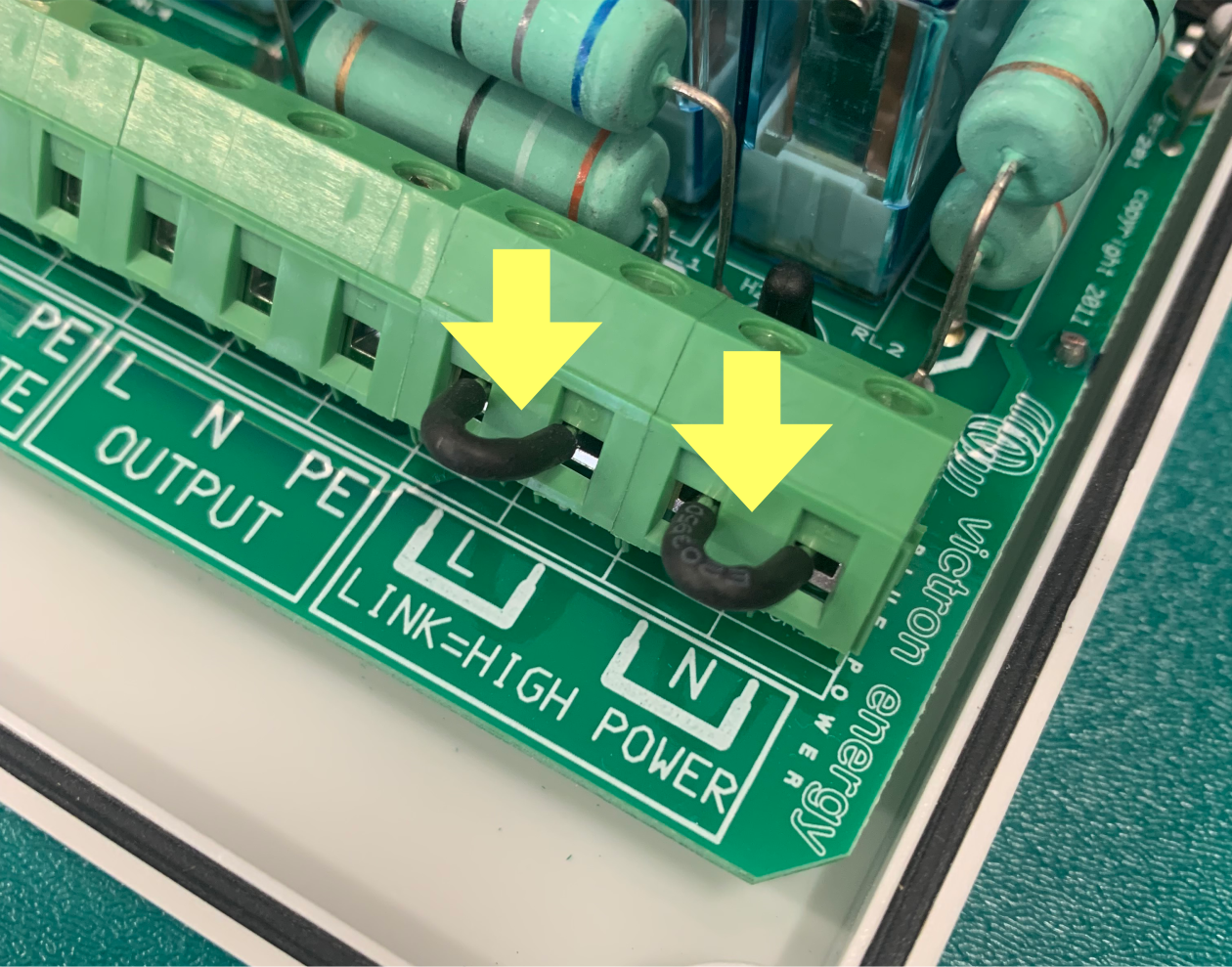

Enlaces con cable:
Si la carga CA es inferior a 850 W, retire el LINK+HIGH POWER (enlace + alta potencia): enlaces con cable L y N.
Si la carga CA es superior a 850 W, mantenga el LINK+HIGH POWER (enlace + alta potencia): enlaces con cable L y N en su sitio.
 |
Retire ambos enlaces si la carga es inferior a 850 W.

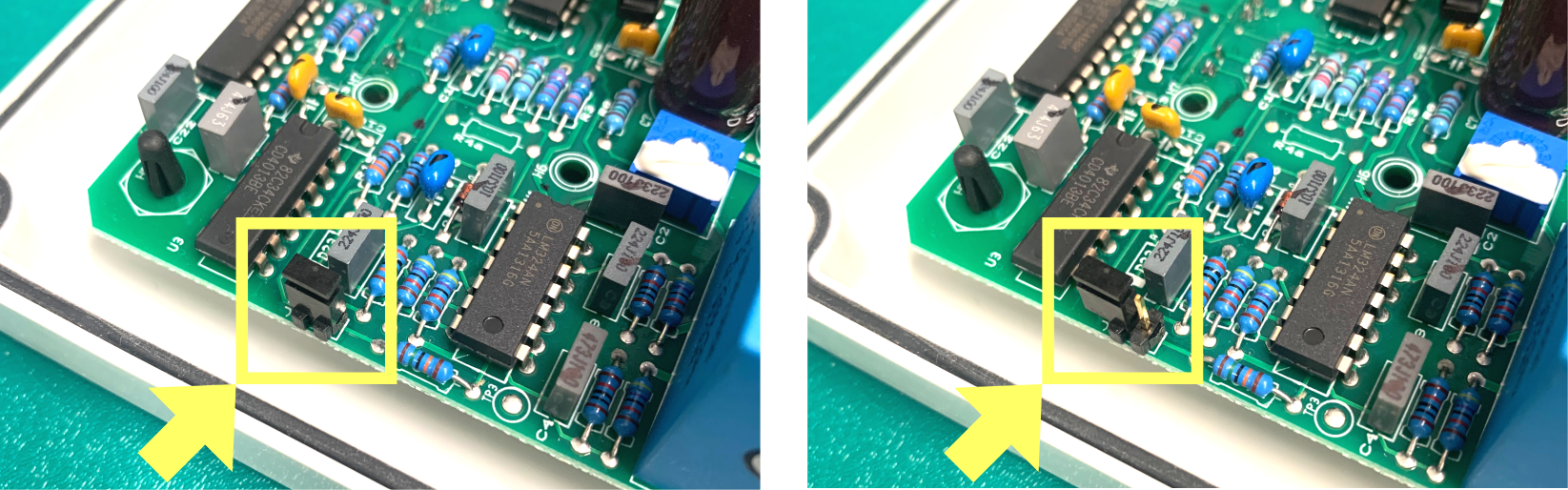

Puente de frecuencia:
Si la frecuencia de la instalación es 50 Hz, retire el puente de frecuencia o colóquelo en solo uno de los pines (este es el ajuste por defecto).
Si la frecuencia de la instalación es 60 Hz, coloque el puente en los dos pines.
 | |
Puente colocado = 60 Hz | Puente no colocado= 50 Hz |
