3. Diseño del sistema
El Filax se usa normalmente en sistemas auxiliares para garantizar que la carga crítica siempre recibe alimentación de una fuente CA.
La función del Filax es la siguiente:
Normalmente la fuente prioritaria alimenta la carga crítica. En caso de que la fuente prioritaria se interrumpa, la carga se transfiere a la fuente alternativa. Una vez que la fuente prioritaria se restablece y permanece estable durante 30 segundos, la carga se vuelve a transferir a la fuente prioritaria.
Este apartado describe distintos tipos de diseños de sistemas Filax.
Aviso
Tenga en cuenta que el Filax no debe usarse en sistemas en los que no se necesita conmutación ultrarrápida y en los que se utilice normalmente un conmutador de transferencia manual o más general. Un ejemplo de sistema de este tipo sería un barco con dos posibles fuentes de CA, como alimentación del pantalán y de un generador, vertiendo energía en el sistema de inversor/cargador de a bordo. En estos sistemas, la función del interruptor de transferencia es detectar si una de esas fuentes está activa y, en ese caso, pasar la fuente activa a las cargas. Para estos sistemas use un inversor/cargador Quattro o un conmutador de transferencia VE de 5 kVA o 10 kVA.
Red (o generador) con apoyo de inversor:
Si falla la red (apagón) o el generador (no hay combustible) el Filax transferirá la carga al inversor. Una vez que la alimentación de la red (o el generador) se ha restablecido, el Filax volverá a pasar la carga a la red (o al generador).

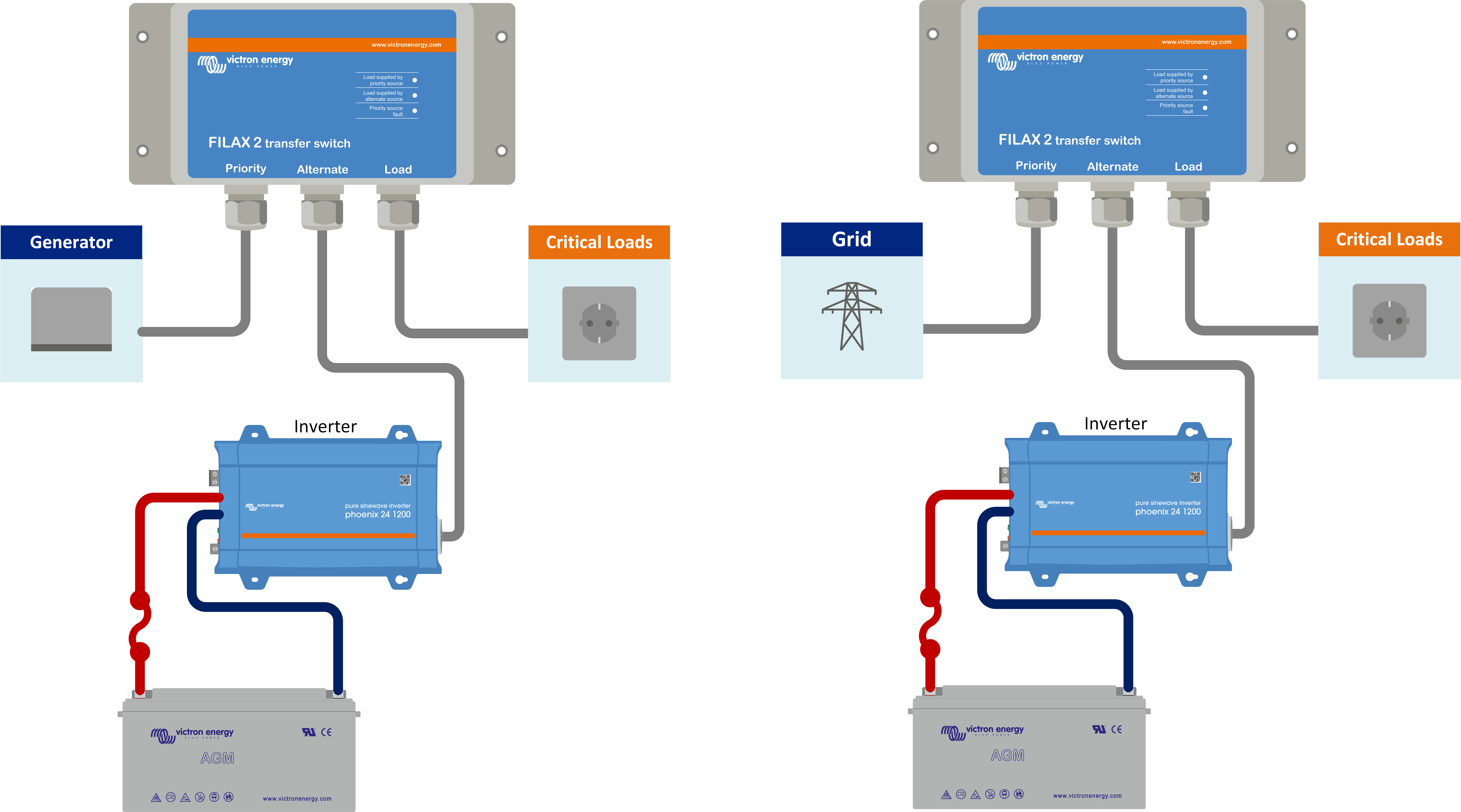

Sistema Filax con apoyo de inversor a la red o al generador
Red (o generador) con apoyo de inversor y cargador de baterías:
Si se usa un inversor como fuente alternativa, es importante que la batería se mantenga en buenas condiciones de funcionamiento. La batería debe recargarse periódicamente en el momento adecuado. Para ello, añada un cargador solar o un cargador CA al sistema.
 |

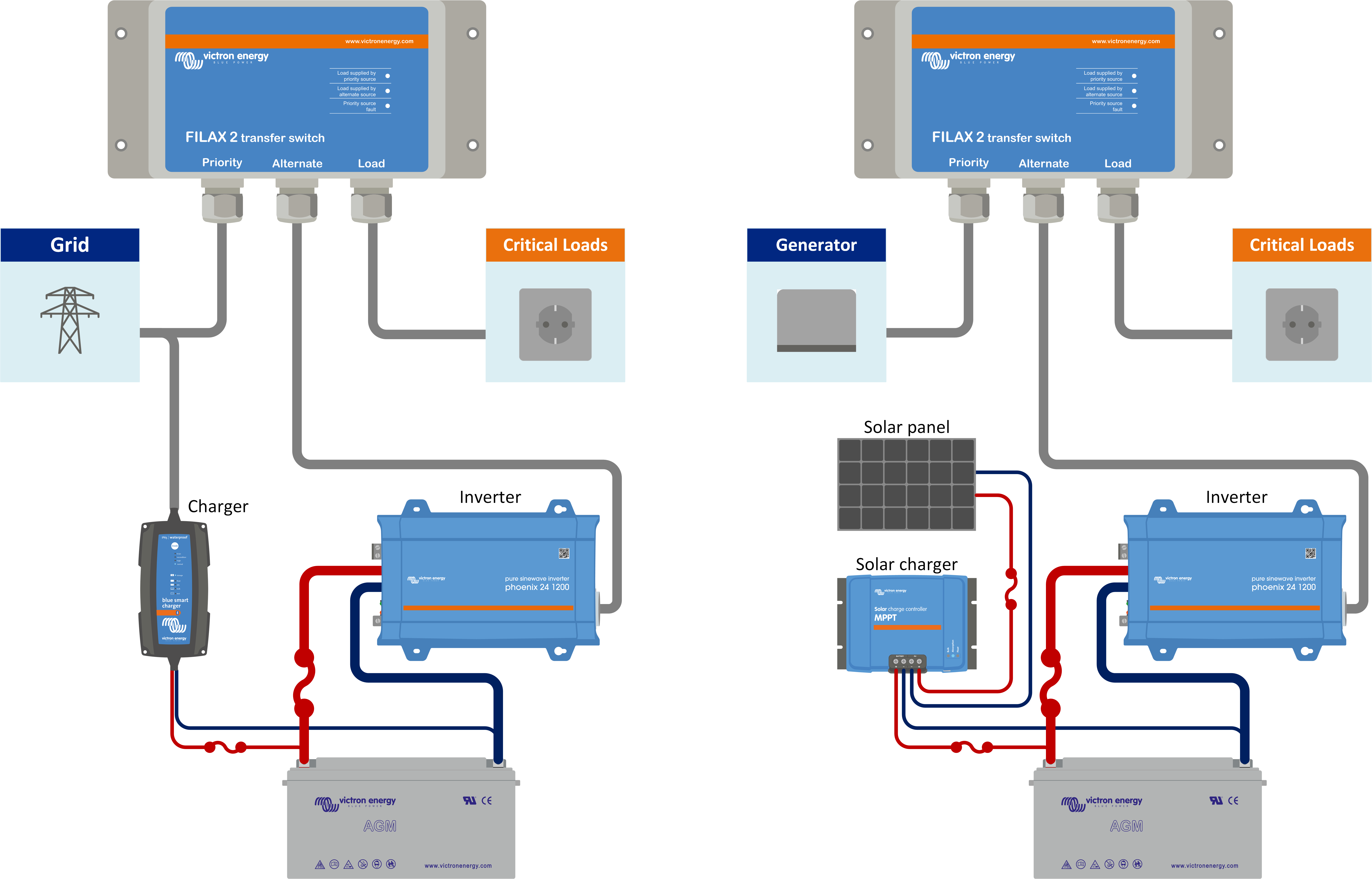

Sistema Filax con apoyo de inversor y cargador de batería CA y/o cargador solar
Red (o generador) con apoyo de inversor/cargador:
También se puede conseguir la funcionalidad de apoyo (SAI o UPS, por sus siglas en inglés) con una unidad de inversor/cargador Victron (sin un Filax). El inversor/cargador por sí mismo ya proporcionará la funcionalidad de apoyo (SAI).
En caso de que se necesite un nivel adicional de redundancia, se puede añadir un Filax a un sistema de inversor/cargador. Esto proporciona apoyo en caso de que el inversor/cargador tenga algún fallo. También permite sustituir el inversor/cargador sin interrumpir la alimentación de la carga crítica.
 |

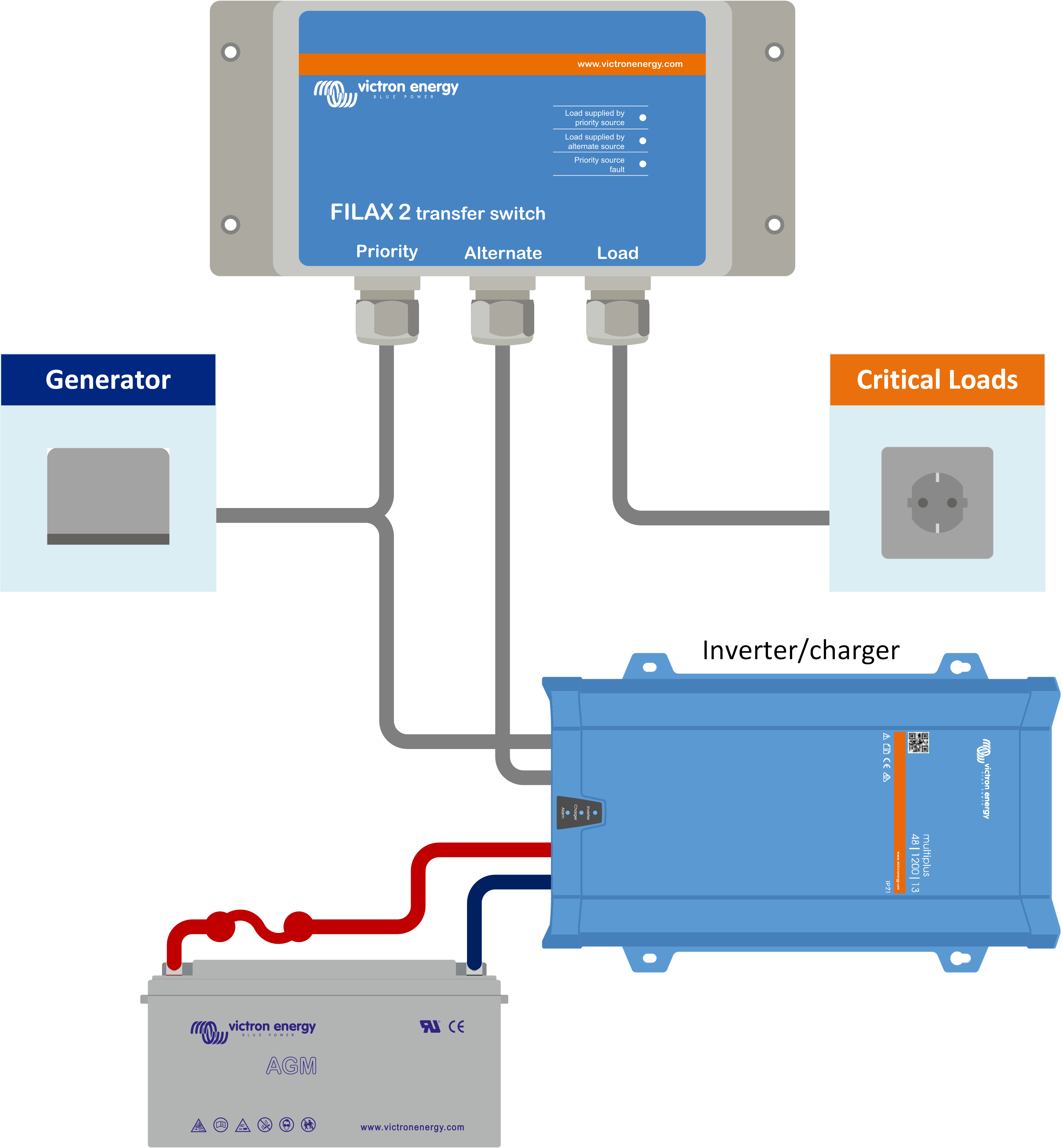

Sistema Filax con apoyo de inversor/cargador
Red (o generador) con apoyo de dos inversores/cargadores:
Si el generador o la red fallan, el primer inversor/cargador alimentará la carga. En caso de que el inversor/cargador prioritario haya dejado de funcionar o tenga un fallo, el Filax transferirá la carga al segundo inversor/cargador. Esto añade un nivel adicional de redundancia con respecto al sistema anterior.
Hay dos formas de diseñar un sistema como este. Con una bancada de baterías individual, una para cada MultiPlus, o con una sola bancada de baterías para las dos unidades MultiPlus.
 |
Sistema Filax con dos inversores/cargadores conectados a bancadas de baterías individuales o una sola bancada de baterías
Considere añadir interruptores de aislamiento
Es conveniente colocar interruptores de aislamiento antes y después de cada inversor/cargador. Esto permitirá que el inversor/cargador se pueda aislar y retirar con facilidad si hace falta realizar tareas de mantenimiento o cambiarlo, sin perder la alimentación a la carga crítica.
 |

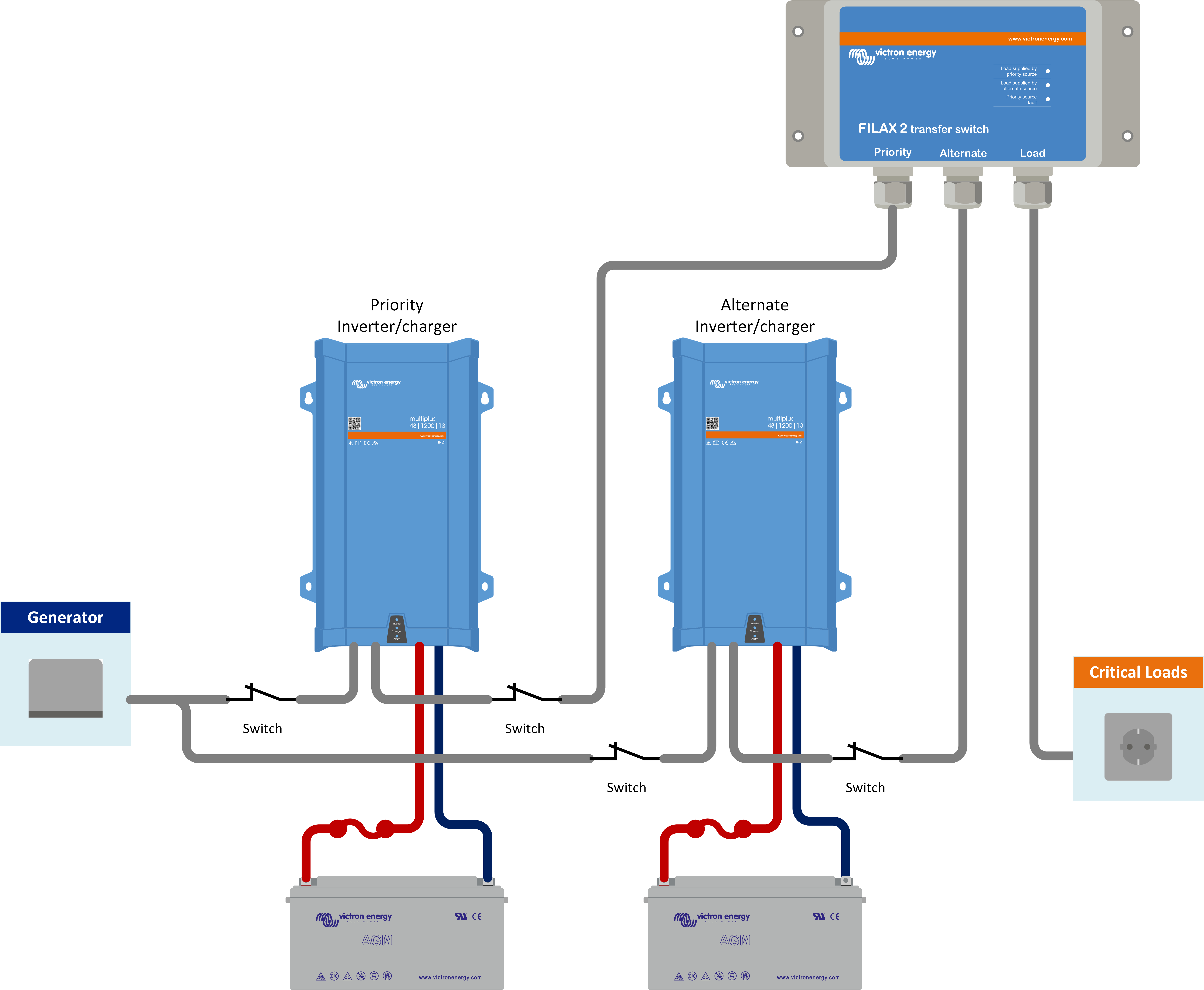

Sistema Filax con dos inversores/cargadores e interruptores de aislamiento
Considere añadir monitorización para la batería
Es importante monitorizar la batería. Si no se restablece la alimentación de la red o del generador, el inversor o el inversor/cargador descargarán la batería. En algún momento, la tensión de la batería caerá hasta tal punto que el inversor o el inversor/cargador dejarán de funcionar. Para monitorizar el estado de carga de la batería u obtener una advertencia anticipada en caso de baja tensión de la batería o bajo estado de carga, añada un monitor de baterías al sistema.
El monitor de baterías BMV está equipado con un relé que puede programarse para que se active o se desactive en función del estado de carga o de la tensión de la batería. La señal del relé puede utilizarse a efectos de monitorización.
Si se necesita monitorización a distancia, se puede conectar el monitor de baterías BMV o el SmartShunt a un dispositivo de monitorización, como el Globallink 520 o un dispositivo GX, como el Cerbo GX. Esto permite la monitorización a distancia de la tensión, el estado de carga y las alarmas de la batería (para un sistema GX, consulte el siguiente punto).
 |

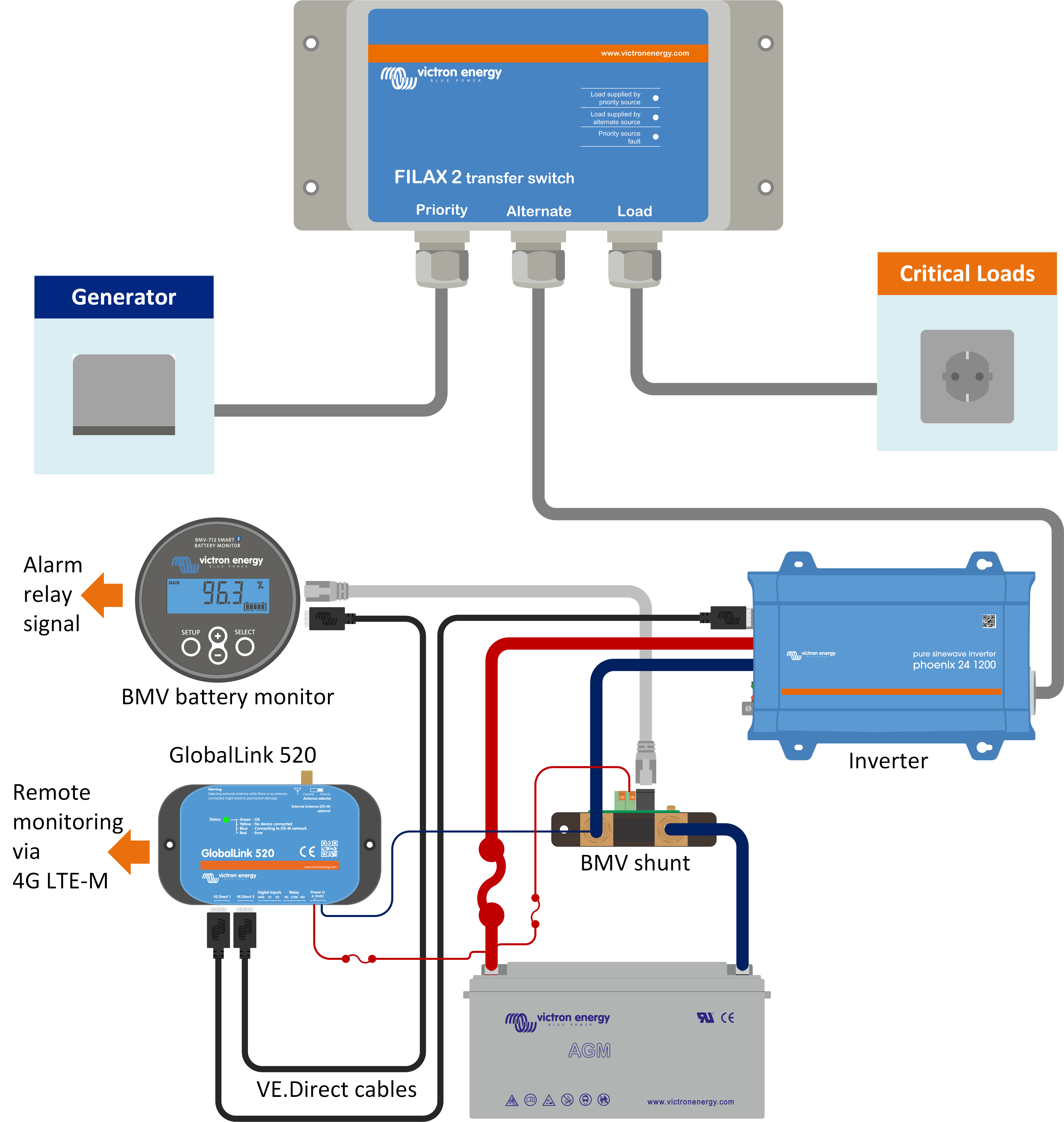

Sistema Filax con monitorización de baterías
Considere añadir monitorización para todo el sistema
Para la monitorización de todo el sistema, añada un dispositivo GX, como el Cerbo GX. El dispositivo GX no monitoriza el Filax directamente, sino los inversores/cargadores, monitores de baterías y/o cargadores solares de Victron que forman parte del sistema Filax. La monitorización del sistema puede hacerse localmente mediante WiFi, Ethernet, una pantalla o GX Modbus-TCP, o a distancia a través de Internet y el portal VRM.
 |

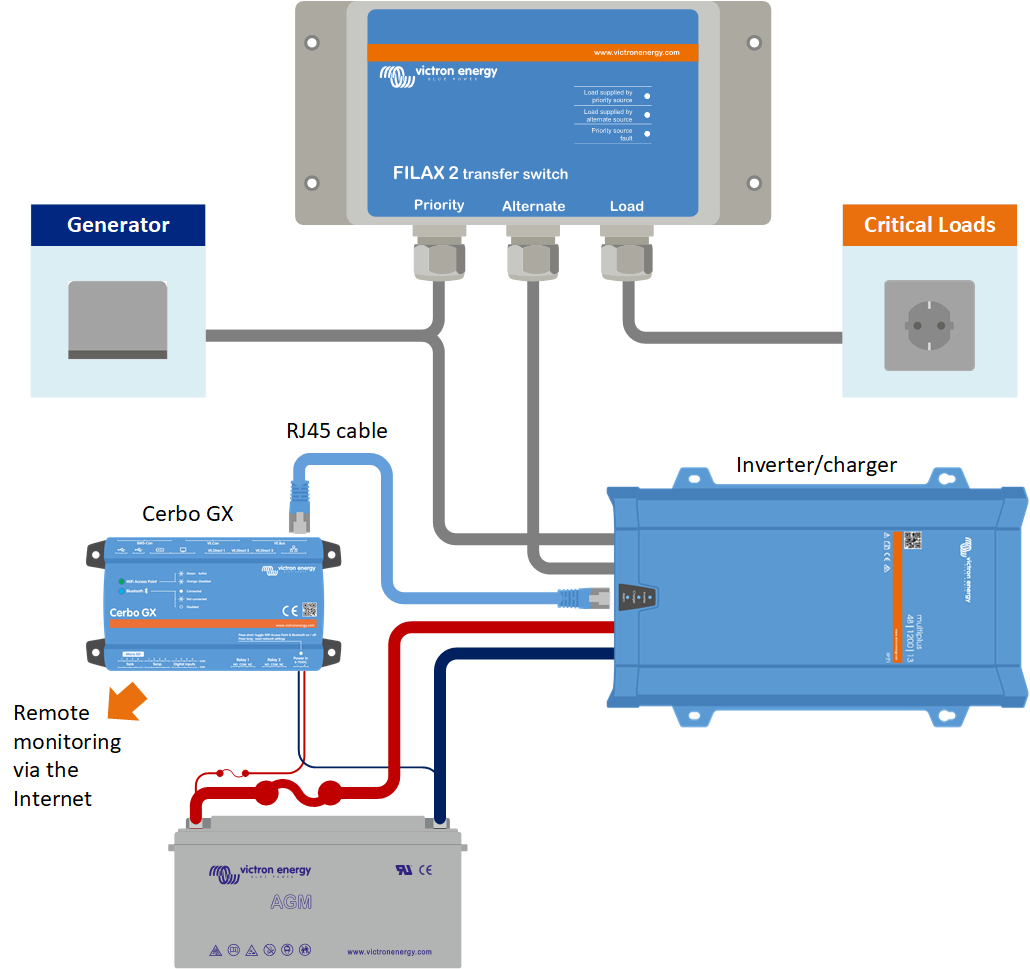

Sistema Filax con monitorización completa local y a distancia
