Filax 2

4. Installatie

In deze sectie:

Fysieke installatie

  • Installeer de Filax in een droge en goed geventileerde omgeving.

  • Monteer de Filax door middel van de 4 gaten in de basis van de behuizing.

  • Open of sluit de behuizing door de 4 schroeven aan de bovenkant van het behuizingsdeksel te verwijderen.

Elektrische installatie

Let op

Elektrische installatie veiligheidswaarschuwingen

  • Zorg ervoor dat alle AC-stroombronnen uitgeschakeld zijn of dat ze losgekoppeld zijn tijdens de installatie.

  • De AC-ingangs- en AC-uitgangsbedrading moet beschermd worden door middel van zekeringen of stroomonderbrekers (MCB) die geschikt zijn voor de toegepaste draaddoorsnede.

  • Zorg ervoor dat zowel de hoofd als de alternatieve AC-ingangen beschermd zijn tegen stroomniveaus hoger dan 16 A.

  • Externe aardlekschakelaars (RCD of RCCB) moet geïntegreerd worden in het elektrische systeem van de Filax.

  • Sluit de hoofd AC-bron aan op de PRIORITY: L-, N- en PE-klemmen.

  • Sluit de alternatieve AC-bron aan op de ALTERNATE: L-, N- en PE-klemmen.

  • Zorg ervoor dat zowel de hoofd als de alternatieve AC-ingangen beschermd zijn tegen stroomniveaus hoger dan 16 A.

  • Sluit de AC-belasting aan op de OUTPUT: L-, N- en PE-klemmen.

Filax_connections.svg

Elektrische verbindingen

Configuratie

Draadverbindingen

  • Wanneer de AC-belasting minder is dan 850 W, verwijder de LINK+HIGH POWER: L- en N-draadverbindingen.

  • Wanneer de AC-belasting meer is dan 850 W, behoud de LINK+HIGH POWER: L- en N-draadverbindingen.


Verwijder beide verbindingen wanneer de belasting minder is dan 850 W.

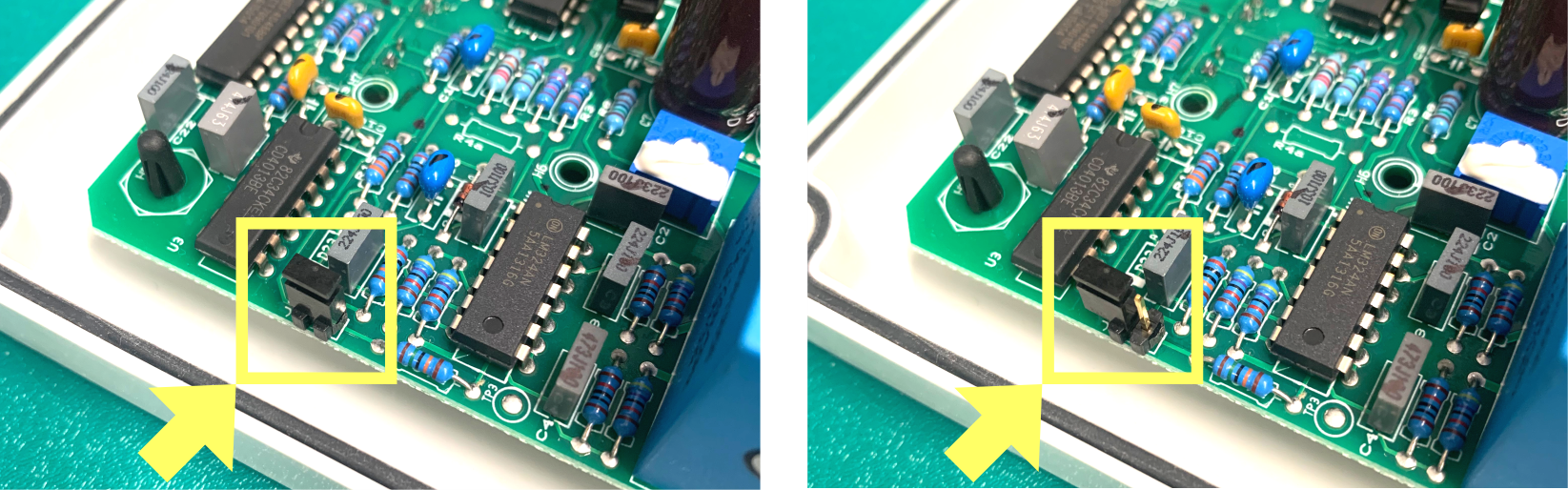

Frequentiedraadbrug:

  • Wanneer de installatiefrequentie 50 Hz is, verwijder de frequentiedraadbrug of plaats deze op maar een van de pinnen (dit is de standaardinstelling).

  • Wanneer de installatiefrequentie 60 Hz is, plaats de draadbrug op beide pinnen.

Filax_jumper_Hz.svg

Jumper geplaatst= 60 Hz

Jumper niet geplaatst= 50 Hz
