3. Systeemontwerp
De Filax wordt meestal gebruikt in backup-systemen om te zorgen dat kritische belastingen altijd gevoed worden door een AC-bron.
De functie van de Filax is als volgt:
De kritische belasting krijgt normaal voeding van de hoofdbron. Wanneer deze hoofdbron onderbroken wordt, zal de belasting omgeschakeld worden naar de alternatieve bron. Wanneer de hoofdbron hersteld en stabiel is voor 30 seconden, zal de belasting teruggeschakeld worden naar de hoofdbron.
Dit hoofdstuk beschrijft een aantal verschillende Filax-systeemontwerpen.
Let op
Merk op dat de Filax niet gebruikt moet worden in systemen waar ultra snelle omschakeling niet nodig is en waar meestal een handmatige of een algemene transferschakelaar wordt gebruikt. Een voorbeeld van zo'n systeem is een boot die twee mogelijke AC-bronnen heeft, zoals walstroom en de generator, beide voeden het omvormer- / ladersysteem aan boord. In deze systemen is de functie van de transferschakelaar het detecteren of een van deze bronnen actief is en wanneer dit het geval is, de actieve bron te koppelen met de belastingen. Gebruik voor deze systemen een Quattro omvormer / lader of een VE transferschakelaar 5 KVA of 10 KVA.
Net (of generator) met omvormer-backup.
Wanneer het net niet meer werkt (stroomuitval) of de generator niet meer werkt (geen brandstof) zal de Filax de belasting omschakelen naar de omvormer. Wanneer de net- (of generator-)voeding hersteld is, zal de Filax de belasting terugschakelen naar het net (of de generator).

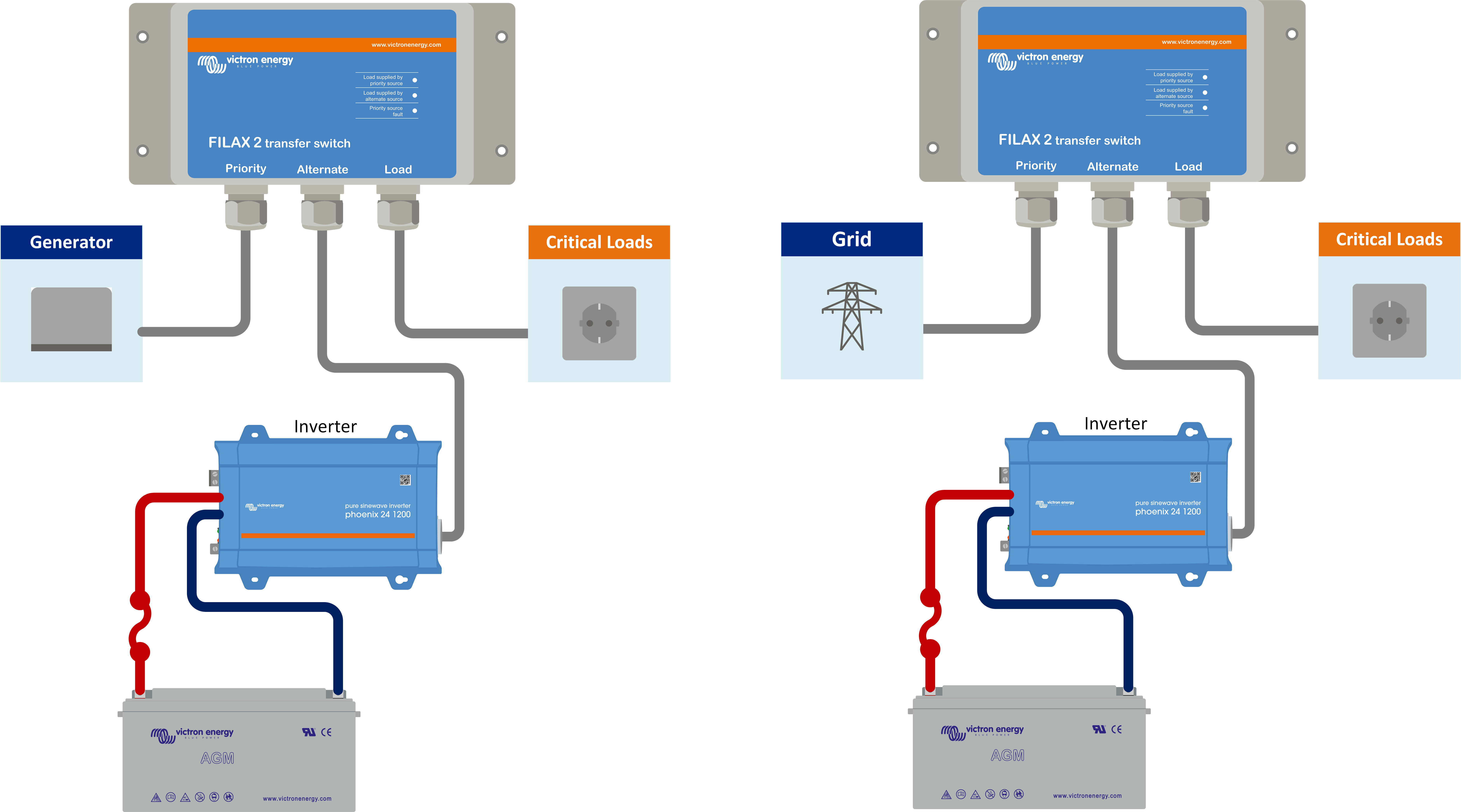

Filax-systeem met omvormer-backup naar net of generator
Net (of generator) met omvormer-backup en acculader:
Wanneer een omvormer wordt gebruikt als alternatieve bron is het belangrijk dat de accu in een goed werkende conditie wordt gehouden. De accu moet op tijd en regelmatig geladen worden. Doe dit door een AC-lader of een zonnelader aan het systeem toe te voegen.
 |

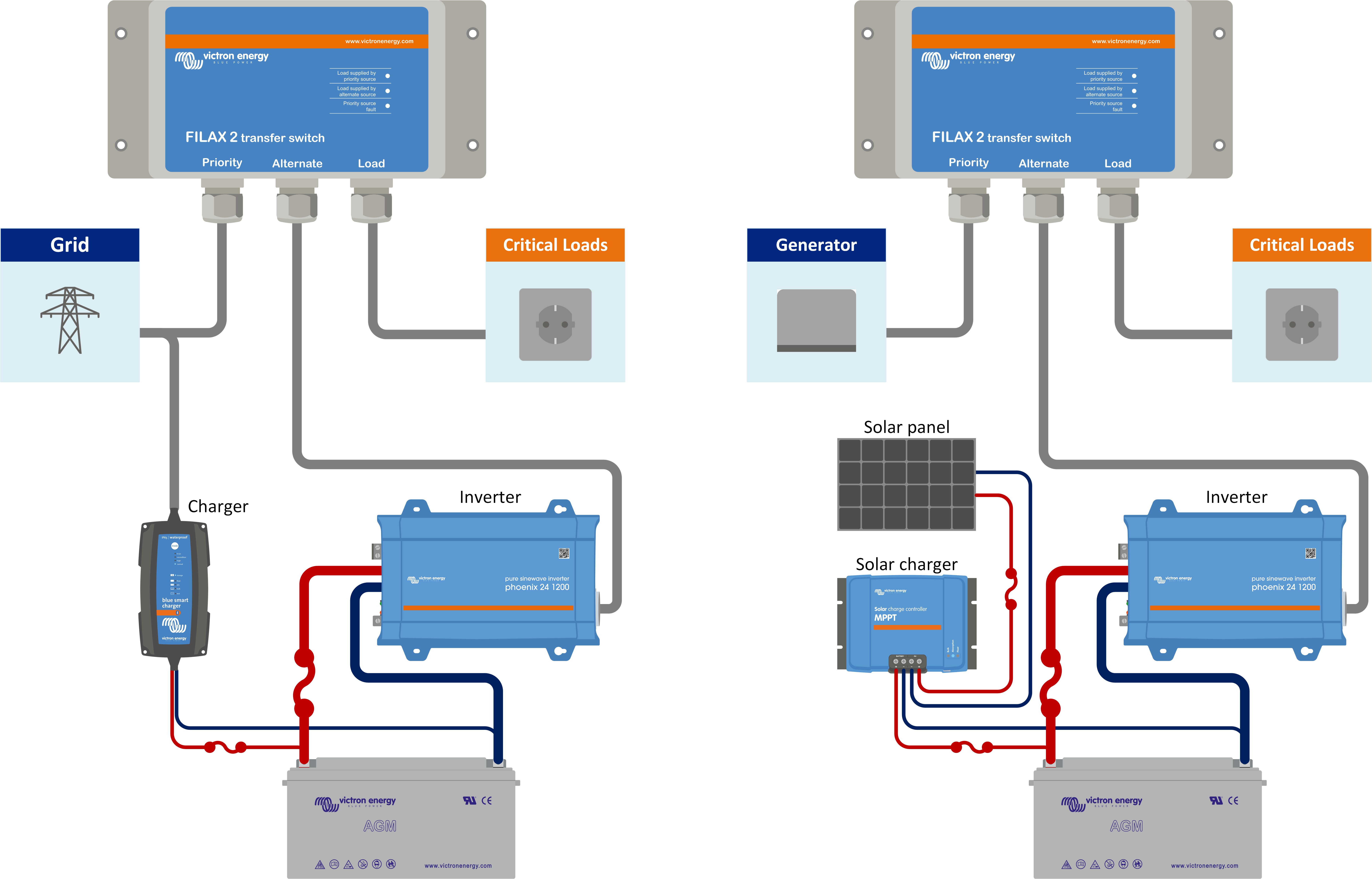

Filax-systeem met omvormer-backup en AC-acculader en / of zonnelader
Net (of generator) met omvormer- / lader-backup.
Het is ook mogelijk om backup (noodstroomvoorziening) functionaliteit te bereiken door gebruik te maken van een Victron-omvormer / -lader unit (zonder een Filax). De omvormer / lader zelf voorziet al backup (noodstroomvoorziening) functionaliteit.
Wanneer een extra niveau van redundantie nodig is kan de Filax ook toegevoegd worden aan een omvormer- / ladersysteem. Dit voorziet een backup voor wanneer de omvormer / lader een fout krijgt. Hierdoor kan ook de omvormer / lader vervangen worden zonder dat de voeding naar de kritische belasting wordt onderbroken.
 |

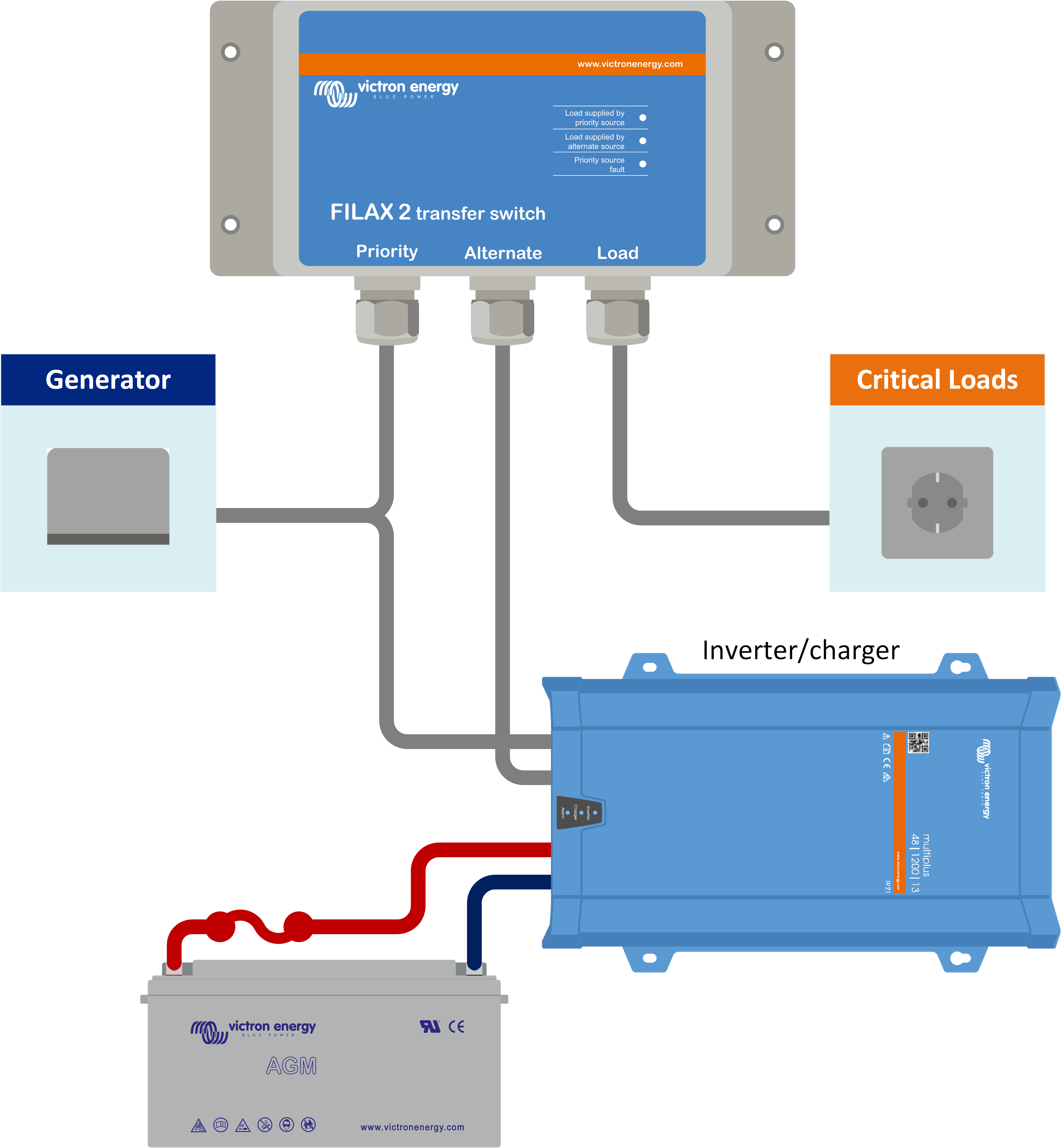

Filax-systeem met een omvormer- / lader-backup
Net (of generator) met twee omvormers- / laders-backup.
Wanneer de generator of het net niet meer werkt, zal de eerste omvormer / lader de belasting voeden. Wanneer de hoofdomvormer / -lader gestopt is met werken of een fout heeft, zal de Filax de belasting omschakelen naar de tweede omvormer / lader. Dit voegt een extra niveau van redundantie toe, in vergelijking met het vorige systeem.
Er zijn twee manieren om zo'n systeem te ontwerpen. Ofwel met een individuele accubank, een voor elke MultiPlus, of door gebruik te maken van een enkele accubank voor beide MultiPlus-units.
 |
Filax-systeem met twee omvormers / laders aangesloten op individuele accubanken of een enkele accubank
Overweeg het toevoegen van isolatieschakelaars
Het is een goede gewoonte om voor en na elke omvormer / lader isolatieschakelaars in te bouwen. Dit stelt de omvormer / lader in staat om eenvoudig geïsoleerd en verwijderd te worden indien deze onderhoud nodig heeft of vervangen moet worden, zonder dat de stroom naar de kritische belasting verloren gaat.
 |

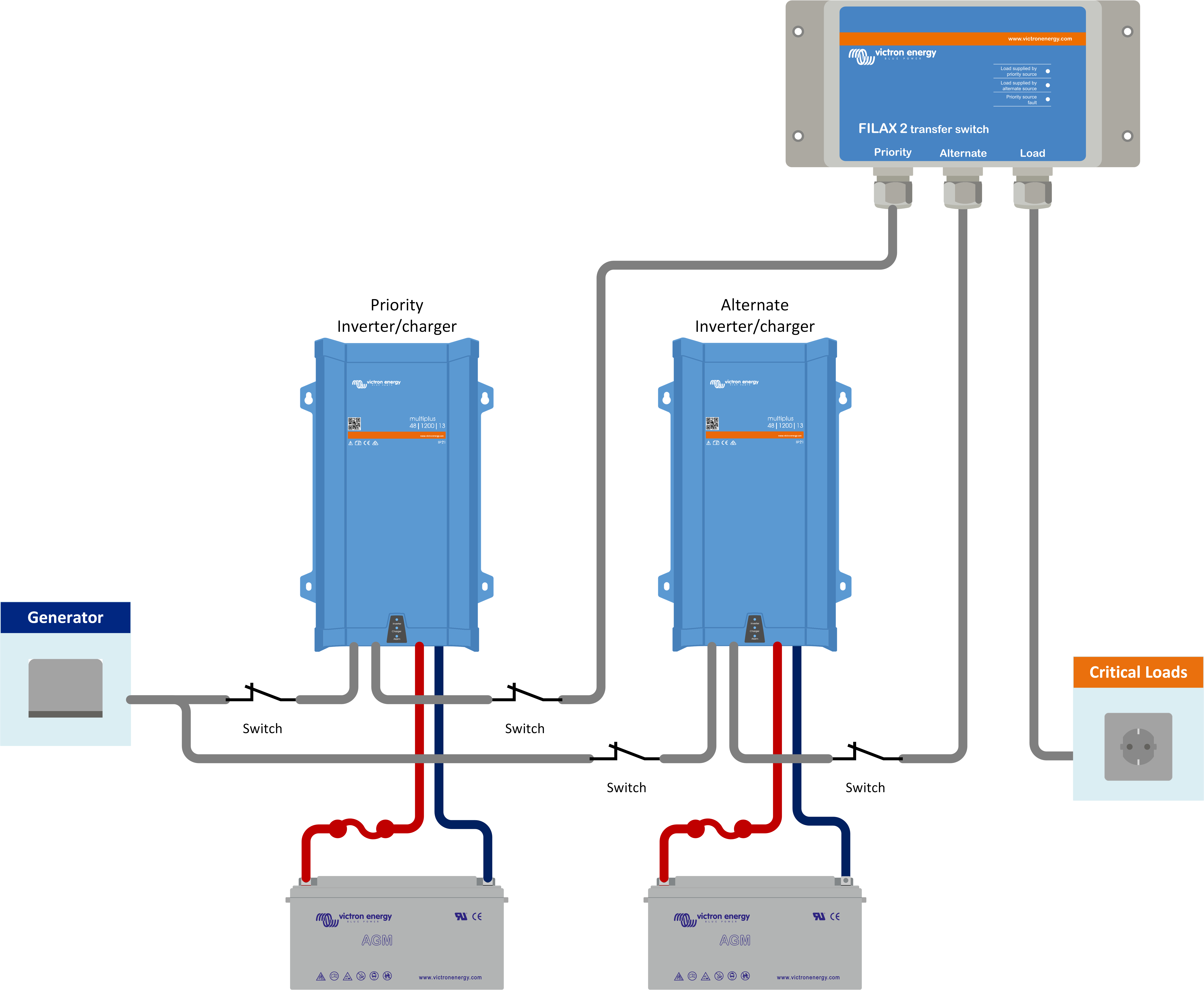

Filax-systeem met twee omvormers / laders en isolatieschakelaars
Overweeg het toevoegen van accubewaking
Het is belangrijk om de accu te bewaken. Wanneer de net- of generatorvoeding niet wordt hersteld, zal de omvormer of omvormer / lader de accu ontladen. Uiteindelijk zal de accuspanning zo laag worden dat de omvormer of omvormer / lader stopt met werken. Om de acculaadstatus te bewaken of om vooraf een melding te krijgen in het geval dat de accuspanning of acculaadstatus te laag worden, voeg een accubewaker toe aan het systeem.
De BMV-accubewaker is uitgerust met een relais dat geprogrammeerd kan worden om in te schakelen of uit te schakelen afhankelijk van de acculaadstatus of accuspanning. Het signaal van het relais kan gebruikt worden voor bewakingsdoeleinden.
Wanneer bewaking op afstand nodig is, kan de BMV- of de SmartShunt-accubewaker verbonden worden met een bewakingsapparaat, zoals de GlobalLink 520 of een GX-apparaat, zoals de Cerbo GX. Dit staat bewaking op afstand toe van de accuspanning, de acculaadstatus en alarmen (voor een GX-systeem zie de volgende paragraaf).
 |

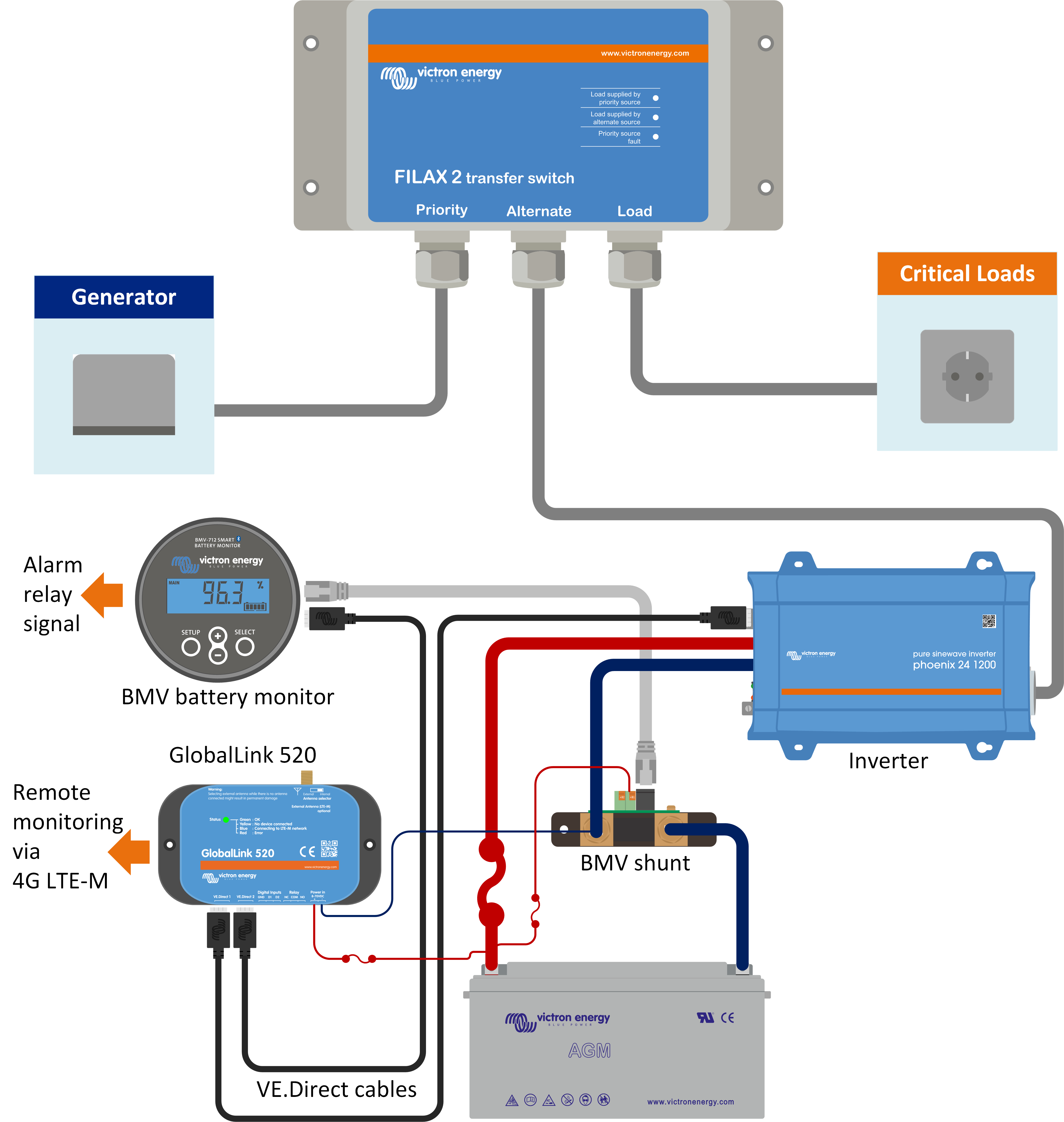

Filax-systeem met accubewaking
Overweeg het toevoegen van volledige systeembewaking
Voor volledige systeembewaking voeg een GX-apparaat, zoals een Cerbo GX, toe. Het GX-apparaat bewaakt de Filax niet direct, maar het bewaakt de Victron-omvormers / -laders, accubewakers en / of zonneladers die onderdeel zijn van het Filax-systeem. Systeembewaking kan lokaal gedaan worden via WiFi, Ethernet, een beeldscherm of GX Modbus TCP, of op afstand via het internet en het VRM-portaal.
 |

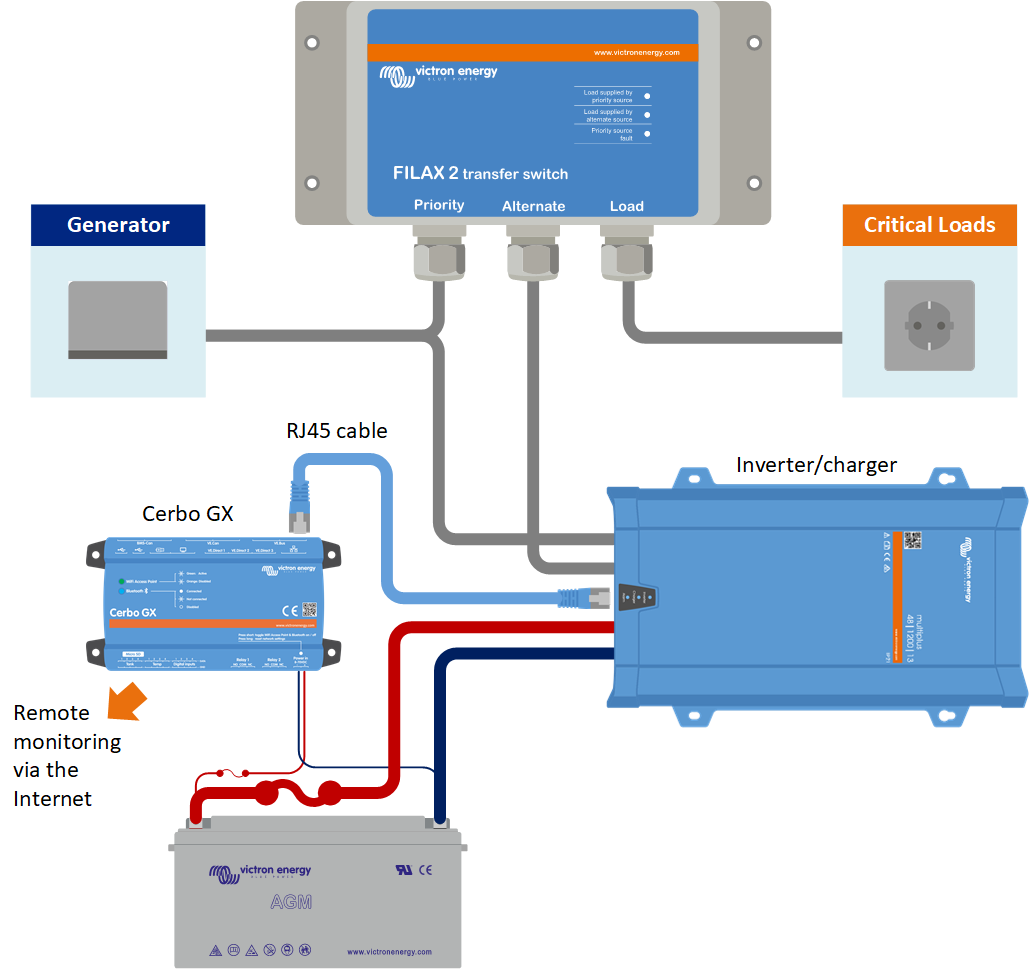

Filax-systeem met volledige lokale bewaking en bewaking op afstand
