3. Systemdesign
Filax används vanligtvis i reservsystem för att säkerställa att kritiska belastningar alltid är försedda med ström från en AC-källa.
Filax har följande funktion:
Den kritiska belastningen försörjs oftast av prioriteringskällan. Om ett avbrott sker i prioriteringskällan förs belastningen över till den alternativa källan. När prioriteringskällan är återställd och är stabil i 30 sekunder förs belastningen tillbaka till prioriteringskällan.
Det här avsnittet beskriver några olika sorters systemdesigner för Filax.
Obs!
Observera att Filax inte får användas i system där ultrasnabb växling inte krävs och där en manuell eller mer allmän transferbrytare vanligtvis används. Ett exempel på ett sådant system är en båt där det finns två möjliga AC-källor, som landström och generatorn. Båda matar in ström till växelriktare/laddarsystemet ombord. I dessa systemen är transferbrytarens funktion att upptäcka om någon av dessa källor är aktiv och om den är det, att föra över den aktiva källan till belastningarna. Använd en Quattro växelriktare/laddare eller en VE Transfer Switch 5 KVA eller 10 KVA för dessa system.
Nät (eller generator) med en växelriktare som reserv:
Om nätet inte fungerar (strömavbrott) eller om generatorn inte fungerar (inget bränsle) för Filax över belastningen till växelriktaren. När försörjningen från nätet (eller generatorn) är återställd för Filax tillbaka belastningen till nätet (eller generatorn).

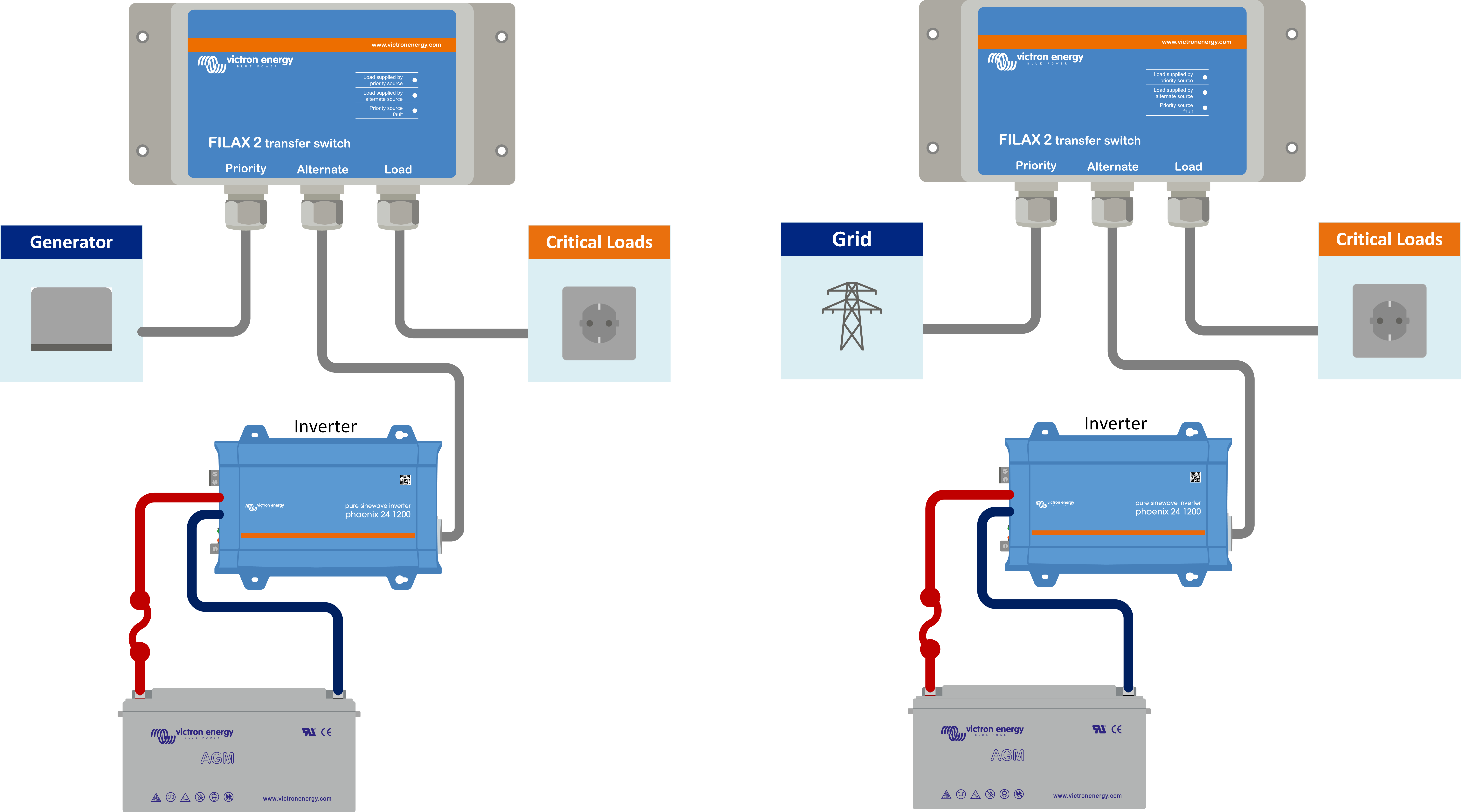

Filax-system med växelriktare som reserv för nätet eller en generator
Nät (eller generator) med en växelriktare som reserv och batteriladdare:
Om en växelriktare används som en alternativ källa är det viktigt att batteriet hålls i en god driftform. Batteriet ska återladdas i tid och regelbundet. Gör detta genom att lägga till en AC-laddare eller en solcellsladdare till systemet.
 |

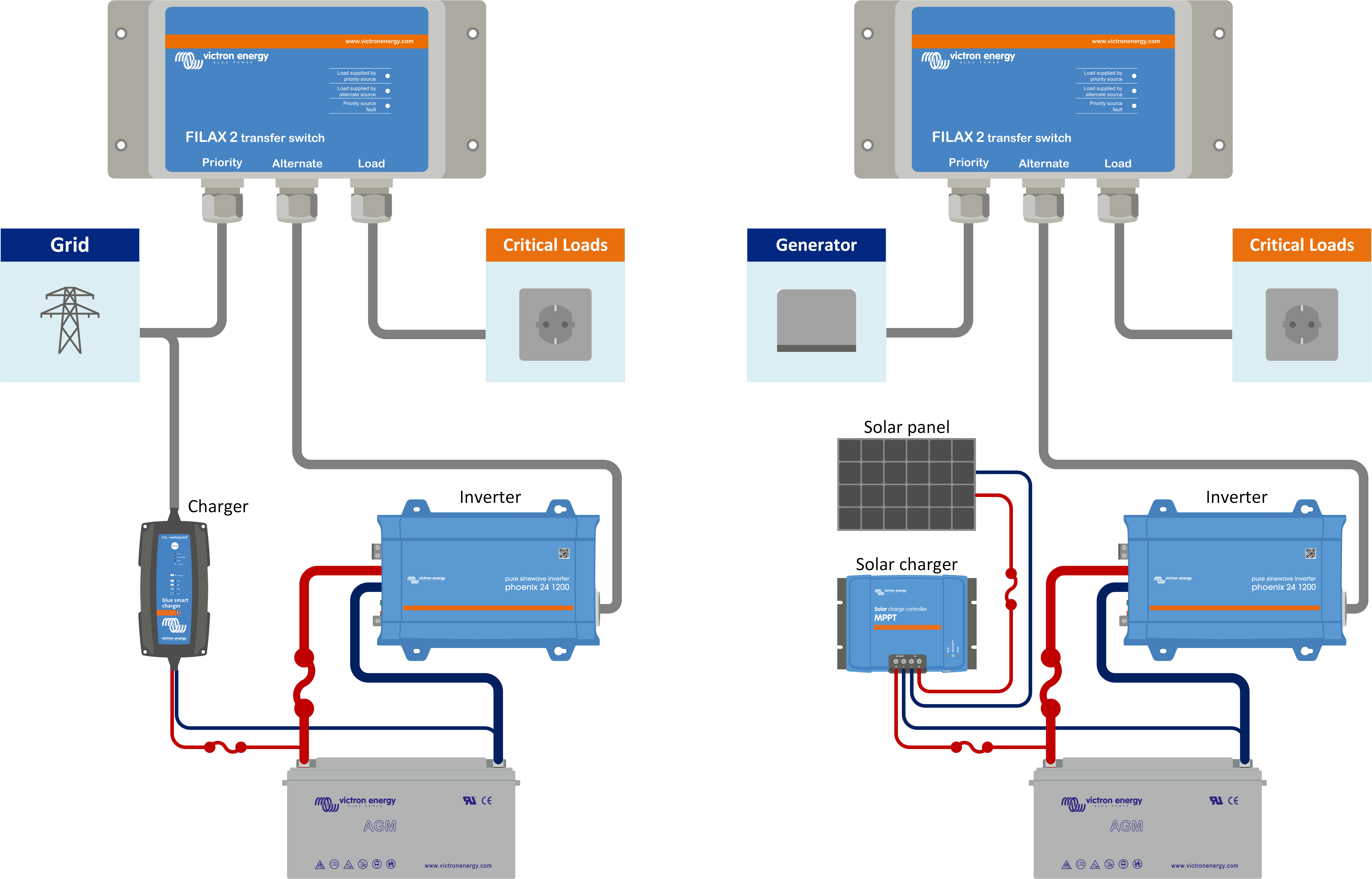

Filax-system med en växelriktare som reserv och en AC-batteriladdare och/eller solcellsladdare
Nät (eller generator) med en växelriktare/laddare som reserv:
Det är även möjligt att få en reservfunktion (UPS) genom att använda en växelriktare/laddare från Victron (utan en Filax). Växelriktare/laddaren i sig erbjuder redan en reservfunktion (UPS).
Om du behöver ytterligare en högre nivå av redundans kan du lägga till en Filax till växelriktare/laddarsystemet. Det ger en reservlösning om växelriktare/laddare utvecklar ett fel. Det gör det även möjligt att byta ut växelriktare/laddaren utan att orsaka ett avbrott i försörjningen av den kritiska belastningen.
 |

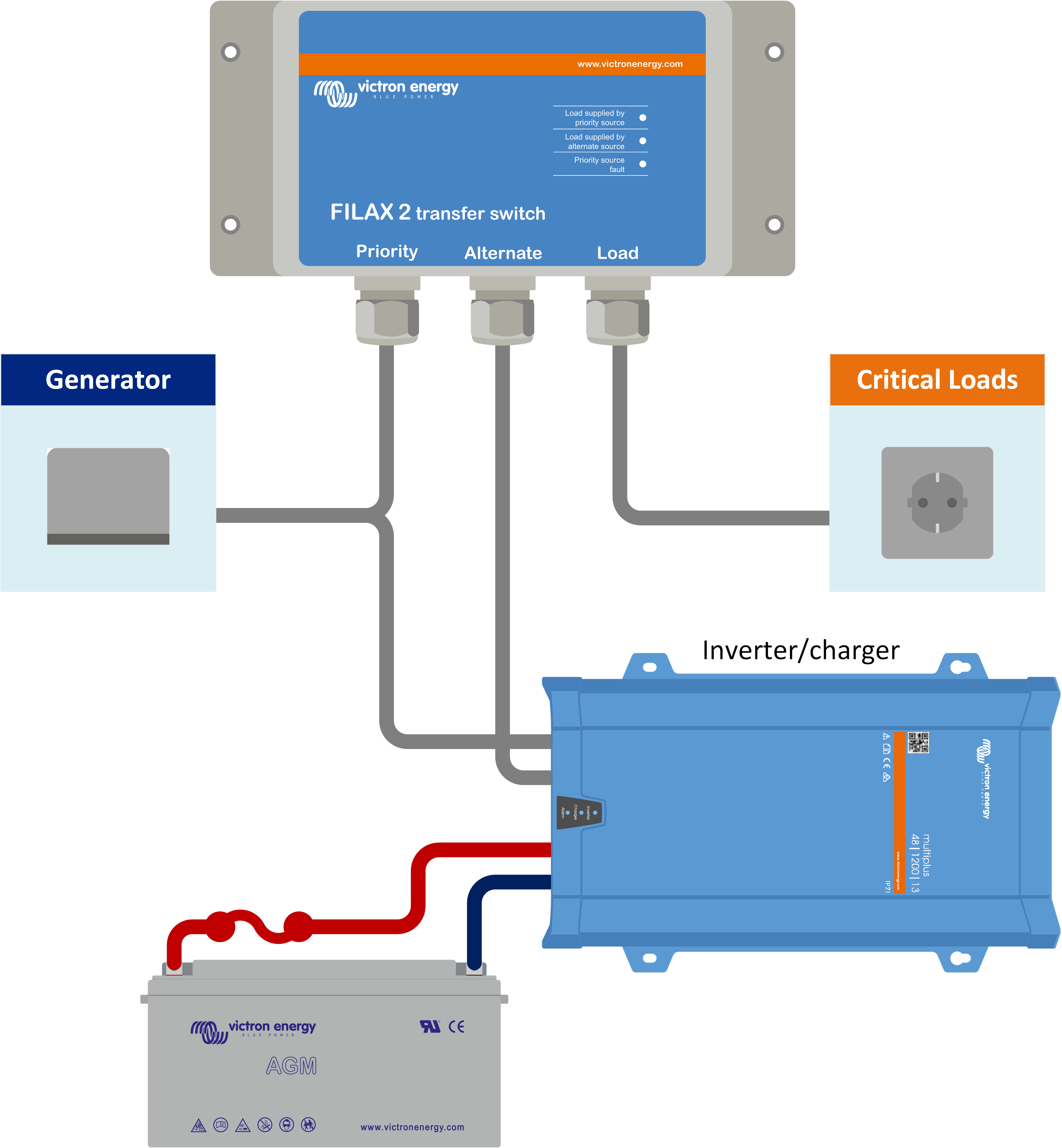

Filax-system med växelriktare/laddare som reserv
Nät (eller generator) med två växelriktare/laddare som reserv:
När generatorn eller nätet inte fungerar förser den första växelriktare/laddaren belastningen med ström. Om den prioriterade växelriktare/laddaren har slutat fungera eller har utvecklat ett fel för Filax över belastningen till den andra växelriktare/laddaren. Detta ger en ytterligare nivå av redundans jämfört med det tidigare systemet.
Det finns två sätt att designa system som på det här sättet. Antingen med en individuell batteribank, en för varje MultiPlus, eller genom att använda en enskild batteribank för båda MultiPlus-enheterna.
 |
Filax-system med två växelriktare/laddare som ansluts till individuella batteribanker eller en enskild batteribank.
Överväg att lägga till isoleringsbrytare
Det är god praxis att lägga till isoleringsbrytare före och efter varje växelriktare/laddare. Det gör det möjligt att enkelt isolera eller ta bort växelriktare/laddaren om den behöver underhåll eller måste bytas ut, utan att den kritiska belastningen förlorar ström.
 |

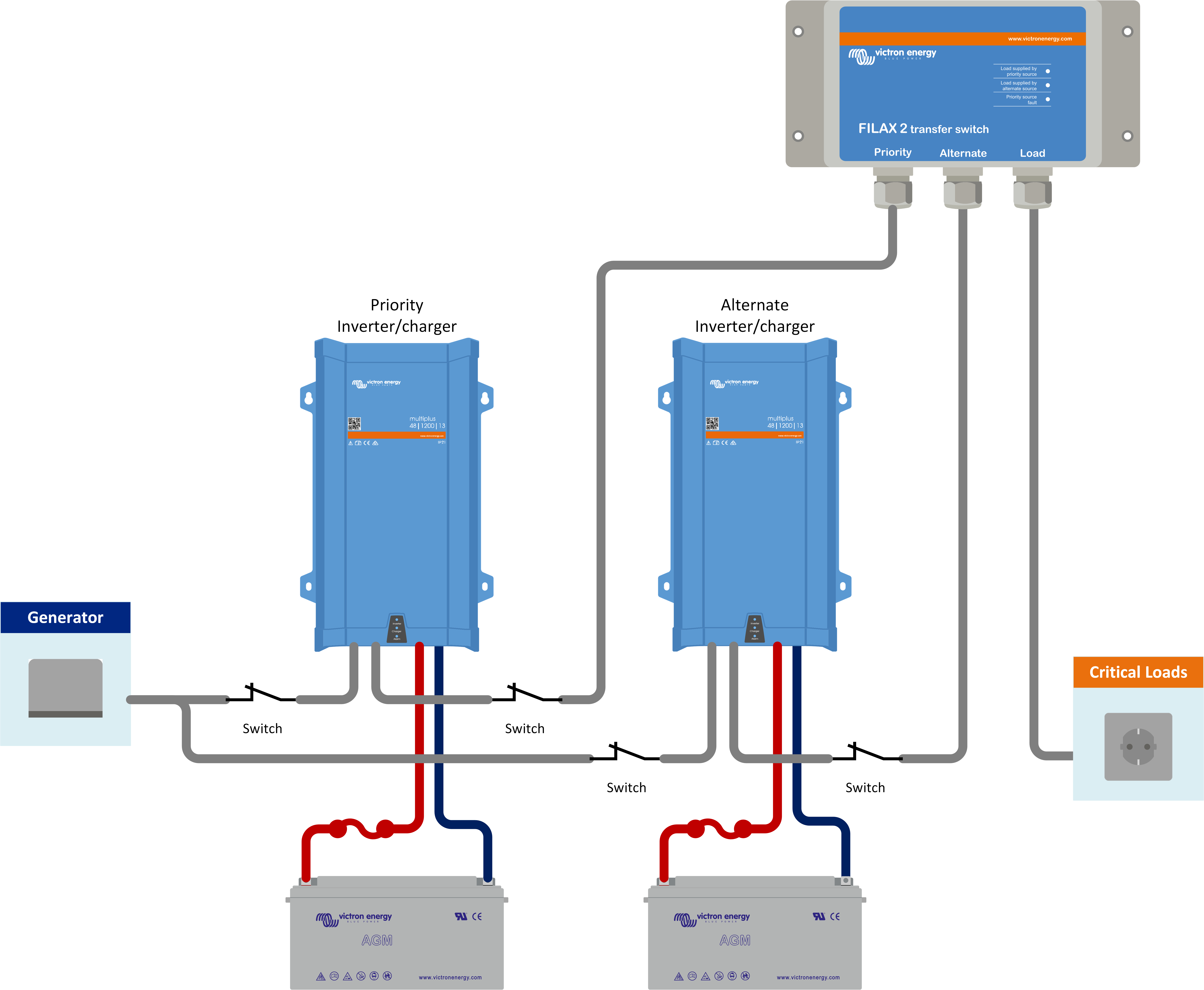

Filax-system med två växelriktare/laddare och isoleringsbrytare
Överväg att lägga till batteriövervakning
Det är viktigt att övervaka batteriet. Om nät- eller generatorförsörjningen inte återställs kommer växelriktaren eller växelriktare/laddaren att ladda ur batteriet. Till slut kommer batterispänningen att sjunka såpass mycket att växelriktaren eller växelriktare/laddaren slutar att fungera. För att övervaka batteriets laddningsstatus eller för att få en avancerad varning vid låg batterispänning eller låg laddningsstatus kan du lägga till en batteriövervakare till systemet.
Batteriövervakaren BMV är utrustad med ett relä som kan programmeras för att starta eller stoppa beroende på batteriets laddningsstatus eller batterispänning. Reläsignalen kan användas i övervakningssyfte.
Om fjärrövervakning krävs kan batteriövervakarna BMV eller SmartShunt anslutas till en övervakningsenhet såsom Globallink 520 eller en GX-enhet som Cerbo GX. Detta gör det möjligt att fjärrövervaka batterispänning, laddningsstatus och larm (för ett GX-system, se nästa stycke).
 |

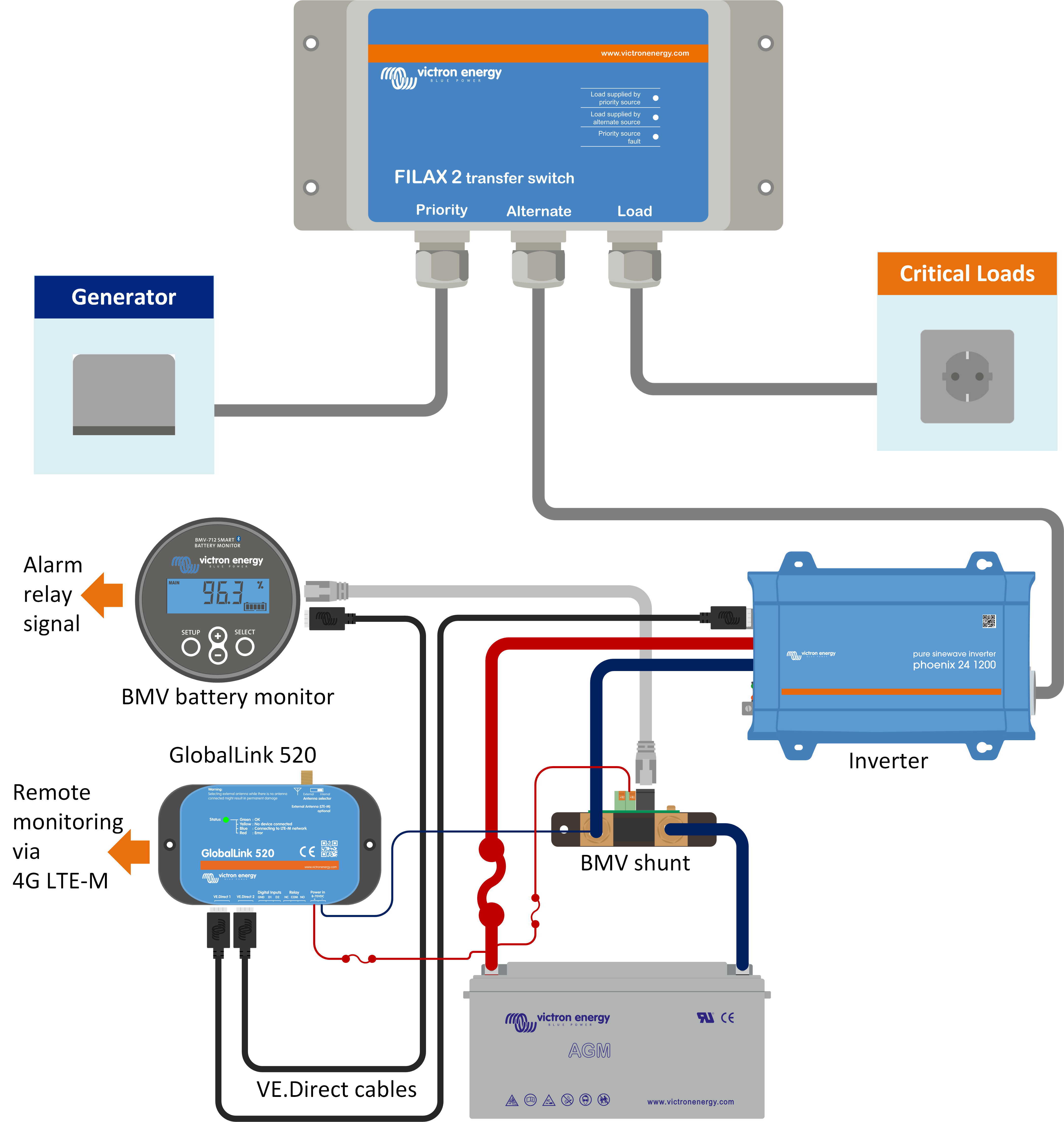

Filax-system med batteriövervakning
Överväg att lägga till full systemövervakning
För full systemövervakning lägg till en GX-enhet, som Cerbo. GX-enheten övervakar inte Filax direkt utan övervakar Victron växelriktare/laddare, batteriövervakare och/eller solcellsladdare som är en del av Filax-systemet. Systemövervakning kan göras lokal via WiFi, Ethernet, en skärm eller GX Modbus-TCP eller på distans via internet och VRM-portalen.
 |

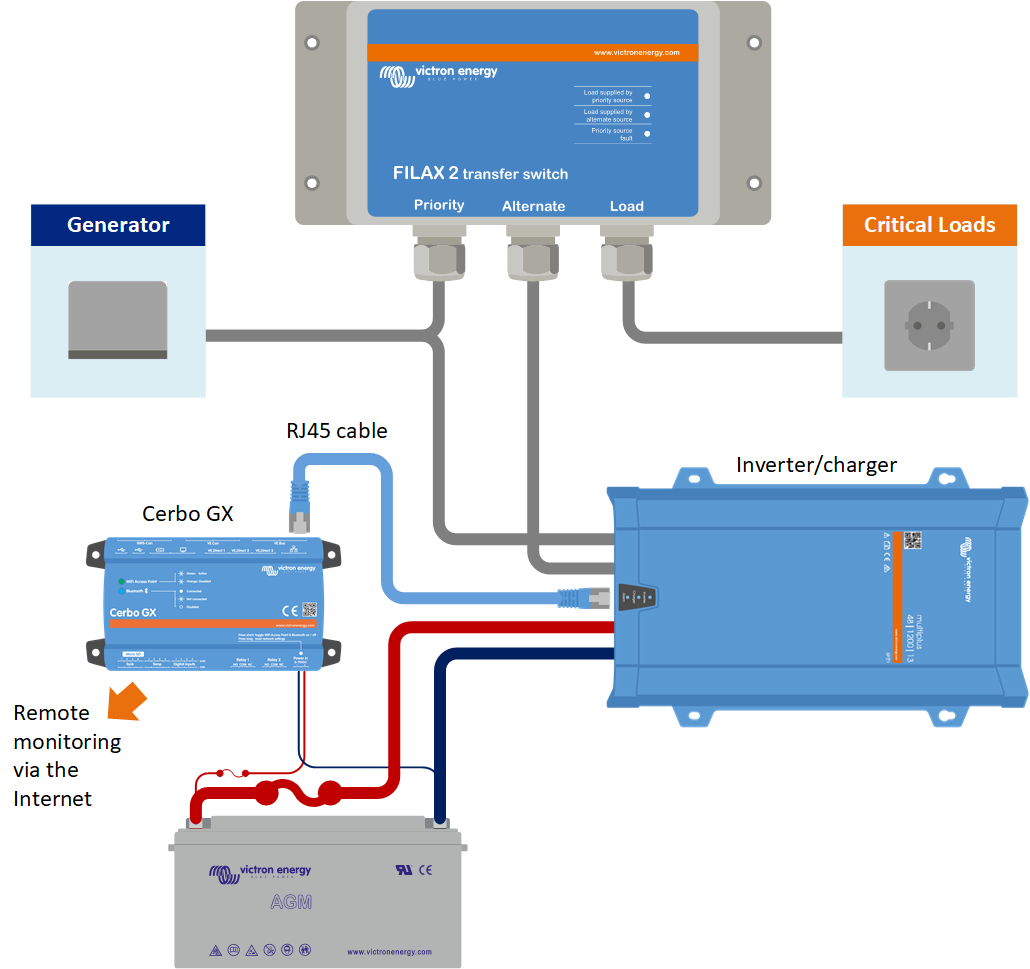

Filax-system med en full lokal- och fjärrövervakning
