Manuel du chargeur solaire MPPT

L’application VictronConnect peut être utilisée pour modifier tous les paramètres du chargeur solaire et pour mettre à jour le micrologiciel.

Voir le chapitre Application VictronConnect pour une vue d’ensemble des différentes façons dont l’application VictronConnect peut se connecter au chargeur solaire.

Ce manuel ne couvre que les éléments spécifiques du chargeur solaire dans l’application VictronConnect. Pour des informations plus générales sur l’application VictronConnect — comment l’utiliser ou comment se connecter — consultez le manuel VictronConnect.

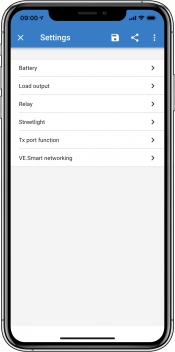

Pour accéder aux paramètres du chargeur solaire, parcourez la page de Configuration. Pour cela, cliquez sur l’icône en forme de roue dentée en haut à droite de l’écran.

Depuis la page de configuration, il est possible de consulter et/ou modifier les paramètres du chargeur solaire.

Pour davantage de renseignements concernant chaque paramètre et la manière de mettre à jour le micrologiciel, veuillez consulter le chapitre Mise à jour du micrologiciel.

L’algorithme de sortie de la charge consommatrice peut être configuré à travers le cavalier situé sur le connecteur VE.Direct :

Algorithme de sortie de charge consommatrice	Emplacement de la liaison par cavalier	VE.Direct Modèles de 75 V	Port VE.Direct Modèles de 100 V
Les valeurs de tension indiquées dans ce tableau correspondent à des systèmes de batterie de 12 V. Pour des systèmes de batterie de 24 ou 48 V, multipliez les valeurs pour 12 V par 2 et 4 respectivement.
Algorithme BatteryLife Sinon, l’algorithme de sortie de charge consommatrice a été configuré à travers l'application VictronConnect.	Pas de cavalier
Algorithme conventionnel Déconnexion en cas de tension réduite : 11,1 V Tension de reconnexion automatique de la charge consommatrice : 13,1 V	Entre broche 1 et 2
Algorithme conventionnel : Déconnexion en cas de tension réduite : 11,8 V Tension de reconnexion automatique de la charge : 14,0 V	Entre broche 2 et 3

L’écran de commande MPPT Control (en option) peut être utilisé pour configurer les paramètres du chargeur solaire, à l’exception des paramètres avancés tels que ceux des ports RX et TX. Pour plus d’informations, voir le manuel de l’écran MPPT Control.

Écran MPPT Control

Tension de la batterie

La tension de la batterie est automatiquement détectée lors de la toute première mise sous tension du chargeur solaire et la tension de la batterie est réglée en conséquence. Toute détection automatique ultérieure est désactivée. Pour s’assurer qu’une mesure stable est utilisée, le chargeur attend d’abord 10 secondes, puis prend une mesure moyenne. Notez que le chargeur solaire reste éteint pendant ce temps.

Si le chargeur solaire ne mesure pas la tension de la batterie, il se règlera par défaut sur 12 V et enregistrera cette valeur. Cela se produit si le chargeur solaire est alimenté par ses bornes PV, sans être raccordé à une batterie.

Notez que le chargeur solaire ne détectera pas automatiquement une batterie de 36 V. Il faudra le faire manuellement.

Lorsque la détection automatique a eu lieu, la tension de la batterie peut être modifiée et paramétrée sur 12, 24, 36 ou 48 V, si nécessaire (la configuration pour 36 V et 48 V n’est possible que pour le modèle 100/20).

Courant de charge max

Ce paramètre définit le courant de charge maximal de la batterie. Par défaut, sa valeur est celle du courant de charge maximal du chargeur solaire.

Utilisez ce paramètre pour réduire le courant de charge, par exemple, lorsqu’un parc de batteries plus petit est utilisé et qu’il requiert un courant de charge plus faible.

Chargeur activé

Ce paramètre active ou désactive le chargeur de batterie. Par défaut, il est configuré sur activé (enabled).

Ce paramètre peut être utilisé si des travaux doivent être effectués dans l’installation. Lorsque ce paramètre est désactivé, les batteries ne seront pas rechargées.

Préconfiguration de la batterie

Ce paramètre définit l’algorithme de charge de la batterie.

Il est possible de choisir entre :

Cette configuration utilise des paramètres prédéfinis pour un grand nombre de types de batterie. Ces algorithmes de charge prédéfinis sont adaptés à la plupart des installations.

Il est également possible de créer des préréglages de batterie définis par l’utilisateur. Le chapitre Personnalisation de l’algorithme de charge de la batterie explique comment procéder. Ces préréglages définis par l’utilisateur sont enregistrés dans la bibliothèque de l’application VictronConnect. Cela peut être utile si plusieurs chargeurs solaires doivent être configurés, ce qui évite d’avoir à définir l’algorithme de charge complet chaque fois qu’un nouveau chargeur solaire est configuré.

Mode expert

Ce paramètre active ou désactive le mode expert. Par défaut, il est configuré sur désactivé (disabled).

Lorsque ce paramètre est activé, les paramètres suivants peuvent être configurés :

Pour connaître la signification de ces paramètres, consultez le chapitre Paramètres de l’algorithme de charge de la batterie.

Égalisation

Ce paramètre peut être utilisé pour activer ou désactiver l’égalisation automatique. S’il est activé, il est possible de sélectionner le nombre de jours pendant lesquels l’égalisation doit être répétée.

Une égalisation manuelle peut être lancée en appuyant sur le bouton « DÉMARRER MAINTENANT » (START NOW). Utilisez l’option d’égalisation manuelle uniquement durant les phases de charge Absorption et Float, et lorsque l’ensoleillement est suffisant. Les limites de courant et de tension sont identiques à celles de la fonction d’égalisation automatique. La phase d’égalisation manuelle dure 1 heure, et elle peut être interrompue à tout moment avec le bouton « Stop Equalize ».

Personnalisation de l’algorithme de charge de la batterie

Ce chapitre explique comment modifier un algorithme de charge de batterie ou créer, modifier et supprimer des préconfigurations de la batterie définies par l'utilisateur. Consultez le chapitre Paramètres de l’algorithme de charge de la batterie pour connaitre la signification de tous les paramètres de l’algorithme de charge.

Attention

Seuls des utilisateurs expérimentés devraient configurer ou éditer des algorithmes de charge de batterie définis par l'utilisateur. Un algorithme de charge mal défini peut risquer d’endommager la batterie ou créer des situations dangereuses.

Pour modifier un algorithme de charge de batterie de base :

• Sélectionnez un type de batterie préconfiguré qui correspond le mieux au type de votre batterie.

• Modifiez un des paramètres de charge de base qui apparait dans l’écran des paramètres.

• Configurez les paramètres requis.

• La configuration de la batterie définie par l'utilisateur est à présent établie sur « user defined ».

Pour modifier un algorithme de charge de batterie expert :

• Activez le mode « Expert ».

• La liste des paramètres de charge de base et supplémentaires apparait à présent à l’écran.

• Configurez les paramètres requis.

• La configuration de la batterie définie par l'utilisateur est à présent établie sur « user defined ».

Pour créer et enregistrer un type de batterie personnalisé :

• Sélectionnez un type de batterie préconfiguré qui correspond le mieux au type de votre batterie.

• Modifiez les paramètres de charge pour l’adapter à votre batterie. Ces modifications peuvent être réalisées en mode normal ou expert.

• La configuration de la batterie définie par l'utilisateur est à présent établie sur « user defined ».

• Sélectionnez « Créer préconfiguration » (Create preset) dans le menu Préconfiguration de la batterie (Battery preset).

• Donnez un nom à la batterie préconfigurée.

Pour charger un type de batterie personnalisé :

• Sélectionnez « Sélectionner préconfiguration » (Select preset) dans le menu Préconfiguration de la batterie (Battery preset).

• Le menu donne la liste de toutes les valeurs préconfigurées pour les paramètres et les types de batterie personnalisés qui ont été ajoutés précédemment (le cas échéant).

• Sélectionnez le type de batterie de votre choix.

Pour modifier (ou supprimer) un type de batterie personnalisé :

• Sélectionnez « Éditer préconfiguration » (Edit presets) dans le menu Préconfiguration de la batterie (Battery preset).

• Naviguez jusqu’à la batterie que vous souhaitez modifier. Il n’est pas possible de modifier un préréglage d’usine, seuls les paramètres personnalisés peuvent être modifiés (ou supprimés).

• Modifiez les paramètres de charge.

• Pour enregistrer les paramètres, appuyez sur le bouton de sauvegarde des modifications « SAVE CHANGES » en bas de la page.

• Pour supprimer la batterie, appuyez sur le bouton de suppression du préréglage (REMOVE PRESET).

Paramètres de l’algorithme de charge de la batterie

Ce chapitre explique tous les paramètres qui sont utilisés dans le mode Expert et les paramètres qui sont utilisés lorsqu’est programmé un type de batterie personnalisé à travers le menu de préréglages de la batterie.

Tension d'absorption

Ce paramètre détermine la tension d'absorption.

Durée d'absorption adaptative

Ce paramètre active ou désactive la durée d'absorption adaptative.

• Si ce paramètre est désactivé : la durée de la phase d’absorption est la même chaque jour, la durée est déterminée par le paramètre de durée d’absorption maximale (Maximum absorption time) à condition qu’il y ait suffisamment d’énergie solaire.

  Sachez toutefois que cette option peut potentiellement entraîner une surcharge de vos batteries, en particulier pour les batteries au plomb et si seules des décharges partielles quotidiennes ont lieu. Vérifiez avec le fabricant de la batterie quelle est la durée d’absorption maximale recommandée.

  La seule condition qui peut mettre fin à la phase d’absorption avant qu’elle n’ait atteint sa durée maximale est le paramètre de courant de queue (tail current). Si la durée d’absorption doit toujours être la même, alors désactivez ce paramètre de courant de queue. Consultez les informations relatives au paramètre de courant de queue plus en avant dans ce chapitre pour avoir davantage de renseignements.

• Si le paramètre est activé : la longueur de la phase d’absorption est différente chaque jour. Elle s’adapte à l’état de charge de la batterie le matin, au début du cycle de charge.

  La durée d'absorption adaptative maximale pour la journée est déterminée par la tension de la batterie telle que mesurée juste avant que le chargeur solaire ne commence à fonctionner chaque matin.

  Multiplicateur	x 1	x 2/3	x 1/3	x 1/6
  Durée d’absorption adaptative *	6 heures	4 heures	2 heures	1 heure
  Système 12 V	Vbatt < 11,9 V	11,9 V < Vbatt < 12,2 V	12,2 V < Vbatt < 12,6 V	Vbatt > 12,6 V
  Système 24 V	Vbatt < 23,8 V	23,8 V < Vbatt < 24,2 V	24,2 V < Vbatt < 25,2 V	Vbatt > 25,2 V
  Système 48 V	Vbatt < 47,6 V	47,6 V < Vbatt < 48,8 V	48,8 V < Vbatt < 50,4 V	Vbatt > 50,4 V
  *) La durée d’absorption adaptative est calculée par le multiplicateur fois le paramètre « Durée d’absorption maximale ». Les durées d’absorption adaptative de ce tableau reposent sur le paramètre par défaut de « Durée d’absorption maximale » de 6 heures.

Durée d'absorption maximale

Ce paramètre détermine la limite de la durée d'absorption. Ce paramètre n’est disponible que lorsqu’un profil de charge personnalisé est programmé.

Saisissez la durée maximale en heures et minutes.(hh:mm) que le chargeur solaire est autorisé à passer en phase d’absorption. La durée maximale qui peut être définie est de 12 heures et 59 minutes.

Tension Float

Ce paramètre détermine la tension Float.

Compensation de la tension Re-bulk

Détermine le décalage de la tension Re-bulk. Cette tension de décalage est utilisée pour déterminer quand une phase de charge s’arrête et que la phase Bulk démarre à nouveau, c’est à dire quand le cycle de charge se réinitialise et démarre à nouveau la première phase de charge.

La tension Re-bulk est calculée en ajoutant le décalage de la tension Re-bulk au réglage de tension le plus bas (normalement, il s’agit de la phase Float).

Exemple : si le décalage Re-bulk est réglé sur 0,1 V, et la tension Float sur 13,8 V, le cycle de charge redémarrera dès que la tension de la batterie chutera en dessous de 13,7 V (13,8 moins 0,1) pendant une minute.

Tension d'égalisation

Ce paramètre détermine la tension d’égalisation.

Pourcentage du courant d’égalisation

Ce réglage définit le pourcentage du paramètre du courant de charge maximal (maximum charge current) qui sera utilisé pour calculer le courant de charge d'égalisation.

Par exemple : Si le paramètre de « courant de charge maximal » est réglé sur 10 A et celui de « pourcentage de courant d’égalisation » sur 10 %, le courant d’égalisation sera de 1 A (10 % de 10 A).

Égalisation automatique

Ce paramètre détermine l’intervalle de répétition auquel devra avoir lieu la phase d’égalisation. Il peut être réglé entre 1 et 250 jours. Si le paramètre est réglé sur 1, cela signifie une égalisation tous les jours ; 2 signifie tous les deux jours, et ainsi de suite.

Une phase d’égalisation est généralement utilisée pour équilibrer les cellules et également pour éviter la stratification de l’électrolyte dans les batteries à électrolyte liquide. La nécessité d’une égalisation dépend du type de batterie, de si une égalisation (automatique) est nécessaire, et sous quelles conditions. Vérifiez auprès du fournisseur de la batterie pour savoir si votre batterie a besoin d’une égalisation.

Durant la phase d’égalisation, la tension de charge augmente jusqu’à ce que la « Tension d’égalisation » paramétrée soit atteinte. Ce niveau est maintenu tant que le courant de charge reste inférieur à la valeur « Pourcentage du courant d’égalisation » du paramètre « Courant maximal ».

Durée du cycle d'égalisation automatique :

• Pour tous les préréglages de batteries VRLA et de certaines batteries à électrolyte liquide, la phase d’égalisation automatique termine quand la limite de tension (maxV) a été atteinte, ou après une période égale à la durée d’absorption/8, quel que soit le paramètre atteint en premier.

• Pour la configuration prédéfinie des batteries au lithium, l’égalisation n’est pas disponible.

• Lorsqu’une phase d’égalisation automatique ne s’achève pas en un jour, elle ne reprendra pas le jour suivant. La prochaine égalisation aura lieu conformément à l’intervalle déterminé dans l’option « Égalisation automatique » :

Mode Arrêt de l’égalisation

Ce paramètre détermine quand prend fin la phase d’égalisation :

• Automatique : l’égalisation s’arrête si la tension de la batterie a atteint la tension d’égalisation.

• Durée fixe : L’égalisation s’arrête lorsque la durée a atteint celle fixée dans le paramètre « Durée maximale d'égalisation ».

Durée maximale d'égalisation

Ce paramètre définit la durée maximale de la phase d’égalisation.

Égalisation manuelle

Utilisez cette fonction pour effectuer une égalisation « ponctuelle ». Une fois que vous avez appuyé sur le bouton « Start now », un cycle d’égalisation d’une heure sera effectué, ou bien la phase d’égalisation peut être arrêtée manuellement.

Courant de queue

Ce paramètre définit le seuil de courant requis pour mettre fin à la phase d’absorption avant que la durée d’absorption maximale ne soit atteinte. Si pendant une minute le courant de charge chute en dessous du courant de queue défini, la phase d’absorption terminera et la phase Float commencera. Ce paramètre peut être désactivé en le réglant sur zéro.

Compensation de température

Ce paramètre détermine le coefficient de compensation thermique nécessaire pour que le processus de charge soit compensé par la température.

De nombreux types de batteries requièrent une tension de charge inférieure dans des conditions d’exploitation chaudes, et une tension de charge supérieure dans des conditions d’exploitation froides. Le coefficient configuré est en mV par degré Celsius pour l’ensemble du parc de batterie, et non pas par cellule. La température de base pour la compensation est 25 °C (77 °F).

Le tableau ci-dessous indique le comportement de la tension de charge Absorption et Float à différentes températures. Le graphique affiche la compensation de température pour un système de 12 V et utilise un coefficient de compensation de température de -16 mV/°C. Pour un système de 48 V, multipliez par 4.

Graphique de charge avec compensation de température

Par défaut, le chargeur solaire du utilise sa température interne pour charger la batterie avec compensation de température. Une mesure de la température interne est effectuée le matin, puis à nouveau lorsque le chargeur solaire du est inactif depuis au moins une heure, par exemple lorsque le chargeur ne charge pas activement une batterie ou n’alimente pas une charge.

Lorsque le chargeur solaire du fait partie d’un réseau VE.Smart Networking et qu’il reçoit une mesure de la température d’une batterie depuis un capteur Battery Sense ou un contrôleur de batterie doté d’une sonde de température, la température réelle de la batterie sera utilisée pour la charge avec compensation de température tout au long de la journée.

Coupure en cas de basse température

Ce paramètre est utilisé pour éviter d’endommager la batterie au lithium en désactivant la recharge à basse température.

Avertissement

La fonction « Coupure en cas de basse température » n’est activée que si le chargeur solaire fait partie d’un réseau VE.Smart, et s’il reçoit la mesure de la température d’une batterie depuis un BatterySense ou un contrôleur de batterie équipé d’une sonde de température.

Le paramètre « Coupure en cas de basse température » est désactivé par défaut. Si le paramètre est activé, une température de coupure peut être définie. La température par défaut est de 5 °C, et il s’agit d’un paramètre de température adapté aux batteries au phosphate de lithium-fer (LFP). Cependant, vérifiez toujours auprès du fournisseur de votre batterie à quelle valeur de température doit être défini ce réglage.

Le mécanisme « Coupure en cas de basse température » cessera de recharger la batterie si sa température a chuté en dessous du paramètre de coupure en cas de basse température. Le processus de charge de la batterie reprendra dès que la température de la batterie aura augmenté de 0,5 ºC au-dessus du paramètre de coupure en cas de basse température.

Notez que le réglage « Coupure en cas de basse température » n’est pas nécessaire pour les batteries intelligentes au lithium Victron ou pour les batteries Victron Super Pack avec le numéro de série HQ2040 et plus. Ce réglage n’est nécessaire que pour les batteries au lithium qui ne sont pas en mesure de bloquer la charge lorsque la température descend trop bas.

Ces paramètres sont généralement utilisés pour contrôler la sortie de la charge consommatrice.

Les paramètres de la sortie de charge consommatrice sont peuvent également être utilisés pour contrôler le port TX ou le , ce qui lui permet de faire fonctionner un BatteryProtect, un relais ou un autre dispositif de délestage. Pour plus d’informations, voir le chapitre Paramètres du Port Tx.

Les modes "toujours éteint" et "toujours allumé" réagissent immédiatement. Les autres modes ont un délai de 2 minutes avant que la sortie de charge consommatrice ne change. Cela permet au chargeur solaire de ne pas réagir trop rapidement lorsque, par exemple, un courant d’appel abaisse brièvement la tension de la batterie en dessous du seuil.

L’algorithme d’éclairage extérieur peut également contrôler la sortie de charge consommatrice. La sortie de charge consommatrice est éteinte si la tension de la batterie descend en dessous de la tension de déconnexion de la charge consommatrice ou si l’atténuation de l’éclairage extérieur est réglé sur 0 %. La sortie de la charge consommatrice se rallume lorsque la tension de la batterie remonte au-dessus de la tension de reconnexion de la charge consommatrice, et que l’atténuation de l’éclairage extérieur se trouve entre 1 et 100 %.

La fonction d’éclairage extérieur permet au chargeur solaire de contrôler automatiquement l’éclairage de nuit. Elle déterminera automatiquement lorsque la lumière doit être allumée ou éteinte, et elle peut définir l’intensité de la lumière.

Lorsque la fonction Éclairage extérieur est activée, un programme de minuterie peut être créé dans lequel le coucher du soleil, le lever du soleil et minuit peuvent être utilisés comme points d’ancrage. Ces points d’ancrage s’ajusteront automatiquement à la durée de la nuit en fonction des saisons.

Contrôle de l’éclairage extérieur

Le chargeur solaire contrôle l’éclairage extérieur :

Définir l’action au coucher du soleil

Au coucher du soleil, vous pouvez choisir l’une des actions suivantes :

¹⁾ la fonction d’atténuation nécessite que la fonction Port TX soit configurée sur l’un des paramètres « Atténuation de la lumière ». Ainsi le port TX produit un signal PWM qui peut être utilisé pour atténuer la lumière. Si la fonction du port TX n’a pas été définie sur l’un des paramètres « Atténuation de la lumière », les options d’atténuation n’apparaitront pas dans le menu de configuration du Coucher du soleil. Consultez également le chapitre Paramètres du Port Tx.

Définir l’action au lever du soleil

Au lever du soleil, vous pouvez choisir de :

Minuit

Le chargeur n’a pas d’horloge en temps réel, il ne sait donc pas quand il est effectivement minuit. Toutes les références à minuit renvoient à ce que nous appelons le minuit solaire : le point intermédiaire entre le coucher et le lever du soleil.

Synchronisation minuit et lever du soleil

L’horloge interne du chargeur solaire doit être synchronisée avec le cycle solaire afin de pouvoir définir les points d’ancrage du lever du soleil et de minuit solaires dans le programme de minuterie.

Lorsque les paramètres de l’éclairage extérieur ont été programmés et que le chargeur solaire est mis sous tension, ce dernier commencera désynchronisé. Il considérera d’abord que Minuit est 6 heures après le coucher du soleil, et que la nuit complète dure 12 heures.

Après la mise en service, le chargeur solaire vérifiera le temps entre chaque lever de soleil détecté. Après trois cycles complets de jour/nuit, et un temps détecté d’environ 24 heures (une heure d’écart est autorisée), le chargeur commencera à utiliser son horloge interne au lieu de la synchronisation fixe de 6 et 12 heures.

Détection du coucher et du lever du soleil

Les réglages de tension de détection du coucher et du lever du soleil permettent d’ajuster la détection en fonction de la configuration du panneau. La tension de détection du lever du soleil doit être supérieure de 0,5 V par rapport à celle de détection du coucher du soleil. La tension la plus basse pouvant être détectée est 11,4 V. Définissez cette option sur 0 pour utiliser les valeurs par défaut intégrées, qui sont :

Le réglage par défaut, 0, utilise les tensions par défaut intégrées.

Utilisez les périodes de « Retard» pour éviter que le système ne change de mode accidentellement si des nuages passent au-dessus des panneaux. La plage valide se trouve entre 0 et 60 minutes. Par défaut, ces « retards » sont désactivés (0).

Vitesse d'atténuation progressive

L'option d'atténuation progressive peut être utilisée pour ralentir la réponse du programme de minuterie. Cela peut être utile si plusieurs lampadaires sont utilisés en rang. Cela permet de masquer le fait que chaque minuterie utilise sa propre détection, et qu’il y aura un moment de transition qui variera d’une unité à l’autre.

Les paramètres d'atténuation peuvent être ajustés. Vous pouvez saisir le nombre de secondes requis pour obtenir chaque point de pourcentage de changement (x secondes/1 % d'atténuation). Un nombre entre 0 et 100 peut être saisi. Deux exemples :

Décalage du point médian

L'heure de minuit est estimée en fonction de l'activité solaire, et elle dépend de votre localisation géographique. L’heure d’été peut entrainer un écart supplémentaire entre le minuit « solaire » et le minuit de « l’horloge ». La fonction de décalage du point médian compensera ces différences. Utiliser 0 pour désactiver le décalage (par défaut).

Exemple de calculs :

Pour les calculs, nous utilisons un jour de 1 440 minutes, où le coucher du soleil est à 19:00 (1 140 minutes) et le lever du soleil à 6:25 (385 minutes) :

Exemple de configuration

Les sélections qui ont été faites sur la capture d’écran ci-dessus aboutissent à ce programme :

De même :

Le port VE.Direct-TX peut être utilisé pour envoyer un signal à un appareil externe : par exemple, pour envoyer un signal PWM pour atténuer l’éclairage extérieur.

Pour utiliser le port TX, un câble de sortie numérique TX VE.Direct est nécessaire.

La fonctionnalité du port TX peut être configurée sur :

*) Le signal PWM est de 5 V, 160 Hz.

**) Le port TX est un signal logique de 5 V. Il peut piloter une charge consommatrice d’impédance maximale de 22 kOhm, où la tension de sortie est abaissée à 3,3 V. Veillez à ce que la charge consommatrice connectée soit conforme à cette spécification.

Notez que ces fonctionnalités (autres que la première) ne désactivent pas la capacité de l’unité à communiquer. L’unité détecte automatiquement les données entrantes et reprend la communication normale pendant la réception des données. Une fois la réception des données terminée, l’unité revient automatiquement à sa fonction TX configurée.

Pour davantage de renseignements de « type développeur » concernant le port VE.Direct, consultez le document Communication de données avec les produits Victron Energy.

Le port VE.Direct-RX peut être utilisé pour recevoir un signal provenant d’un appareil externe. Pour allumer (ou éteindre), par exemple, le chargeur solaire depuis un signal envoyé par un système de gestion de batterie (BMS).

Pour utiliser le port RX en tant que contrôle d’allumage/arrêt, un câble non inverseur d'allumage/arrêt à distance VE.Direct est nécessaire.

La fonctionnalité du port RX peut être configurée sur :

Pour davantage de renseignements de « type développeur » concernant le port VE.Direct, consultez le Livre blanc sur la communication de données avec des produits Victron Energy.

Notes de conception du réseau VE.Smart Networking :

Il ne peut y avoir qu’un seul produit dans le réseau transmettant la tension et/ou la température de la batterie. Il n’est pas possible d’utiliser un contrôleur de batterie avec un capteur Smart Battery Sense, ou plusieurs de ces appareils.

Pour que le réseau fonctionne, tous les appareils en réseau doivent être à la distance de transmission Bluetooth des uns des autres.

Dix appareils au maximum peuvent être regroupés dans un réseau VE.Smart.

Certains vieux appareils peuvent ne pas être compatibles avec un réseau VE.Smart Networking. Pour plus d’informations, consultez le chapitre Limitations dans le manuel du réseau VE.Smart Networking.

Configuration du réseau

Lorsque vous configurez le réseau, configurez d’abord le capteur Smart Battery Sense ou le contrôleur de batterie, puis ajoutez un ou plusieurs chargeurs ou chargeurs CA au réseau.

Tous les chargeurs solaires et les chargeurs CA doivent présenter les mêmes paramètres de charge. La meilleure façon de le faire consiste à utiliser un type de batterie préconfiguré ou bien un type défini par l’utilisateur et sauvegardé. Un message d’avertissement #66 s’affichera s’il y a une différence entre les paramètres de charge des appareils.

Pour configurer un nouveau réseau :

Joindre un autre appareil à un réseau existant :

Pour quitter le réseau :

Vérifiez le réseau

Une fois le réseau configuré, tous les appareils communiquent entre eux. Le voyant actif de chaque appareil connecté clignotera alors toutes les 4 secondes. Cela indique que l’appareil communique activement avec le réseau.

Pour vérifier si un appareil individuel communique avec le réseau, cliquez sur le symbole VE.Smart dans l’écran principal près du cadran solaire. Une fenêtre contextuelle s’ouvrira, indiquant l’état de la connexion et les paramètres partagés.

Fenêtre contextuelle du réseau VE.Smart Networking

Pour vérifier si tous les appareils communiquent activement avec le même réseau VE.Smart Networking, accédez à la page des paramètres de l’un des appareils en réseau, et cliquez sur « VE.Smart Networking ». Un écran affichera quels paramètres de cet appareil sont partagés ainsi que tous les autres appareils qui sont raccordés au même réseau.

Exemple d’un réseau VE.Smart

Plus d’informations

Pour plus d’informations, consultez le manuel de mise en réseau VE.Smart Networking.
