Manual do carregador solar MPPT

As cargas de CC no sistema podem ser conectadas aos terminais de saída de carga. O carregador solar controla a saída de carga e desconecta as cargas se a tensão da bateria descer muito, protegendo a bateria contra descargas muito profundas.

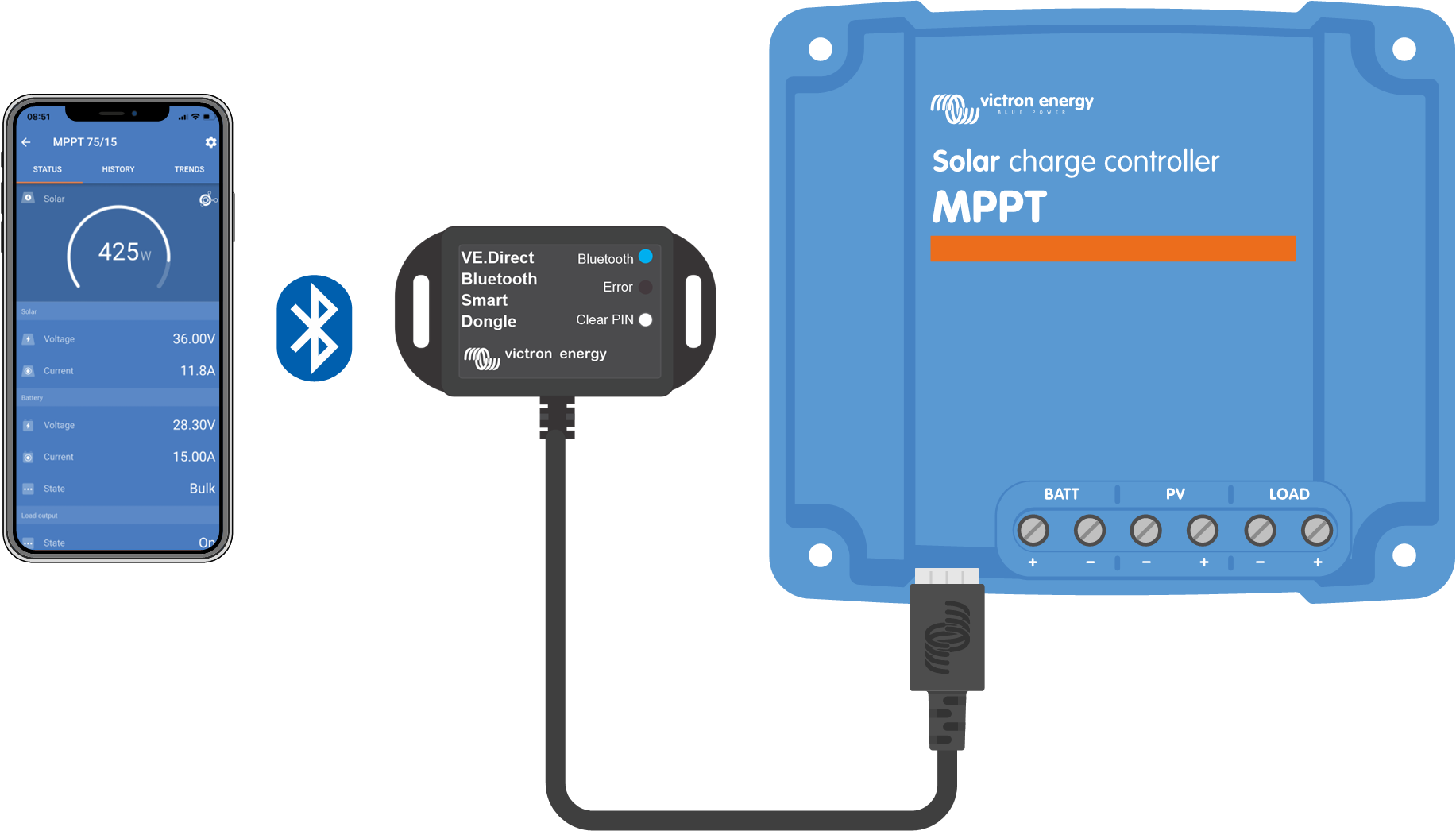

A tensão de desconexão da saída de carga e o algoritmo de gestão de bateria podem ser configurados por meio de um jumper na porta VE.Direct ou pela aplicação VictronConnect. Para obter mais informações, consulte o capítulo Definições da saída de carga .

A corrente nominal da saída de carga é de 15 A ou 20 A (dependendo do modelo MPPT) e é à prova de curto-circuito.

Sistema de carregador solar com cargas CC ligadas na saída de carga

Algumas cargas, particularmente os inversores, têm uma corrente nominal mais elevada ou uma corrente de arranque elevada, excedendo a capacidade da saída de carga. Estas cargas devem ser ligadas diretamente à bateria. O carregador solar pode ainda assim controlar estas cargas para evitar descargas profundas da bateria, ligando o terminal remoto de ligar/desligar da carga à saída de carga do carregador solar. Dependendo do tipo de terminal deligar/desligar da carga, pode ser necessário um cabo de interface específico, como um cabo de ligar/desligar remoto inversor.

Sistema de carregador solar com inversor ligado diretamente na bateria e controlado pela saída de carga

Em alternativa, pode utilizar um BatteryProtect para controlar a carga.

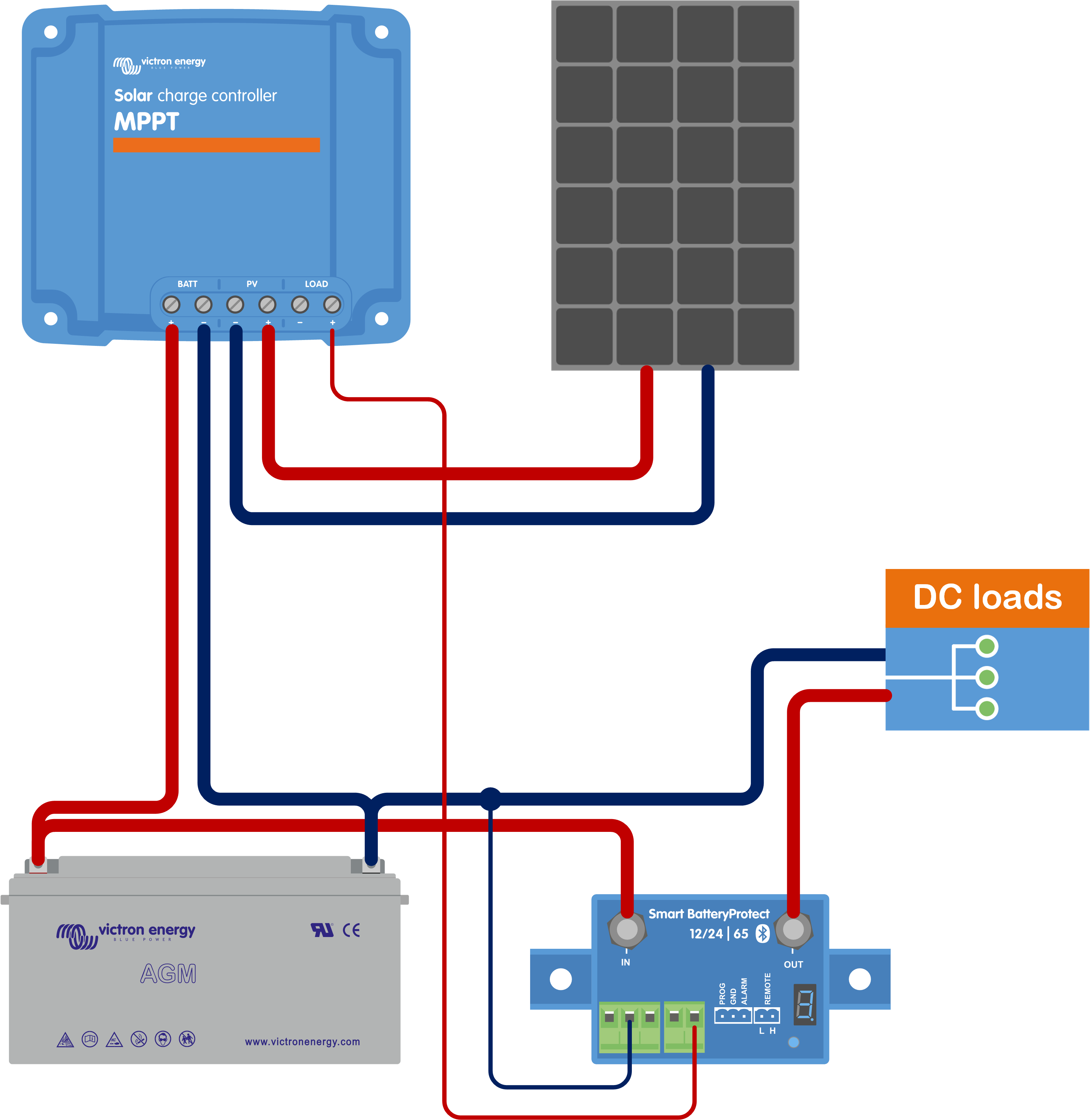

Sistema de carregador solar com as cargas CC ligadas diretamente na bateria através de um BatteryProtect controlado pela saída de carga

Uma saída de carga virtual pode ser estabelecida para controlar cargas com classificações de corrente superiores à saída de carga do carregador solar.

A saída de carga virtual pode ser configurada na aplicação VictronConnect e controlada utilizando as tensões da bateria ou o algoritmo BatteryLife. Para obter detalhes sobre o processo de configuração, consulte o capítulo Definições da saída de carga .

Se o carregador solar não conseguir recarregar a capacidade total da bateria num dia, o resultado será frequentemente um ciclo contínuo da bateria entre um estado «parcialmente carregado» e um estado «fim de descarga». Este funcionamento (sem uma recarga completa regular) pode inutilizar uma bateria de chumbo-ácido em algumas semanas ou meses.

O algoritmo BatteryLife da bateria monitoriza o estado da carga da bateria e, se for necessário, aumenta diariamente um pouco o nível de desligamento da carga (isto é, desliga a carga mais cedo) até que a energia solar captada seja suficiente para recarregar a bateria quase na totalidade. A partir deste ponto, o nível de desligamento da carga será alterado para obter uma recarga de quase 100 % uma vez por semana.

O carregador solar realiza um carregamento de três fases. As fases de carregamento são: Inicial – Absorção – Flutuação.

Carga inicial

Durante a fase de carga inicial, o carregador solar fornece a corrente de carga máxima para carregar rapidamente as baterias. Durante esse estágio, a tensão da bateria aumentará lentamente. Quando a tensão da bateria atinge a tensão de absorção definida, a fase de carga inicial termina e começa a de absorção.

Absorção

Durante a fase de absorção, o carregador solar muda para um modo de tensão constante. A corrente que flui para a bateria irá diminuir gradualmente. Quando a corrente descer abaixo de 1A (corrente de cauda), o estágio de absorção será interrompido e o estágio de flutuação terá início.

Quando ocorrem apenas descargas superficiais, o tempo de absorção é mantido curto. Isso é feito para evitar a sobrecarga da bateria. No entanto, se a bateria estiver profundamente descarregada, o tempo de absorção é automaticamente aumentado para garantir que a bateria é totalmente recarregada.

Flutuação

Durante o estágio de flutuação, a tensão é reduzida e o estado de carga total da bateria é mantido.

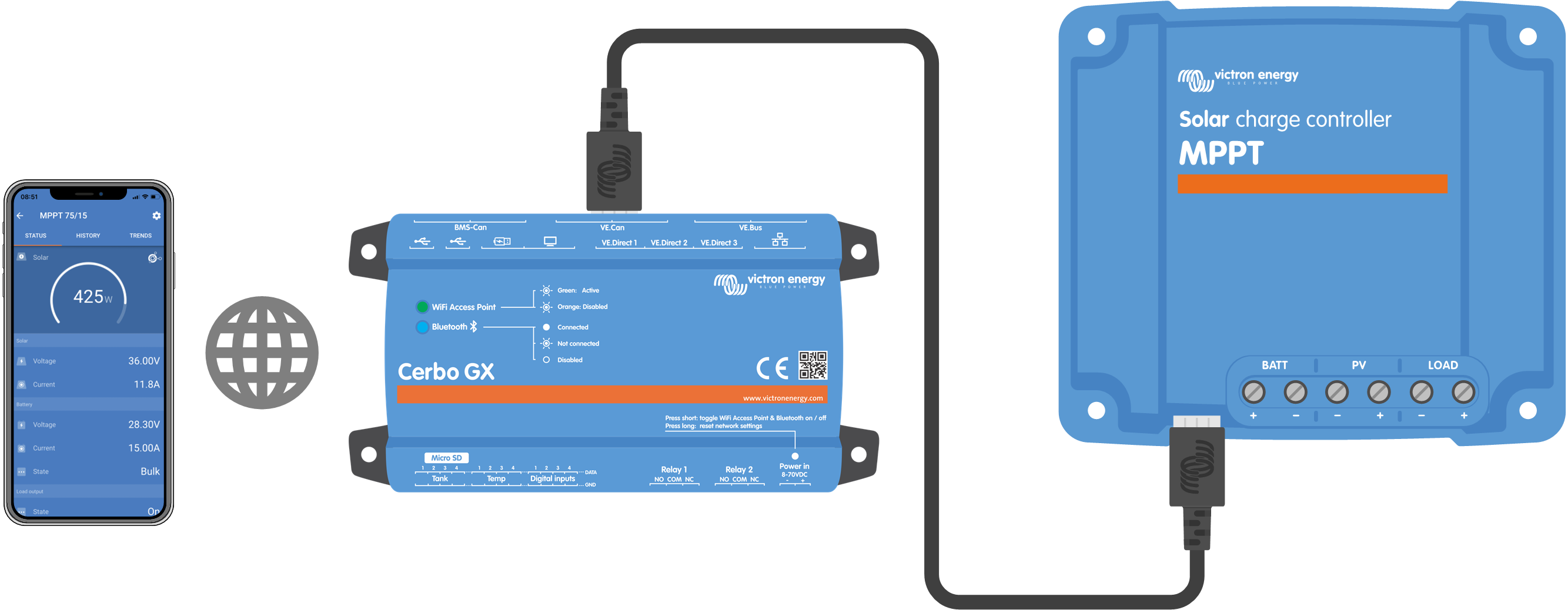

A aplicação VictronConnect permite a seleção de 8 algoritmos de carga predefinidos ou, alternativamente, o algoritmo de carga é totalmente programável. As tensões de carga, a duração do estágio e a corrente de carga podem ser personalizadas.

Alguns tipos de baterias de chumbo-ácido precisam de uma carga de equalização periódica. Durante a equalização, a tensão de carga aumentar acima das tensões de carga regulares para equilibrar as células.

A aplicação VictronConnect pode ativar uma necessária equalização da carga.

O carregador solar tem um sensor de temperatura interno integrado.

A temperatura interna serve para definir as tensões de carga compensadas pela temperatura. Para tal, é utilizada a temperatura interna quando o carregador solar está «frio». O carregador solar está «frio» quando existe apenas um pouco de corrente para a bateria. Lembre-se de que é simplesmente uma estimativa da temperatura ambiente e da bateria. Se necessitar de uma temperatura de bateria precisa, deve considerar a utilização de um sensor externo para a temperatura da bateria; consulte a secção Sensor externo da tensão e da temperatura.

A compensação de temperatura varia de 6 ºC a 40 ºC (39 ºF a 104 ºF).

O sensor de temperatura interno também permite determinar se o carregador solar está sobreaquecido.

O Smart Battery Sense (opcional) é um sensor sem fios de tensão e temperatura da bateria e pode ser usado com o carregador solar. Ele mede a temperatura e a tensão da bateria e envia-as via Bluetooth para o carregador solar.

O carregador solar utiliza as medições do sensor Smart Battery para:

O carregador solar comunica com o sensor Smart Battery através de «bluetooth» usando uma rede VE.Smart Network. Para mais informação sobre esta rede, consulte o manual da rede VE.Smart Networking.

Em alternativa, também pode instalar uma rede VE.Smart Network que mede a temperatura e a tensão da bateria entre um carregador solar e um monitor de bateria BMV-712 Smart ou SmartShunt que tenha sido equipado com um Sensor de Temperatura para BMV, sem precisar de um sensor Smart Battery.

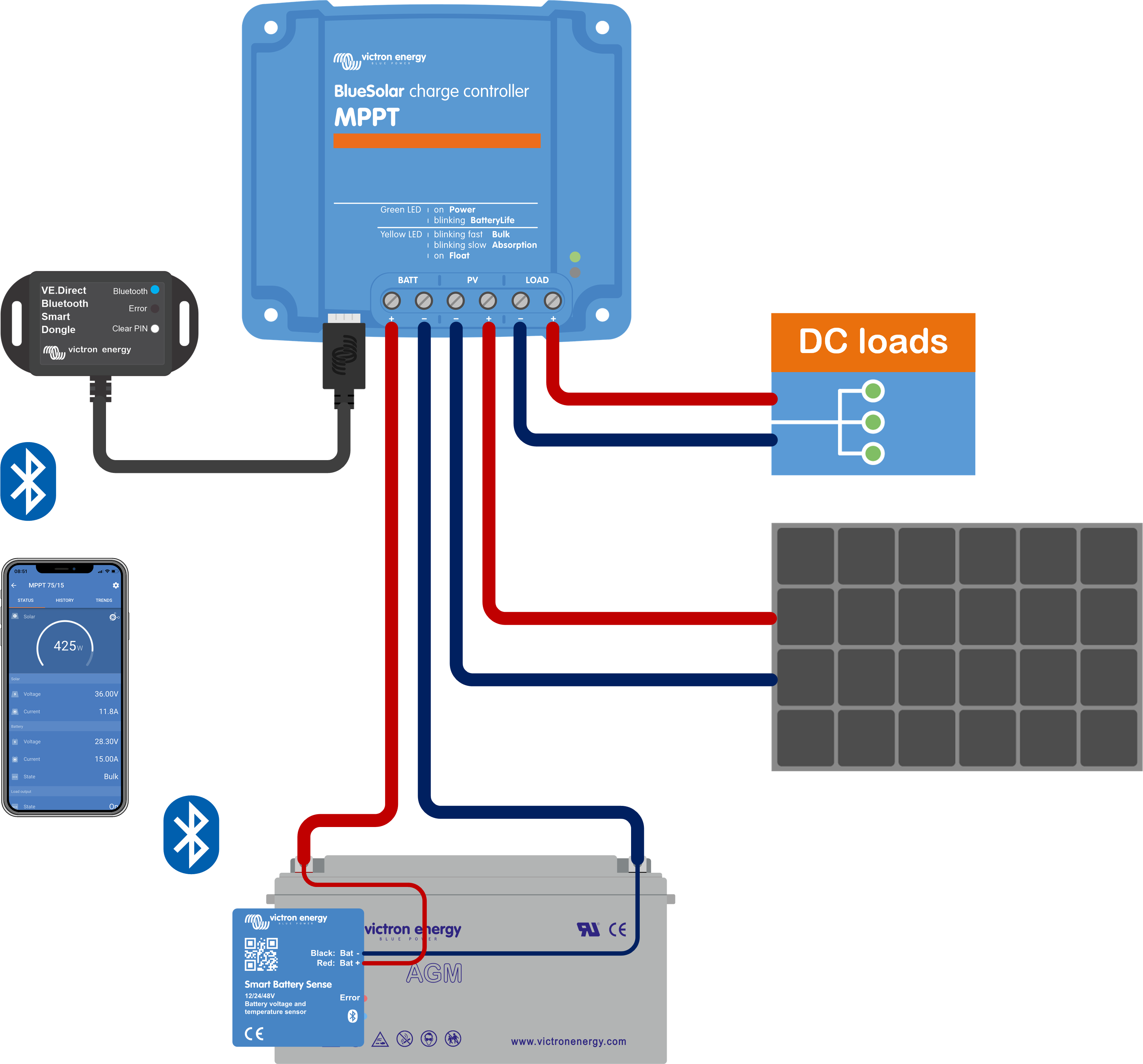

Exemplo de uma rede VE.Smart Network de um sensor Smart Battery e um carregador solar.
