8. Apêndice

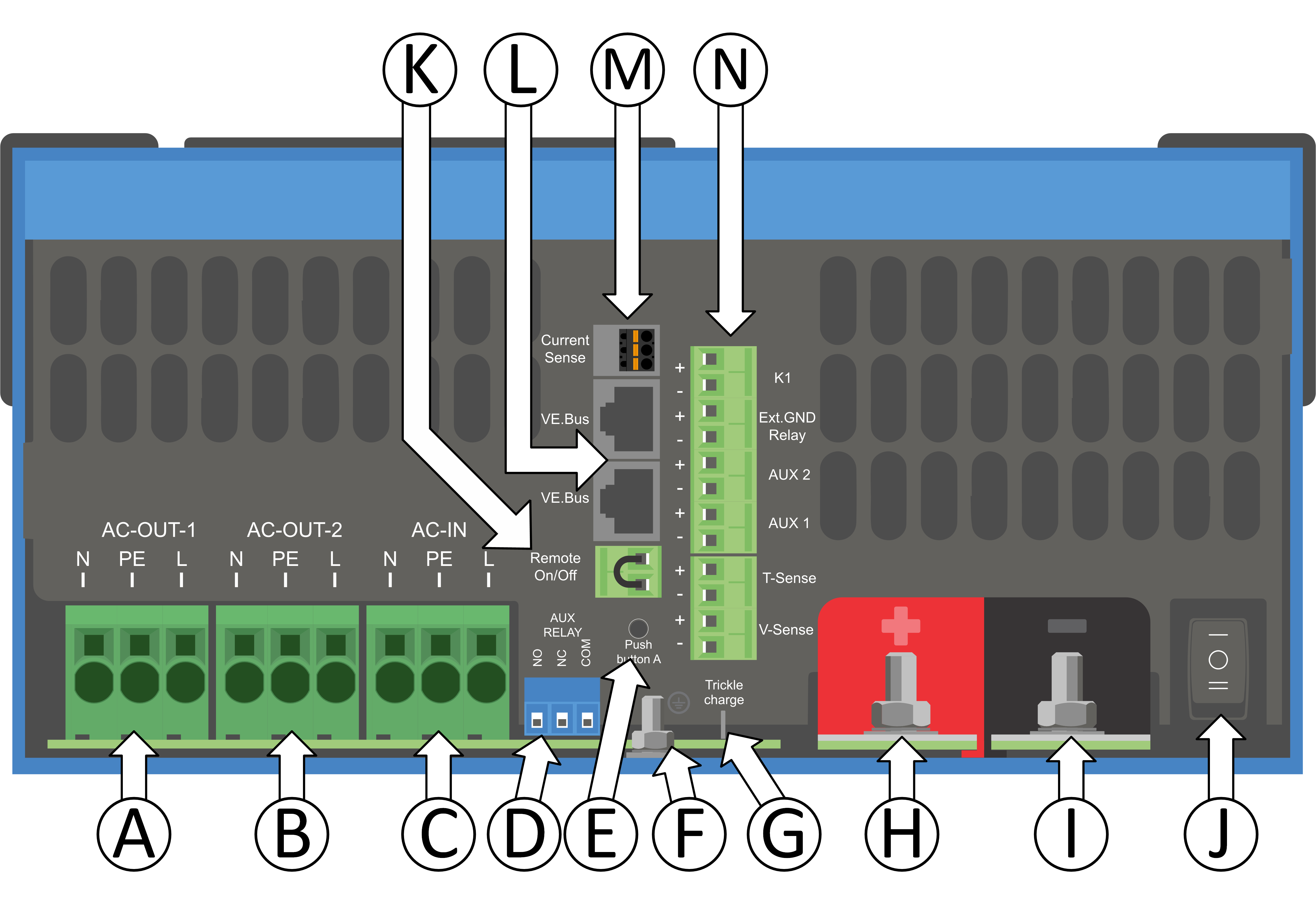

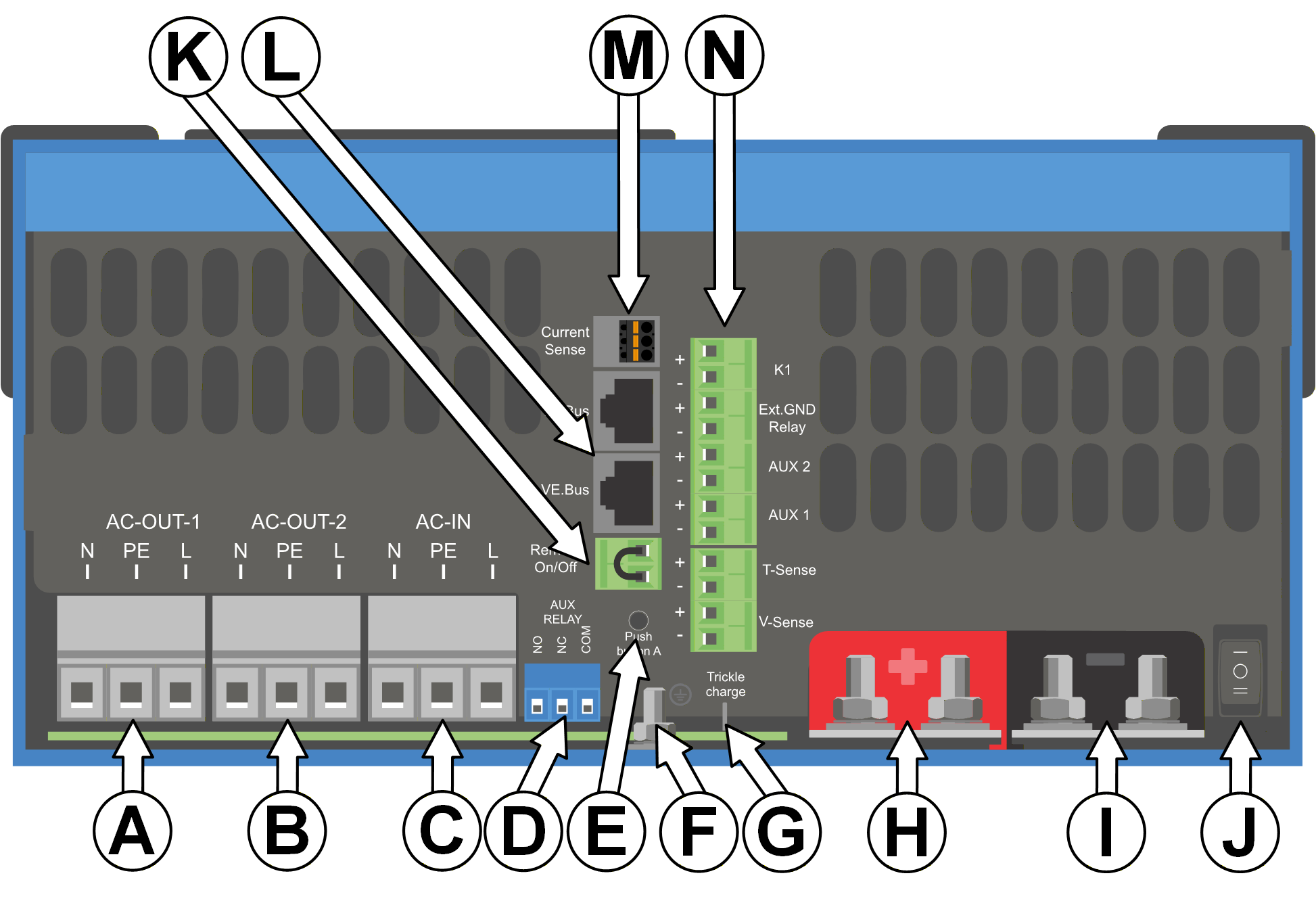

8.1. A: vista geral das ligações
![]() | ||
A | Ligação de carga. AC-out-1. Da esquerda para a direita: N (neutro), PE (terra), L (fase) | |
B | Ligação de carga. AC-out-2. Da esquerda para a direita: N (neutro), PE (terra), L (fase) | |
C | Entrada CA: Da esquerda para a direita: N (neutro), PE (terra), L (fase) | |
D | Contacto do alarme: (da esquerda para a direita) NO, NC, COM. | |
E | Botão de pressão A – Para um arranque sem assistentes. | |
F | Ligação à terra primária M6 (PE). | |
G | Ligação positiva de bateria M8. | |
H | Ligação negativa de bateria M8. | |
I | comutador: 1=On, 0=Off, ||=apenas carregador | |
J | Conector para o comutador remoto: curto-circuito para “On”. | |
K | 2 x fichas RJ45 VE.Bus para painel remoto e/ou funcionamento em paralelo ou trifásico | |
L | Sensor de corrente externo Para conectar o sensor de corrente; remova a ponte de fios entre os terminais INT e COM, conecte o fio vermelho do sensor ao terminal EXT e conecte o fio branco do sensor ao terminal COM. | |
M | Terminal para: de cima para baixo:
|

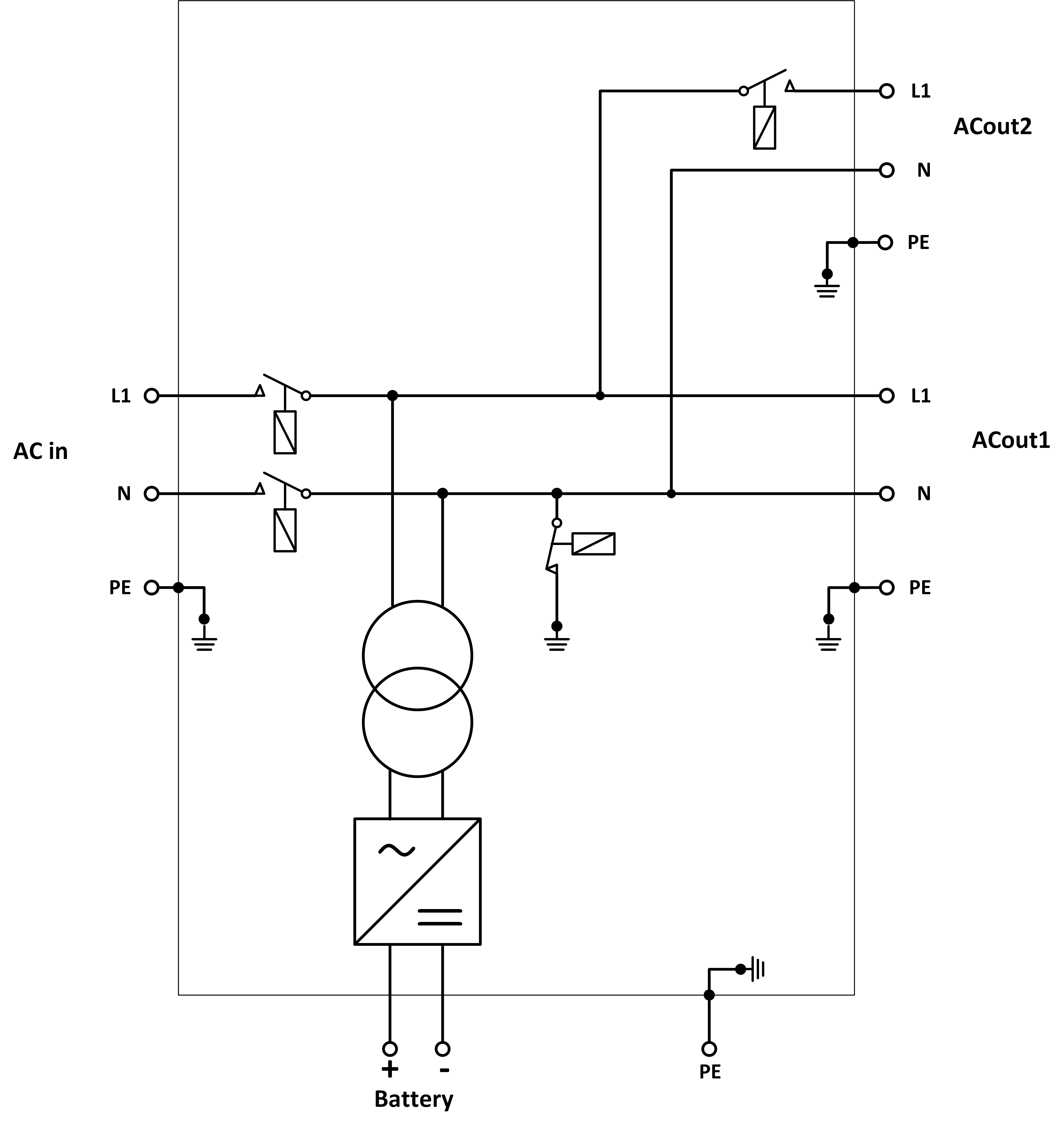

8.2. B: diagrama de blocos
![]() |
* Consulte a tabela na secção 4.2 «Fusível CC recomendado»
8.3. C: diagrama de ligação em paralelo
![MPII_48-3kVA_120V_parallel.jpg](image/166863d05e9bf8.png)
8.4. D: diagrama da ligação trifásica.
![MPII_48-3kVA_120V_3_phase.jpg](image/166863d0678b43.png)
8.5. E: algoritmo de carga
![Charge-Current.jpeg](image/166863d06bf3ee.jpeg)
![Charge-Voltage.jpeg](image/166863d06c7a7d.jpeg)
Carga de 4 etapas:
«Bulk» (inicial)
Introduzida com o arranque do carregador. A corrente constante é aplicada até atingir a tensão da bateria nominal, dependendo da temperatura e tensão de entrada; depois é aplicada uma potência constante até ao início de uma gaseificação excessiva (14,4 V, 28,8 V ou 57,6 V resp., temperatura compensada).
BatterySafe
A tensão aplicada à bateria aumenta gradualmente até atingir a tensão de absorção configurada. O modo BatterySafe (bateria segura) pertence ao tempo de absorção calculado.
«Absorption» (absorção)
O período de absorção depende do período de carga inicial. O tempo de absorção máximo corresponde ao tempo de absorção máximo.
«Float» (flutuação)
A tensão carregada lenta permite manter a bateria completamente carregada.
Armazenagem
Após um dia em carga de flutuação, a tensão de saída diminui para o nível de armazenagem. Corresponde a 13,2 V resp. 26,4 V (para carregador 24 V e 52,8V 52,8 V). Isto reduzirá a perda de água ao mínimo durante a armazenagem da bateria durante o inverno. Depois de um tempo regulável (defeito =7 dias), o carregador entra no modo absorção repetida durante um período regulável (defeito = uma hora) para reparar a bateria.
8.6. F: gráfico de compensação de temperatura
![temperature-compensation.png](image/166863d06d15a3.png)
O gráfico anterior mostra as tensões de saída padrão em Flutuação e Absorção a 25 ºC para bancos de baterias de 12 V e 24 V. Num banco de baterias de 48 V, multiplique as tensões de 24 V por 2.
A tensão de flutuação reduzida sucede à tensão de flutuação e a tensão de absorção sucede à tensão de absorção aumentada.
A compensação da temperatura não se aplica no modo de ajustamento.

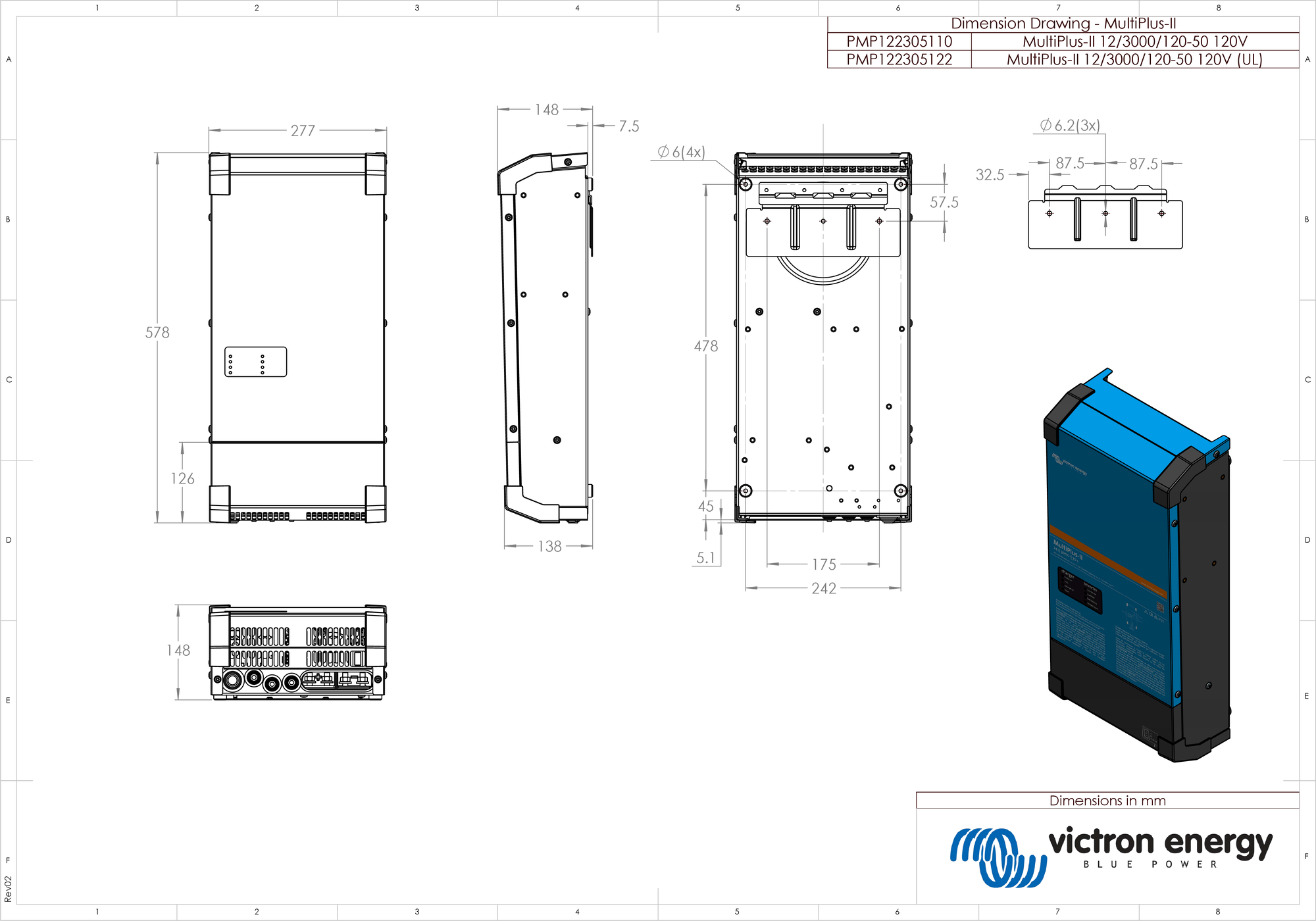

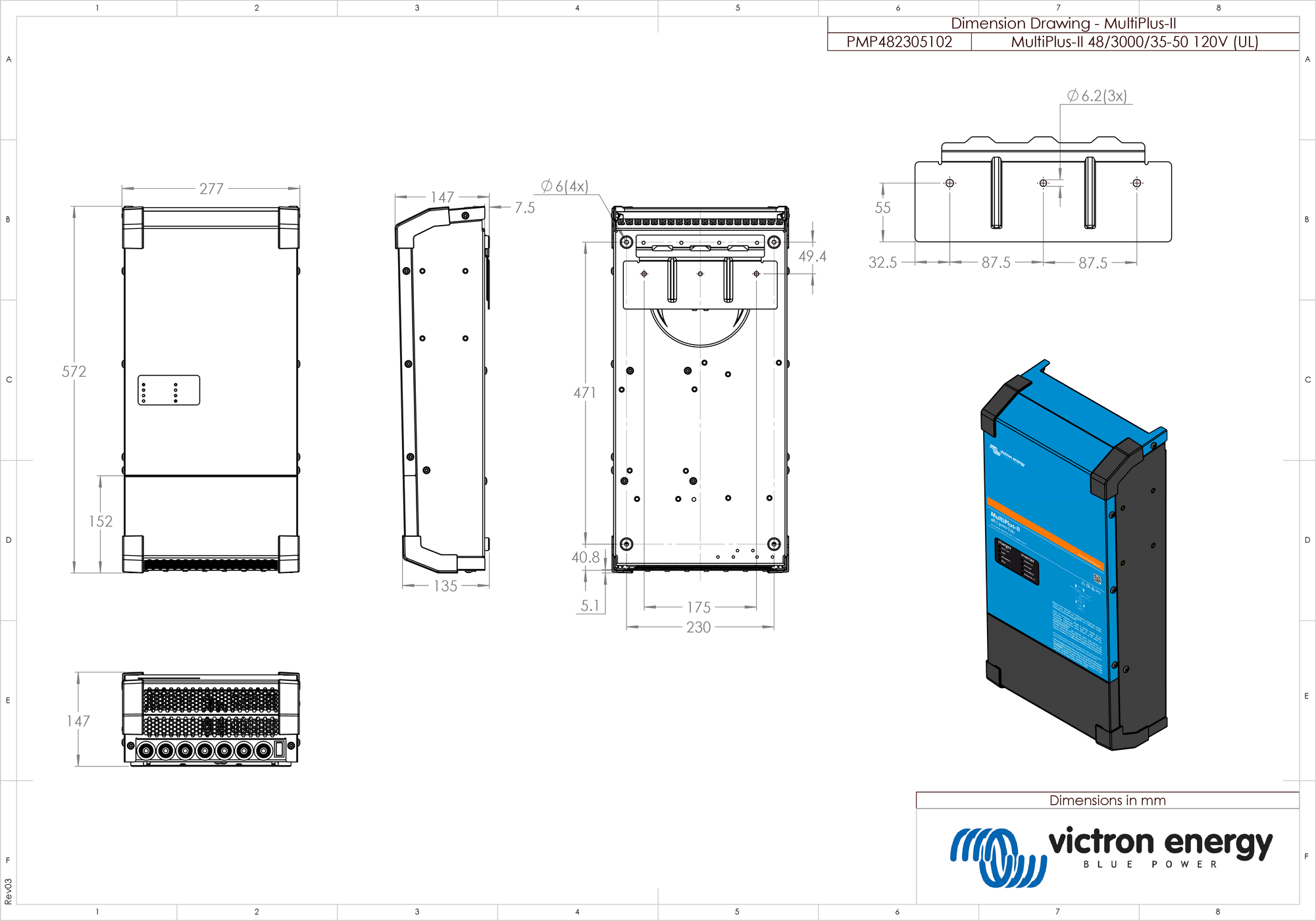

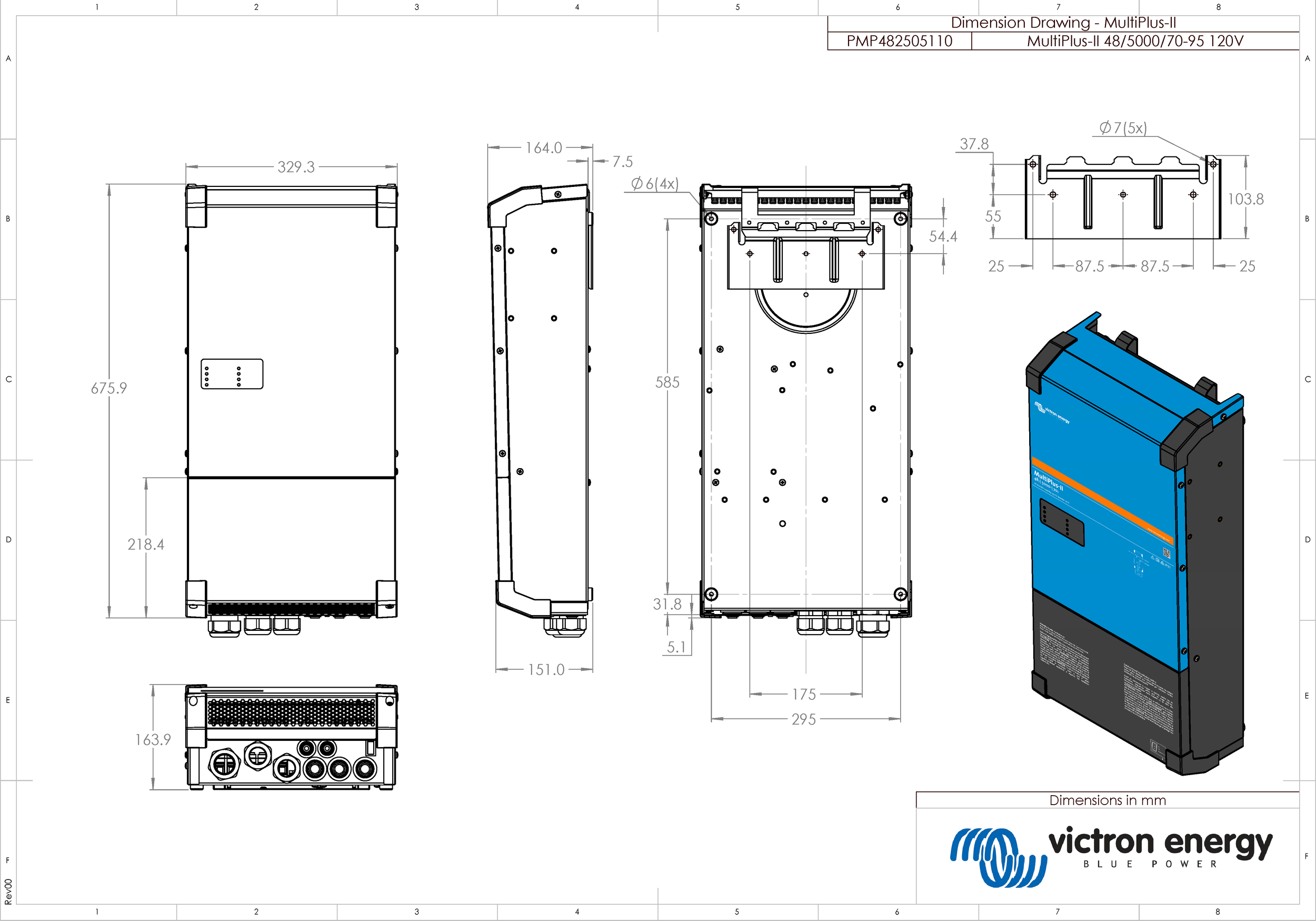

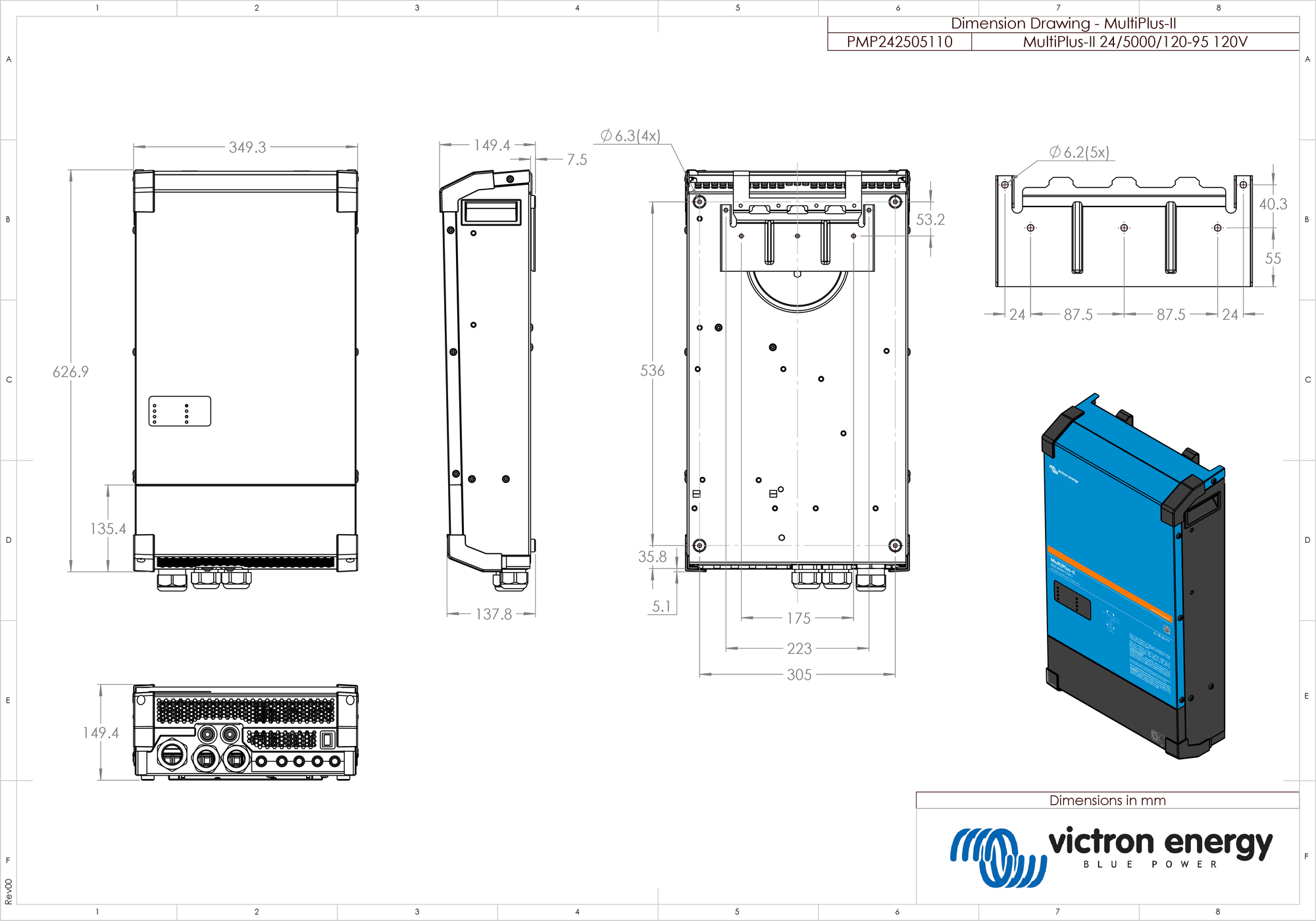

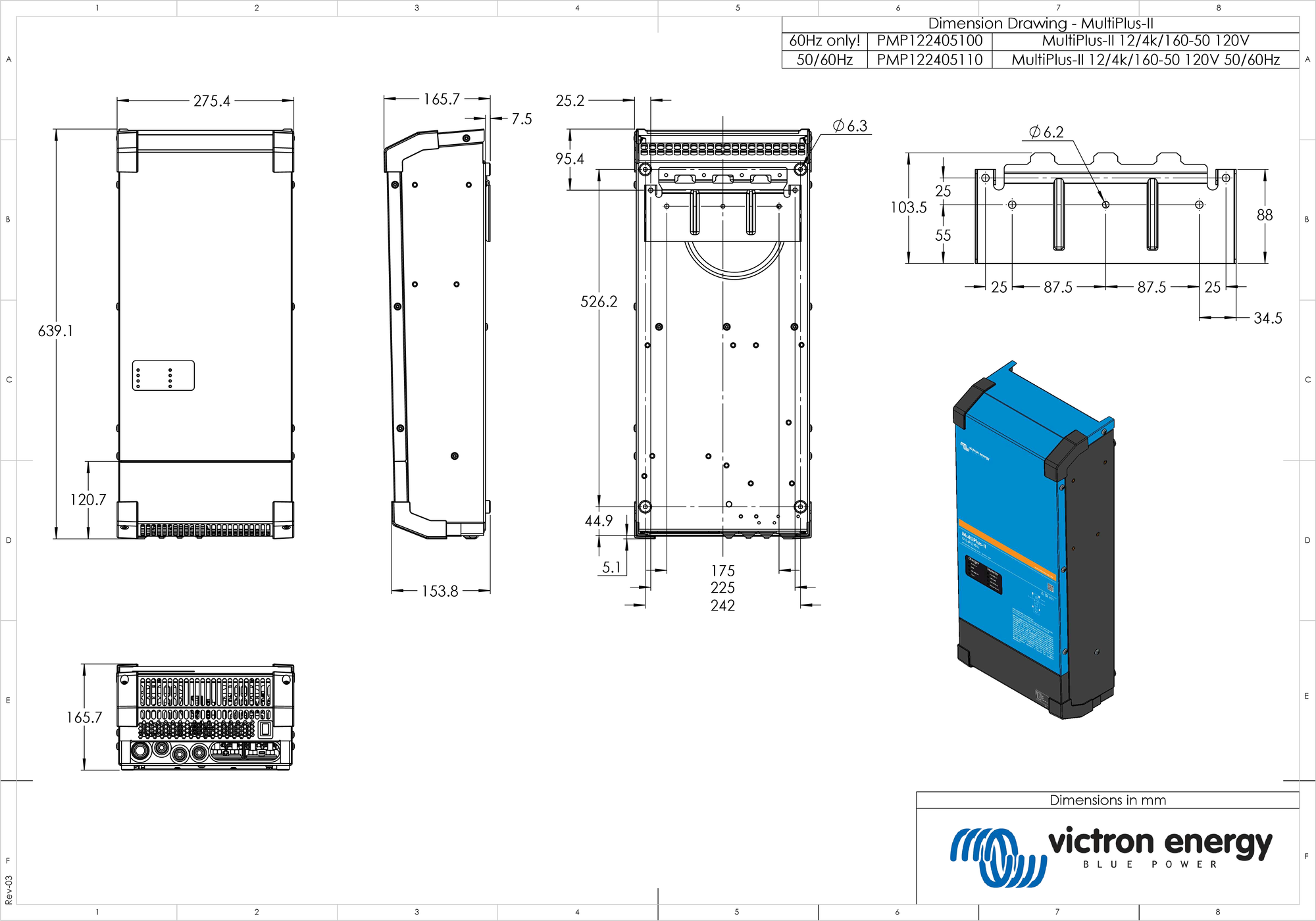

8.7. G: dimensões do invólucro exterior
![MultiPlus-II-12V-3000VA-120V-_UL_.pdf](image/166863d07f2b6f.png)
![MultiPlus-II-24V-3000VA-120V-_UL_.pdf](image/166863d082176e.png)
![MultiPlus-II-48V-3000VA-120V-_UL_.pdf](image/166863d08490fb.png)
![MultiPlus-II_24V_5000VA_120V.pdf](image/166863d087c61c.png)
![MultiPlus-II_48V_5000VA_120V.pdf](image/166863d08ae11a.png)
