8. Installation
Den här produkten innehåller potentiellt farlig spänning. Den bör endast installeras under översikt av en lämplig kvalificerad installatör med rätt utbildning och lokala föreskrifter ska följas. Kontakta Victron Energy för mer information eller nödvändig utbildning.
8.1. Plats
Produkten måste installeras på en torr och välventilerad plats, så nära batterierna som möjligt. Det bör finnas ett tomt utrymme på minst 10 cm runt produkten för kylning.
Varning
För hög omgivningstemperatur kommer att leda till följande:
Reducerad livslängd
Reducerad laddningsström.
Reducerad toppkapacitet eller nedstängning av växelriktaren. Placera aldrig apparaten direkt ovanför batterierna.
Produkten passar för väggmontering. För monteringssyften tillhandahålls en krok och två hål på baksidan av höljet (se appendix G). Enheten kan monteras antingen horisontellt eller vertikalt. För optimal kylning är vertikal montering att föredra.
Varning
Produktens insida måste förbli åtkomlig efter installationen.
Försök att hålla avståndet mellan produkten och batteriet till ett minimum för att minimera kabelspänningsförluster.
Av säkerhetsskäl bör denna produkt installeras i en värmeresistent miljö. Du bör förhindra närvaron av exempelvis kemikalier, syntetiska komponenter, gardiner eller andra textilier m.m. i den omedelbara närheten.
8.2. Anslutning av batterikablar
För att utnyttja produktens fulla kapacitet bör batterier med tillräcklig kapacitet och batterikablar med tillräckligt tvärsnitt användas. Se tabell.
24/ 3000/ 70 GX | 48/ 3000/ 35 GX | 48/ 5000/ 70 GX | |
|---|---|---|---|
Rekommenderad batterikapacitet (Ah) | 200 - 700 | 100-400 | 200 - 800 |
Rekommenderad DC-säkring | 300 A | 125 A | 200 A |
Rekommenderat tvärsnitt (mm2) per + och - anslutningspol | |||
0 – 5 m | 50 mm2 | 35 mm² | 70 mm2 |
5 – 10 m | 95 mm² | 70 mm² | 2 x 70 mm² |
Anmärkning: Internt motstånd är den viktiga faktorn när man arbetar med batterier med låg kapacitet. Vänligen kontakta er leverantör eller se relevanta delar av vår bok ”Energy Unlimited” som kan laddas ned från vår hemsida.
8.3. Procedur för batterianslutning
Gör följande för att ansluta batterikablarna:
Varning
Använd en isolerad hylsnyckel för att undvika kortslutning av batteriet. Undvik att kortsluta batterikablarna.
Varning
Speciell försiktighet och uppmärksamhet måste vidtas vid anslutning av batteriet. Innan anslutning måste den korrekta polariteten fastställas med en multimeter. Om ett batteri med fel polaritet ansluts kommer enheten att förstöras och det täcks inte av garantin.

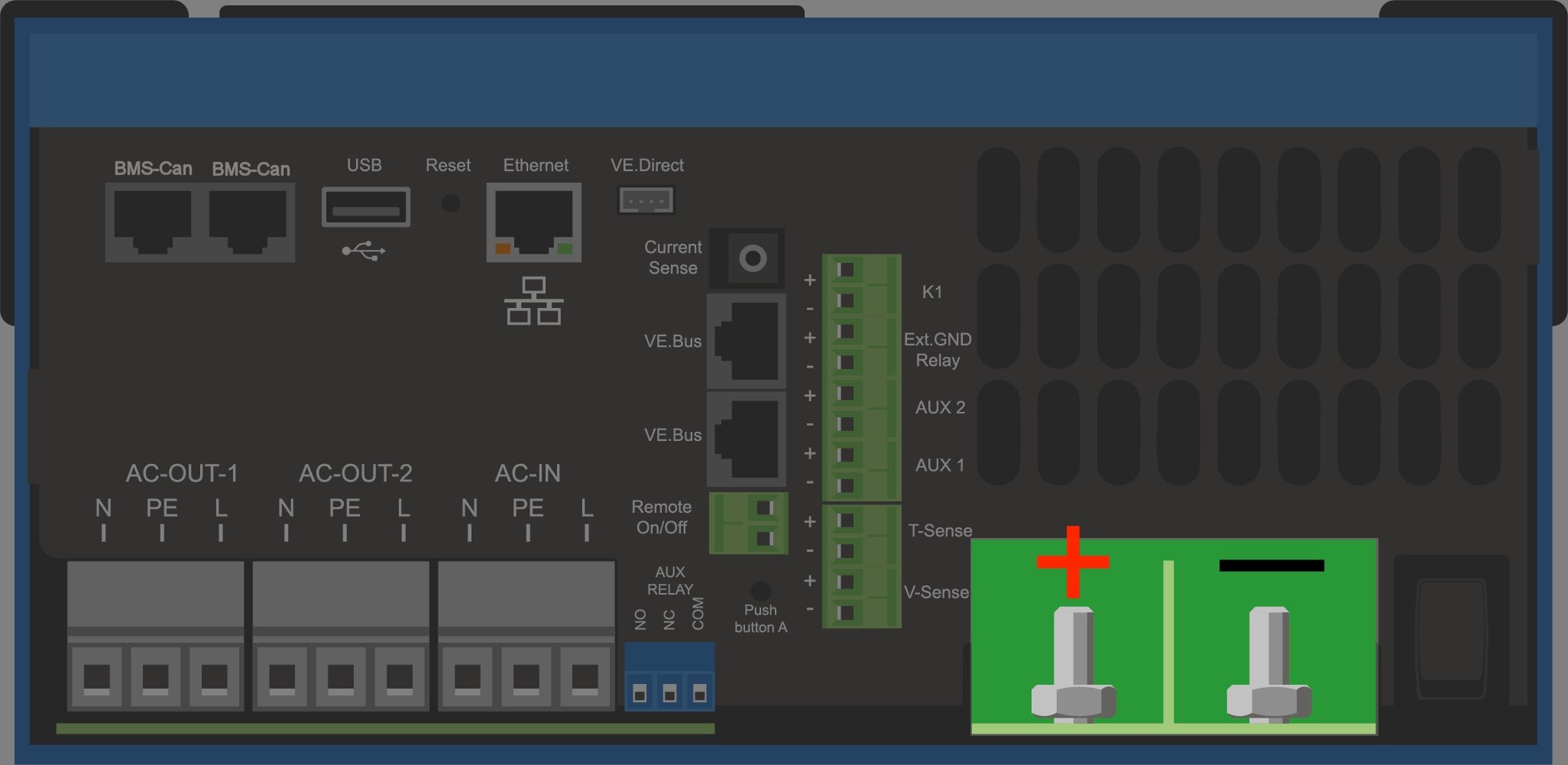

Skruva loss de två skruvarna längst ner på höljet och avlägsna servicepanelen.
Anslut batterikablarna. Först -kabeln och sen +. Tänk på att det kan uppstå en gnista när du ansluter batterierna.
Skruva åt muttrarna till föreskrivet vridmoment för minimalt kontaktmotstånd.
8.4. Anslutning av AC-kablage
Varning
Detta är en produkt av säkerhetsklass I (levereras med en jordplint av säkerhetsskäl). Dess AC-ingång och/eller utgångspoler och/eller jordningspunkt på insidan av produkten måste förses med en permanent jordningspunkt av säkerhetsskäl. Se bilaga A.
För en fast installation kan en oavbruten jordning säkras med hjälp av AC-ingångens jordkabel. Annars måste höljet jordas.
Den här produkten är utrustad med ett jordrelä (relä H, se bilaga B) som automatiskt ansluter den neutrala utgången till chasssit om ingen extern AC-källa är tillgänglig. Om en extern AC-källa är tillgänglig kommer jordrelä H att öppnas innan ingångssäkerhetsreläet stängs. Detta säkerställer korrekt funktion för en jordläckagebrytare som är ansluten till utgången.
För en rörlig installation (till exempel med en landströmkontakt), innebär bortkoppling av landanslutningen att även jordanslutningen kopplas bort samtidigt. I detta fall måste höljet anslutas till chassit (på fordonet) eller till skrovet eller jordningsplattan (på båten). När det gäller en båt rekommenderas inte direkt anslutning till landjordning på grund av möjlig galvanisk korrosion. Lösningen för detta är att använda en isoleringstransformator.

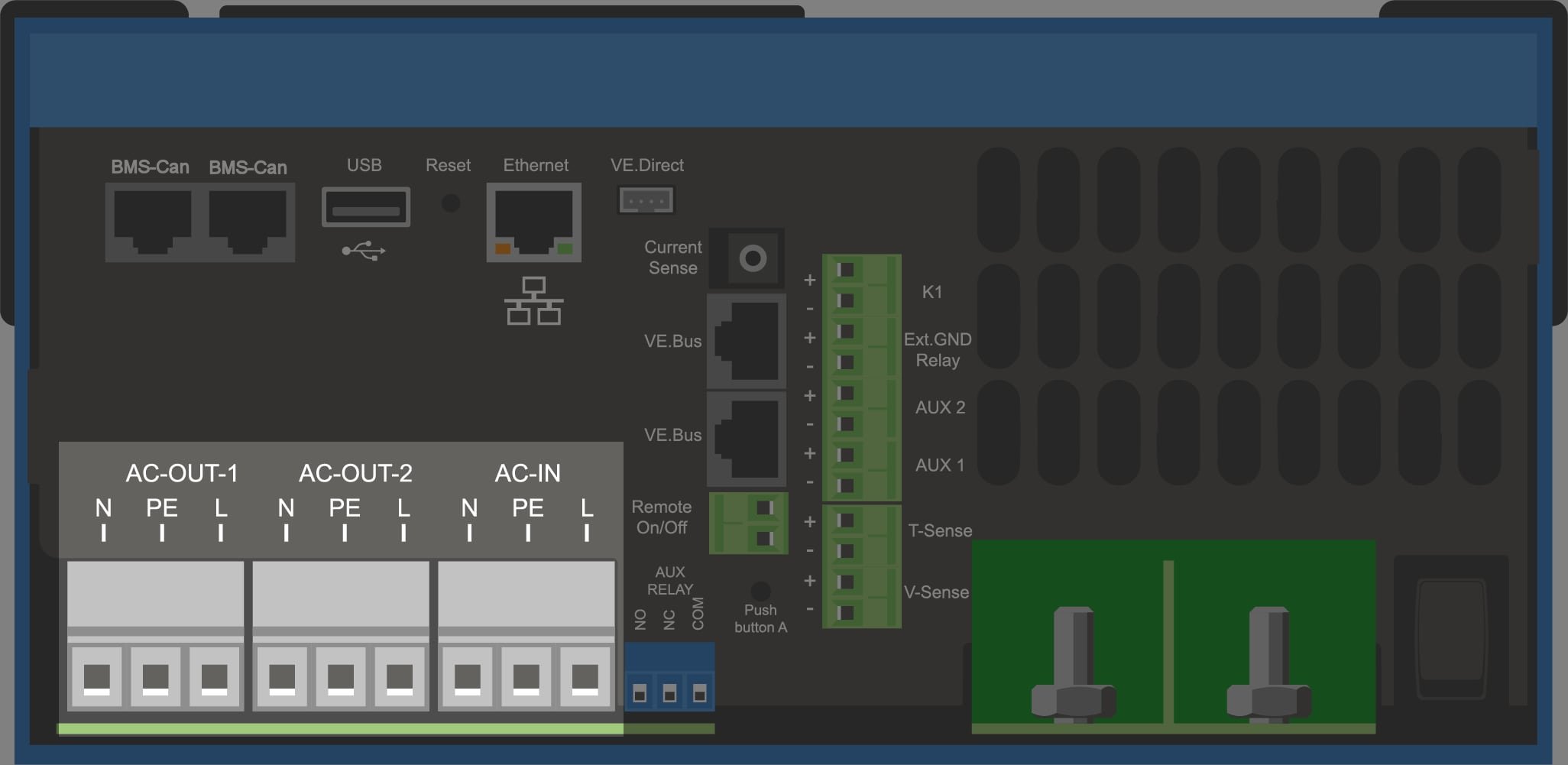

Terminalblocken återfinns på det tryckta kretskortet, se Appendix A.
Växla inte neutral och fas när du ansluter AC.
Växelriktaren har en isolationstransformator för nätfrekvensen. Detta utesluter möjligheten till DC-ström på någon AC-port. Därför kan typ A RCD: er användas.
AC-in AC-ingångskabeln kan anslutas till terminalblock "AC–in". Från vänster till höger: "N" (neutral), "PE" (jord) och "L" (fas) AC-ingången måste skyddas av en säkring eller magnetisk brytare på 32 A eller mindre och kabelns tvärsnitt måste vara av lämplig storlek. Om den inkommande AC-tillförseln har ett lägre värde, bör säkringen eller den magnetiska brytaren ändras i enlighet med detta.
AC-out-1 AC-utgångskabeln kan anslutas direkt till terminalblock "AC-out". Från vänster till höger: "N" (neutral), "PE" (jord) och "L" (fas) Med PowerAssist-funktionen kan Multi lägga till upp till 3 kVA (dvs. 3000 / 230 = 13 A) till uteffekten under perioder med höga strömkrav. Tillsammans med en maximal ingångsström på 32 A betyder detta att utgången kan förse upp till 32 + 13 = 45 A. En jordläckagebrytare och en säkring eller brytare med kapacitet att hantera förväntad belastning måste inkluderas tillsammans med utgången och kabelns tvärsnitt måste vara av lämplig storlek.
AC-out-2 En andra utgång är tillgänglig som kopplar bort sin belastning i händelse av batteridrift. På dessa terminaler, ansluts utrustning som endast kan fungera om AC-spänning är tillgänglig på AC-in-1, t.ex. en elektrisk varmvattenberedare eller luftkonditioneringsapparat. Belastningen för AC-out-2 kopplas bort omedelbart när växelriktare/laddaren växlar över till batteridrift. Efter att AC-ström blir tillgänglig på AC-in-1, kommer belastningen på AC-out-2 att återanslutas med en försening på cirka 2 minuter. Detta är för att tillåta generatorn att stabiliseras.
8.5. Valfria anslutningar
Ett antal extra anslutningar är möjliga:
8.5.1. Fjärrkontroll
Produkten kan fjärrstyras på två sätt.
Med en extern switch (anslutning till terminal M, se bilaga A). Fungerar endast om brytaren på enheten är inställd till ”på”.
Med en Digital MultiControl-panel (ansluten till en av de två RJ45-uttag L, se bilaga A). Fungerar endast om brytaren på enheten är inställd till ”på”.
Digital MultiControl-panelen har en vridknapp där den maximala strömmen för AC-inmatning kan ställas in: hänvisning till PowerControl och PowerAssist
8.5.2. Programmerbart relä
Produkten är utrustad med ett programmerbart relä. Reläet kan programmeras för olika tillämpningar, exempelvis som ett startrelä.
8.5.3. Programmerbara analoga/digitala ingångs- och utgångsportar
Produkten är utrustad med två analoga/digitala ingångs-/utgångsportar.
Dessa portar kan användas till många olika ändamål. Ett användningsområde är för kommunikation med ett BMS-system på ett litiumjonbatteri.
8.5.4. Spänningsgivare (anslutningsterminal J, se bilaga A)
För att kompensera möjliga kabelförluster under laddning kan två kontrollkablar anslutas med vilka spänningen kan mätas direkt från batteriet eller från de positiva eller negativa distributionspunkterna. Använd kabel med ett tvärsnitt på 0,75 mm².
Under batteriladdning, kommer växelriktaren/laddaren att kompensera spänningsfall via DC-kablar på upp till max 1 volt (dvs. 1 V via den positiva anslutningen och 1 V via den negativa anslutningen). Om spänningsfallet riskerar att bli större än 1 V begränsas laddningsströmmen på ett sådant sätt att spänningsfallet förblir begränsat till 1 V.
8.5.5. Temperaturgivare (anslutningsterminal J, se bilaga A)
För temperaturkompenserad laddning kan temperaturgivaren (med växelriktaren/laddaren) anslutas. Sensorn är isolerad och måste anslutas till batteriets negativa pol.
8.5.6. Parallellanslutningar
Det är nödvändigt att använda identiska enheter för trefas och parallella system. I det här fallet, eftersom endast en GX-enhet tillåts per system, om du vill parallell- eller trefaskoppla med den här produkten måste du hitta samma modell MultiPlus-II för ihopparning.
För att få hjälp med att hitta identiska enheter, fundera istället på om du kan använda MultiPlus-II för parallell- och trefassystem och en extern GX-enhet.
Upp till sex enheter kan kopplas in parallellt. Följande villkor måste uppfyllas om du ska koppla den här produkten med MultiPlus-II i ett parallellsystem:
Varning
Det är väsentligt att den negativa batteripolen mellan enheterna alltid är ansluten. Det är inte tillåtet att använda en kretsbrytare på den negativa.
Alla enheter måste anslutas till samma batteri.
Max sex enheter kan parallellanslutas.
Enheterna måste vara identiska (förutom GX-delen) och ha samma fasta programvara.
DC-anslutningskablarna till enheterna måste ha samma längd och tvärsnitt.
Om en positiv och en negativ DC-distributionspunkt används måste tvärsnittet för anslutningen mellan batterierna och DC-distributionspunkten vara minst lika med summan av det tvärsnitt som krävs för anslutningarna mellan distributionspunkten och enheterna.
Sammanlänka alltid de negativa batterikablarna innan du placerar UTP-kablarna.
Placera enheterna nära varandra, men tillåt minst 10cm i ventilationssyfte under, ovanför och vid sidan om enheterna.
UTP-kablar måste anslutas direkt från en enhet till en annan (och till fjärrpanelen). Anslutnings-/delningsboxar är inte tillåtna.
Endast en fjärrkontrollsenhet (panel eller switch) kan anslutas till systemet. Det betyder endast en GX. Om flera GX-modeller ska kopplas parallellt, i serie eller i trefas måste den interna anslutningen mellan GX-kort och andra komponenter kopplas från. Därför rekommenderar vi att du använder MultiPlus-modellerna utan inbyggd GX för dessa system.
8.5.7. Trefasdrift
Produkten kan även användas i trefaskonfiguration i y-koppling. För att uppnå detta upprättas en anslutning mellan enheterna med hjälp av en standardkabel av RJ45 UTP-typ (samma som för parallelldrift). Systemetkräver efterföljande konfiguration.
Förutsättningar: Se avsnittet om spänningssensor
Obs: Proukten är inte lämpad för trefaskonfiguration i deltakoppling (Δ).
När AS4777.2-elnätskoden har valts i VEConfigure tillåts endast 2 enheter parallellt per fas i ett trefasystem.
För fullständiga detaljer om parallell- och trefaskonfiguration bör ni alltid diskutera med er Victron-distributör först och se den här manualen:
https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
8.5.8. Anslutning till VRM-portalen
För att kunna ansluta produkten till VRM krävs en internetanslutning. Det ska ske med WiFi, eller att föredra, med en fast kopplad Ethernetkabel till en internetansluten router.
Plats-id för VRM hittar du på ett klistermärke i kabelanslutningsområdet på enheten.
För mer information om hur man ställer in VRM, gå till VRM Getting Started Manual.
