8. Installation
Ce produit contient des tensions potentiellement dangereuses. Il ne doit être installé que sous la supervision d'un installateur qualifié qualifié ayant la formation appropriée et soumis aux exigences locales. Veuillez contacter Victron Energy pour plus d'informations ou la formation nécessaire
8.1. Emplacement
Le produit doit être installé dans un endroit sec et bien ventilé, aussi près que possible des batteries. Conserver un espace libre d'au moins 10 cm autour de l'appareil pour son refroidissement.
Avertissement
Une température ambiante trop élevée aura les conséquences suivantes :
Réduction de la longévité.
Courant de charge réduit.
Puissance de crête réduite ou arrêt total de l'onduleur. Ne jamais placer l'appareil directement au-dessus des batteries.
Ce produit convient peut être monté au mur. Pour le montage, un crochet et deux orifices sont disponibles à l'arrière du boîtier (voir l'annexe G). L'appareil peut être monté horizontalement ou verticalement. Pour un refroidissement optimal, le montage vertical est préférable.
Avertissement
L'intérieur de l'appareil doit rester accessible après l'installation.
Conservez une distance minimale entre l'appareil et les batteries afin de réduire les pertes de tension dans les câbles.
Pour des raisons de sécurité, cet appareil doit être installé dans un environnement résistant à la chaleur. Évitez la présence de produits tels que des produits chimiques, des composants synthétiques, des rideaux ou d'autres textiles, à proximité de l'appareil.
8.2. Branchement des câbles de batterie
Pour bénéficier de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. Voir tableau.
24/3000/70 GX | 48/3000/35 GX | 48/5000/70 GX | |
|---|---|---|---|
Capacité de batterie recommandée (Ah) | 200 - 700 | 100-400 | 200 - 800 |
Fusible CC recommandé | 300 A | 125 A | 200 A |
Section recommandée (mm²) par borne de raccordement + et - | |||
0 – 5 m | 50 mm2 | 35 mm² | 70 mm2 |
5 - 10 m | 95 mm² | 70 mm² | 2 x 70 mm² |
Remarque : la résistance interne est un facteur important si vous utilisez des batteries de faible capacité. Veuillez consulter votre fournisseur ou les chapitres correspondants dans notre livre « Énergie Sans Limites », téléchargeable sur notre site web.
8.3. Procédure de raccordement de la batterie
Procédez comme suit pour raccorder les câbles de batterie :
Avertissement
Utilisez une clé à pipe isolante afin d’éviter de court-circuiter la batterie. Évitez de court-circuiter les câbles de la batterie.
Avertissement
Lorsque vous raccordez la batterie, vous devez être particulièrement attentif et précautionneux. La polarité correcte doit être confirmée avec un multimètre avant la connexion. La connexion d’une batterie avec une polarité incorrecte détruira l’appareil et n’est pas couverte par la garantie.

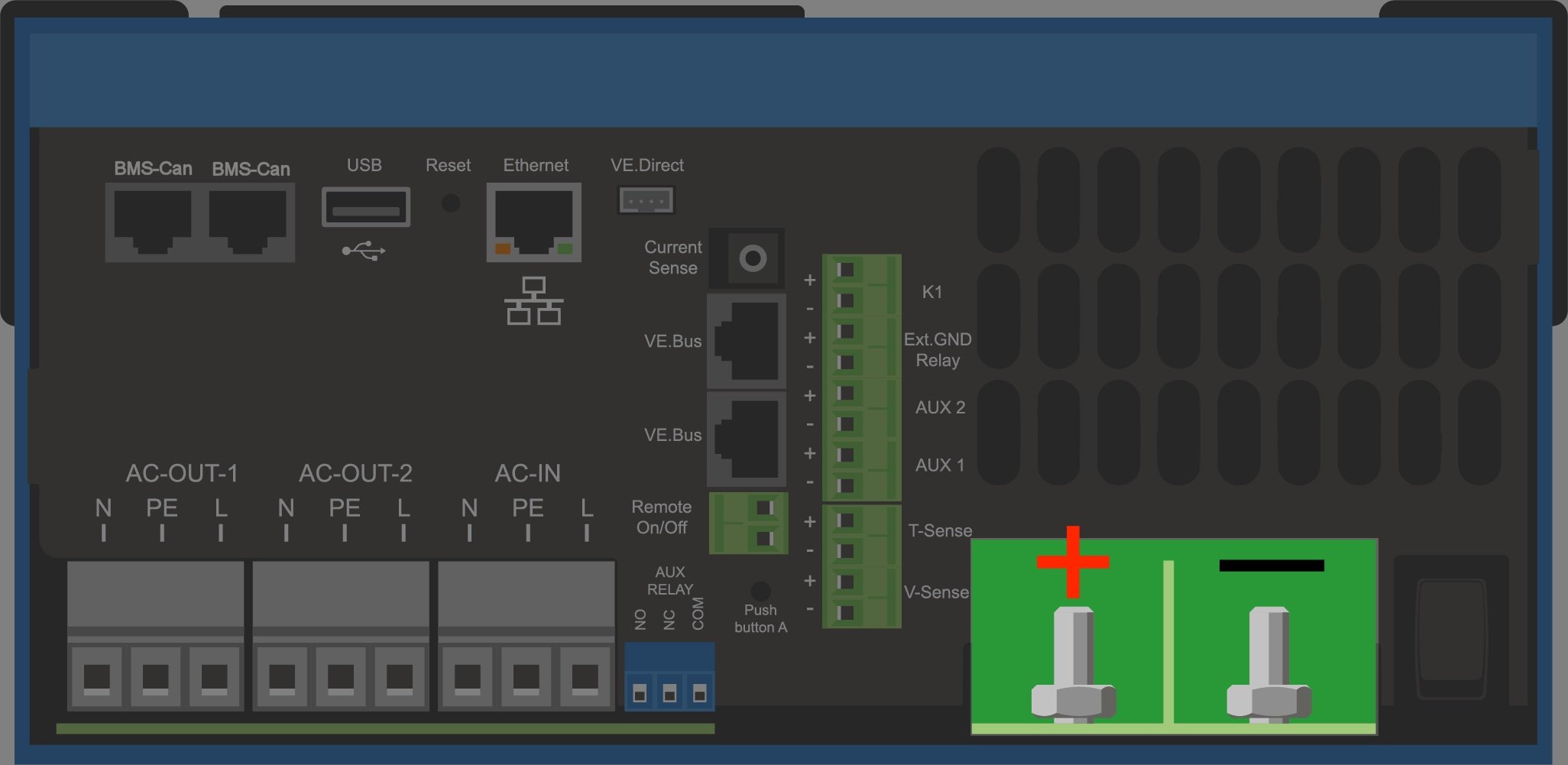

Desserrez les deux vis au bas du boîtier et retirez le panneau de service.
Connectez les câbles de la batterie. D'abord le câble - puis le +. N'oubliez pas qu'il peut y avoir une étincelle lors de brancher la batterie.
Serrer les écrous aux couples prescrits pour une résistance de contact minimale.
8.4. Branchement du câblage CA
Avertissement
Ce produit appartient à la classe de sécurité I (fourni avec une borne de terre pour des raisons de sécurité). Ses bornes d'entrée et / ou de sortie CA et/ou son point de mise à la terre à l'intérieur du produit doivent être pourvus d'un point de mise à la terre sans interruption pour des raisons de sécurité. voir l'annexe A.
Sur une installation fixe, une mise à la terre sans coupure peut être sécurisée au moyen du câble de terre de l’entrée CA. Autrement, le boîtier doit être mis à la masse.
Ce produit est fourni avec un relais de mise à la terre (relais H, voir l'annexe B) qui connecte automatiquement la sortie neutre au châssis si aucune alimentation CA externe n'est disponible. Lorsqu'une source externe CA est fournie, le relais de terre H s'ouvre avant que le relais de sécurité d’entrée ne se ferme. Cela permet le fonctionnement correct d’un coupe-circuit de fuite à la terre connecté sur la sortie.
Pour les installations mobiles, (par exemple avec une prise de courant de quai), le fait d’interrompre la connexion de quai va déconnecter simultanément la connexion de mise à la terre. Dans ce cas, le boîtier de l’appareil doit être raccordé au châssis (du véhicule), ou à la plaque de terre ou à la coque (du bateau). Dans le cas de bateaux, une connexion directe à la terre n’est pas recommandée en raison des risques de corrosion galvaniques. Dans ce cas, la solution est l’utilisation d’un transformateur d’isolement.
Les borniers sont disponibles sur la carte du circuit imprimé. Voir Annexe A.
Ne pas inverser le fil du neutre et celui de la phase en branchant l'alimentation CA.
L’onduleur incorpore un transformateur d’isolation de fréquence du secteur. Il permet d’éviter d’avoir du courant CC sur un port CA. Par conséquent, un RCD type A peut être utilisé.

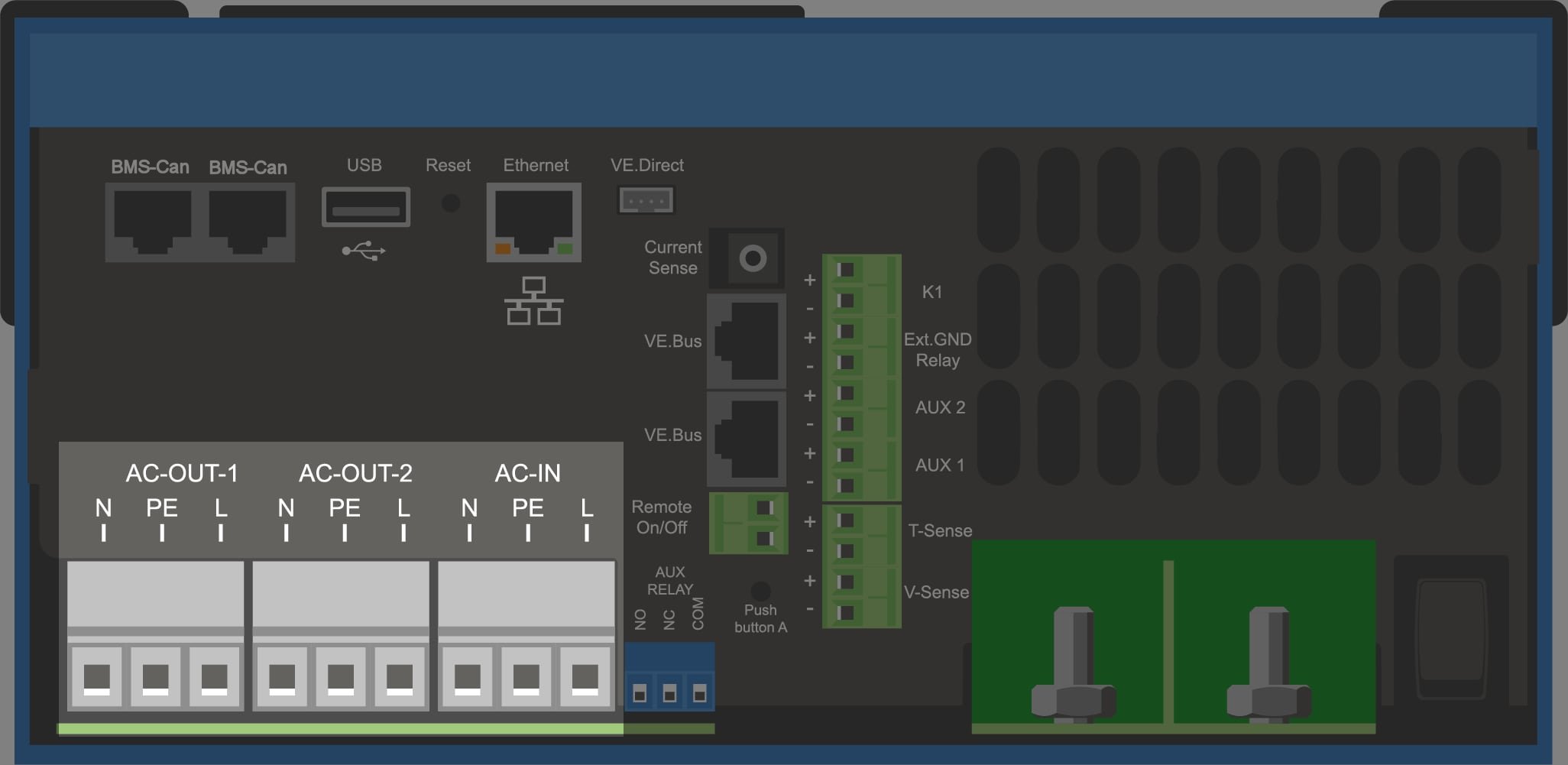

AC-in Le câble d'entrée AC peut être connecté au bornier « AC – in ». De gauche à droite : « N » (neutre), « PE » (terre) et « L » (phase) L’entrée CA doit être protégée par un fusible ou un disjoncteur magnétique de 32 A maximum, et la section des câbles doit être dimensionnée en conséquence. Si la valeur nominale de la puissance d’entrée CA est inférieure, le fusible ou le disjoncteur magnétique doit être calibré en conséquence.
AC-out-1 Le câble de sortie CA peut être connecté directement au bornier « AC-out ». De gauche à droite : "N" (neutre), "PE" (terre) et "L" (phase) Grâce à sa fonction PowerAssist, le Multi peut ajouter jusqu'à 3 kVA (soit 3000/230 = 13 A) à la sortie pendant les périodes de pic de puissance. Avec un courant d'entrée maximal de 32A, cela signifie que la sortie peut alimenter jusqu'à 32 + 13 = 45 A. Un disjoncteur de fuite à la terre et un fusible ou un coupe-circuit destiné à supporter la charge attendue, doivent être inclus en série avec la sortie, et la section du câble doit être dimensionnée en conséquence.
AC-out-2 Une seconde sortie est disponible pour déconnecter sa charge en cas de fonctionnement de la batterie. Sur ces bornes, l’équipement connecté ne peut fonctionner que si la tension CA est disponible sur AC-in-1, par exemple, une chaudière électrique ou un climatiseur. La charge sur AC-out-2 est déconnectée immédiatement lorsque l’onduleur/chargeur passe en mode batterie. Une fois que la puissance CA est disponible sur AC-in-1, la charge en AC-out-2 se reconnectera après un laps de temps d’environ 2 minutes. Ceci permettra de stabiliser un générateur.
8.5. Connexions en option
Un certain nombre de connexions optionnelles sont possibles :
8.5.1. Contrôle à distance
L'appareil peut être contrôlé à distance de deux façons.
Avec un interrupteur externe (borne de connexion M, voir Annexe A). Fonctionne uniquement si l'interrupteur de l'appareil est réglé sur « Marche (On) ».
Avec un panneau Digital Multi Control (connecté à l'une des deux prises RJ45 L, voir Annexe A). Fonctionne uniquement si l'interrupteur de l'appareil est réglé sur « Marche (On) »
Le panneau Digital Multi Control possède un bouton rotatif avec lequel le courant maximum de l'entrée CA peut être réglé : voir PowerControl et PowerAssist.
8.5.2. Relais programmable
Le produit est équipé d’un relais programmable. Ce relais peut être programmé pour différentes applications, comme par exemple en tant que relais de démarrage
8.5.3. Ports programmables d'entrée/sortie analogique/numérique
Le produit est équipé de deux ports d'entrée/sortie analogique/numérique.
Ces ports peuvent être utilisés de différentes manières. Une application possible consiste à communiquer avec le BMS d’une batterie au lithium-ion.
8.5.4. Sonde de tension (Borne de connexion J, voir l’annexe A)
Pour compenser des pertes possibles dans les câbles au cours du processus de charge, une sonde à deux fils peut être raccordée directement à la batterie ou aux points de distribution positifs ou négatifs afin de pouvoir mesurer la tension. Utilisez des câbles avec une section de 0,75 mm².
Pendant la charge de la batterie, l’onduleur/chargeur compensera la chute de tension sur les câbles CC jusqu’à un maximum de 1 volt (soit 1 V sur la connexion positive et 1 V sur la connexion négative). S'il y a un risque que les chutes de tension soient plus importantes que 1 V, le courant de charge sera limité de telle manière que la chute de tension restera limitée à 1 V.
8.5.5. Sonde de température (borne de connexion J, voir l’annexe A)
Pour une charge compensée en température, vous pouvez connecter le capteur de température (fourni avec l’onduleur/chargeur). La sonde est isolée et doit être fixée à la borne négative de la batterie.
8.5.6. Connexion en parallèle
Il est nécessaire d’utiliser des unités identiques pour les systèmes triphasés et parallèles. Dans ce cas, comme un seul appareil GX est autorisé par système, si vous souhaitez mettre en parallèle et/ou triphasé avec ce produit, vous devez trouver le même modèle MultiPlus-II à coupler.
Pour vous aider à trouver des unités identiques, envisagez plutôt d'utiliser MultiPlus-II pour les systèmes parallèles et triphasés, et un appareil GX externe.
Jusqu'à six unités peuvent être raccordées en parallèle. Lors de la connexion de ce produit avec MultiPlus-II dans un système parallèle, les conditions suivantes doivent être remplies :
Avertissement
Il est essentiel que la borne négative de la batterie entre les unités soit toujours connectée. Un fusible ou un disjoncteur n'est pas autorisé sur le négatif.
Toutes les unités doivent être connectées à la même batterie.
Un maximum de six unités peut être connecté en parallèle.
Les appareils doivent être identiques (à l'exception de la partie GX) et avoir le même firmware.
Les câbles de raccordement CC entre les appareils doivent être de longueur égale et de section identique.
Si un point de distribution CC positif et négatif est utilisé, la section de la connexion entre les batteries et le point de distribution CC doit au moins être égale à la somme des sections transversales requises des connexions entre le point de distribution et les unités.
Connectez toujours les câbles négatifs de la batterie avant de placer les câbles UTP.
Placez les unités les unes à côté des autres, mais laissez au moins 10 cm à des fins de ventilation sous, au-dessus et à côté des unités.
Les câbles UTP doivent être branchés directement entre les appareils (et le tableau de commande). Les boîtiers de connexion/séparation ne sont pas autorisés.
Un seul moyen de commande à distance (tableau ou interrupteur) peut être raccordé au système. Cela veut dire un seul GX. Si plusieurs modèles GX doivent être connectés en parallèle ou en mode triphasé, la connexion interne entre la carte GX et les autres éléments doit être déconnectée. C'est pourquoi, nous vous recommandons d'utiliser les modèles MultiPlus sans dispositif GX intégré pour ces systèmes.
8.5.7. Fonctionnement triphasé
Le produit peut également être utilisé en configuration étoile (Y) triphasée. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP (comme pour le fonctionnement en parallèle). Le système aura besoin de réglages supplémentaires.
Conditions préalables : voir la section Détection de tension
Remarque : le produit n'est pas adapté à une configuration delta (Δ) triphasée.
Lorsque le code de réseau AS4777.2 a été sélectionné dans VEConfigure, seules 2 unités en parallèle par phase sont autorisées dans un système triphasé.
Pour plus de détails sur la configuration parallèle et triphasée, discutez toujours d'abord avec votre distributeur Victron et consultez ce manuel spécifique
https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
8.5.8. Connexion au portail VRM
La connexion du produit à VRM nécessite une connexion Internet. Cela peut être fait via le wifi, ou de préférence un câble Ethernet câblé vers un routeur connecté sur Internet.
L'ID du site VRM est situé sur un autocollant à l'intérieur de la zone de connexion des câbles de l'appareil.
Pour plus d’informations sur la configuration de VRM, voir le manuel Guide de démarrage de VRM.
