8. Bilaga
8.1. A: Översikt anslutningar
 | |
A | Belastningsanslutning. AC-out-1 Vänster till höger: N (neutral), PE (jord), L (fas) |
B | Belastningsanslutning. AC-out-2 Vänster till höger: N (neutral), PE (jord), L (fas) |
C | AC-in-2 Vänster till höger: N (neutral), PE (jord), L (fas) |
D | AC-in-1 Vänster till höger: N (neutral), PE (jord), L (fas) |
E | Larmkontakt: (vänster till höger) NO, NC, COM. |
F | Tryckknapp A - för att starta utan assistenter |
G | Primär jordanslutning M6 (PE). |
H | Underhållsladdning (endast 12 och 24 V-modeller) |
I | Dubbelt M8 batteri plusanslutning |
J | Dubbelt M8 batteri minusanslutning |
K | brytare: 1=På, 0=Av, ||=endast laddare |
L | Anslutningsdon för fjärrswitch: Kort till switch ”på” |
M | 2x RJ45 VE.Bus-anslutningsdon för fjärrkontroll och/eller parallell- / trefasdrift |
N | Terminal för: Upp/ned:
|

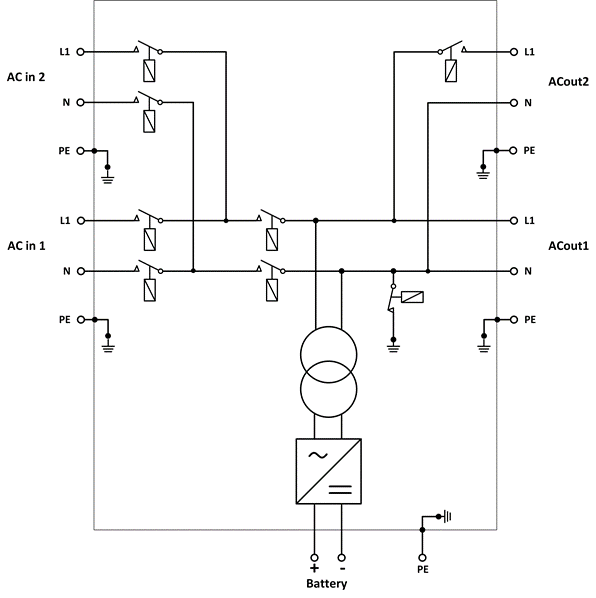

8.2. B: Blockdiagram
*Se tabellen i avsnitt 4.2 ”rekommenderad DC-säkring”.

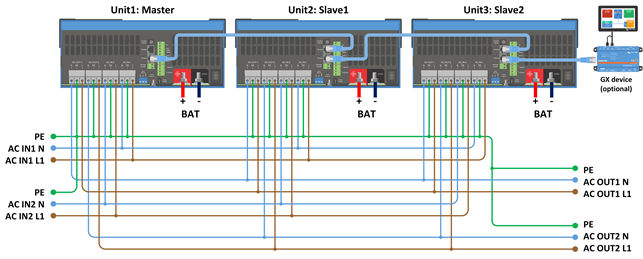

8.3. C: Parallellanslutningsdiagram

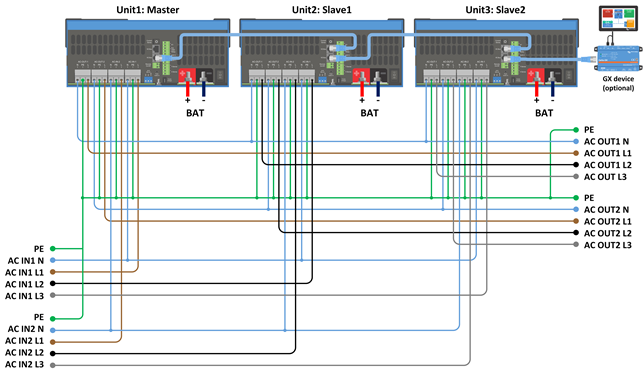

8.4. D: Trefasanslutningsdiagram
8.5. E: Laddningsalgoritm
4-stegsladdning:
Bulk
Anges när laddaren är igång. Konstant ström tillämpas till dess att den nominella batterispänningen uppnås, beroende på temperatur- och ingångsspänningen, och därefter tillämpas konstant effekt upp till den punkt då det börjar bildas för hög gasning (14,4, 28,8 eller 57,6 V med kompenserad temperatur).
BatterySafe
Spänningen som tillämpas på batteriet ökas gradvis till dess att fastställd absorptionsspänning uppnås. Läget BatterySafe är en del av den beräknade absorptionstiden.
Absorption
Absorptionsperioden beror på bulkperioden. Den maximala absorptionstiden är den fastställda maximala absorptionstiden.
Float
Floatspänning tillämpas för att hålla batteriet fullladdat
Förvaring
Efter en dags floatladdning minskar utgångsspänningen till förvaringsnivå. Det är 13,2 V för 12 V, 26,4 V för 24 V och 52,8 V för 48 V-batterier). Detta begränsar vattenförlusten till ett minimum när batteriet förvaras under vintersäsongen. Efter en inställningsbar tidsperiod (standard = 7 dagar) går laddaren in i upprepat absorptionsläge under en inställningsbar tid (standard = en timme) för att ”fräscha upp” batteriet.
8.6. F: Temperaturkompensationstabell
Tabellen ovan visar standardutgångspänningar för float och absorption är vid 25 °C för 12 och 24 V-batteribanker. För en batteribank på 48 V ska du multiplicera 24 V-spänningen med 2.
Reducerad floatspänning följer floatspänningen och höjd absorptionsspännning följer absorptionsspänningen.
Temperaturkompensation tillämpas inte i justerbart läge.

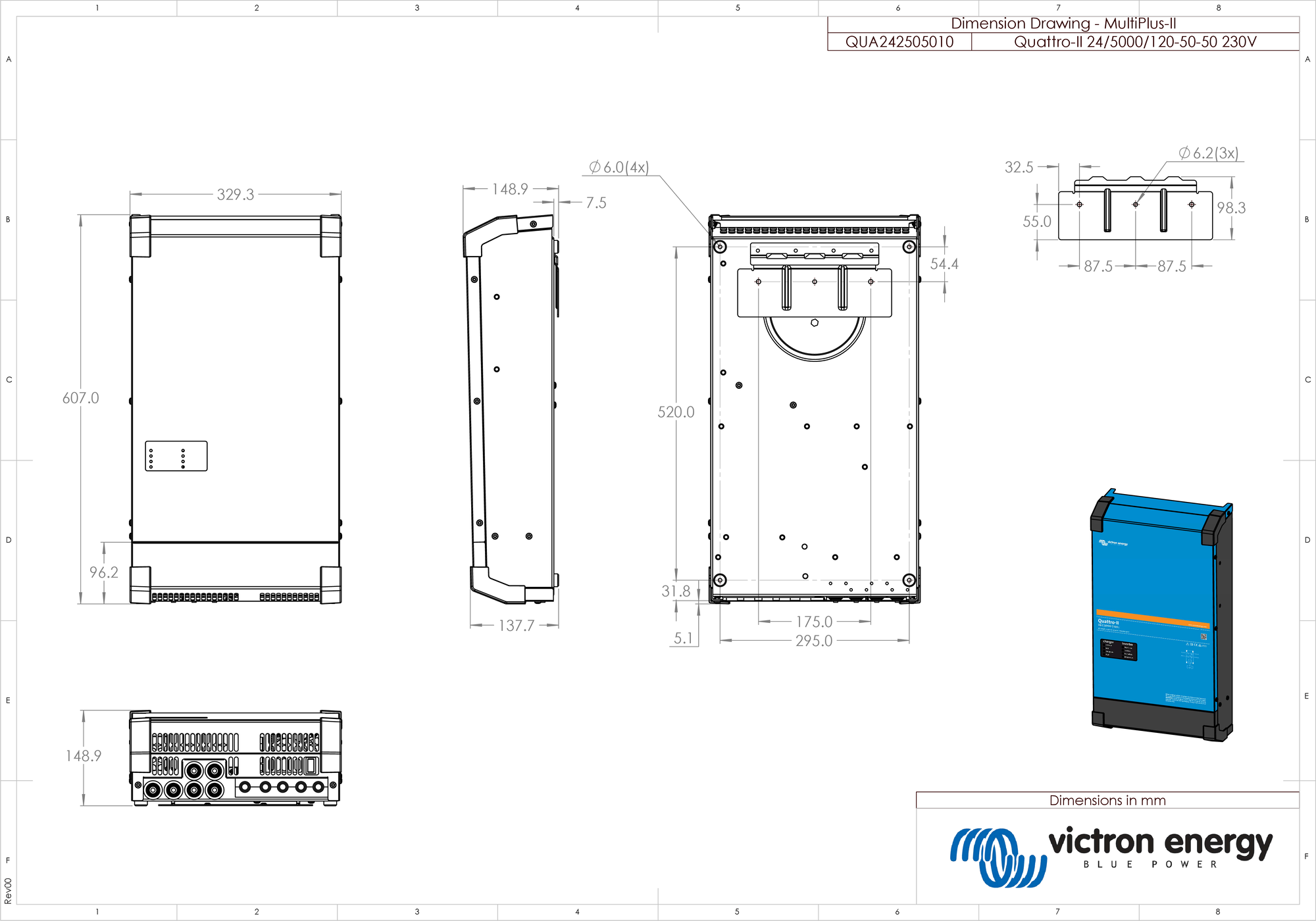

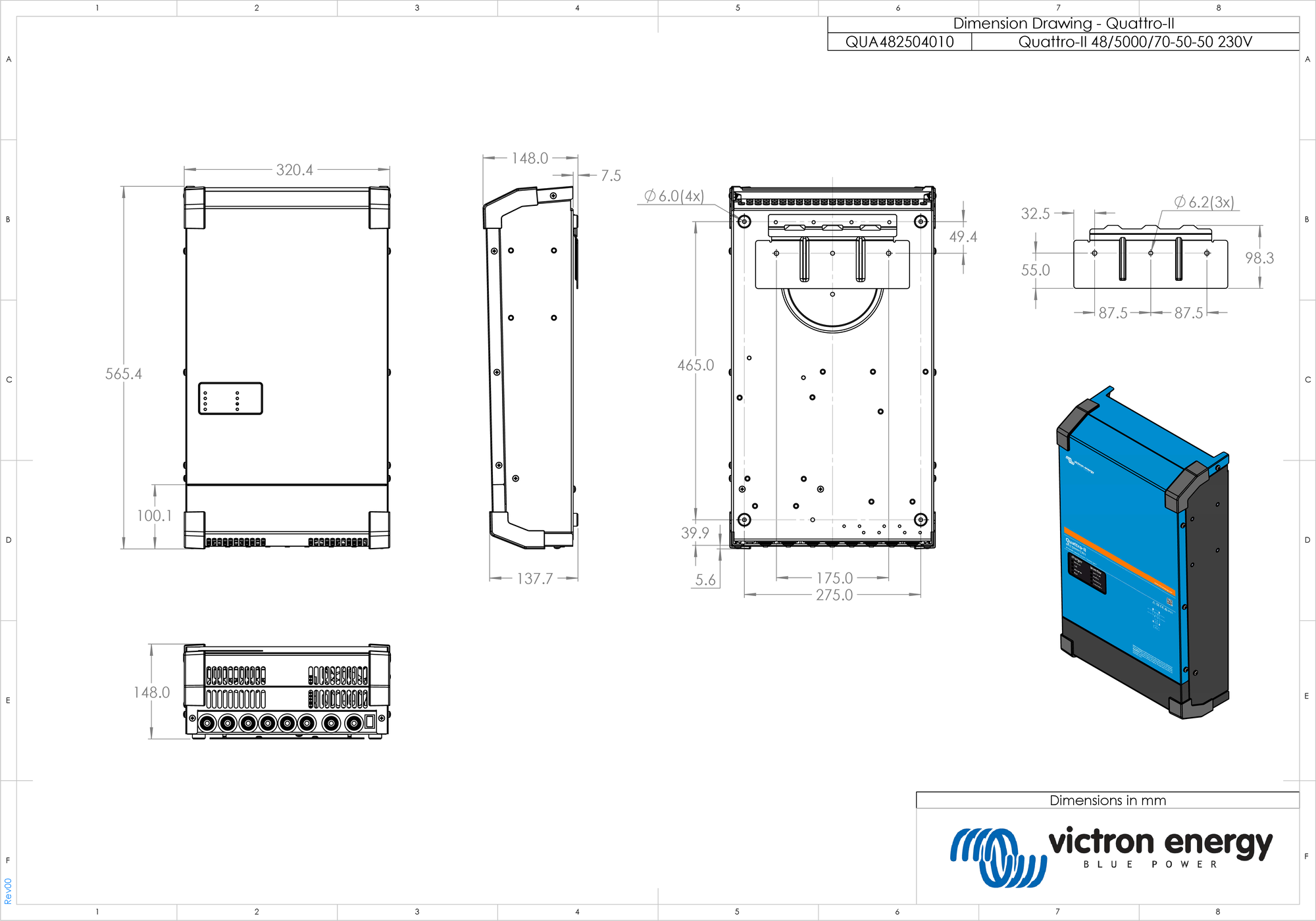

8.7. G: Höljesdimensioner
