8. Apêndice

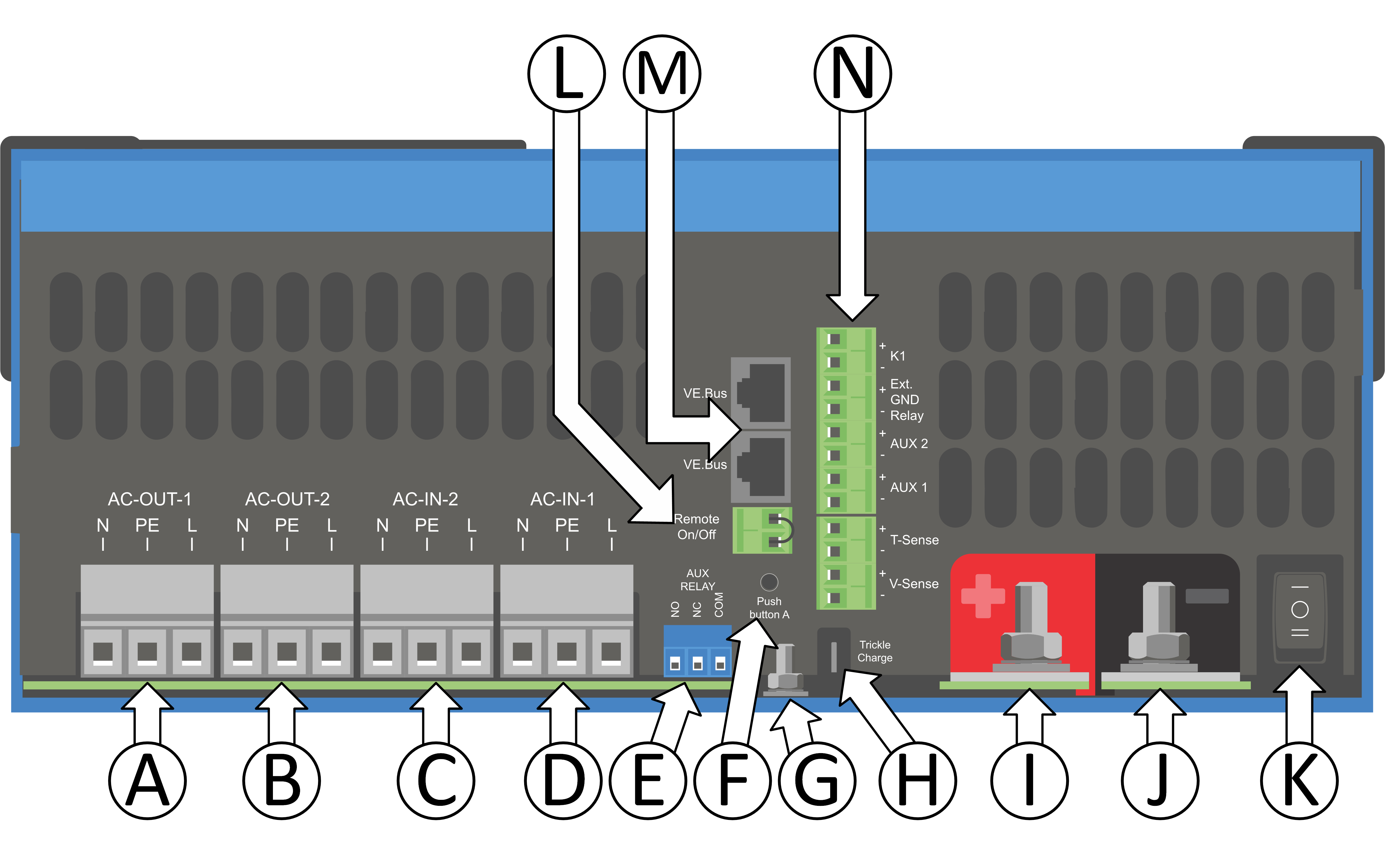

8.1. A: vista geral das ligações
 | |
A | Ligação de carga. AC-out-1. Da esquerda para a direita: N (neutro), PE (terra), L (fase) |
B | Ligação de carga. AC-out-2. Da esquerda para a direita: N (neutro), PE (terra), L (fase) |
C | AC-in-2: Da esquerda para a direita: N (neutro), PE (terra), L (fase) |
D | AC-in-1: Da esquerda para a direita: N (neutro), PE (terra), L (fase) |
E | Contacto do alarme: (da esquerda para a direita) NO, NC, COM. |
F | Botão de pressão A - para um arranque sem assistentes |
G | Ligação à terra primária M6 (PE). |
H | Carga lenta (apenas modelo 12 V e 24 V) |
I | Ligação positiva de bateria M8. |
J | Ligação negativa de bateria M8. |
K | comutador: 1=On, 0=Off, ||=apenas carregador |
L | Conector para o comutador remoto: curto-circuito para “On”. |
M | 2 x fichas RJ45 VE.Bus para painel remoto e/ou funcionamento em paralelo ou trifásico |
N | Terminal para: de cima para baixo:
|
8.2. B: diagrama de blocos
* Consulte a tabela na secção 4.2 «Fusível CC recomendado»

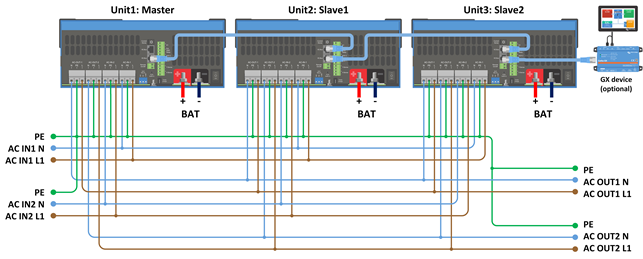

8.3. C: diagrama de ligação em paralelo

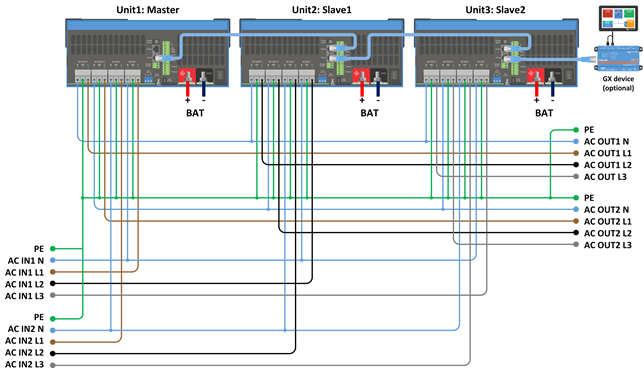

8.4. D: diagrama da ligação trifásica.
8.5. E: algoritmo de carga
Carga de 4 etapas:
«Bulk» (inicial)
Introduzida com o arranque do carregador. A corrente constante é aplicada até atingir a tensão da bateria nominal, dependendo da temperatura e tensão de entrada; depois é aplicada uma potência constante até ao início de uma gaseificação excessiva (14,4 V, 28,8 V ou 57,6 V resp., temperatura compensada).
BatterySafe
A tensão aplicada à bateria aumenta gradualmente até atingir a tensão de absorção configurada. O modo BatterySafe (bateria segura) pertence ao tempo de absorção calculado.
«Absorption» (absorção)
O período de absorção depende do período de carga inicial. O tempo de absorção máximo corresponde ao tempo de absorção máximo.
«Float» (flutuação)
A tensão carregada lenta permite manter a bateria completamente carregada.
Armazenagem
Após um dia em carga de flutuação, a tensão de saída diminui para o nível de armazenagem. Corresponde a 13,2 V resp. 26,4 V (para carregador 24 V e 52,8V 52,8 V). Isto reduzirá a perda de água ao mínimo durante a armazenagem da bateria durante o inverno. Depois de um tempo regulável (defeito =7 dias), o carregador entra no modo absorção repetida durante um período regulável (defeito = uma hora) para reparar a bateria.
8.6. F: gráfico de compensação de temperatura
O gráfico anterior mostra as tensões de saída padrão em Flutuação e Absorção a 25 ºC para bancos de baterias de 12 V e 24 V. Num banco de baterias de 48 V, multiplique as tensões de 24 V por 2.
A tensão de flutuação reduzida sucede à tensão de flutuação e a tensão de absorção sucede à tensão de absorção aumentada.
A compensação da temperatura não se aplica no modo de ajustamento.

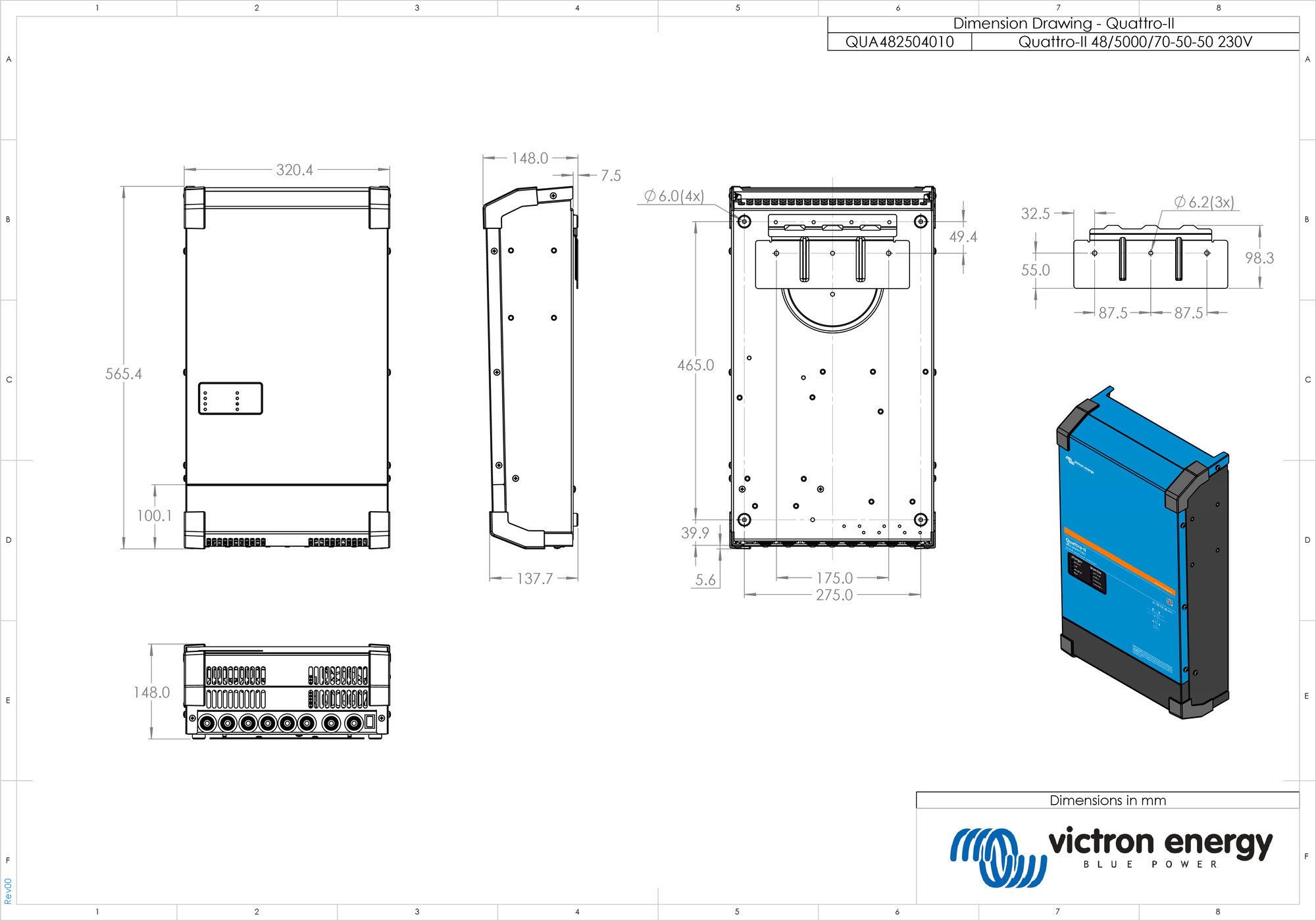

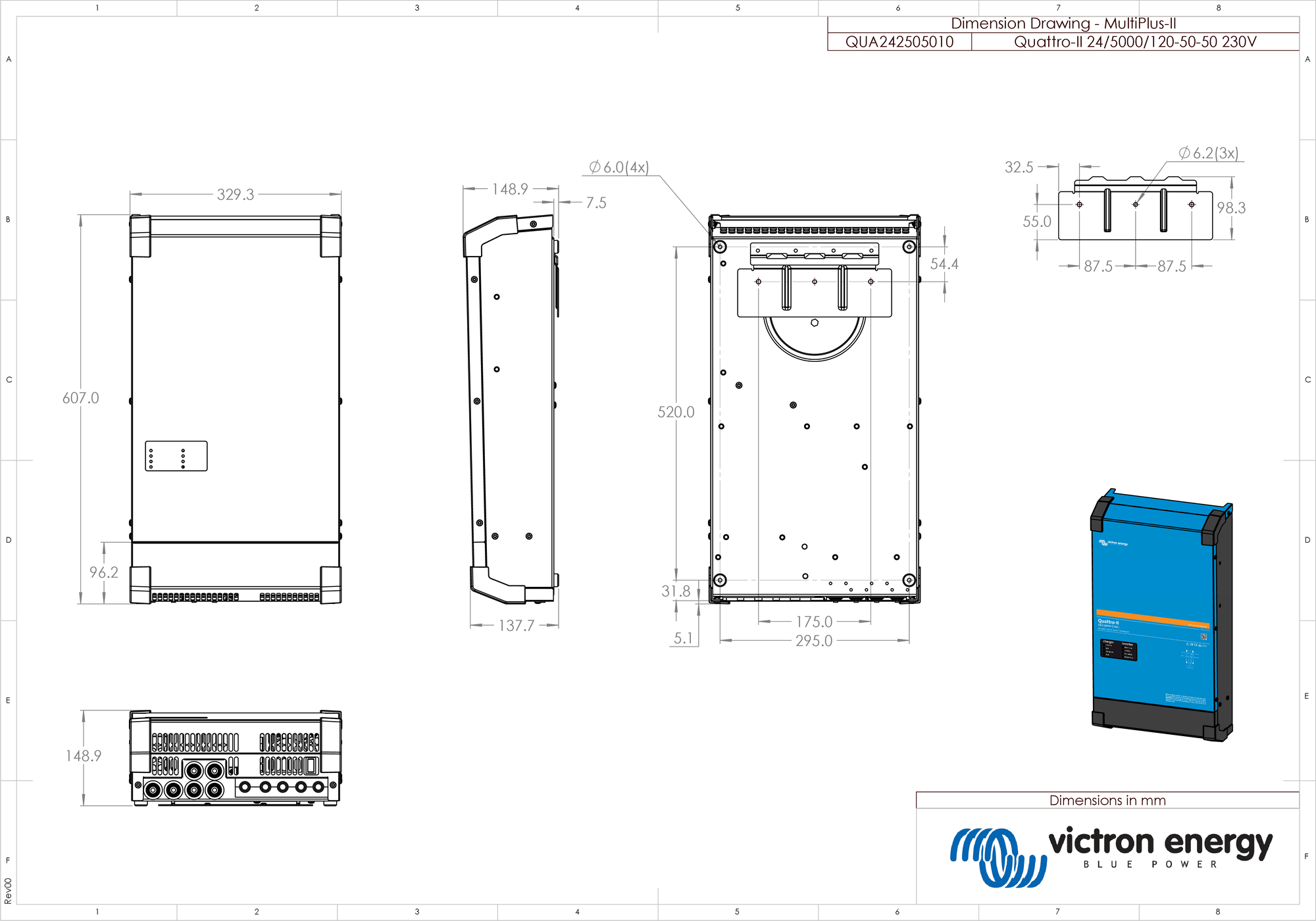

8.7. G: dimensões do invólucro exterior
