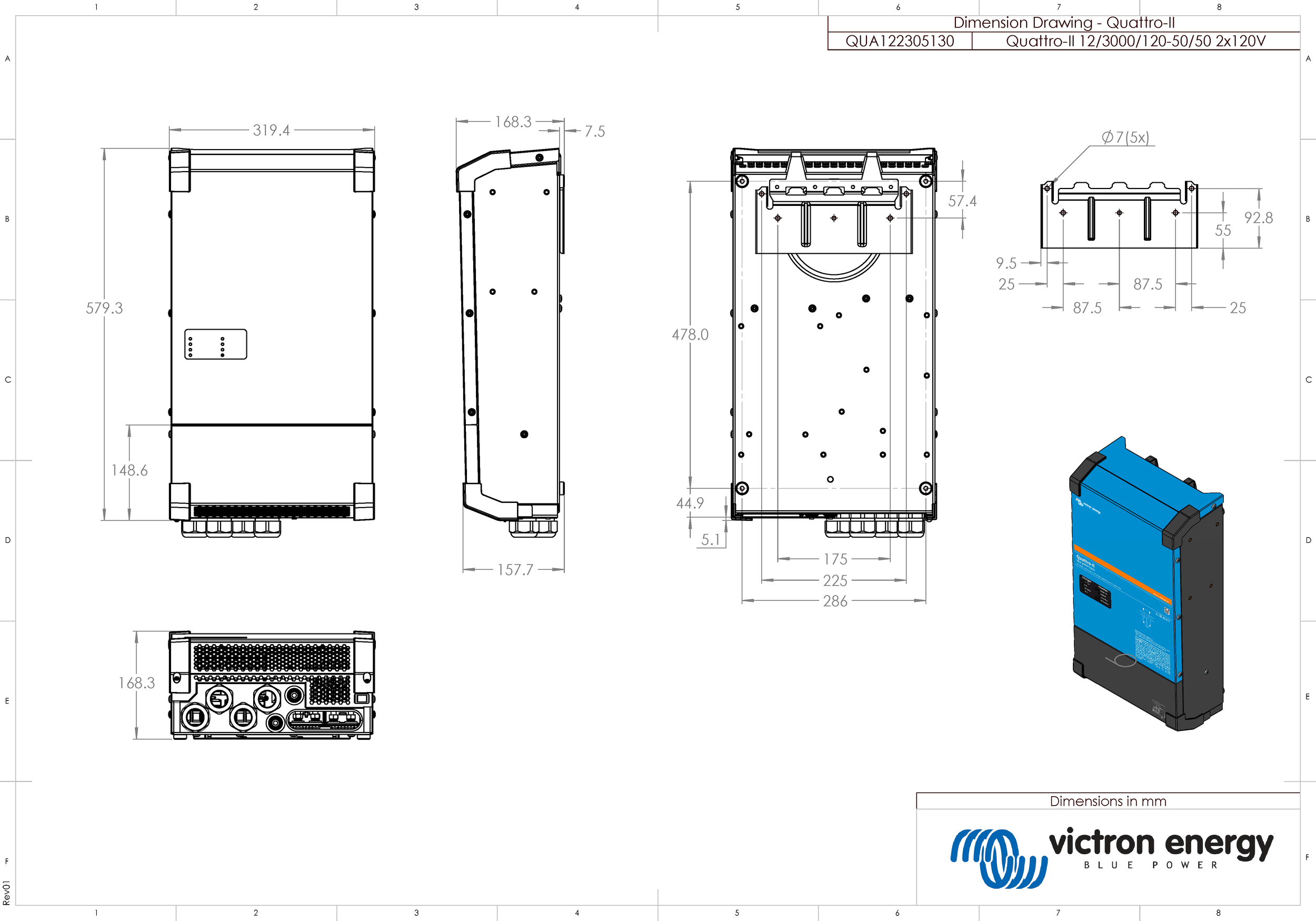

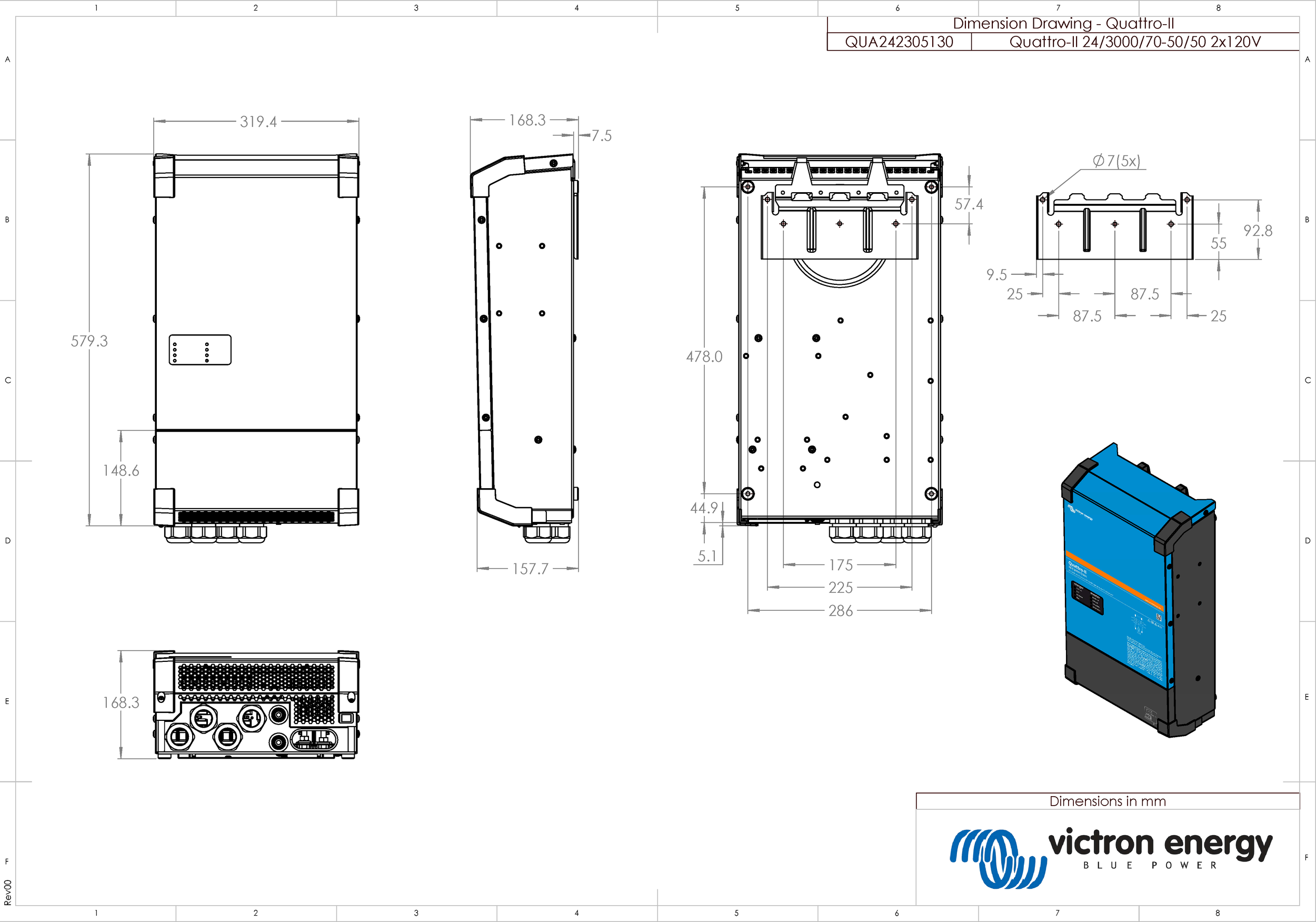

8. APPENDICE

In questa sezione:

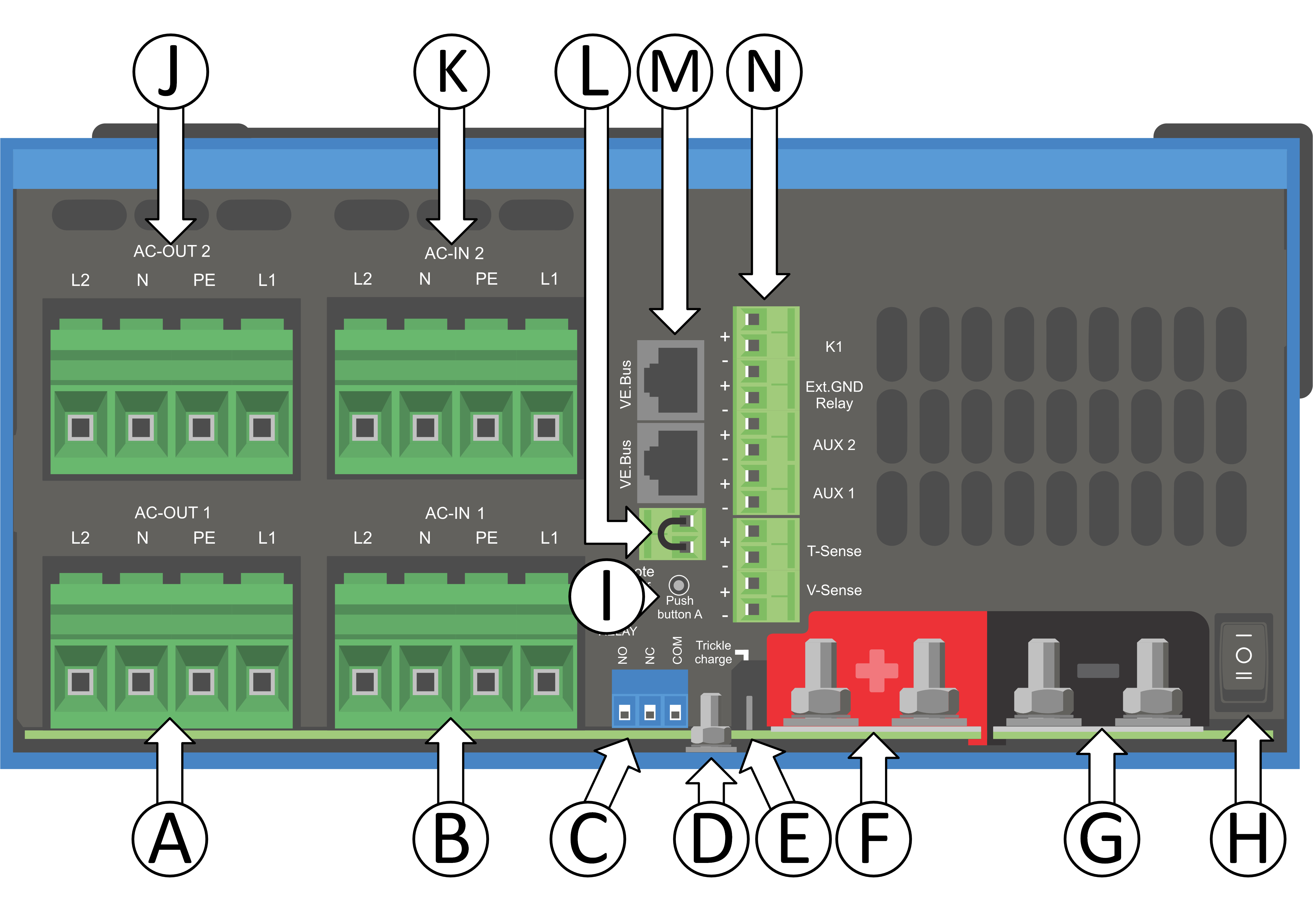

8.1. A: Panoramica collegamenti


A	Collegamento del carico 1 - AC-OUT 2 - Da sinistra a destra: L2 (fase 2), N (neutro), PE (terra/massa), L1 (fase 1)
B	Ingresso CA 1 - AC-IN 2 - Da sinistra a destra: L2 (fase 2), N (neutro), PE (terra/massa), L1 (fase 1)
C	Relè ausiliare - Da sinistra a destra: NO, NC, COM
D	Collegamento primario di terra (PE) - bullone M8
E	Terminale positivo della carica di compensazione
F	Collegamenti positivo batteria - 2 x bulloni M8
G	Collegamenti negativo batteria - 2 x bulloni M8
H	Interruttore di alimentazione - Per commutare: 1=On, 0=Off, \|\|=charger only
I	Pulsante A - Per eseguire un avvio senza assistenti
J	Collegamento del carico 2 - AC-OUT 2 - Da sinistra a destra: L2 (fase 2), N (neutro), PE (terra/massa), L1 (fase 1)
K	Ingresso CA 2 - AC-IN 2 - Da sinistra a destra: L2 (fase 2), N (neutro), PE (terra/massa), L1 (fase 1)
M	Connettori VE.Bus - 2x RJ45: Per il controllo da remoto e/o il funzionamento in parallelo/trifase
L	Connettore accensione/spegnimento remoto - Contatto breve per accenderlo
N	I/O Morsetti, dall’alto verso il basso: 12 V 100 mA Contatto programmabile K1 - collettore aperto 70 V 100 mA Relè di massa esterno + Relè di massa esterno – AUX 1+ AUX 1– AUX 2+ AUX 2– Sensore temperatura + Sensore temperatura – Rilevamento tensione batteria + Rilevamento tensione batteria -

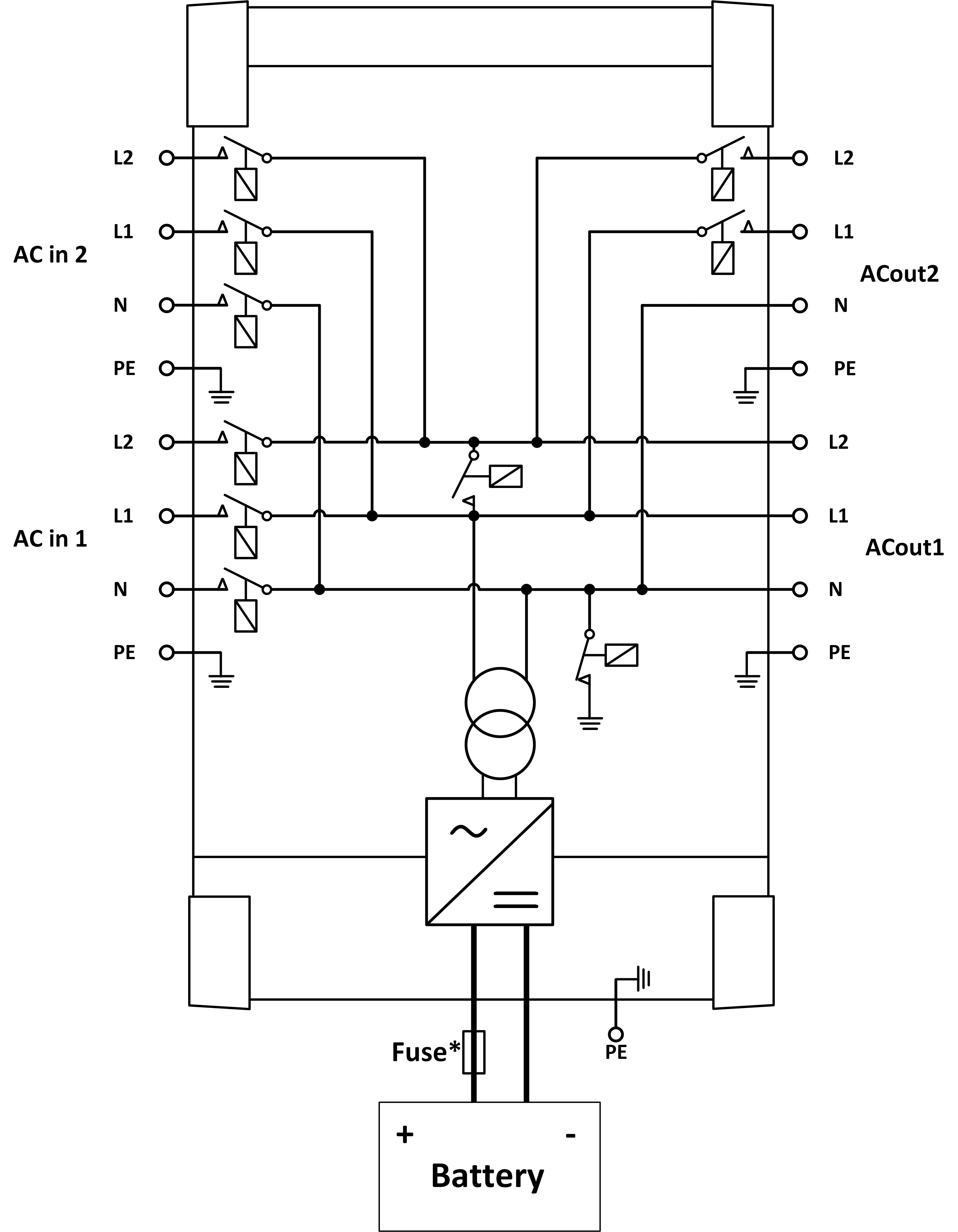

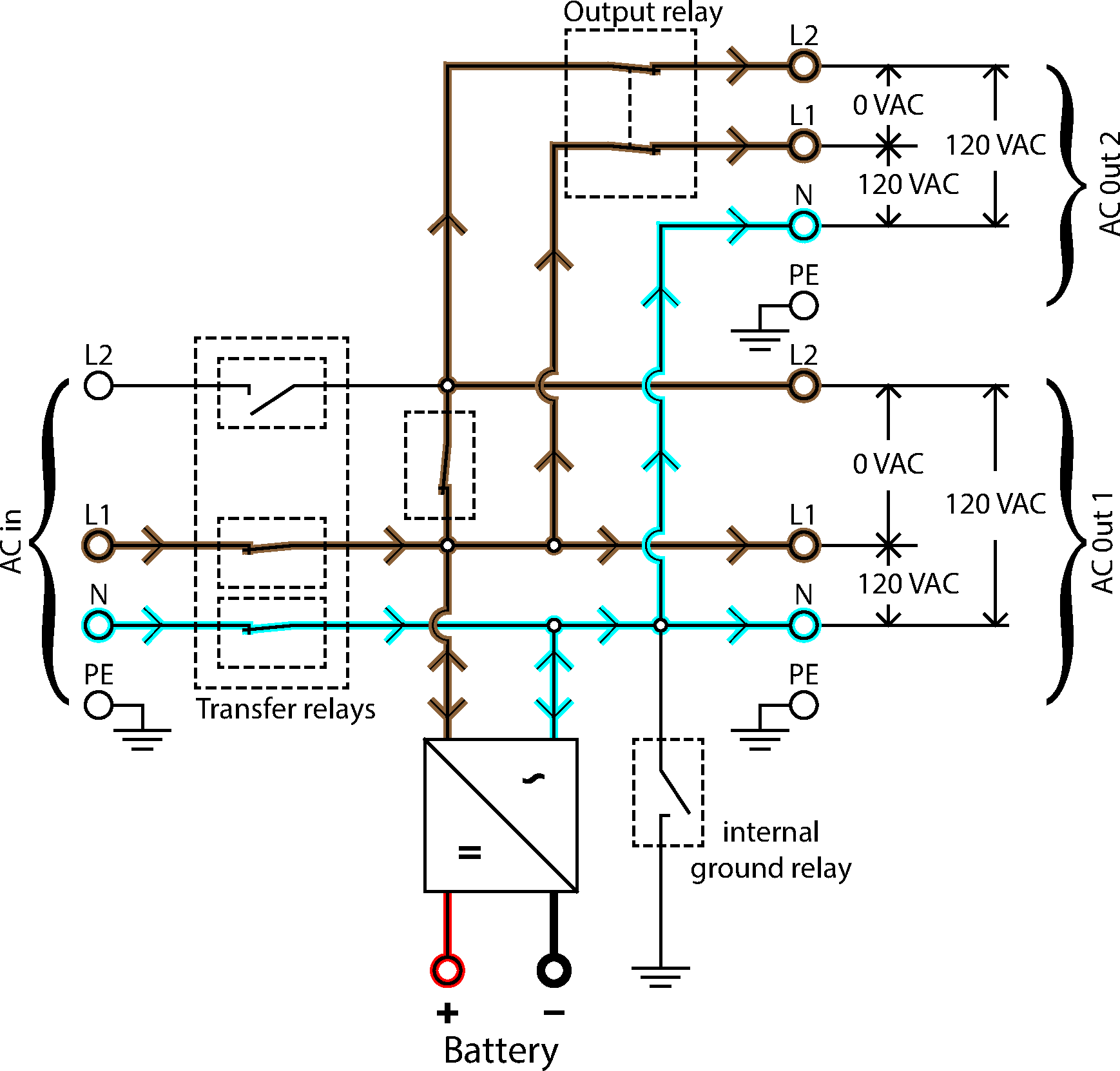

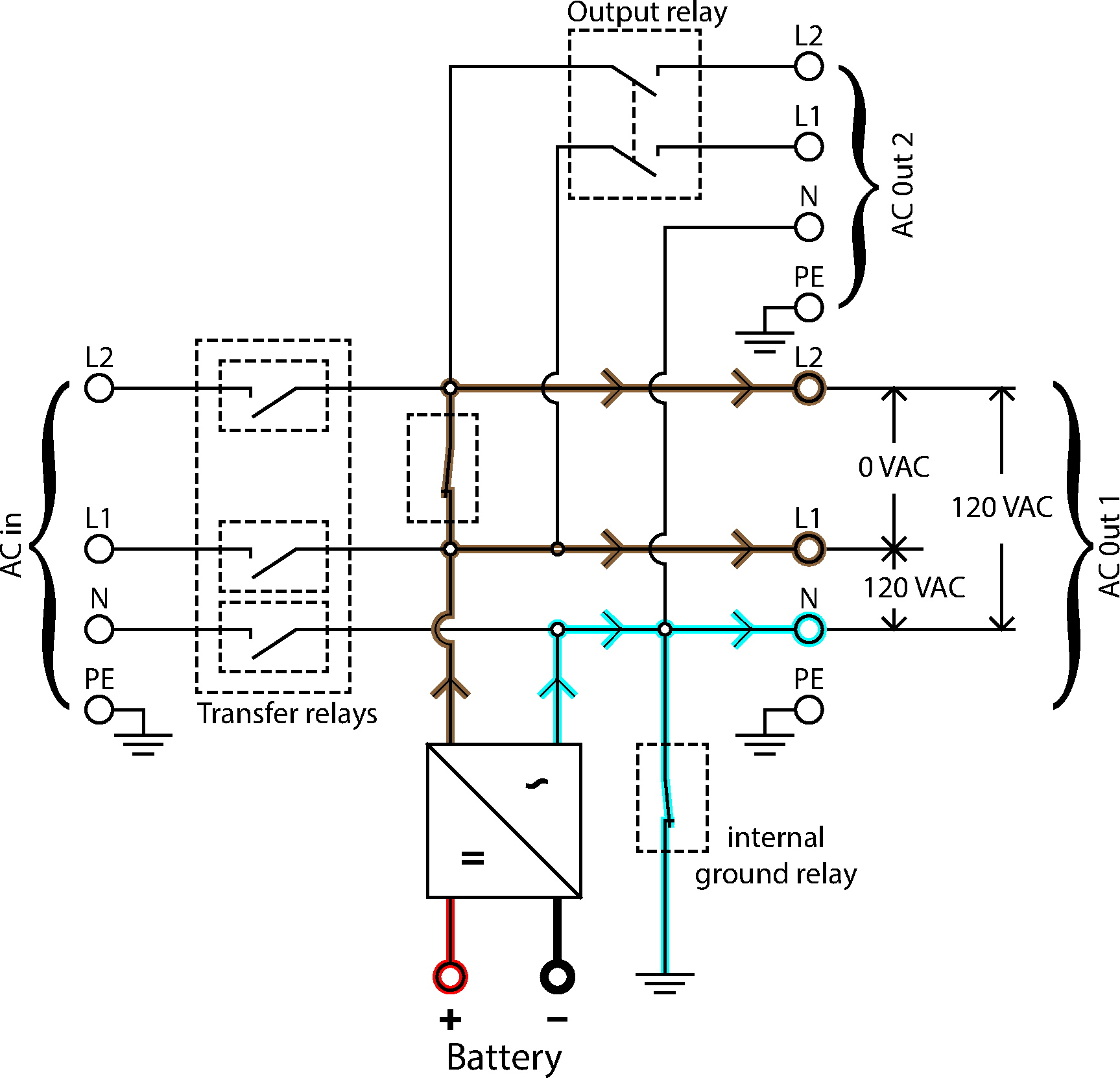

8.2. B: Diagramma di blocco

* Vedere la tabella al Capitolo 4.2 “Fusibile CC consigliato”.

8.3. C: Diagramma collegamento in parallelo

8.4. D: Diagramma collegamento trifase

8.5. E: Algoritmo di carica

Carica a 4 fasi:

Massa

Si attiva all'avviamento del caricabatterie. Si applica corrente costante finché viene raggiunta la tensione nominale della batteria, in base alla temperatura e alla tensione di ingresso, dopodiché l'alimentazione costante viene applicata fino al punto in cui inizia il degasaggio (rispettivamente fino a 14,4 V, 28,8 V o 57,6 di temperatura compensata).

BatterySafe

La tensione applicata alla batteria è aumentata gradualmente finché si raggiunge la tensione di assorbimento. La modalità BatterySafe è parte del tempo di assorbimento calcolato.

“Absorption” (assorbimento)

Il periodo di assorbimento dipende dal periodo di prima fase di carica. Il periodo di assorbimento max è impostato sul tempo di assorbimento max.

“Float” (mantenimento)

La tensione di mantenimento viene applicata per mantenere la batteria completamente carica.

“Storage” (accumulo)

Dopo un giorno di carica di mantenimento, la tensione di uscita viene ridotta al livello di accumulo. Tale carica è di 13,2 V per batterie da 12 V, 26,4 V per batterie da 24 V e 52,8 V per batterie da 48 V. Ciò limiterà la perdita di acqua al minimo, quando la batteria viene stoccata per la stagione invernale. Dopo un periodo di tempo regolabile (predefinito = 7 giorni), il caricabatterie entra in modalità di Assorbimento ripetuto per un tempo regolabile (predefinito = un'ora) per “aggiornare” la batteria.

8.6. F: Tabella di compensazione della temperatura

La tabella qui sopra mostra le tensioni di uscita predefinite per Mantenimento e Assorbimento a 25 °C per banchi batterie da 12 e 24 V. Per un banco batterie da 48 V, moltiplicare le tensioni di quello da 24 V per 2.

Il Mantenimento ridotto segue la Tensione di mantenimento e l'Assorbimento maggiorato segue la Tensione di assorbimento.

La compensazione della temperatura non si applica in modalità di regolazione.
