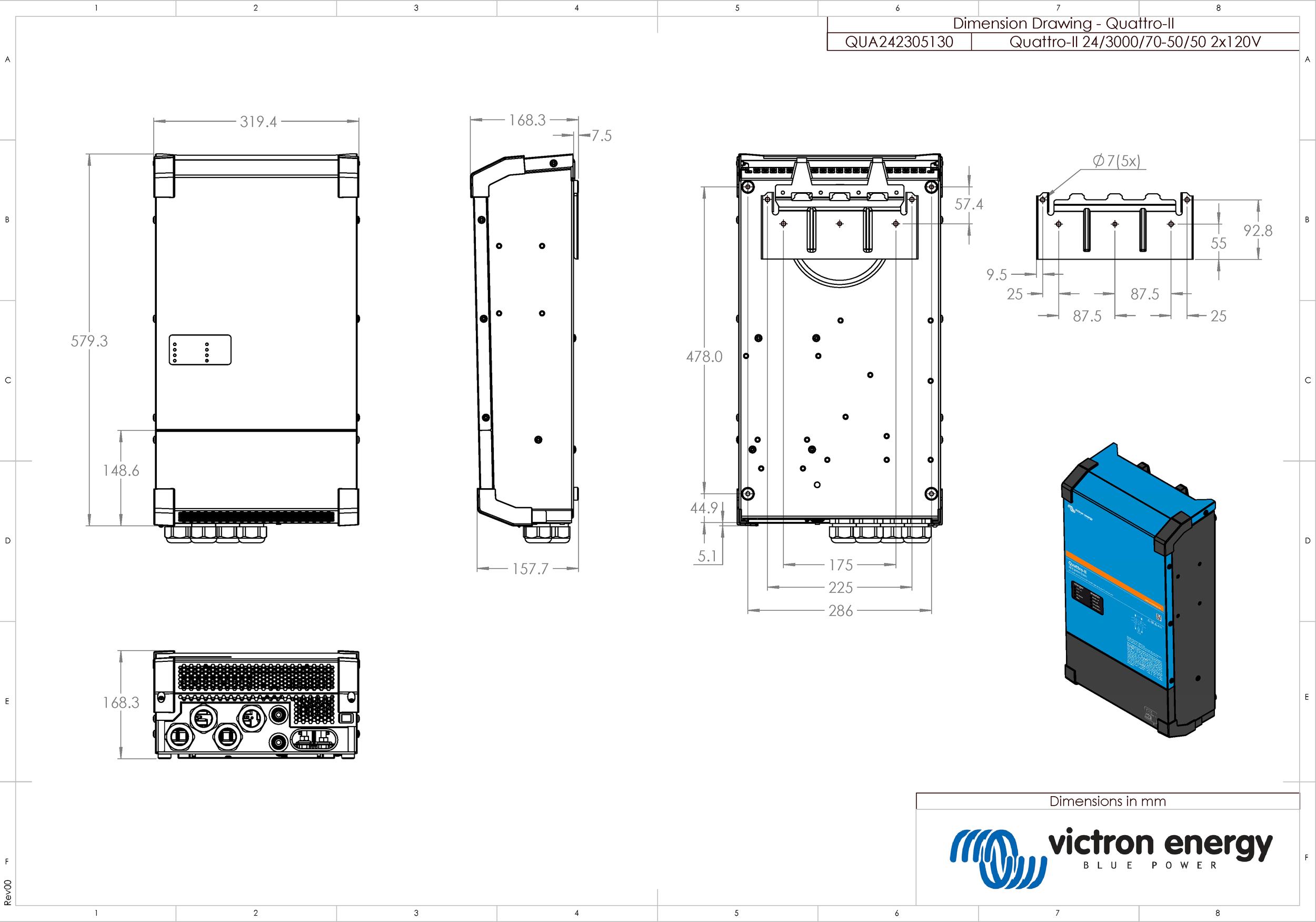

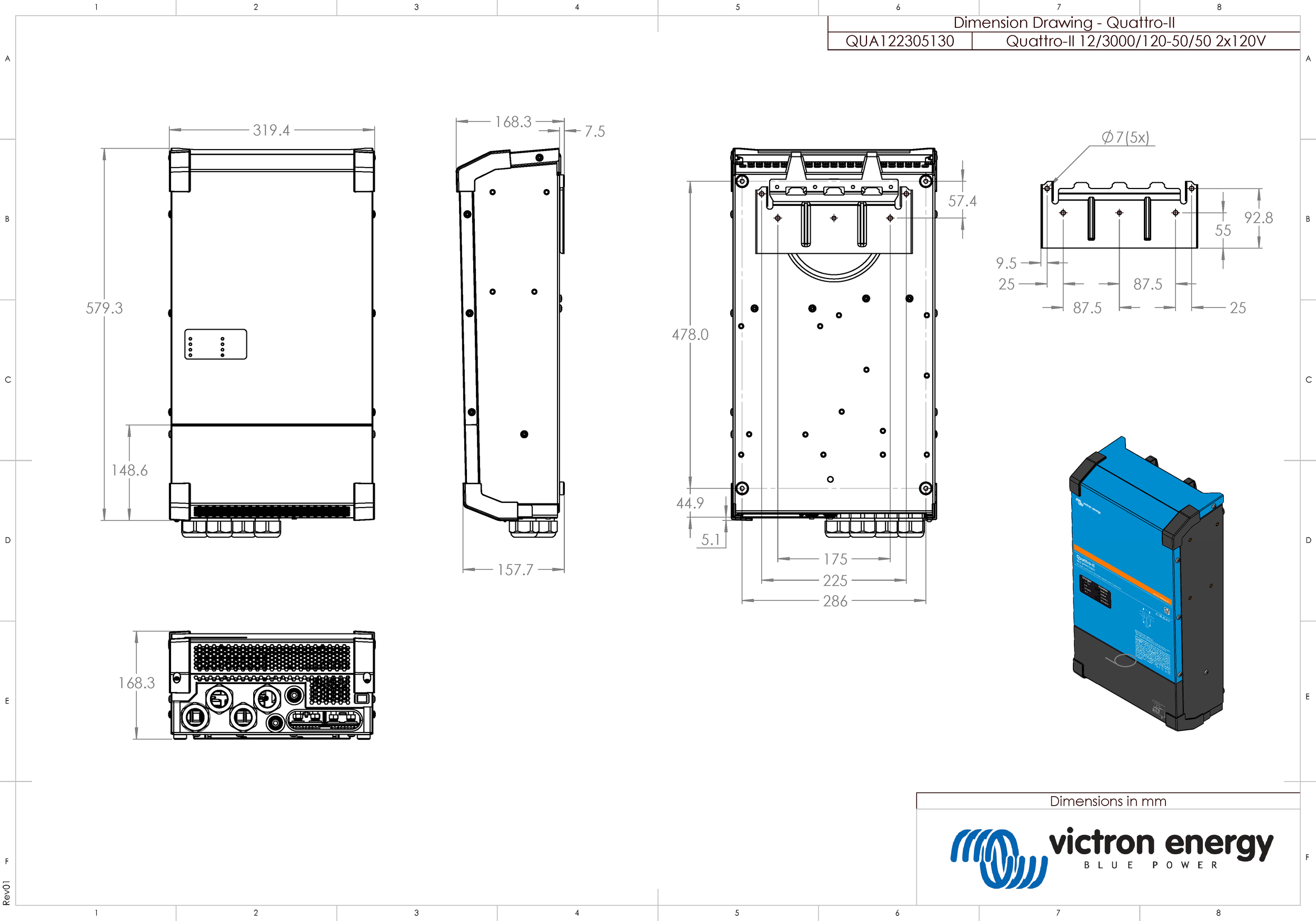

8. Anexă

În această secțiune:

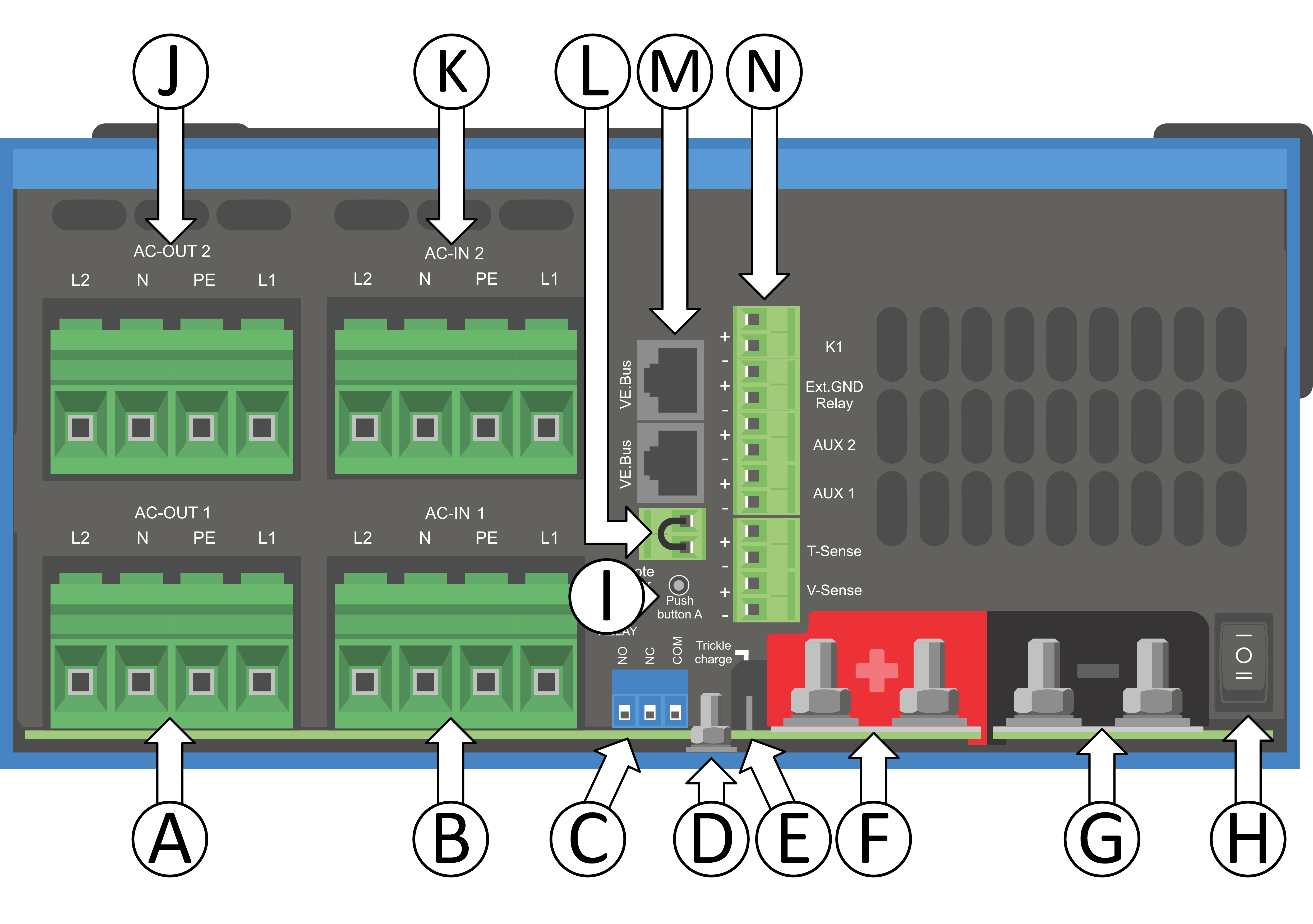

8.1. A: Prezentare conexiune


A	Conexiune consumator 1 – AC-OUT 2 – De la stânga la dreapta: L2 (fază 2), N (nul), PE (pământ/sol), L1 (fază 1)
B	Intrare CA 1 – AC-IN 2 – De la stânga la dreapta: L2 (fază 2), N (nul), PE (pământ/sol), L1 (fază 1)
C	Releu auxiliar – De la stânga la dreapta: NO, NC, COM
D	Conexiune împământare primară (PE) - surub M8
E	Bornă pozitivă încărcare intermitentă
F	Conexiuni pozitive ale bateriei - 2 x șurub M8
G	Conexiuni minus ale bateriei - 2 x șurub M8
H	Comutator alimentare – Comutare: 1=pornit, 0=oprit, \|\|=doar încărcător
I	Apăsați butonul A - pentru a efectua pornirea fără asistenți
J	Conexiune consumator 2 – AC-OUT 2 – De la stânga la dreapta: L2 (fază 2), N (nul), PE (pământ/sol), L1 (fază 1)
K	Intrare CA 2 – AC-IN 2 – De la stânga la dreapta: L2 (fază 2), N (nul), PE (pământ/sol), L1 (fază 1)
M	Conectori VE.Bus – 2x RJ45: Pentru control la distanță și/sau operație în paralel/trifazică
L	Conector pornire/oprire de la distanță - Contact scurt pentru a schimba la „pornit”
N	Terminal I/O, de sus în jos: 12 V/100 mA Contact programabil K1 - colector - deschis 70 V 100 mA Releu împământare + Releu împământare – Intrare auxiliară 1 + AUX 1 – AUX 2 + AUX 2 – Detector temperatură + Detector temperatură – Detector tensiune baterie + Detector tensiune baterie -

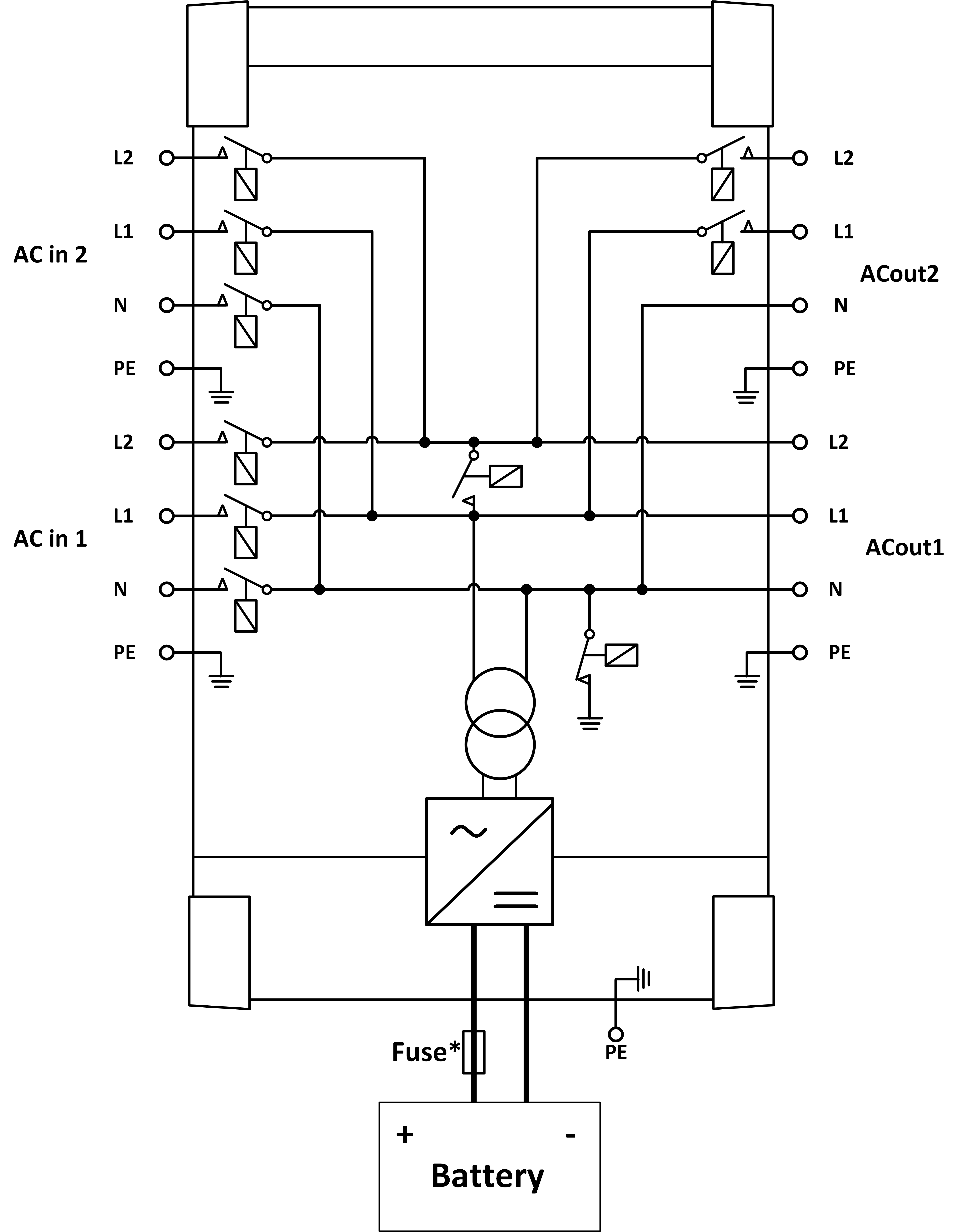

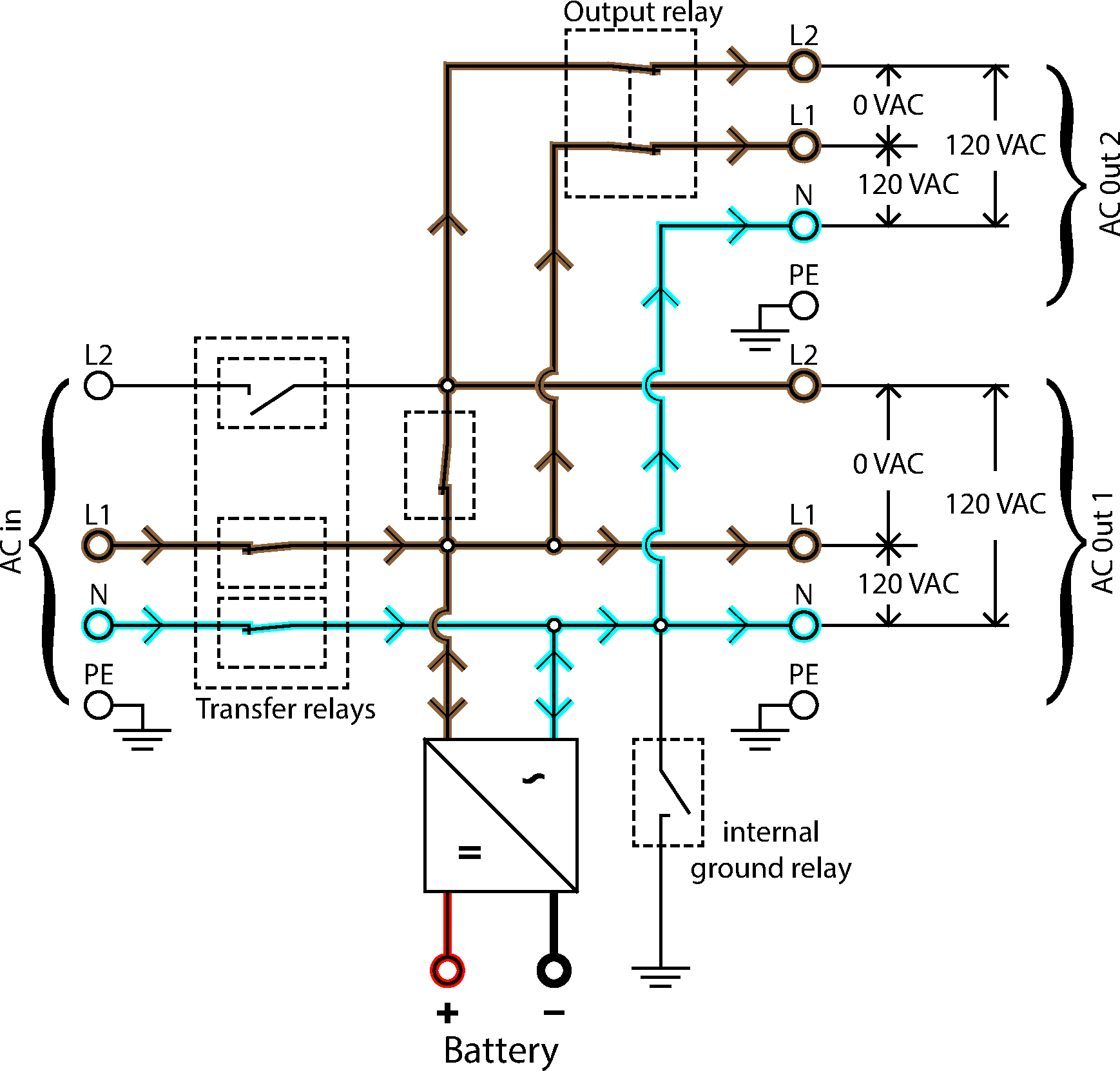

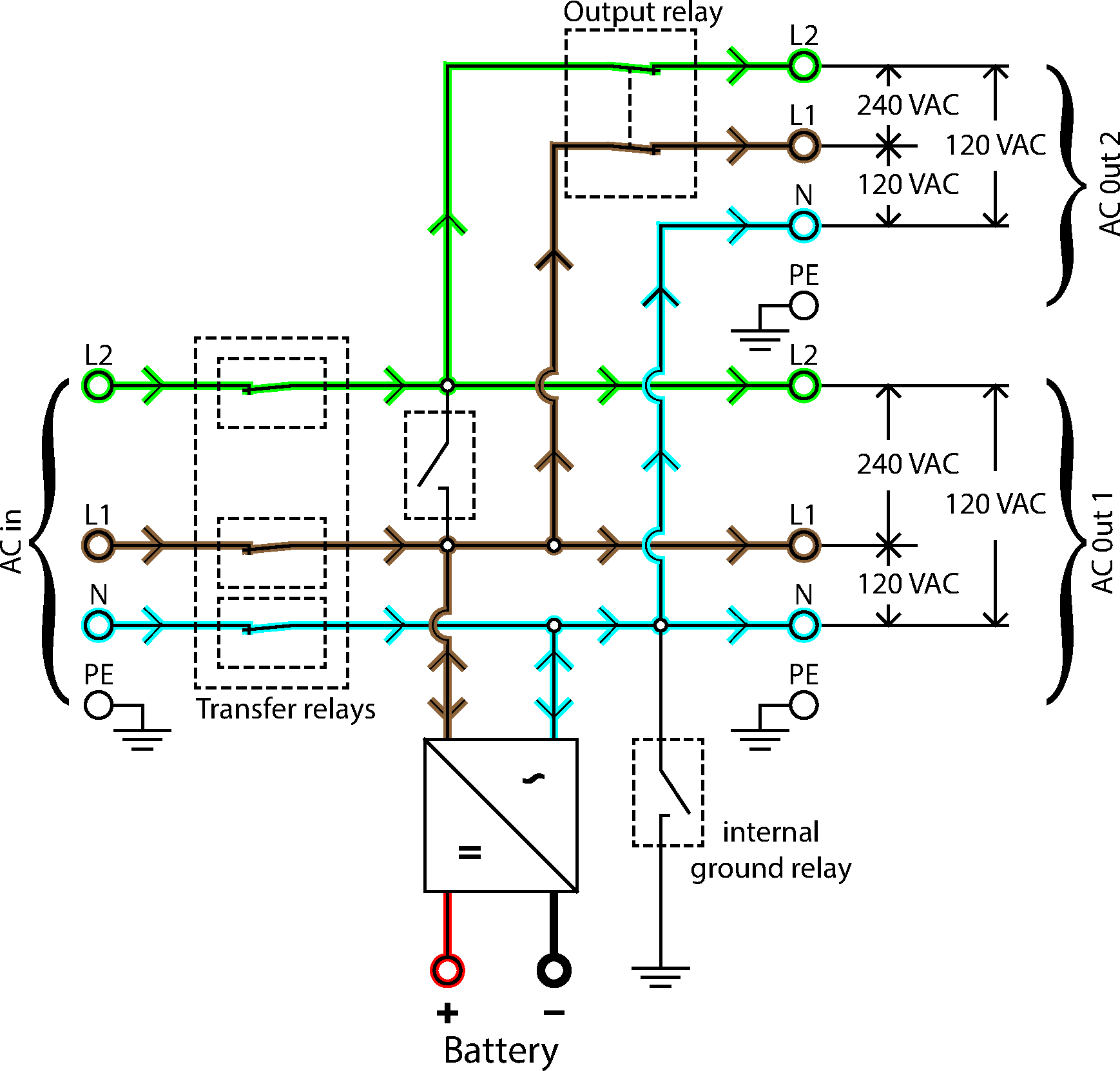

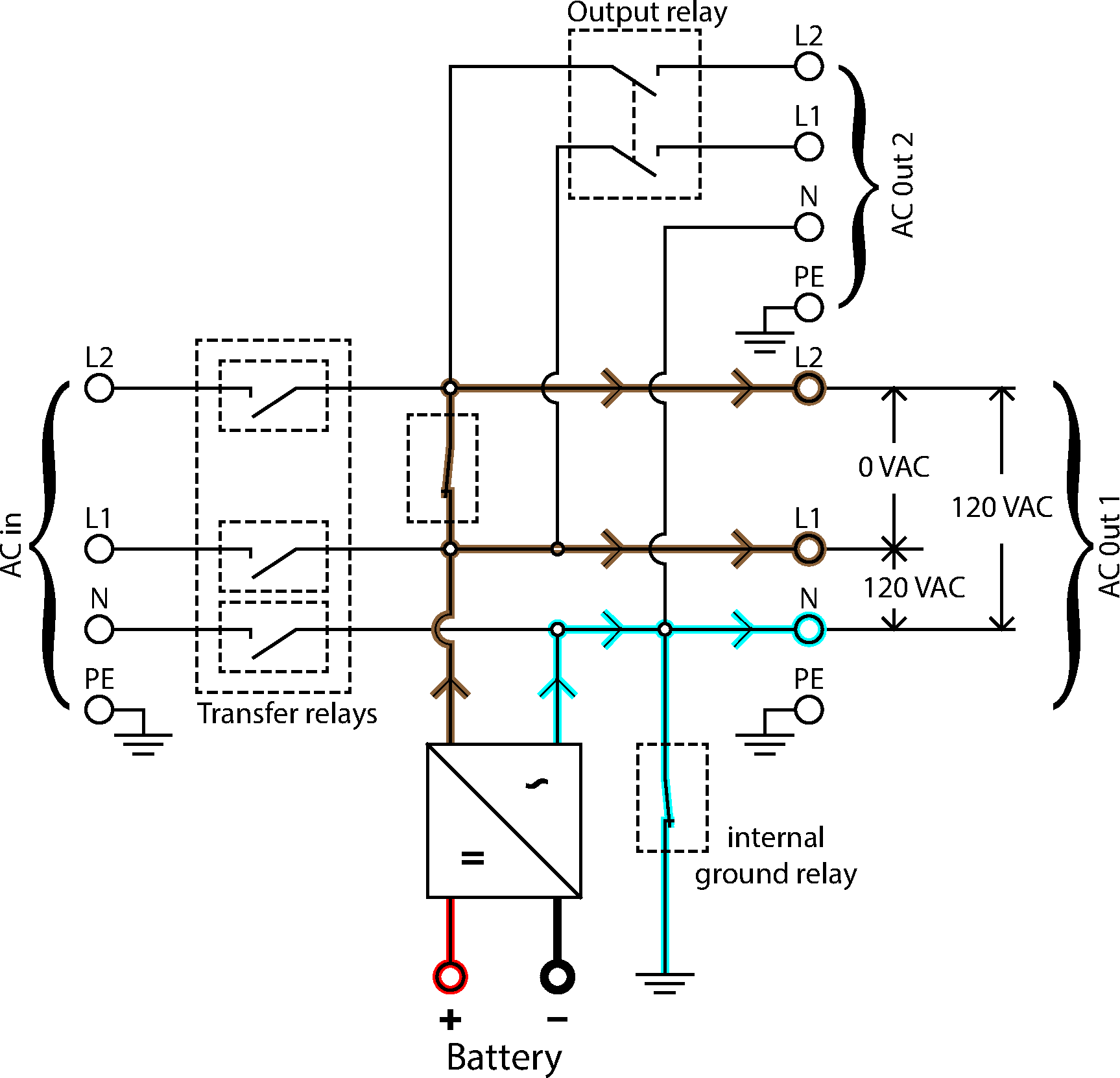

8.2. B: Schemă bloc

* Consultați tabelul din capitolul 4.2 „Siguranță recomandată pentru curent continuu“

8.3. C: Schemă de conectare în paralel

8.4. D: Schemă conexiune trifazică

8.5. E: Algoritm de încărcare

Încărcarea în 4 trepte:

Bulk

Introdus la pornirea încărcătorului. Se aplică un curent constant până în momentul în care se atinge tensiunea nominală a bateriei, în funcție de temperatură și de tensiunea de intrare, după care se aplică o putere constantă până la punctul în care începe gazarea excesivă (resp. 14,4 V, 28,8 V sau 57,6 compensată de temperatură).

BatterySafe

Tensiunea aplicată la baterie este ridicată treptat până la atingerea tensiunii de absorbție setate. Modul de funcționare în siguranță a bateriei face parte din timpul de absorbție calculat.

Absorption

Perioada de „Absorption” depinde de perioada „Bulk”. Timpul maxim de „Absorption” este timpul maxim de „Absorption” setat.

Float

Se folosește tensiunea de „Float” pentru a ține bateria complet încărcată.

Stocare

După o zi de încărcare în „float”, tensiunea de ieșire este redusă la nivelul de stocare. Acesta este de 13,2 V pentru 12 V, 26,4 V pentru 24 V și 52,8 V pentru 48 V. Acest lucru va limita pierderea apei la minim atunci când bateria este înmagazinată pentru sezonul de iarnă. După un timp reglabil (implicit = 7 zile), încărcătorul va intra în modul de „absorption” repetat pentru un timp reglabil (implicit = o oră) pentru a „reîmprospăta” bateria.

8.6. F: Schemă de compensare a temperaturii

Graficul de mai sus afișează tensiunile de ieșire implicite pentru „Float” și „Absorption” la 25 °C pentru baterii de 12 și 24 V. Pentru un banc de baterii de 48 V, înmulțiți tensiunile de 24 V cu 2.

Tensiunea de „Float” redusă urmează după tensiunea de „Float” și tensiunea de absorption mărită urmează după tensiunea de absorption.

Compensarea temperaturii nu se aplică în modul de reglare.
