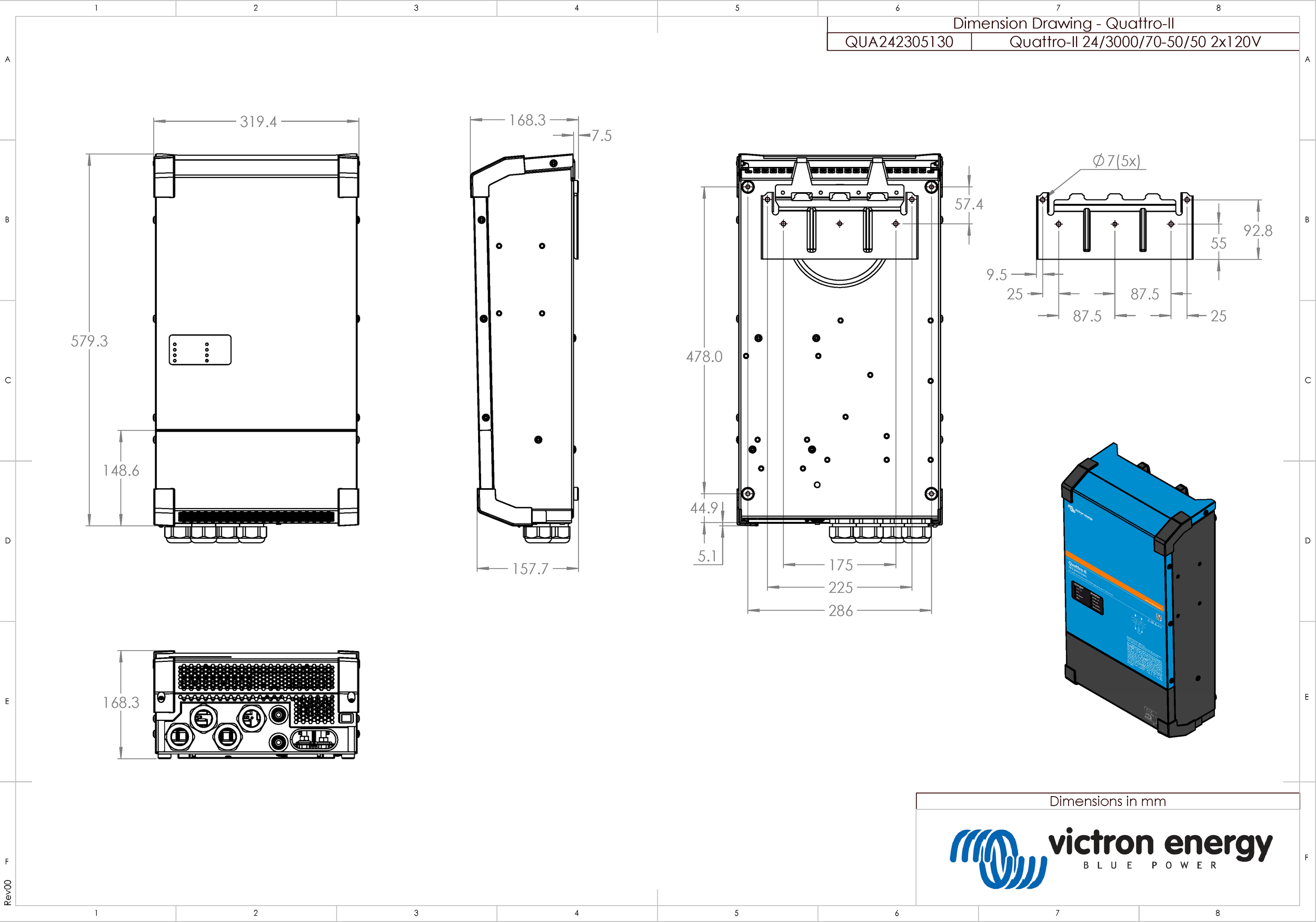

8. Apêndice

Nesta secção:

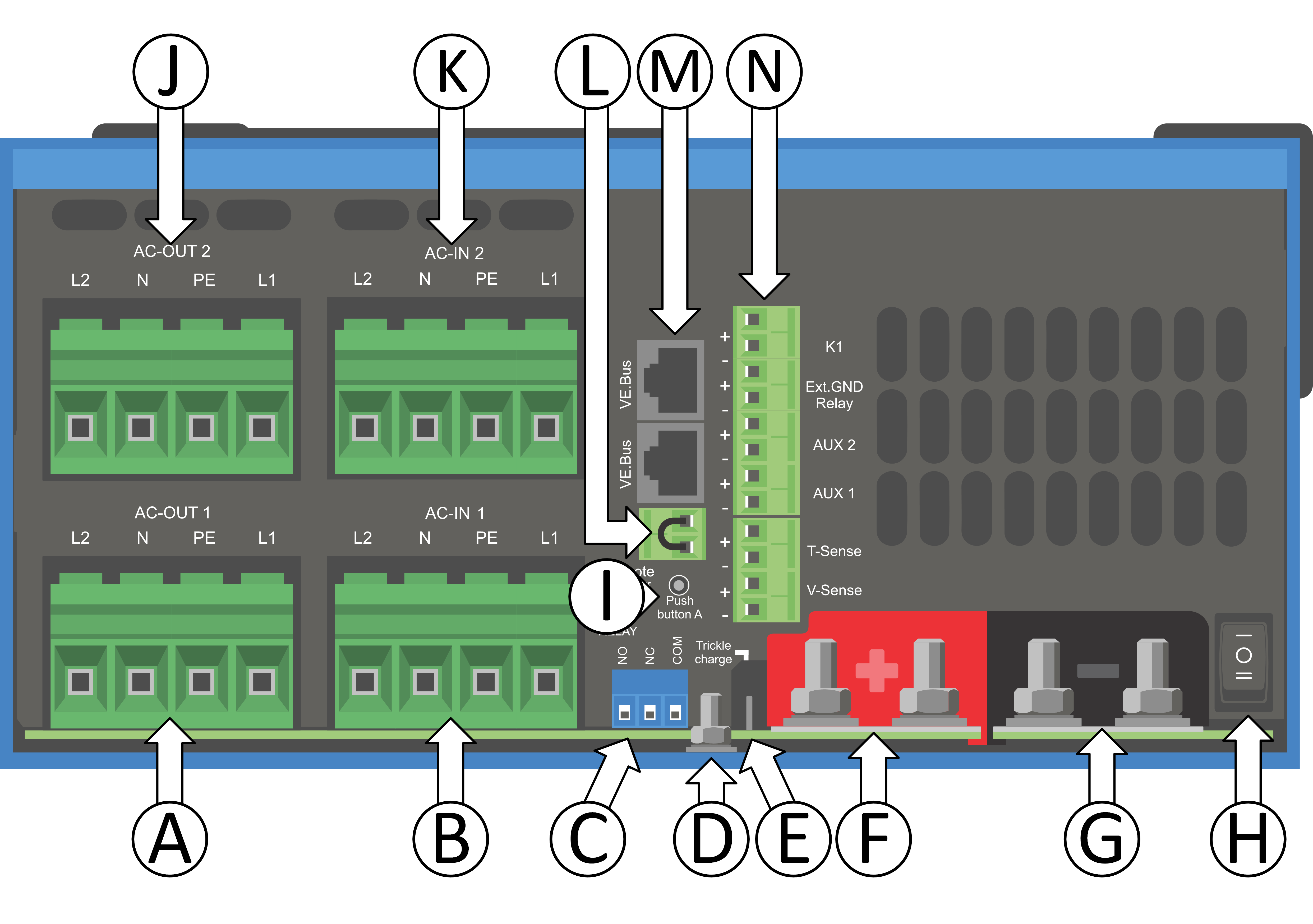

8.1. A: vista geral das ligações


A	Ligação de carga 1- AC-OUT 2 - Da esquerda para a direita: L2 (fase 2), N (neutral), PE (terra), L1 (fase 1)
B	Entrada 1 CA - AC-IN 2 - Da esquerda para a direita: L2 (fase 2), N (neutral), PE (terra), L1 (fase 1)
C	Relé auxiliar - Da esquerda para a direita: NO, NC, COM
D	Ligação à terra primária (PE) - Perno M8
E	Terminal positivo de carga de manutenção
F	Ligações positivas de bateria - 2 x perno M8
G	Ligações negativas de bateria - 2 x perno M8
H	Interruptor de funcionamento - Para ativar 1=On, 0=Off, \|\|=apenas carregador
I	Botão de pressão A - para um arranque sem assistentes
J	Ligação de carga 2- AC-OUT 2 - Da esquerda para a direita: L2 (fase 2), N (neutral), PE (terra), L1 (fase 1)
K	Entrada 2 CA - AC-IN 2 - Da esquerda para a direita: L2 (fase 2), N (neutral), PE (terra), L1 (fase 1)
M	Conectores VE.Bus - 2x RJ45: Para controlo remoto e/ou funcionamento em paralelo/trifásico.
L	Conector do On / Off remoto - contacto breve para mudar para «On»
N	Terminal E/S, de cima para baixo: 12 V 100 mA Contacto programável K1 - coletor aberto 70 V 100 mA Relé de terra externo + Relé de terra externo - AUX 1 + AUX 1 - AUX 2 + AUX 2 - Sensor de temperatura + Sensor de temperatura - Sensor de tensão das baterias + Sensor de tensão das baterias -

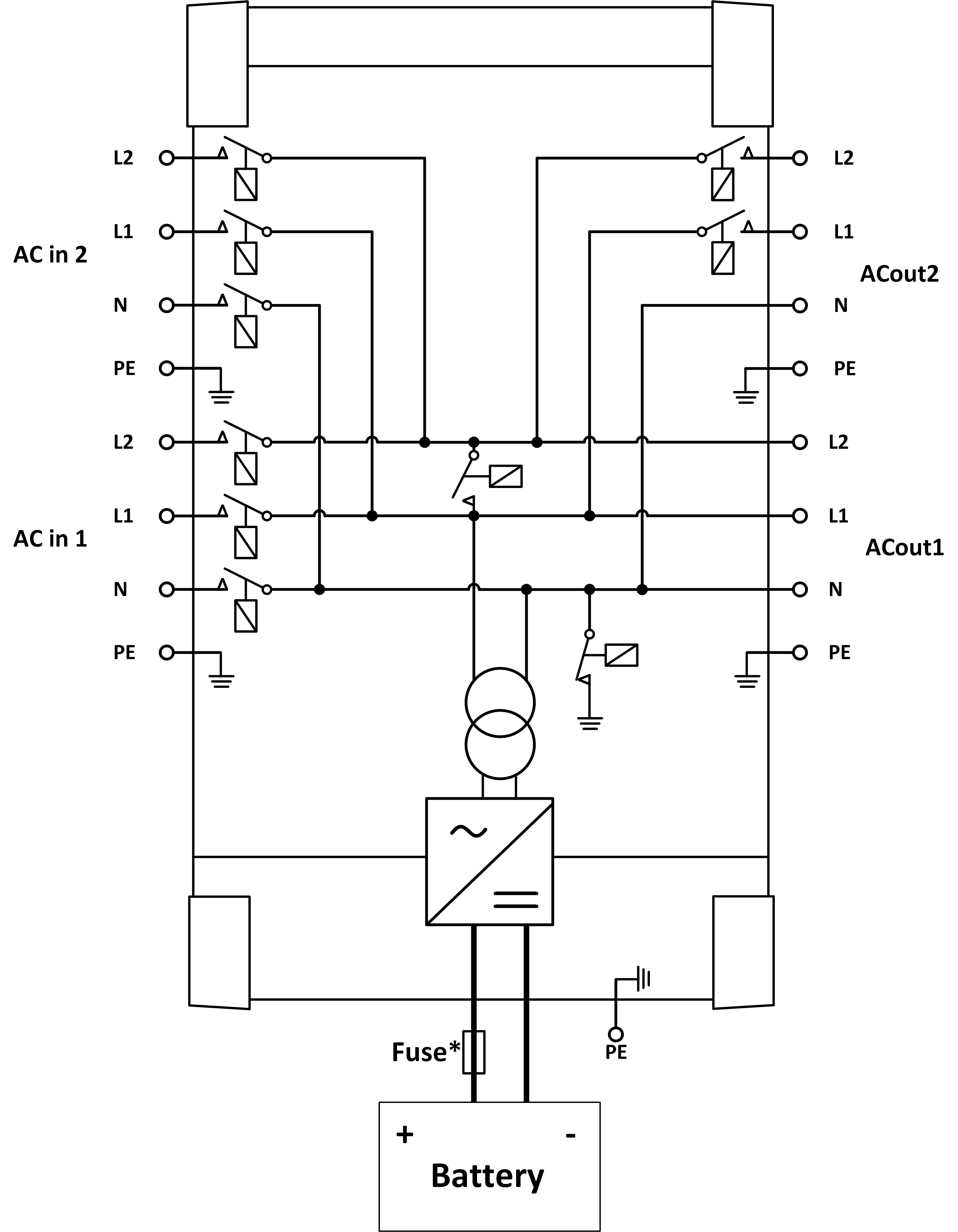

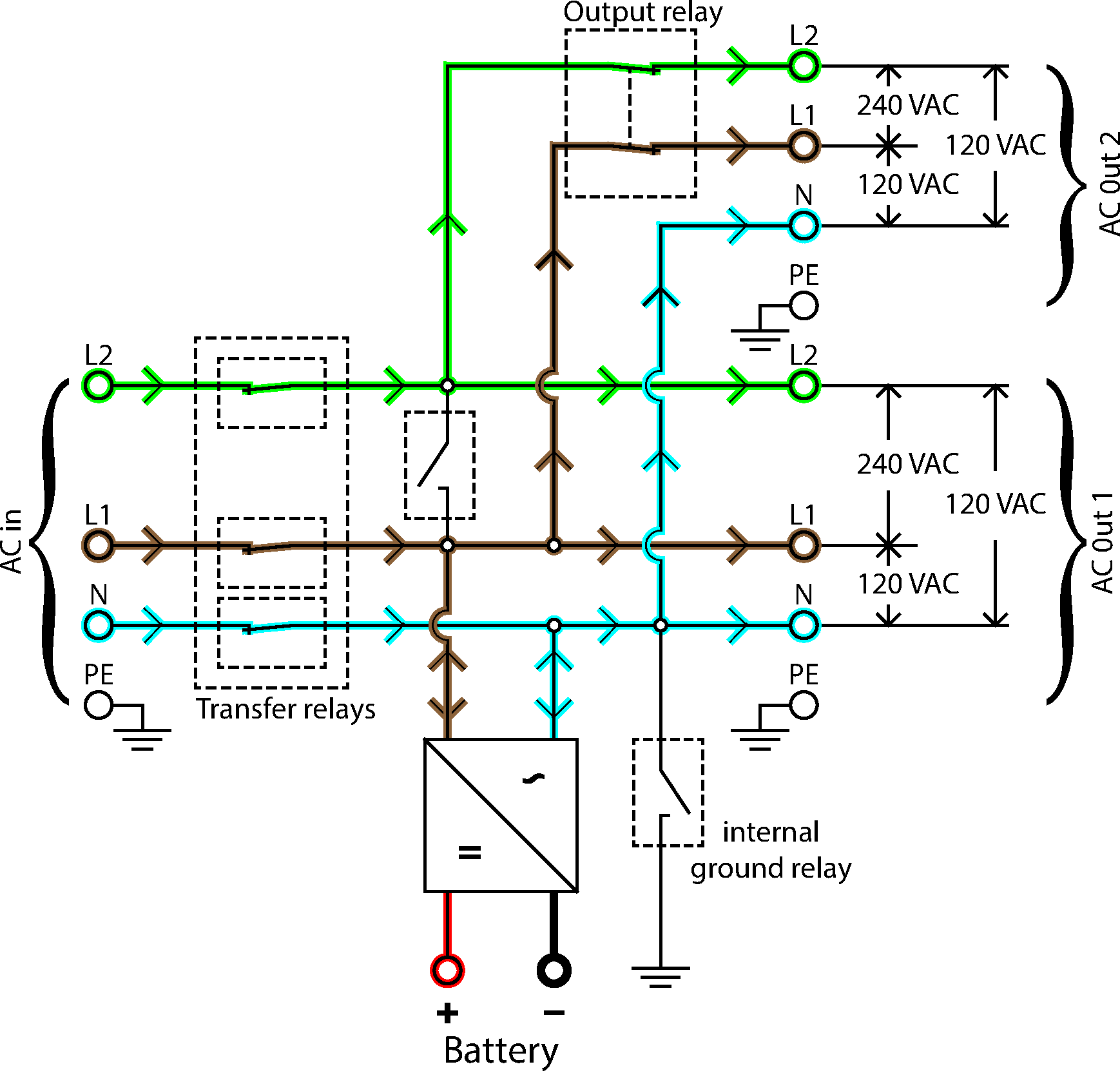

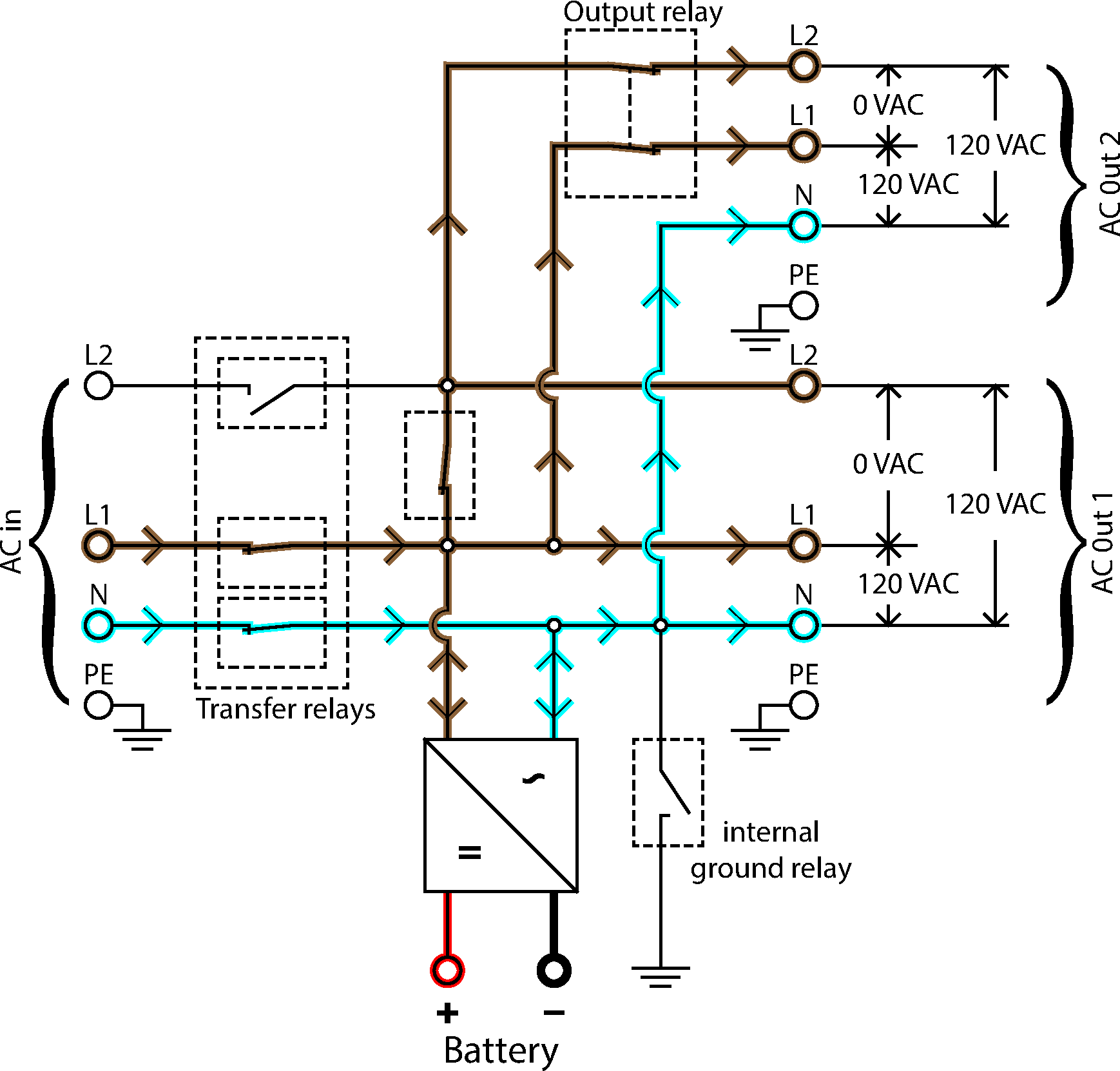

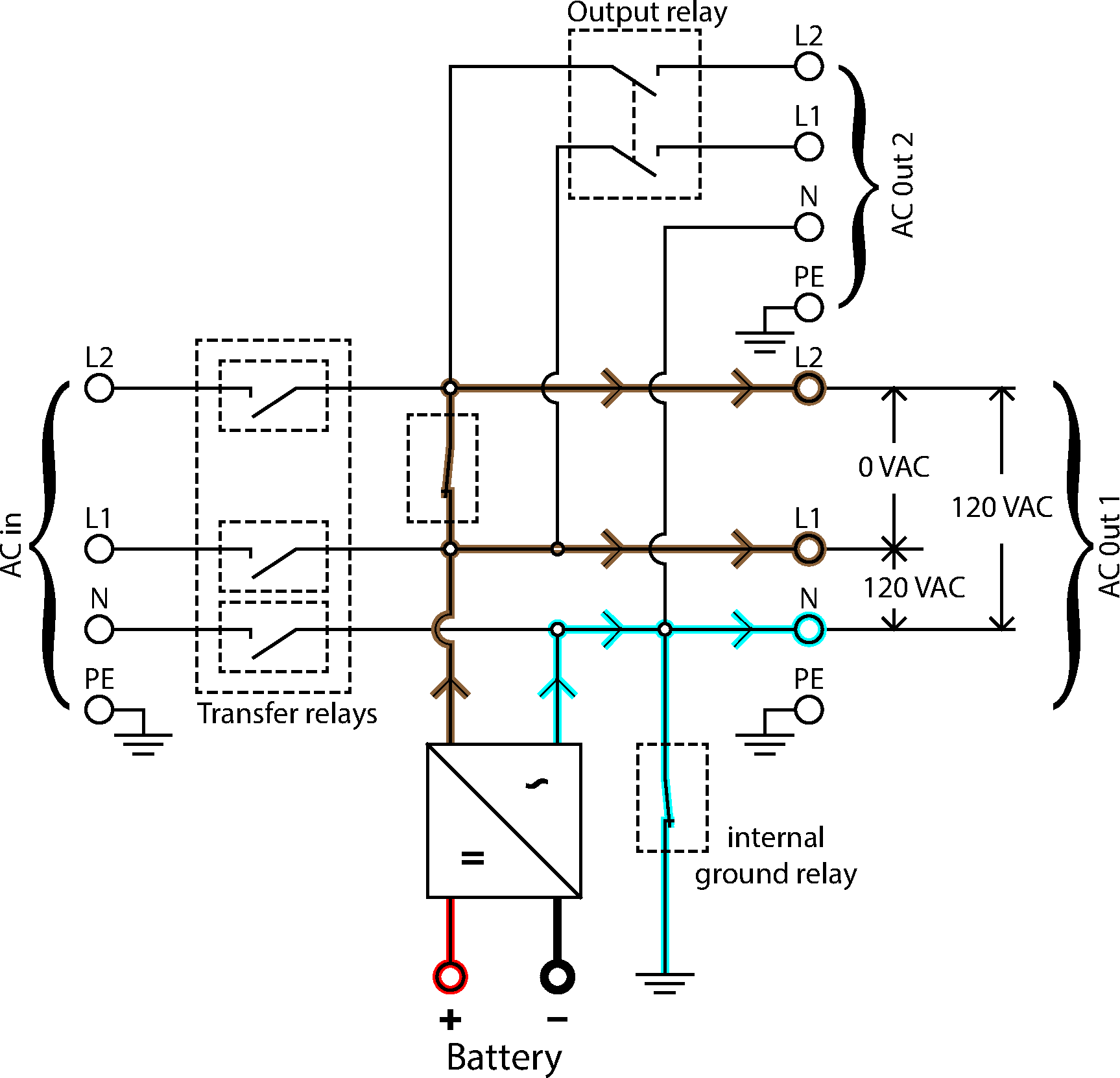

8.2. B: diagrama de blocos

* Consulte a tabela na secção 4.2 «Fusível CC recomendado»

8.3. C: diagrama de ligação em paralelo

8.4. D: diagrama da ligação trifásica.

8.5. E: algoritmo de carga

Carga de 4 etapas:

«Bulk» (inicial)

Introduzida com o arranque do carregador. A corrente constante é aplicada até atingir a tensão da bateria nominal, dependendo da temperatura e tensão de entrada; depois é aplicada uma potência constante até ao início de uma gaseificação excessiva (14,4 V, 28,8 V ou 57,6 V resp., temperatura compensada).

BatterySafe

A tensão aplicada à bateria aumenta gradualmente até atingir a tensão de absorção configurada. O modo BatterySafe (bateria segura) pertence ao tempo de absorção calculado.

«Absorption» (absorção)

O período de absorção depende do período de carga inicial. O tempo de absorção máximo corresponde ao tempo de absorção máximo.

«Float» (flutuação)

A tensão carregada lenta permite manter a bateria completamente carregada.

Armazenagem

Após um dia em carga de flutuação, a tensão de saída diminui para o nível de armazenagem. Corresponde a 13,2 V resp. 26,4 V (para carregador 24 V e 52,8V 52,8 V). Isto reduzirá a perda de água ao mínimo durante a armazenagem da bateria durante o inverno. Depois de um tempo regulável (defeito =7 dias), o carregador entra no modo absorção repetida durante um período regulável (defeito = uma hora) para reparar a bateria.

8.6. F: gráfico de compensação de temperatura

O gráfico anterior mostra as tensões de saída padrão em Flutuação e Absorção a 25 ºC para bancos de baterias de 12 V e 24 V. Num banco de baterias de 48 V, multiplique as tensões de 24 V por 2.

A tensão de flutuação reduzida sucede à tensão de flutuação e a tensão de absorção sucede à tensão de absorção aumentada.

A compensação da temperatura não se aplica no modo de ajustamento.
