3. Contrôle et Réglage

Voir aussi:

Si le chargeur est installé correctement, il doit être configuré pour s'adapter à la batterie connectée.

Pour configurer le chargeur, appliquez l'alimentation secteur et entrez dans le menu de configuration en appuyant sur « SETUP » (configuration) pendant trois secondes.

Le chargeur passera en mode Veille (aucune puissance appliquée aux bornes de la batterie), et l'utilisateur peut configurer l'unité en fonction.

Consulter le tableau suivant pour les réglages disponibles.

3.1. Menu de supervision

Le menu de supervision est visible lorsque le chargeur est allumé.

Le tableau suivant montre les lignes consécutives lorsqu'on fait défiler les touches Haut/Bas :

Info affichée

Icônes

Segments

Unités

Tension / courant de batterie

14

0

Tension de la batterie

14.40

Courant de charge de batterie

60.00

Température de batterie ^*1

25,0,---,Err

°C/°F

Courant secteur

1C

3.6

Sortie de tension de batterie 1 ^*2

1

14.4

Sortie du courant de charge de batterie 1 ^*2

1

60.0

Sortie de tension de batterie 2 ^*2

2

14.4

Sortie du courant de charge de batterie 2 ^*2

2

60.0

Sortie de tension de batterie 3 ^*2

3

14.4

Sortie du courant de charge de batterie 3 ^*2

3

60.0

Message d'avertissement^{*3 *4}

1 nF

65

Message d'erreur^{*3 *4}

Err

2

Fonctionnement du BMS^*3

BMS

^*1 Une valeur de température valide est affichée. « --- » signifie qu'il n'y aucune information provenant de la sonde, ou « Err » signifie que les données de la sonde sont incorrectes.

^*2 Le numéro du canal de sortie est affiché dans le premier segment, visible uniquement dans un modèle à trois sorties.

^*3 Ces valeurs ne sont visibles que si elles sont importantes.

^*4 Après un court délai, un texte déroulant apparait décrivant l'erreur.

À l'aide des touches Haut/Bas, l'utilisateur peut faire défiler le menu de supervision.

En maintenant la touche Haut ou Bas pendant trois secondes, le mode de défilement automatique démarrera : tous les éléments du menu Supervision (monitor) s'afficheront pendant 5 secondes.

Pour quitter ce mode de défilement automatique, il suffit d'appuyer sur la touche Haut ou Bas une fois.

3.2. Menu de configuration

Pour entrer dans le menu de configuration, appuyez sur « SETUP » pendant trois secondes.

Texte déroulant

Icônes

Segments

Unités

Fonction ou paramètre

01 POWER ON OFF

On, OFF

Interrupteur ON / OFF

02 MAXIMUM CHARGE CURRENT

1.0-60.0

Intensité de recharge maximale

03 SYSTEM VOLTAGE

12

Tension du système (lecture seule)

04 CHARGE ALGORITHM

1, 2-9

Type

Algorithme de charge

05 ABSORPTION VOLTAGE

8.0-14.4-15.9

Tension d'absorption

06 FLOAT VOLTAGE

8.0-14.4-15.9

Tension Float

08 EQUALIZATION VOLTAGE

8.0-15.915.9

Tension d'égalisation

09 AUTOMATIC EQUALIZATION

OFF, AUTO

Égalisation automatique

10 MANUAL EQUALIZATION

START

Égalisation manuelle

11 RELAY MODE

rel.

08

Fonction relais

12 RELAY LOW VOLTAGE

Lb8.0-11.6-17.4

Configurer l’alarme de tension de batterie faible

13 RELAY CLEAR LOW VOLTAGE

Lbc8.0-12.0-17.4

Annulation de l'alarme de tension de batterie faible

14 RELAY HIGH VOLTAGE

Hb8.0-17.1-17.4

Configurer l’alarme de tension de batterie élevée

15 RELAY CLEAR HIGH VOLTAGE

Hbc8.0-16,7-17,4

Annuler l’alarme de tension de batterie élevée

18 RELAY MINIMUM CLOSED TIME

RMC

0-500

Période minimale de fermeture du relais (minutes)

19 ADAPTIVE MODE

oui, non

Mode adaptatif

20 TEMPERATURE COMPENSATION

-3.0-2.7-0.0

°C mV

Compensation de température de batterie par cellule

22 BULK TIME PROTECTION

OFF10

Temps de protection Bulk

23 MAXIMUM ABSORPTION TIME

1.0-8.024.0

Durée d'absorption

24 STORAGE MODE

On, OFF

Mode stockage

25 MAXIMUM FLOAT TIME

4.0-8.0-24.0

Durée maximale Float

26 REPEATED ABSORPTION TIME

0.5-1.0-24.0

Durée d'absorption répétée

27 REPEATED ABSORPTION TIME INTERVAL

0.5-7.0-45

Jour

Intervalle d'absorption répétée

28 LOW TEMPERATURE LEVEL

10.0-5.0-10.0

°C

Niveau de température bas (pour point 29)

29 LOW TEMPERATURE CHARGE CURRENT

0.0-60.0

Courant de charge maximal en dessous du niveau bas de température (point 28)

30 WATCH

OFF,ON

Fonction d'observation (démarrage en mode stockage si la tension de batterie est > à 13 V).

31 BMS PRESENT

BMS

oui, non

BMS présent

33 POWER SUPPLY VOLTAGE

8.0-12.0-15.9

Tension d'alimentation

34 INPUT CURRENT LIMIT

`1c`	`0.0-12.0`

Limite de courant d'entrée

49 BACKLIGHT INTENSITY

0-5-9

Intensité du rétroéclairage

50 BACKLIGHT ALWAYS ON

OFF-On-Auto

Sur la position « Auto » le rétroéclairage s'éteint automatiquement au bout de 60 s

51 SCROLL SPEED

1-3-5

Vitesse de défilement du texte

52 BUZZER

oui non

Buzzer

59 CAN ADDRESS

nA

0-255

Adresse réseau VE.Can

60 CAN DEVICE INSTANCE

dl

0-255

Instance d'appareil VE.CAN

61 SOFTWARE VERSION

1.00

Version du logiciel

62 RESTORE DEFAULTS

rESEt

Système réinitialisé aux paramètres par défaut

64 LOCK SETUP

LOCK (Verrouiller)

oui, non

Paramètres de verrouillage

67 TEMPERATURE UNIT

CELC,FAhr

Unité de température °C/°F

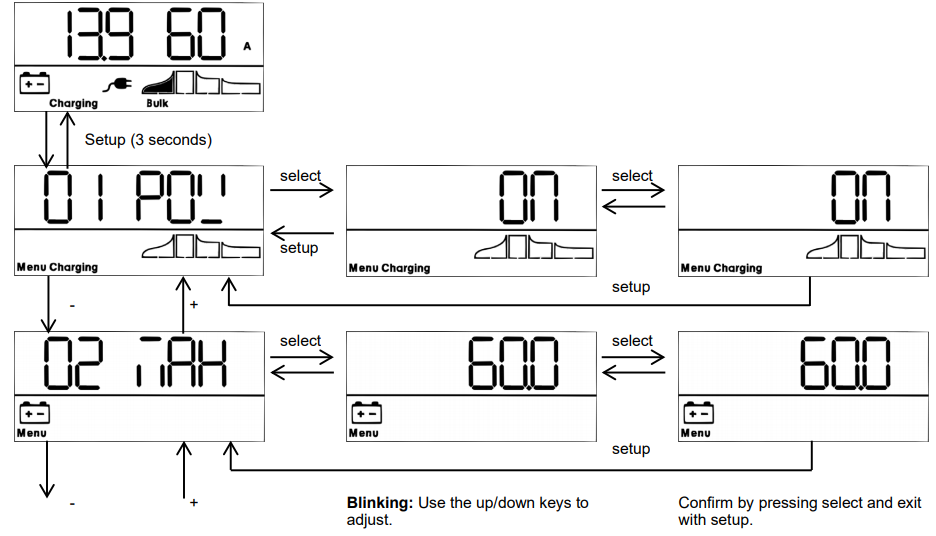

Une fois dans le menu de configuration, l'utilisateur peut faire défiler le menu avec les touches Haut/Bas.

« Select » permet de choisir un élément du menu dont la valeur actuelle s'affichera. Avec les touches Haut/Bas, l'utilisateur peut faire défiler les modes disponibles ou augmenter/réduire la valeur.

En appuyant à nouveau sur Select (sélectionner), le paramètre de la valeur/élément est confirmé.

En appuyant rapidement sur « SETUP », on retourne au menu de configuration.

Lorsque la configuration est terminée, quittez le menu en appuyant à nouveau sur « SETUP » pendant trois secondes.

3.3. Sélection du type de batterie

L'algorithme de charge du chargeur doit s'adapter au type de batterie raccordée au chargeur. Le tableau suivant montre les types de batterie prédéfinis disponibles dans le menu de sélection de l'algorithme de charge.

#	Description	Type Unité	Absorption V	Float V	Veille V	Égalisation V max @% d'Inom	dV/dT mV/°C
1	Gel Victron long life (OPzV) Gel exide A600 (OPzV) Gel MK	12 V	14.1	13.8	13.2	15,9 @ 6 % maxi 1 h	-16
1	Gel Victron long life (OPzV) Gel exide A600 (OPzV) Gel MK	24 V	28.2	27.6	26.4	31,8 @ 6 % maxi 1 h	32
2	Configuration par défaut Gel Victron deep discharge, Gel Exide A200 AGM Victron Deep Discharge Batterie fixe à plaques tubulaires (OPzS) Batteries marines Rolls (batterie à électrolyte liquide), Batteries solaires Rolls (batterie à électrolyte liquide)	12 V	14.4	13.8	13.2	15,9 @ 6 % maxi 1 h	-16
2		24 V	28.8	27.6	26.4	31,8 @ 6 % maxi 1 h	-32
3	AGM à cellules en spirale Batterie AGM Rolls	12 V	14.7	13.8	13.2	15,9 @ 6 % maxi 1 h	-16
3	AGM à cellules en spirale Batterie AGM Rolls	24 V	29.4	27.6	26.4	31,8 @ 6 % maxi 1 h	-32
4	Batteries de traction à plaque tubulaire PzS ou Batteries OPzS en mode cyclique 1	12 V	14.1	13.8	13.2	15,9@6 % maxi 4 h	-16
4		24 V	28.2	27.6	26.4	31,8@6 % maxi 4 h	-32
5	Batteries de traction à plaque tubulaire PzS ou Batteries OPzS en mode cyclique 2	12 V	14.4	13.8	26.4	15,9@6 % maxi 4 h	-16
5		24 V	28.8	27.6	13.2	31,8@6 % maxi 4 h	-32
6	Batteries de traction à plaque tubulaire PzS ou Batteries OPzS en mode cyclique 3	12 V	15	13.8	13.2	15,9@6 % maxi 4 h	-16
6		24 V	30	27.6	26.4	31,8@6 % maxi 4 h	-32
7	Batteries à phosphate de lithium-fer (LiFePo4)	12 V	14.2	n.d.	13.50	n.d.	0
7	Batteries à phosphate de lithium-fer (LiFePo4)	24 V	28.4	n.d.	26.7	n.d.	0
8	Réglable : le courant de charge maximal ainsi que les tensions d'absorption, Float, stockage et égalisation peuvent être modifiés dans le menu de configuration (Set-Up).	12 V	Réglable	Réglable	Réglable	Réglable @6 % max 4 h	Réglable
8		24 V	Réglable	Réglable	Réglable	Réglable @6 % max 4 h	Réglable
9	Mode alimentation électrique	12 V	12.0	n.d.	n.d.	n.d.	0
9	Mode alimentation électrique	24 V	24.0	n.d.	n.d.	n.d.	0

3.4. Mode alimentation électrique

Le chargeur peut être configuré pour opérer comme une source d'alimentation CC.

Sous ce mode, le chargeur fonctionne comme une source de tension constante :

une tension de sortie réglable de 8,0 à 15,9 V (type de 12 V) ou 16,0 à 31,8 V (type 24 V) resp.
un courant de sortie maximal de 60 A (type 12 V) ou 30 A (type 24 V) resp.

3.5. Compensation de température (dV/dT)

La sonde de température doit être connectée au pôle positif ou négatif de la batterie.

La compensation de température est un paramètre fixe (voir tableau et illustration 4) et il s'applique à tous les états de charge.

La sonde de température doit être installée si :

on s'attend à ce que la température ambiante de la batterie soit régulièrement inférieure à 15 °C, ou régulièrement supérieure à 30 °C.
le courant de charge dépasse 15 A par capacité de batterie de 100 Ah

La compensation de température n'est pas requise pour les batteries au lithium-ion.

3.6. PowerControl – Utilisation maximale de la puissance de quai limitée

Une limite maximale de courant-secteur peut être configurée afin d'éviter l'interruption d'un fusible externe dans l'alimentation secteur.
