2. Installation et câblage
2.1. Installation
Trouvez une zone sèche et bien aérée pour monter le chargeur Skylla-IP65 et la batterie. Gardez une longueur de câble inférieure à 6 mètres entre le chargeur et la batterie.
Le chargeur peut être monté au mur ou au sol. S'assurer que l'air passe librement à l'arrière de l'armoire. Cela améliorera le refroidissement du chargeur, et cela prolongera sa durée de vie.
Montage mural
L'unité peut être montée verticalement ou au mur. Voir l'annexe pour la position exacte des orifices de fixation.
Connexion
Les entrées du câble secteur, les câbles de batterie, les fonctions à distance et la connexion pour fixer le câble de terre se trouvent en bas du boîtier : voir les repères sur le panneau avant.
Boulon de 6 mm à monter sur le côté gauche | Point de mise à la terre |
Bloc de jonction gris | Sonde de tension externe |
Sonde de température extérieure | |
Arrêt à distance | |
Relais de l'utilisateur | |
Batterie de démarrage | |
Câbles VE.Can | |
Presse-étoupes de câble noires : 2 ou 4 pièces | Câbles de la batterie principale |
Presse-étoupe de câble noir seule | Câble secteur |
Avertissement
Pour une meilleure protection contre les infiltrations d'eau et de poussière dans le boitier, toutes les ouvertures du bornier gris doivent être fermées, soit avec un câble approprié, soit – si aucune connexion n'est utilisée – avec une pièce fictive de câble.
Connexion de mise à la terre
Raccorder le point de mise à la terre à l'installation de terre. Les connexions à la terre doivent répondre aux normes de sécurité applicables.
Sur un bateau : connectez à la plaque de terre ou à la coque du bateau.
Sur terre : connectez à la prise de terre du secteur. La connexion à la prise de terre du secteur doit respecter les normes de sécurité applicables.
Applications mobiles (un véhicule, une voiture ou une caravane) : Connectez au châssis du véhicule.
Les connexions de la batterie du chargeur sont entièrement flottantes par rapport à ce point de mise à la terre.
2.2. Connexion de la batterie principale
Avant de raccorder la batterie principale au chargeur, veuillez vérifier que le chargeur est configuré sur le type de batterie correct.
Section de câble minimale entre la batterie principale et le chargeur :
type Skylla-IP65 | Longueur de câble jusqu'à 1,5 m | Longueur de câble 1,5 m – 6 m |
|---|---|---|
12/70 | 10 mm2 | 16 mm2 |
24/35 | 6 mm2 | 10 mm2 |
La cosse de câble le plus grand possible qui passera à travers les presse-étoupe des câbles de la batterie est le S6-16. Cette cosse de câble s'adaptera à un diamètre de câble maximal de 16 mm² et à un boulon M6.
2.2.1. Séquence de connexion de la batterie principale
Avertissement
Le Skylla-IP65 N'EST PAS protégé contre la polarité inversée de la batterie principale. (« + » connecté à « - » et « - » connecté à « + »).
Veuillez suivre la procédure d'installation. La garantie s'annule si le Skylla-IP65 est endommagé à cause de la polarité inversée.
Attention
Déconnectez l'alimentation secteur avant d'ajouter ou d'enlever des connexions à la batterie principale.
1. Déconnectez l'alimentation secteur | |
2. Déconnectez les câbles de la batterie. | |
3. Retirez le cache gris sur le panneau avant du chargeur afin de pouvoir accéder aux bornes. | |
4. Connectez les câbles de batterie au chargeur : | plus (rouge) à « +BAT1 » ; moins (noir) à « -BAT ». |
5. Connectez les câbles de batterie à la batterie : | plus (rouge) au pôle positif, moins (noir) au pôle négatif. |
6. Connectez l'alimentation secteur. | |
2.2.2. Séquence de déconnexion de la batterie principale
Avertissement
En déconnectant les câbles de la batterie, prenez garde à ne pas court-circuiter la batterie accidentellement.
Déconnectez l'alimentation secteur.
Déconnectez les câbles de la batterie.
Retirez le cache gris sur le panneau avant du chargeur afin de pouvoir accéder aux bornes.
Déconnectez les câbles de la batteries du chargeur.
Déconnectez tous les autres câbles, tels que la sonde de température et/ou la sonde de tension, utilisés avec cette batterie particulière.
2.3. Connexion de la batterie de démarrage
Avertissement
Le Skylla-IP65 N'EST PAS protégé contre la polarité inversée de la batterie de démarrage. (« + » connecté à « - » et « - » connecté à « + »).
Veuillez suivre la procédure d'installation. La garantie s'annule si le Skylla-IP65 est endommagé à cause de la polarité inversée.
Attention
Déconnectez l'alimentation secteur avant d'ajouter ou d'enlever des connexions à la batterie principale.
La batterie de démarrage doit être connectée en utilisant une âme de câble d'au moins 1,5 mm² (maxi. 6 mm²).
Raccordez le pôle positif (+) de la batterie au connecteur « positif de la batterie de démarrage », voir l'Illustration 1.
Le pôle négatif de la batterie de démarrage doit être raccordé à la connexion « -BAT » du chargeur.
Note
La batterie de démarrage peut tirer du courant de la batterie connectée aux bornes de la batterie principale si la tension de la batterie de démarrage est inférieure à la tension de la batterie principale. Cependant, la batterie principale ne peut pas tirer de courant de la batterie de démarrage même si la batterie de démarrage est entièrement chargée et la batterie principale est à son niveau de charge minimal.
2.4. Connexion VE.Can
Les deux connecteurs VE.Can permettent d’accéder au fonctionnement en parallèle synchronisé et au contrôle à distance.
2.4.1. Fonctionnement en parallèle synchronisé
Grâce à l’interface CAN, plusieurs contrôleurs de charge, jusqu’à 10 au maximum, peuvent être synchronisés. Il suffit de raccorder les chargeurs avec des câbles RJ45 UTP (terminateurs bus nécessaires).
Les contrôleurs de charge installés en parallèle doivent disposer de paramètres identiques (par ex. algorithme de charge). La communication CAN garantit que les contrôleurs commuteront en même temps d’un état de charge à un autre (de la charge Bulk à la charge d’absorption par exemple). Le courant de sortie d’un chargeur peut différer d’un chargeur à un autre même s’ils sont connectés en parallèle. En cas d’utilisation de sondes à distance (tension et/ou température), la sonde à distance doit être connectée à l’un des chargeurs fonctionnant en parallèle. Tous les autres chargeurs partageront l'information à travers l'interface CAN. En cas de fonctionnement en parallèle synchronisé, l'icône de réseau clignotera toutes les 3 secondes sur toutes les unités installées en parallèle.
2.4.2. Limite de courant d'entrée/quai
La limite de courant d'entrée CA de chaque chargeur est fixée à 10,5 A au maximum et elle peut être ajustée avec un appareil CCGX, un NMEA 2000 ou un
tableau de contrôle à distance GX Skylla-i-control. Voir https://www.victronenergy.com/panel-systems-remote-monitoring/skylla-i-control-gx
La puissance d'entrée d’un chargeur ne sera jamais de plus de 1050 W. Cela signifie qu’à un niveau de 100 V, le courant d'entrée CA est de 10,5 A et qu’à un niveau de 230 V, le courant d’entrée CA maximal est de 4,5 A.
La limite de courant d'entrée d’un groupe de chargeurs installés en parallèle peut être configurée avec un appareil CCGX ou avec un tableau de contrôle à distance GX Skylla-i-control. La limite de courant telle qu’indiquée sur l’appareil correspond au courant de quai du groupe.
2.5. Relais d'utilisateur, sonde externe et arrêt à distance
Le câblage de ces signaux doit se faire avec le chargeur déconnecté du réseau.
Illustration 1 Connecteurs pour sonde de température/tension externe, arrêt à distance, Bus VE.Can et batterie de démarrage.
2.5.1. Sonde de tension externe
Un appareil de détection de tension externe peut être utilisé s'il est important de détecter avec précision la tension de la batterie, comme par exemple pour détecter des courants de charge élevés combinés à des câbles longs.
Pour connecter l'option de détection de tension externe, réalisez les étapes suivantes :
raccorder un fil rouge (0,75 mm²) entre le pôle positif de la batterie et le connecteur « + de la sonde de tension »
raccorder un fil noir (0,75 mm²) entre le pôle négatif de la batterie et le connecteur « - de la sonde de tension »
2.5.2. Sonde de température externe
La sonde de température externe, fournie avec le chargeur, peut être connectée à ces bornes afin de réaliser une charge à compensation thermique de la batterie. La sonde est isolée électriquement et elle doit être connectée au pôle positif ou négatif de la batterie.
Pour connecter la sonde de température, réalisez les étapes suivantes :
connectez le fil rouge au connecteur « + de la sonde de température »
connectez le fil noir au connecteur
« de la sonde de température » – Installez la sonde de température sur le pôle positif ou négatif de la batterie
vérifiez dans le menu la température réelle
2.5.3. Arrêt à distance
Au départ d’usine, les bornes + et - à distance sont connectées ensemble avec un cavalier pour allumer le chargeur.
Afin d’utiliser la fonction à distance pour arrêter le chargeur, retirez le cavalier et connectez un câble sur l’entrée « - à distance ».
Le fait de commuter l’entrée « - à distance » sur la tension de la batterie peut provoquer l’allumage du chargeur. Ce câble peut être utilisé afin de brancher un BMS utilisé pour des batteries au lithium pour contrôler le chargeur.
2.5.4. Connexions du relais de l'utilisateur
Le relais de l'utilisateur est déclenché par une batterie en sous-tension (<11,8 V). La fonction peut être utilisée pour l'action de son choix : démarrer un générateur, sonnerie d'une alarme, etc.
Les valeurs nominales du relai sont indiquées dans les spécifications.
# | Description | Menu de configuration # |
|---|---|---|
0 | Comportement du Skylla-i : allumé si en charge (pas de condition d'erreur) et tension de batterie entre les paramètres de tension basse et élevée | 12, 13, 14 et 15 |
1 | Toujours éteint | |
2 | Température élevée (> + 85 °C) | 12 et 13 |
3 | Tension de batterie trop basse | |
4 | Égalisation active | |
5 | Condition d'erreur présente | |
6 | Température basse (< -20 °C) | |
7 | Tension de batterie trop haute | 14 et 15 |
8 | Chargeur en mode Float ou stockage |
ON | : CM connecté à NO |
OFF | : CM connecté à NC |
2.6. Connexion du secteur
Vérifiez si la batterie est connectée au chargeur.
Retirez le cache gris sur le panneau avant du chargeur permettant d'accéder au connecteur d'entrée CA, voir l'Illustration 2.
Connectez le câble de Terre du secteur (vert/jaune) au connecteur d'entrée CA, borne.
Connectez le câble Neutre du réseau (bleu) à la borne N du connecteur d'entrée CA.
Connectez le câble de ligne du réseau (marron) à la borne L du connecteur d'entrée CA.
 |

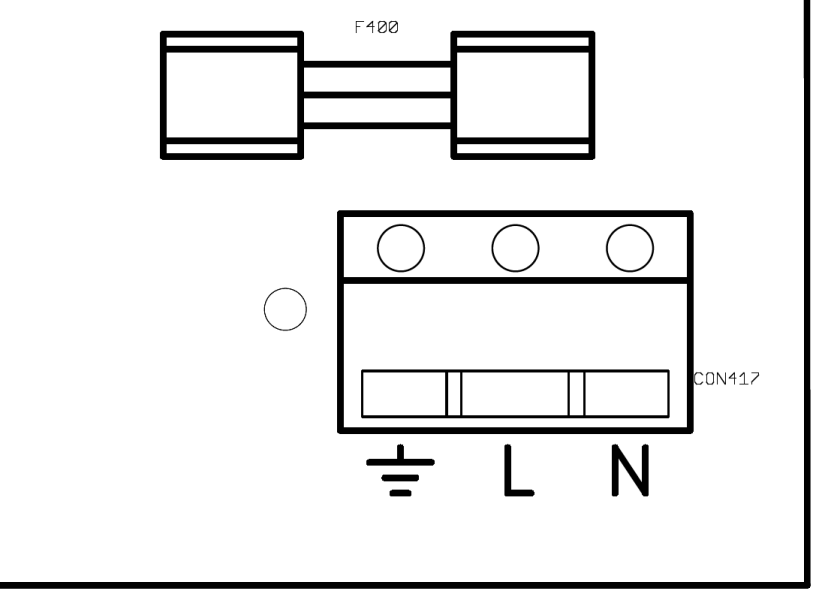

Illustration 2 Borne d'entrée secteur
