3. Controlo e Regulação

Nesta secção:

Quando o carregador estiver instalado corretamente, tem de ser configurado para a bateria ligada.

Para configurar o carregador, aplique a energia elétrica e aceda ao menu de configuração carregando em “SETUP” durante 3 s.

O carregador entrará num modo de espera (sem energia aplicada aos terminais da bateria) e o utilizador pode configurar a unidade em conformidade.

Consulte na tabela seguinte todos ajustamentos possíveis.

3.1. Menu do monitor

O menu do monitor fica visível ao aplicar energia ao carregador.

A tabela seguinte mostra as linhas consecutivas ao mover-se pelo menu com as teclas para cima / para baixo:

Informação visualizada

Ícones

Segmentos

Unidades

Tensão / corrente da bateria

14

0

Tensão da bateria

14.40

Corrente de carga da bateria

60.00

Temperatura da bateria ^*1

25,0,---,Err

°C/°F

Corrente da rede elétrica

1C

3.6

Tensão da bateria saída 1^*2

1

14.4

Corrente de carga da bateria saída 1^*2

1

60.0

Tensão da bateria saída 2^*2

2

14.4

Corrente de carga da bateria saída 2^*2

2

60.0

Tensão da bateria saída 3^*2

3

14.4

Corrente de carga da bateria saída 3^*2

3

60.0

Mensagem de advertência^{*3 *4}

1 nF

65

Mensagem de erro^{*3 *4}

Err

2

Funcionamento BMS^*3

BMS

^*1 Uma temperatura válida é visualizada. “ --- “ significa nenhuma informação de sensor ou “Err” significa dados do sensor inválidos.

^*2 O número do canal de saída é visualizado no primeiro segmento; apenas visível num modelo de três saídas.

^*3 Estes itens apenas são visualizados se forem relevantes.

^*4 Após um pequeno atraso, um texto navegável é visualizado com a descrição do erro.

Com as teclas para cima/para baixo, o utilizador pode navegar pelo menu do monitor.

Manter premida qualquer uma destas teclas durante 3 s irá iniciar o modo de autonavegação: todos os itens do menu do Monitor serão mostrados durante 5 s.

Pode sair do modo autonavegação se carregar uma vez para cima ou para baixo.

3.2. Menu de configuração

Pode aceder ao menu de configuração se carregar em “SETUP” durante 3 s.

Texto em deslocamento

Ícones

Segmentos

Unidades

Função ou parâmetro

01 POWER ON OFF

Ligar, desligar

Botão ligar/desligar

02 MAXIMUM CHARGE CURRENT

1.0-60.0

Corrente de carga máxima

03 SYSTEM VOLTAGE

12

Tensão do sistema (apenas leitura)

04 CHARGE ALGORITHM

1, 2-9

Tipo

Algoritmo de carga

05 ABSORPTION VOLTAGE

8.0-14.4-15.9

Tensão de absorção

06 FLOAT VOLTAGE

8.0-14.4-15.9

Tensão de flutuação

08 EQUALIZATION VOLTAGE

8.0-15.915.9

Tensão de equalização

09 AUTOMATIC EQUALIZATION

OFF, AUTO

Equalização automática

10 MANUAL EQUALIZATION

START

Equalização manual

11 RELAY MODE

rel.

08

Função de Relé

12 RELAY LOW VOLTAGE

Lb8.0-11.6-17.4

Definir alarme de tensão de bateria baixa

13 RELAY CLEAR LOW VOLTAGE

Lbc8.0-12.0-17.4

Remover alarme de tensão de bateria baixa

14 RELAY HIGH VOLTAGE

Hb8.0-17.1-17.4

Definir alarme de tensão de bateria alta

15 RELAY CLEAR HIGH VOLTAGE

Hbc8.0-16,7-17,4

Remover alarme de tensão de bateria alta

18 RELAY MINIMUM CLOSED TIME

RMC

0-500

Tempo fechado mínimo do relé (minutos)

19 ADAPTIVE MODE

s,n

Modo adaptativo

20 TEMPERATURE COMPENSATION

-3.0-2.7-0.0

°C mV

Compensação da temperatura da bateria por célula

22 BULK TIME PROTECTION

OFF10

Proteção de tempo inicial

23 MAXIMUM ABSORPTION TIME

1.0-8.024.0

Tempo de absorção

24 STORAGE MODE

On, OFF

Modo de armazenagem

25 MAXIMUM FLOAT TIME

4.0-8.0-24.0

Tempo de flutuação máximo

26 REPEATED ABSORPTION TIME

0.5-1.0-24.0

Tempo de Absorção repetida

27 REPEATED ABSORPTION TIME INTERVAL

0.5-7.0-45

Dia

Intervalo de absorção repetida

28 LOW TEMPERATURE LEVEL

10.0-5.0-10.0

°C

Nível baixo da temperatura (para item 29)

29 LOW TEMPERATURE CHARGE CURRENT

0.0-60.0

Corrente de carga máx. sob o nível de baixa temperatura (item 28)

30 WATCH

OFF,ON

Função de observação (início em armazenagem se a tensão da bateria >13 V)

31 BMS PRESENT

BMS

s,n

BMS presente

33 POWER SUPPLY VOLTAGE

8.0-12.0-15.9

Tensão da fonte de alimentação

34 INPUT CURRENT LIMIT

`1c`	`0.0-12.0`

Limite da corrente de entrada

49 BACKLIGHT INTENSITY

0-5-9

A intensidade da retroiluminação

50 BACKLIGHT ALWAYS ON

OFF-On-Auto

A retroiluminação desliga-se automaticamente após 60 s

51 SCROLL SPEED

1-3-5

Velocidade de deslocamento no texto

52 BUZZER

s n

Campainha

59 CAN ADDRESS

nA

0-255

Endereço de rede VE.Can

60 CAN DEVICE INSTANCE

dl

0-255

Instância de dispositivo VE.Can

61 SOFTWARE VERSION

1.00

Versão de “software”

62 RESTORE DEFAULTS

rESEt

Restaurar as definições por defeito do sistema

64 LOCK SETUP

LOCK

s,n

Bloquear configurações

67 TEMPERATURE UNIT

CELC,FAHR

Unidade de temperatura °C/°F

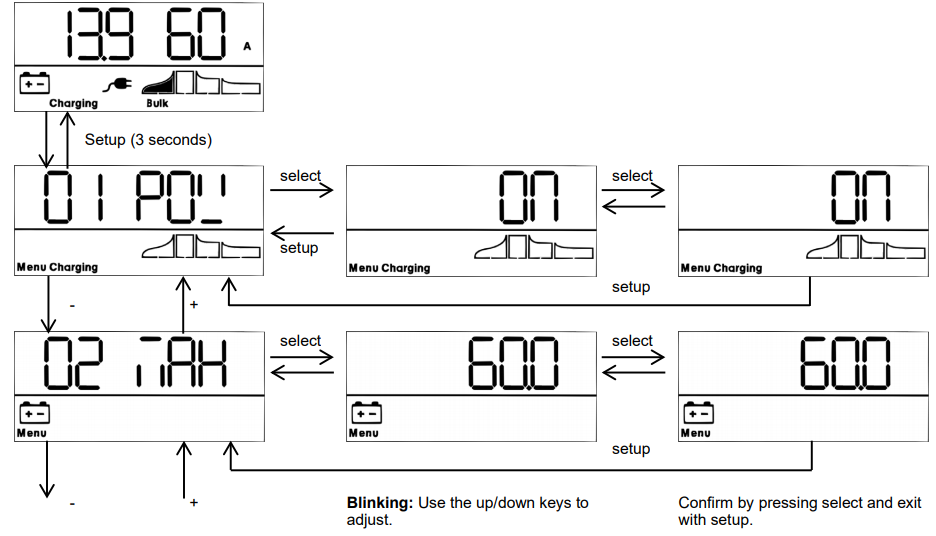

Ao entrar no menu de configuração, o utilizador pode navegar pelo mesmo com as teclas para cima/baixo.

Também pode selecionar e visualizar o valor atual de um item. Com as teclas do cursor pode explorar os modos disponíveis ou aumentar/diminuir o valor.

Se carregar em Selecionar novamente, define o valor/item.

Carregar em Configuração brevemente permite regressar ao menu de configuração.

Quando a configuração estiver concluída, pode sair do menu carregando novamente em “SETUP” durante 3 s.

3.3. Seleção de bateria

O algoritmo de carga do carregador deve ser adequado ao tipo de bateria conectada ao carregador. A seguinte tabela mostra todos os tipos de bateria definidos disponíveis no menu de seleção do algoritmo de carga.

#	Descrição	Tipo de unidade	Absorção V	Flutuação V	Armazenagem V	Equalização Máx. V @% de Inom	dV/dT mV/°C
1	Gel Victron long life (OPzV) Gel exide A600 (OPzV) Gel MK	12 V	14.1	13.8	13.2	15,9 @ 6 % máx. 1 h	-16
1	Gel Victron long life (OPzV) Gel exide A600 (OPzV) Gel MK	24 V	28.2	27.6	26.4	31,8 @ 6 % máx. 1 h	32
2	Definição por defeito Gel Victron descarga profunda, Gel Exide A200 AGM Victron deep discharge Placa tubular estacionária (OPzS) Rolls Marine (inundada), Rolls Solar (inundada)	12 V	14.4	13.8	13.2	15,9 @ 6 % máx. 1 h	-16
2		24 V	28.8	27.6	26.4	31,8 @ 6 % máx. 1 h	-32
3	AGM SpiralCell Rolls AGM	12 V	14.7	13.8	13.2	15,9 @ 6 % máx. 1 h	-16
3	AGM SpiralCell Rolls AGM	24 V	29.4	27.6	26.4	31,8 @ 6 % máx. 1 h	-32
4	Baterias de tração de placa tubular PzS ou baterias OPzS em modo cíclico 1	12 V	14.1	13.8	13.2	15,9 @ 6 % máx. 4	-16
4		24 V	28.2	27.6	26.4	31,8 @ 6 % máx. 4	-32
5	Baterias de tração de placa tubular PzS ou baterias OPzS em modo cíclico 2	12 V	14.4	13.8	26.4	15,9 @ 6 % máx. 4	-16
5		24 V	28.8	27.6	13.2	31,8 @ 6 % máx. 4	-32
6	Baterias de tração de placa tubular PzS ou baterias OPzS em modo cíclico 3	12 V	15	13.8	13.2	15,9 @ 6 % máx. 4	-16
6		24 V	30	27.6	26.4	31,8 @ 6 % máx. 4	-32
7	Baterias de fosfato de ferro-lítio (LiFePo4)	12 V	14.2	n.a.	13.50	n.a.	0
7	Baterias de fosfato de ferro-lítio (LiFePo4)	24 V	28.4	n.a.	26.7	n.a.	0
8	Regulável: a corrente de carga máxima e as tensões de absorção, flutuação, armazenagem e equalização podem ser alteradas no menu de configuração	12 V	Reg.	Reg.	Reg.	Reg. @ 6 % máx. 4 h	Reg.
8		24 V	Reg.	Reg.	Reg.	Reg. @ 6 % máx. 4 h	Reg.
9	Modo de alimentação elétrica	12 V	12.0	n.a.	n.a.	n.a.	0
9	Modo de alimentação elétrica	24 V	24.0	n.a.	n.a.	n.a.	0

3.4. Modo de alimentação elétrica

O carregador pode ser definido para funcionar como uma fonte de alimentação CC.

Neste modo, as funções do carregador como uma fonte de tensão constante:

uma tensão de saída regulável de 8,0 V a 15,9 V (tipo 12 V) resp. 16,0 V a 31,8 V (tipo 24 V)
uma corrente de saída máxima de 60 A (tipo 12 V) resp. 30 A (tipo 24 V).

3.5. Compensação da temperatura (dV/dT)

O sensor de temperatura deve ser ligado ao polo positivo ou negativo da bateria.

A compensação de temperatura é uma definição fixa (consulte a tabela e a figura 4) e aplica-se a todos os estados de carga.

O sensor de temperatura deve ser instalado quando:

houver a previsão de uma temperatura ambiente da bateria regularmente inferior a 15 ºC ou superior a 30 °C
a corrente de carga superar 15 A por 100 Ah de capacidade da bateria

A compensação da temperatura não é necessária para as baterias de Li-Ion.

3.6. PowerControl – aproveitamento máximo de uma corrente de cais limitada

É possível definir uma corrente máxima, de modo a evitar a interrupção de um fusível externo no abastecimento da rede elétrica.

Skylla-IP65
