3. Styrning och justering

I detta avsnitt:

När laddaren är korrekt installerad bör den ställas in för att passa det anslutna batteriet.

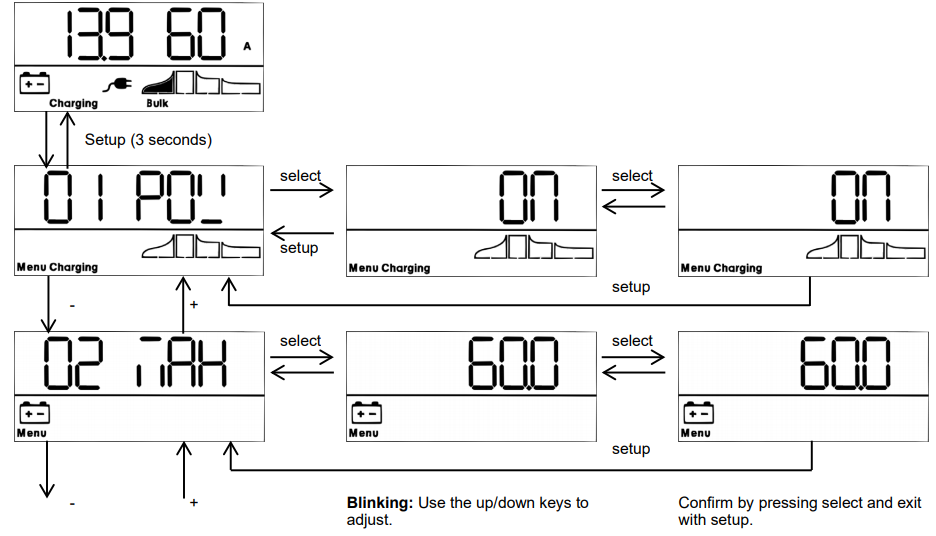

Slå på nätströmmen och gå in i inställningsmenyn genom att trycka ”SETUP” (inställning) i tre sekunder för att ställa in laddaren.

Laddaren går in i ett standbyläge (ingen ström tillämpas på batteriterminalerna) och användaren kan följaktligen ställa in enheten .

Se nästa tabell för alla möjliga justeringar.

3.1. Övervakningsmeny

Övervakningsmenys är synlig när laddaren är försedd med ström.

Följande tabell visar de på varandra följande linjerna när man skrollar genom menyn med upp/ned-knapparna:

Visad info

Symboler

Segment

Enheter

Batterispänning/ström

14

0

Batterispänning

14.40

Laddningsström för batteriet

60.00

Batteritemperatur ^*1

25,0,---,Err

°C/°F

Nätström

1 C

3.6

Batterispänning ut 1^*2

1

14.4

Batteriladdningsström ut 1^*2

1

60.0

Batterispänning ut 2^*2

2

14.4

Batteriladdningsström ut 2^*2

2

60.0

Batterispänning ut 3^*2

3

14.4

Batteriladdningsström ut 3^*2

3

60.0

Varningsmeddelande^{*3 *4}

1 nF

65

Felmeddelande^{*3 *4}

Err

2

BMS-funktion^*3

BMS

^*1 En giltig temperatur visas. ” --- ” betyder ingen sensorinformation eller ”Err” betyder ogiltig sensordata.

^*2 Utgångskanalnumret visas i det första segmentet: endast synligt i en modell med tre utgångar.

^*3 Dessa poster är enbart synliga när de är relevanta.

^*4 Efter en kort fördröjning visas en skrollningstext med en felbeskrivning.

Med upp/ned-knapparna kan användaren skrolla genom övervakningsmenyn.

Genom att antingen hålla dem upp eller ned i tre sekunder startar det automatiska skrollningsläget där alla övervakningsmenyposter visas i fem sekunder.

Du lämnar det automatiska skrollningsläget genom att trycka på upp eller ned en gång.

3.2. Inställningsmeny

Inställningsmenyn nås genom att trycka på ”SETUP” i tre sekunder.

Skrollningstext

Symboler

Segment

Enheter

Funktion eller parameter

01 POWER ON OFF

På, AV

På/av brytare

02 MAXIMUM CHARGE CURRENT

1.0-60.0

Maximal laddningsström

03 SYSTEM VOLTAGE

12

Systemspänning (endast avläsning)

04 CHARGE ALGORITHM

1, 2-9

Typ

Laddningsalgoritm

05 ABSORPTION VOLTAGE

8.0-14.4-15.9

Absorptionsspänning

06 FLOAT VOLTAGE

8.0-14.4-15.9

Floatspänning

08 EQUALIZATION VOLTAGE

8.0-15.915.9

Utjämningsspänning

09 AUTOMATIC EQUALIZATION

AV. - AUTO

Automatisk utjämning

10 MANUAL EQUALIZATION

START

Manuell utjämning

11 RELAY MODE

rel.

08

Reläfunktion

12 RELAY LOW VOLTAGE

Lb8,0-11,6-17,4

Låg batterispänning larm inställt

13 RELAY CLEAR LOW VOLTAGE

Lbc8,0-12,0-17,4

Låg batterispänning larm borttaget

14 RELAY HIGH VOLTAGE

Hb8,0-17,1-17,4

Hög batterispänning larm inställt

15 RELAY CLEAR HIGH VOLTAGE

Hbc8.0-16,7-17,4

Hög batterispänning larm borttaget

18 RELAY MINIMUM CLOSED TIME

RMC

0-500

Minimiinaktiveringstid för relä (minuter)

19 ADAPTIVE MODE

j,n

Anpassningsbart läge

20 TEMPERATURE COMPENSATION

-3.0-2.7-0.0

°C mV

Batteri kompensationstemperatur per cell

22 BULK TIME PROTECTION

OFF10

Bulktidsskydd

23 MAXIMUM ABSORPTION TIME

1.0-8.024.0

Absorptionstid

24 STORAGE MODE

På, AV

Förvaringsläge

25 MAXIMUM FLOAT TIME

4.0-8.0-24.0

Maximal floattid

26 REPEATED ABSORPTION TIME

0.5-1.0-24.0

Upprepad absorptionstid

27 REPEATED ABSORPTION TIME INTERVAL

0.5-7.0-45

Dag

Upprepad absorptionsintervall

28 LOW TEMPERATURE LEVEL

10.0-5.0-10.0

°C

Låg temperaturnivå (för post 29)

29 LOW TEMPERATURE CHARGE CURRENT

0.0-60.0

Max. laddningsström under den låga temperaturnivån (post 28)

30 WATCH

AV, PÅ

Bevakningsfunktion (uppstart i förvaring om batterispänning >13 V)

31 BMS PRESENT

BMS

j,n

BMS närvarande

33 POWER SUPPLY VOLTAGE

8.0-12.0-15.9

Strömförsörjningsspänning

34 INPUT CURRENT LIMIT

1 C

0.0-12.0

Strömbegränsning, ingång

49 BACKLIGHT INTENSITY

0-5-9

Bakgrundsbelysningens ljusstyrka

50 BACKLIGHT ALWAYS ON

AV-PÅ-Auto

Bakgrundsbelysningen släcks automatiskt efter 60 sek.

51 SCROLL SPEED

1-3-5

Skrollningshastighet text

52 Buzzer

j n

Buzzer

59 CAN ADDRESS

Ej tillämpligt

0-255

VE.Can nätverksadress

60 CAN DEVICE INSTANCE

dl

0-255

VE.CAN enhet instans

61 SOFTWARE VERSION

1.00

Programvaruversion

62 RESTORE DEFAULTS

återställ

Systemåterställning till standardinställningar

64 LOCK SETUP

LOCK

j,n

Låsinställning

67 TEMPERATURE UNIT

CELC,FAhr

Temperaturenhet °C/°F

Efter att ha öppnat inställningsmenyn kan användaren skrolla igenom den med upp/ned-knapparna.

En menypost kan väljas med ”select” [välja) och det aktuella värdet visas. Med upp/ned-knapparna kan användaren skrolla genom de tillgängliga lägena eller öka/minska värdet.

Genom att trycka på select igen fastställs värdet/posten.

Genom att trycka snabbt på ”setup” igen återgår du till inställningsmenyn.

När inställningen är färdig lämnar du menyn genom att trycka på ”SETUP” igen i tre sekunder.

3.3. Batterival

Laddarens laddningsalgoritm måste passa den batterityp som ansluts till laddaren. Följande tabell visar alla fördefinierade batterityper som finns tillgängliga i valmenyn över laddningsalgoritmer.

#	Beskrivning	Enhetstyp	Absorption V	Float V	Förvaring V	Utjämning Max V @% av Inom	dV/dT mV/°C
1	Gel Victron lång livslängd OPzV) Gel Exide A600 (OPzV) Gel MK	12 V	14.1	13.8	13.2	15,9 @ 6 % max 1 tim	-16
1		24 V	28.2	27.6	26.4	31,8 @ 6 % max 1 tim	32
2	Standardinställning Gel Victron fullständig urladdning, Gel Exide A200 AGM Victron Deep Discharge Stationära rörplattebatterier (OPzS) Rolls Marine (vätskefylld), Rolls Solar (vätskefylld)	12 V	14.4	13.8	13.2	15,9 @ 6 % max 1 tim	-16
2		24 V	28.8	27.6	26.4	31,8 @ 6 % max 1 tim	-32
3	AGM spiralcell Rolls AGM	12 V	14.7	13.8	13.2	15,9 @ 6 % max 1 tim	-16
3	AGM spiralcell Rolls AGM	24 V	29.4	27.6	26.4	31,8 @ 6 % max 1 tim	-32
4	PzS ”tubular plate traction” batterier eller OPzS-batterier i cykliskt läge 1	12 V	14.1	13.8	13.2	15,9 @ 6 % max 4 tim	-16
4		24 V	28.2	27.6	26.4	31,8 @ 6 % max 4 tim	-32
5	PzS ”tubular plate träaction” batterier eller OPzS-batterier i cykliskt läge 2	12 V	14.4	13.8	26.4	15,9 @ 6 % max 4 tim	-16
5		24 V	28.8	27.6	13.2	31,8 @ 6 % max 4 tim	-32
6	PzS ”tubular plate träaction” batterier eller OPzS-batterier i cykliskt läge 3	12 V	15	13.8	13.2	15,9 @ 6 % max 4 tim	-16
6		24 V	30	27.6	26.4	31,8 @ 6 % max 4 tim	-32
7	Litiumjärnsulfatbatterier (LiFePo4)	12 V	14.2	n.a.	13.50	n.a.	0
7	Litiumjärnsulfatbatterier (LiFePo4)	24 V	28.4	n.a.	26.7	n.a.	0
8	Justerbar: maximal laddningsström och absorptions-, float-, förvarings- och utjämningsspänningar kan ändras i inställningsmenyn.	12 V	Justerbar	Justerbar	Justerbar	Justerbar @ 6 % max 4 tim	Justerbar
8		24 V	Justerbar	Justerbar	Justerbar	Justerbar @ 6 % max 4 tim	Justerbar
9	Nätströmsläge	12 V	12.0	n.a.	n.a.	n.a.	0
9	Nätströmsläge	24 V	24.0	n.a.	n.a.	n.a.	0

3.4. Nätströmsläge

Laddaren kan ställas in att agera som en DC-strömkälla.

I det här läget fungerar laddaren som en konstant spänningskälla:

en justerbar utgångsspänning på 8,0 till 15,9 V (12 V-typ) resp. 16,0 till 31,8 V (24 V-typ)
en maximal utgångsström på 60 A (12 V-typ) resp. 30 A (24 V-typ).

3.5. Temperaturkompensation (dV/dT)

Sensorn ska anslutas till batteriets plus eller negativa pol.

Temperaturkompensationen är en fast inställning, se tabell och bild 4, som tillämpas på alla laddarlägen.

Temperatursensorn måste installeras om:

batteriets omgivningstemperatur förväntas att regelbundet sjunka under 15 °C eller stiga över 30 °C,
Laddningsströmmen överstiger 15 A per 100 Ah batterikapacitet.

Temperaturkompensation krävs inte för litiumjonbatterier.

3.6. Power Control – maximal användning av begränsad landström

En maximal nätström kan ställas in för att undvika att en extern säkring i nätförsörjningen går.
