2. Installation och kopplingar
2.1. Installation
Hitta en torr och välventilerad plats för att montera Skylla-IP65-laddaren och batteriet. Kabellängden mellan laddaren och batteriet ska vara kortare än 6 meter.
Laddaren kan monteras på väggen eller golvet. Se alltid till att luften kan flöda fritt på baksidan av skåpet. Detta förbättrar nedkylningen av laddaren och förlänger dess livstid.
Väggmontering
Enheten kan monteras vertikalt på en vägg. Se bilagan för monteringshålens exakta positioner.
Kopplingar
Ingångarna för strömkabeln, batterikablarna, fjärrfunktionerna och anslutningen för att fästa jordkabeln är alla placerade på botten av höljet: se markeringarna på frontpanelen.
6 mm på vänster sida montering | Jordningspunkt |
Grått terminalblock | Extern spänningssensor |
Extern temperatursensor | |
Fjärravstängning | |
Användarrelä | |
Startbatteri | |
VE.Can-kablar | |
Svarta kabelförskruvningar: 2 eller 4 st. | Huvudbatterikablar |
Svart kabelförskruvning enkel | Strömkabel |
Varning
För att på bästa sätt förhindra att vatten och damm kommer in i höljet ska alla öppningar i det grå terminalblocket vara stängda, antingen med en passande kabel eller, om det inte finns någon anslutning, med en kabelatrapp.
Koppling av jord
Koppla jordningspunkten till installationens jord. Jordkopplingarna måste utföras i enlighet med tillämpliga säkerhetsstandarder.
På en båt: koppla till jordplattan eller båtens skrov.
På land: koppla till huvudnätets jord. Jordkopplingarna till huvudnätet måste utföras i enlighet med tillämpliga säkerhetsstandarder.
Mobila tillämpningar (ett fordon, en bil eller en husvagn): Koppla till fordonets ram.
Laddarens batterianslutningar flyter fritt med avseende på den här jordningspunkten.
2.2. Anslutning av huvudbatteriet
Innan huvudbatteriet ansluts till laddaren bör du säkerställa att laddaren är inställd på rätt batterityp.
Minsta kabeltvärsnitt mellan huvudbatteri och laddare:
Skylla-IP65 typ | kabellängd upp till 1,5 m | kabellängd 1,5 m – 6 m |
|---|---|---|
12/70 | 10 mm2 | 16 mm2 |
24/35 | 6 mm2 | 10 mm2 |
Den största möjliga kabelskon som går igenom batterikabelförskruvningarna är storlek S6-16. Den kabelskon passar en maximal kabeldiameter på 16 mm² och passar på en M6-bult.
2.2.1. Anslutningssekvens huvudbatteri
Varning
Skylla-IP65 är INTE skyddad mot omvänd polaritet på huvudbatteriet. (”+” ansluten till ”-” och ”-” ansluten till ”+”).
Följ installationsproceduren. Garantin blir ogiltig om Skylla-IP65 blir defekt på grund av omvänd polaritet.
Observera
Koppla från nätströmmen innan du ansluter eller kopplar ifrån anslutningarna till huvudbatteriet.
1. Koppla från nätströmmen | |
2. Koppla från batterikablarna från batteriet. | |
3. Ta bort det grå skyddet i laddarens frontpanel vilket ger dig tillgång till terminalerna. | |
4. Anslut batterikablarna till laddaren: | plus (röd) till ”+BAT1”; minus (svart) till ”-BAT” |
5. Anslut batterikablarna till batteriet: | plus (röd) till positiv pol, minus (svart) till negativ pol. |
6. Koppla på nätströmmen. | |
2.2.2. Frånkopplingssekvens huvudbatteri
Varning
När du kopplar från batterikablarna ska du vara väldigt försiktig så att du inte kortsluter batteriet av misstag.
Koppla bort nätströmmen.
Koppla från batterikablarna från batteriet.
Ta bort det grå skyddet i laddarens frontpanel vilket ger dig tillgång till terminalerna.
Koppla från batterikablarna från laddaren.
Koppla från alla andra kablar som används med just det här batteriet, såsom temperatursensor och/eller spänningssensor.
2.3. Anslutning av startbatteriet
Varning
Skylla-IP65 är INTE skyddad mot omvänd polaritet på startbatteriet. (”+” ansluten till ”-” och ”-” ansluten till ”+”).
Följ installationsproceduren. Garantin blir ogiltig om Skylla-IP65 blir defekt på grund av omvänd polaritet.
Observera
Koppla från nätströmmen innan du ansluter eller kopplar ifrån anslutningarna till huvudbatteriet.
Startbatteriet måste ansluter med en kabel på minst 1,5 mm² (max. 6 mm²).
Koppla den positiva (+) batteripolen till kontakten ”starter battery plus”, se bild 1.
Startbatteriets negativa pol måste kopplas till ”-BAT”-anslutningen på laddaren.
Notera
Startbatteriet kan dra ström från batteriet som är anslutet till huvudbatteriterminalerna om startbatteriets spänning är lägre än huvudbatteriets spänning. Men, huvudbatteriet kan dock inte dra ström från startbatteriet även när startbatteriet är fulladdat och huvudbatteriet är på lägsta laddningsnivå.
2.4. VE.Can-anslutning
De två VE.Can-kontakterna ger tillgång till synkroniserad parallelldrift och fjärrstyrning.
2.4.1. Synkroniserad parallelldrift
Flera laddningsregulatorer kan synkroniseras med CAN-gränssnittet till maximalt 10 laddare. Detta kan göras enkelt genom att koppla ihop laddarna med RJ45 UTP-kablar (bussuttag behövs).
De parallellkopplade laddningsregulatorerna måste ha identiskt lika inställning (dvs. laddningsalgoritm). CAN-kommunikationen säkerställer att regulatorerna kommer att växla samtidigt från ett laddningstillstånd till ett annat (från bulkladdning till absorptionsladdning till exempel). Utgångsströmmen på en laddare kan skilja sig från en annan laddare även om de är parallellkopplade. Vid användning av fjärrsensorer (spänning och/eller temperatur) måste fjärrsensorn kopplas till en av laddarna som är i parallelldrift. Alla andra laddare kommer att dela information via CAN-gränssnittet. I händelse av en synkroniserad parallelldrift kommer nätverksikonen att blinka var tredje sekund på alla de parallellkopplade enheterna.
2.4.2. Strömbegränsning, ingång/land
Strömbegränsningen för AC-ingångsströmmen på varje laddare är inställd på max 10,5 A och kan anpassas med en CCGX-enhet, NMEA 2000 eller en
Skylla-i-Control GX-fjärrpanel Se https://www.victronenergy.com/panel-systems-remote-monitoring/skylla-i-control-gx
Ingångsströmmen på en laddare överstiger aldrig 1050 W. Det innebär att vid 100 V AC i ingångsströmmen är det max 10,5 A och vid 230 V AC är maximal ingångsström 4,5 A.
Begränsningen för ingångsström på en parallell laddargrupp kan ställas in med en CCGX-enhet eller med en Skylla-i-Control GX-fjärrpanel. Strömbegränsningen som den visas på enheten är gruppens landström.
2.5. Användarrelä, extern sensor och fjärravstängning
Kopplingen för dessa signaler måste göras när nätströmmen är bortkopplad från laddaren.

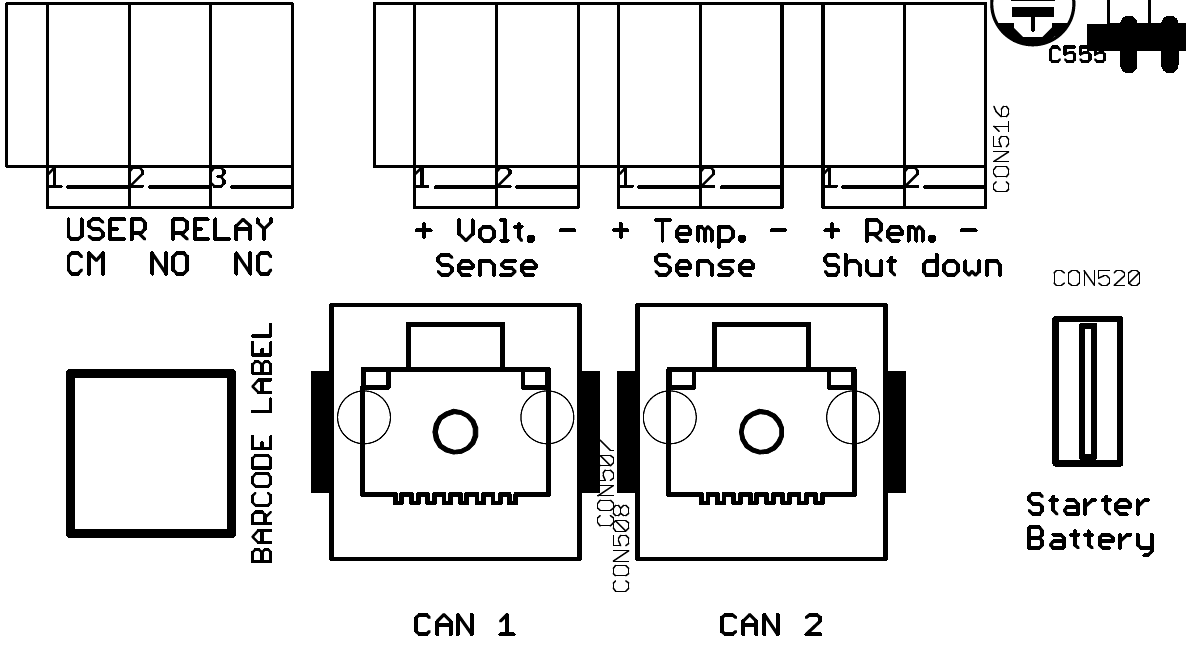

Bild 1 Kontakter för extern spännings-/temperaturkontroll, fjärr- avstängning, VE.Can-bus och startbatteri.
2.5.1. Extern spänningssensor
Den externa spänningssensorn kan användas när det är viktigt att läsa av en exakt batterispänning, som t.ex. vid höga laddningsströmmar i kombination med långa kablar.
Gör följande för att ansluta den extern spänningssensorn:
Koppla en röd kabel (0,75 mm²) mellan den positiva batteripolen och kontakten ”+Volt sense”.
Koppla en svart kabel (0,75 mm²) mellan den negativa batteripolen och kontakten ”-Volt sense”.
2.5.2. Extern temperatursensor
Den externa temperatursensorn, som medföljer laddaren, kan anslutas till dessa terminaler för att utföra en temperaturkompenserad laddning av batteriet. Sensorn är elektriskt isolerad och måste anslutas till batteriets positiva eller negativa pol.
Gör följande för att ansluta den externa temperatursensorn:
Koppla den röda kabeln till kontakten ”+ Temp.sense”.
Koppla den svarta kabeln till kontakten ”
Temp. sense” - montera temperatursensorn på batteriets positiva eller negativa pol.
Kolla menyn för faktiskt temperatur.
2.5.3. Fjärravstängning
Från fabriken är fjärr + och - sammankopplade med en förbindningskabel för att starta laddaren.
För att kunna använda fjärrstyrningen för att stänga av laddaren måste du ta bort förbindningskabeln och koppla en kabel till ”fjärringången”.
Genom att växla ”fjärringången” till batterispänning startar laddaren. Kabeln kan användas för att ansluta till en BMS som används för litiumbatterier för att styra laddaren.
2.5.4. Anslutningar av användarrelä
Användarreläet löses ut av en underspänning i batteriet (<11,8 V). Funktionen kan användas för olika önskade åtgärder: starta en generator, utlösa ett ljudlarm m.m.
Reläets kapacitet hittar du i specifikationen.
# | Beskrivning | Inställningsmeny # |
|---|---|---|
0 | Skylla-i-beteende: på vid laddning (inga förekommande fel) och batterispänning mellan låga och höga batterispänningsinställningar | 12,13,14 och 15 |
1 | Alltid av | |
2 | Hög temperatur (>85 °C) | 12 och 13 |
3 | För låg batterispänning | |
4 | Utjämning aktiv | |
5 | Ett fel har uppstått | |
6 | Låg temperatur (< -20 °C) | |
7 | För hög batterispänning | 14 och 15 |
8 | Laddare i float- eller förvaringsläge |
PÅ | : CM ansluten till NO |
AV | : CM ansluten till NC |
2.6. Anslutning av nätström
Kontrollera om batteriet är kopplat till laddaren.
Ta bort det grå skyddet i laddarens frontpanel för att få tillgång till AC-ingångskontakten, se bild 2.
Koppla den jordade nätströmskabeln (grön/gul) till AC-ingångskontakten, terminal .
Koppla den neutrala nätströmskabeln (blå) till AC-ingångskontakten, terminal N.
Koppla nätströmsledningskabeln (brun) till AC-ingångskontakten, terminal L.
 |

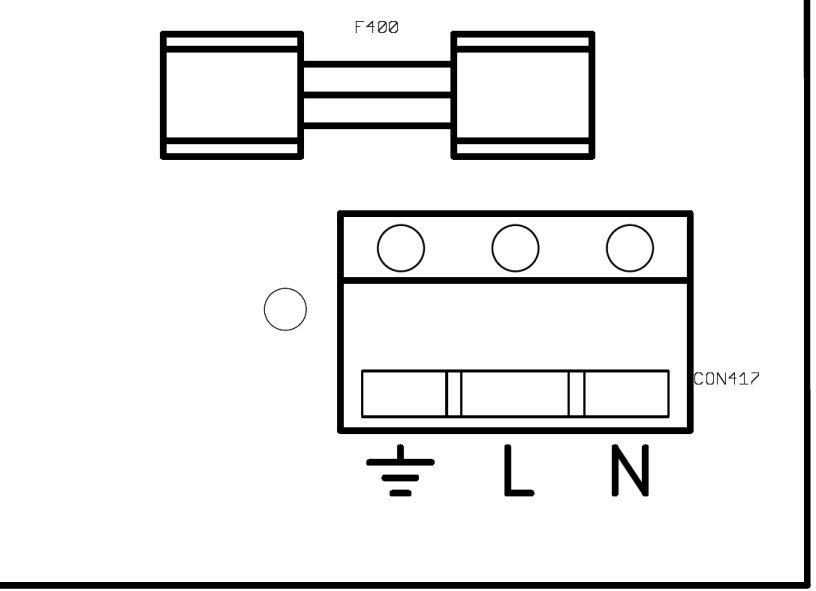

Bild 2 Nätströmsingångsterminal
