Manual - SmartShunt

Gradul de protecție al SmartShunt este IP21; nefiind rezistent la apă, trebuie montat într-un loc uscat.

SmartShunt este prevăzut cu două găuri de 5,5 mm pentru montare, acestea fiind localizate la baza dispozitivului. Găurile pot fi folosite pentru înșurubarea sau fixarea SmartShunt pe o suprafață dură (șuruburile nu sunt incluse).

Consultați schița dimensională din anexa acestui manual pentru locația exactă a găurilor de montare.

Vedere de sus a SmartShunt indicând găurile de montare și vedere laterală a SmartShunt indicând metoda de montare.

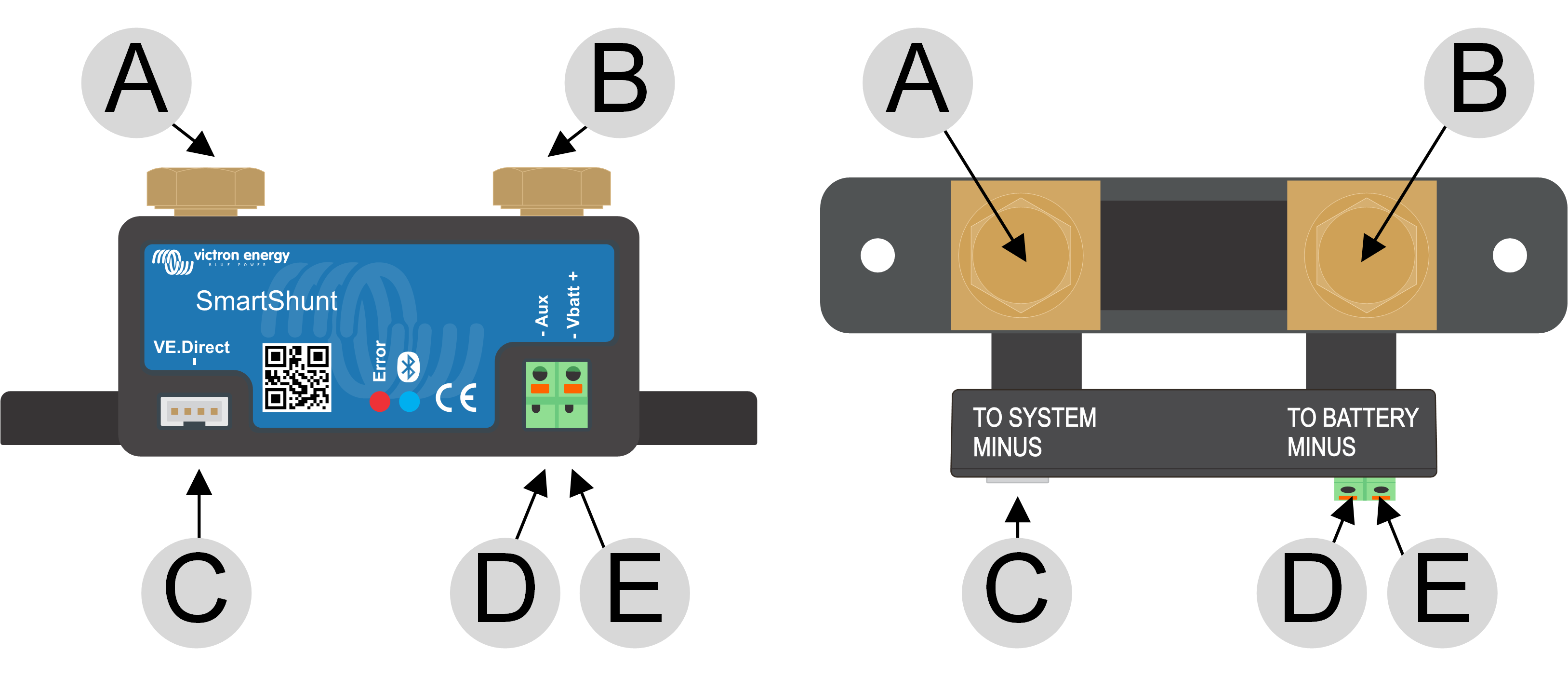

Procedura de conectare:

Sistemul de monitorizare a bateriei este acum alimentat. , indicatorul led pentru Bluetooth va începe să ilumineze intermitent și funcția Bluetooth este activă.

Sistemul de monitorizare a bateriei trebuie configurat pentru a fi complet funcțional; în acest sens, consultați capitolul Configurarea.

În cazul în care sistemul de monitorizare a bateriei se va utiliza pentru monitorizarea unei a doua baterii, a punctului median al bancului de baterii sau a temperaturii bateriei, citiți următoarele 3 alineate pentru instrucțiunile specifice, apoi consultați capitolul Configurarea.

Instalarea sistemul de monitorizare a bateriei de bază.

Pe lângă monitorizarea complexă a principalului banc de baterii, poate fi monitorizat un parametru secundar. Acesta poate fi unul dintre următoarele:

Acest capitol descrie procedura de conectare la terminalul Aux pentru fiecare dintre cele trei variante de mai sus.

3.5.1. Legătura auxiliară pentru monitorizarea tensiunii unei baterii suplimentare

Pentru monitorizarea tensiunii unei baterii suplimentare, precum o baterie de pornire sau auxiliară.

Procedura de conectare:

1. Verificați ca borna negativă a bateriei suplimentare să fie conectată la partea șuntului marcată SYSTEM MINUS.

2. Racordați papucul al celui de-al doilea cablu roșu prevăzut cu siguranță la șunt apăsând conectorul în mufa Aux.

3. Conectați papucul M10 al celui de-al doilea cablu roșu prevăzut cu siguranță la borna pozitivă a bateriei suplimentare.

Sistem de monitorizare a bateriei cu sistem de monitorizare a bateriei suplimentare auxiliare.

3.5.2. Monitorizarea punctului median al unui banc de baterii prin conexiunea auxiliară

Utilizare cu un banc de baterii care constă din mai multe baterii legate în serie sau în serie/paralel pentru a crea un banc de baterii de 24 sau 48 V.

Procedura de conectare:

1. Racordați papucul al celui de-al doilea cablu roșu prevăzut cu siguranță la șunt apăsând conectorul în mufa Aux.

2. Conectați toarta M10 a celui de-al doilea cablu roșu cu siguranță la borna pozitivă a punctului median.

Pentru informații suplimentare privind monitorizarea punctului median și scheme adiționale de conexiuni, consultați capitolul Monitorizarea tensiunii punctului median.

Sistem de monitorizare a bateriei cu sistem de monitorizare a punctului median auxiliar.

3.5.3. Conexiunea auxiliară pentru monitorizarea temperaturii

Pentru monitorizarea temperaturii unei baterii prin intermediul senzorului de temperatură pentru BMV-712 Smart și BMV-702 (nu este inclus). Acest senzor de temperatură trebuie achiziționat separat. Rețineți că acesta este un senzor de temperatură diferit de senzorii incluși cu invertorul/încărcătoarele Victron și unele încărcătoare de baterii.

Senzor de temperatură pentru sistemul de monitorizare a bateriei

Procedura de conectare:

• Conectați papucul firului negru al senzorului de temperatură apăsându-l în terminalul Aux.

• Racordați papucul firului roșu prevăzut cu siguranță apăsând conectorul în terminalul Vbatt +.

• Conectați papucul M10 al senzorului de temperatură la borna pozitivă a bateriei.

Sistem de monitorizare a bateriei cu sistem de detectare a temperaturii auxiliar.

Notă

Notați că, atunci când se utilizează senzorul de temperatură, nu sunt necesare cele două cabluri roșii prevăzute cu siguranță care însoțesc sistemul de monitorizare a bateriei. Senzorul de temperatură va înlocui aceste cabluri.

Dacă sistemul conține un dispozitiv GX, cum ar fi Cerbo GX, sistemul de monitorizare a bateriei poate fi conectat la dispozitivul GX folosind un cablu VE.Direct sau o interfață VE.Direct la USB.

Odată conectat, dispozitivul GX poate fi utilizat pentru citirea tuturor parametrilor monitorizați ai bateriei. Pentru mai multe informații, consultați capitolul Conectarea la un dispozitiv GX și la portalul VRM.

Sistemul de monitorizare a bateriei este conectat la un Cerbo GX și la un ecran GX Touch.

Atunci când utilizați sistemul de monitorizare a bateriei ca un contor DC, conectați-l la dispozitivul sau circuitul care trebuie monitorizat.

De asemenea, este posibil să aveți un monitor principal al bateriei în sistem împreună cu un monitor separat al bateriei care a fost configurat ca un contor DC pentru a monitoriza un anumit dispozitiv sau circuit

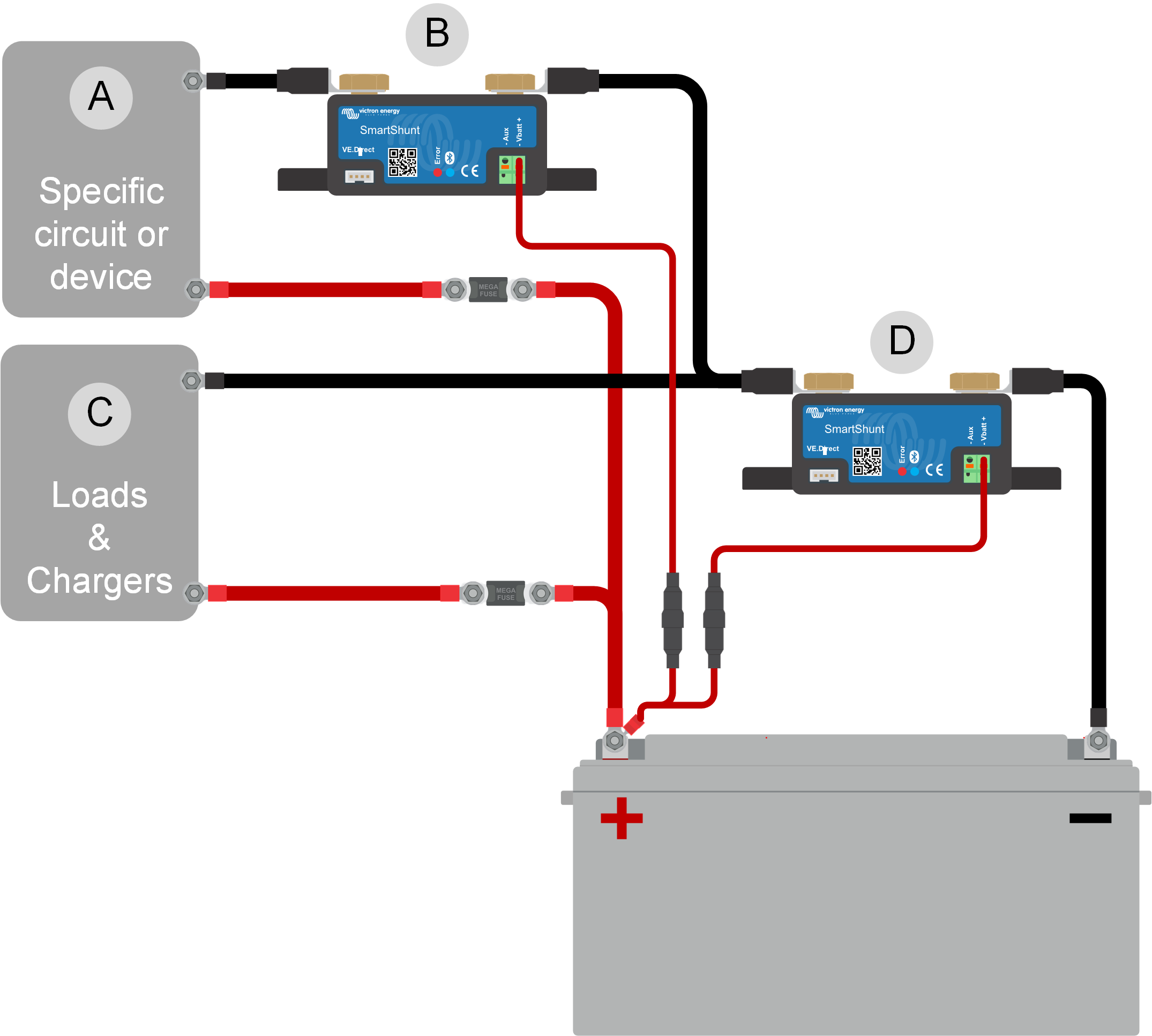

Exemplu de cablare a unui sistem care conține un monitor de baterie principal, împreună cu un monitor de baterie care a fost configurat ca un contor DC și care monitorizează un anumit dispozitiv sau circuit. Un sistem de monitorizare a bateriei este utilizat ca un instrument de măsurare a CC (B), iar celălalt sistem de monitorizare a bateriei este utilizat ca un monitor de baterie (D).
