5. Ek
5.1. Ek A
Doğrudan Smart BMS’nin Yük kesme çıkışı tarafından kontrol edilebilecek yükler:
İnvertörler:
Tüm VE.Direct Phoenix invertörler ve Phoenix Akıllı İnvertörler. BMS’nin Yük kesme çıkışını 2 kutuplu invertör konektörünün H terminaline bağlayın.
DC DC konvertörler:
Uzaktan açma/kapama konektörü tüm Tr tip DC-DC konvertörler ve Orion 12/24-20. BMS’nin Yük kesme çıkışını 2 kutuplu konektörün sağ terminaline bağlayın.
BatteryProtect ve Smart BatteryProtect:
BMS’nin Yük kesme çıkışını BatteryProtect için terminal 2.1’e (sağ terminal) ve Smart BatteryProtect için 2 kutuplu konektörün H pimine bağlayın.
Cyrix-Li-Load:
BMS’nin Yük kesme çıkışını Cyrix’in kontrol girişine bağlayın.
İnvertörlü uzaktan açma-kapama kablosu gerektiren yükler (ürün no ASS030550100 veya -120):
1200 VA ve üzeri Phoenix VE.Bus invertörler ve VE.Bus Inverter Compact
Doğrudan Şarj kesme çıkışı tarafından kontrol edilebilecek güneş enerjili şarj kontrol birimleri:
BlueSolar MPPT 150/70 ve 150/80 CAN-bus:
BMS’nin Şarj kesme çıkışını 2 kutuplu konektörün sağ terminaline bağlayın (B+).
SmartSolar MPPT 150/45 ve üstü, 250/60 ve üstü
BMS’nin Şarj kesme çıkışını 2 kutuplu konektörün sağ terminaline (+ işaretli) ya da sol terminaline (H işaretli) bağlayın.
VE.Direct invertörsüz uzaktan açma-kapama kablosu gerektiren güneş enerjili şarj kontrol birimleri (ürün numarası ASS030550320):
BlueSolar MPPT 150/70 ve 150/80 CAN-bus hariç BlueSolar MPPT modelleri
150/35’e kadar SmartSolar MPPT
Akü Şarj Cihazları:
Phoenix Smart IP43 Şarj Cihazları:
BMS’nin Şarj kesme çıkışını 2 kutuplu konektörün H terminaline bağlayın.
Skylla TG akü şarj cihazları:
İnvertörsüz uzaktan açma/kapama kablosu kullanın (ürün numarası ASS030550200).
Skylla-i akü şarj cihazları:
Skylla-i uzaktan açma/kapama kablosu kullanın (ürün numarası ASS030550400).
Diğer akü şarj cihazları:
Cyrix-Li-Charge kullanın veya şarj cihazını Smart BMS’nin birincil tarafına bağlayın.
MultiPlus:
MultiPlus 500 VA – 1600 VA ve MultiPlus Compact 800 VA – 2 kVA
Bu MultiPlus modelleri doğrudan System+ portuna bağlı değilse Smart BMS CL 12-100 - MultiPlus kablosu (ürün no ASS070200100) kullanılarak Yük kesme ve Şarj kesme çıkışlarından kontrol edilebilir. Kablo, MultiPlus’ın uzaktan açma/kapama konektörüne bağlanmalıdır.
MultiPlus 500 VA-1200 VA modelleri ile kullanıldığında, siyah kabloyu AÇIK terminaline, kırmızı kabloyu ise (+) terminaline bağlayın.
MultiPlus 1600 VA modeli ile kullanıldığında, siyah kabloyu sol terminale, kırmızı kabloyu ise sağ terminale bağlayın.
MultiPlus Compact 800 VA-2 kVA modelleri ile kullanıldığında, siyah kabloyu orta terminale, kırmızı kabloyu ise sağ (GİRİŞ) terminale bağlayın.
MultiPlus’ın çalışabilmesi için BMS’nin Yük kesme ve Şarj kesme çıkışları “Yüksek” durumda olmalıdır. Düşük akü gerilimi nedeniyle kapanmanın ardından alternatörü kullanın veya sistemi sıfırlamak için BMS’nin birincil tarafında akü şarj cihazı kullanın. MultiPlus açılır ve şarj olmaya başlar (AC güç kaynağına bağlıysa).
MultiPlus-II ve MultiPlus 3 kVA veya daha yükseği:
MultiPlus’ın Smart BMS 12-200 ile çalışacak şekilde nasıl yapılandırılacağı hakkında daha fazla bilgi için web sitemizdeki belgelere bakın: https://www.victronenergy.com/upload/documents/Manual-Connecting-other-lithium-battery-systems-to-Multis-and-Quattros-EN.pdf
Yük kesme ve Şarj kesme çıkışları, iki invertörlü uzaktan açma-kapama kablosuyla (ürün no ASS030550120) MultiPlus’a bağlanır.
5.2. Ek B
Hata, Alarm ve Uyarı Kodları
E-B30: Kalibrasyon hatası
İç arıza – kalibrasyon verisi hatası/kaybı.
İpucu
Destek için bayi ile iletişime geçin - Hatayı kullanıcı gideremez ve Smart BMS’nin değişmesi gerekmektedir.
E-B31: Yapılandırma hatası
İç arıza – yapılandırma verisi hatası/kaybı.
İpucu
Smart BMS’yi bu durumdan kurtarmak için:
Ayarlar > Daha fazla seçenek > Fabrika ayarlarına geri dön menüsünden üniteyi fabrika ayarlarına geri döndürün
Bütün gücü kesin ve yeniden bağlamadan önce 3 dakika bekleyin
Üniteyi gerektiği şekilde yeniden yapılandırın
E-B32: Akü BMS Kablosu bağlı değil ya da arızalı
Kopuk ya da arızalı BMS kablosu (M8 dairesel konektörlü) tespit edildi.
BMS kabloları kopuk ya da arızalı olmadığında, akü kullanımı ön alarm özelliğini desteklemiyorken bu özellik etkinleştirilmişse bu durum oluşabilir.
İpucu
Akünün ön alarm özelliğini destekleyip desteklemediğini kontrol edin. Desteklemiyorsa:
Ayarlar sayfasına gidip ön alarm özelliğini devre dışı bırakın.
v1.08 ve üzeri ürün yazılımına sahip Smart BMS cihazlar için BMS kablo hatası tespiti özelliğinin kaldırıldığını unutmayın. Bu cihazlar için hata mesajı artık gösterilmemektedir.
E-B33: Referans Voltaj hatası
İç arıza - referans gerilim hatası/kaybı.
İpucu
Destek için bayi ile iletişime geçin - Hatayı kullanıcı gideremez ve Smart BMS’nin değişmesi gerekmektedir
A-A12: Kısa Devre
Kısa devre, aşırı yük durumu veya aşırı demeraj akımı durumlarında kısa devre koruması devreye girer.
İpucu
Potansiyel bir kısa devre durumunun olup olmadığını kontrol edin.
Çekilen yük akımının Smart BMS akım oranını aşmadığını doğrulayın.
Düşük/yüksek direnç bağlantılarını kontrol edin ve kurulumda uygun ölçüm kablosunun kullanıldığından emin olun.
A-B11: Düşük gerilim
Akü deşarja izin vermezse düşük gerilim koruması devreye girer.
İpucu
Yükleri kapatın/kesin ve aküyü yeniden şarj edin
Şarj sistemini ve aküyü uygun operasyon için kontrol edin
A-B15: Aşırı sıcaklık
Aşırı iç sıcaklık durumunda aşırı sıcaklık koruması devreye girer.
İpucu
Doğru sigorta değerinin seçildiğinden emin olun. Doğru sigortanın seçilmesi alternatörün ve/veya DC kabloların aşırı ısınmasını da önler.
Düşük/yüksek direnç bağlantılarını kontrol edin ve kurulumda uygun ölçüm kablosunun kullanıldığından emin olun.
Smart BMS ünitesini yüksek sıcaklık ya da radyan ısıya maruz kalan bir konuma kurmayın. Smart BMS’yi daha serin bir konuma taşıyın ya da ek aktif soğutma sağlayın.
W-B12: Düşük gerilim uyarısı
Sistem kapanmasını önlemek için acil müdahale gereklidir.
İpucu
Yükleri kapatın/kesin ve aküyü yeniden şarj edin.
Şarj sistemini ve aküyü uygun operasyon için kontrol edin.
5.3. Ek C
LED göstergeleri (soldan sağa)
Yeşil: Alternatör şarj oluyor
Kırmızı: Smart BMS Aşırı Sıcaklık koruması
Yeşil: Smart BMS etkin
Mavi: yanıp söner – Bluetooth yayın, YANAR – bağlantı kuruldu
Sarı: Şarj kesinti çıkışı etkin
Turuncu: Yük kesinti çıkışı etkin
Yeşil: System+ portundan şarj etkin
 |

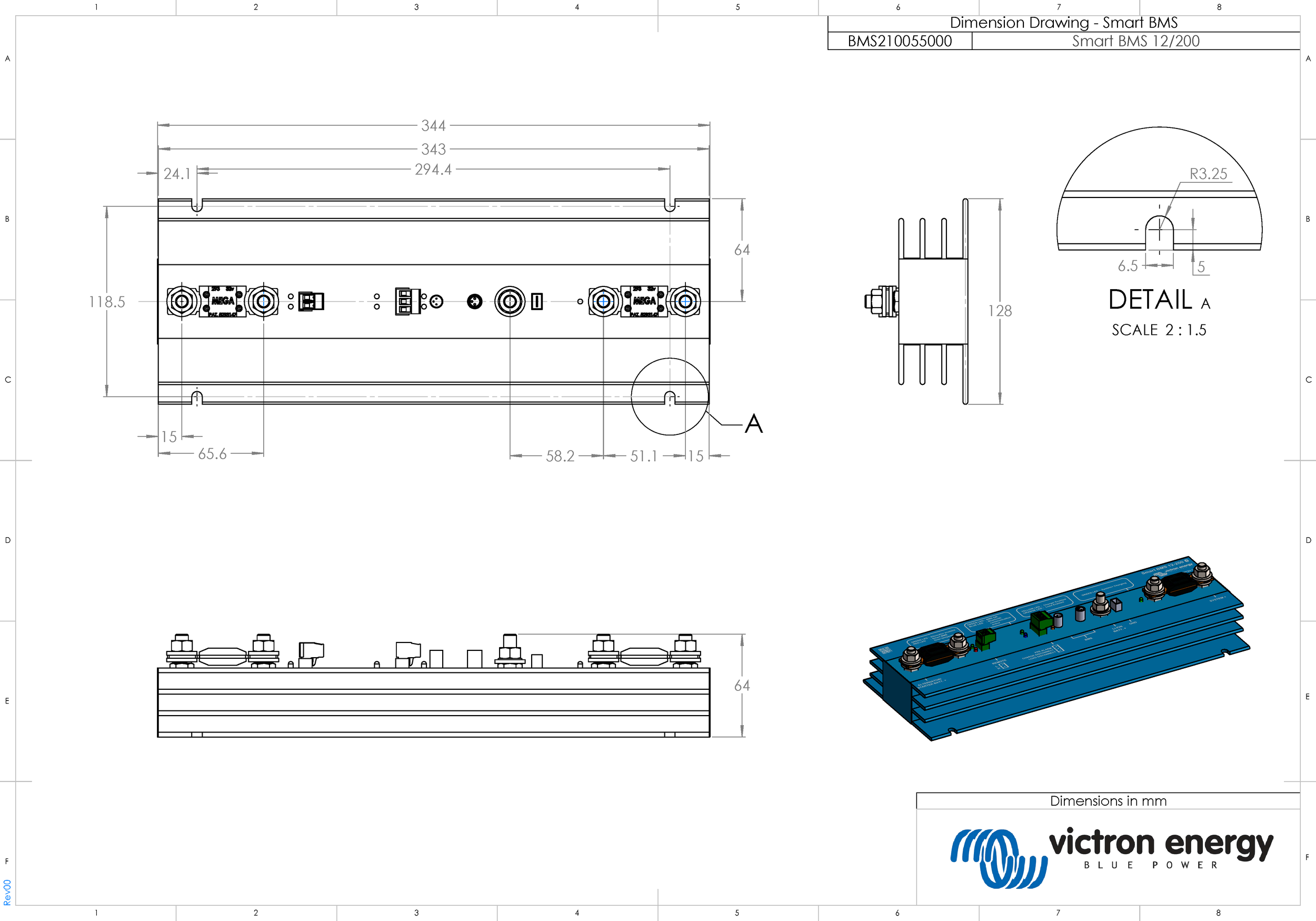

5.4. Smart BMS 12-200 boyutları
