5. Apéndice
5.1. Apéndice A
Cargas que pueden controlarse directamente con la salida de desconexión de cargas del Smart BMS:
Inversores:
Todos los inversores Phoenix VE.Direct y Phoenix Smart. Conecte la salida de desconexión de cargas del BMS al terminal H del conector de dos polos del inversor.
Convertidores CC-CC:
Todos los convertidores CC-CC tipo Tr con conector on/off remoto y Orion 12/24-20. Conecte la salida de desconexión de cargas del BMS al terminal del lado derecho del conector de dos polos.
BatteryProtect y Smart BatteryProtect:
Conecte la salida de desconexión de las cargas del BMS al terminal 2.1 (terminal de la parte derecha) para el BatteryProtect y el pin H del conector de dos polos para el Smart BatteryProtect.
Carga Cyrix-Li:
Conecte la salida de desconexión de cargas del BMS a la entrada de control del Cyrix.
Cargas para las que se necesita un cable inversor on/off remoto (referencia del artículo ASS030550100 o -120):
Inversores Phoenix VE.Bus y VE.Bus Inverter Compact de 1200 VA o más.
Controladores de carga solar que pueden controlarse directamente con la salida de desconexión del cargador:
BlueSolar MPPT 150/70 y 150/80 CAN-bus:
Conecte la salida de desconexión del cargador del BMS al terminal del lado izquierdo del conector de dos polos (B+).
SmartSolar MPPT 150/45 y superiores, 250/60 y superiores
Conecte la salida de desconexión del cargador del BMS al terminal del lado derecho(indicado como +) o al terminal del lado izquierdo (indicado como H) del conector de dos polos.
Controladores de carga solar para los que se necesita un cable on/off remoto no inversor VE.Direct (referencia del artículo ASS030550320):
Modelos BlueSolar MPPT, excepto BlueSolar MPPT 150/70 y 150/80 CAN-bus
SmartSolar MPPT hasta 150/35
Cargadores de baterías:
Cargadores Phoenix Smart IP43:
Conecte la salida de desconexión de cargas del BMS al terminal H del conector de dos polos.
Cargadores de baterías Skylla TG:
Use un cable on-off remoto no inversor (referencia del artículo ASS030550200).
Cargadores de baterías Skylla-i:
Use un cable on-off remoto Skylla-i (referencia del artículo ASS030550400).
Otros cargadores de baterías:
Utilice un Cyrix-Li-Charge o conecte el cargador al lado principal del Smart BMS.
MultiPlus:
MultiPlus 500VA – 1600VA y MultiPlus Compact 800VA – 2kVA
Si estos modelos de MultiPlus no se conectan directamente al puerto System+, también pueden controlarse desde las salidas de desconexión de la carga y del cargador usando el cable que va del Smart BMS CL 12-100 al MultiPlus (referencia del artículo ASS070200100). Este cable debe conectarse al conector on/off remoto del MultiPlus.
Cuando se use con los modelos MultiPlus 500 VA-1200 VA, conecte el cable negro al terminal ON y el rojo al terminal (+).
Cuando se use con el modelo MultiPlus 1600 VA, conecte el cable negro al terminal izquierdo y el cable rojo al terminal derecho.
Cuando se use con los modelos MultiPlus Compact 800 VA-2 kVA, conecte el cable negro a la terminal del centro y el rojo al terminal de la derecha (IN).
Las salidas de desconexión de carga y del cargador del BMS deben estar en estado “Alto” (con tensión) para que funcione el MultiPlus. Tras el apagado por tensión baja de la batería, ponga en funcionamiento el alternador o use un cargador de batería en el lado primario del BMS para resetear el sistema. Entonces el MultiPlus se encenderá y empezará a cargar (si está conectado a una fuente de alimentación CA).
MultiPlus-II y MultiPlus 3kVA o más:
Para más información sobre cómo configurar el MultiPlus para que funcione con el Smart BMS 12-200, consulte el documento de nuestro sitio web: https://www.victronenergy.com/upload/documents/Manual-Connecting-other-lithium-battery-systems-to-Multis-and-Quattros-EN.pdf
Las salidas de desconexión de la carga y del cargador estarán conectadas al MultiPlus con dos cables inversores on-off remoto (referencia del artículo ASS030550120).
5.2. Apéndice B
Códigos de error, alarma y advertencia
E-B30: Fallo de calibración
Fallo de calibración - fallo en los datos/faltan datos de calibración
Sugerencia
Póngase en contacto con el distribuidor para recibir asistencia – Este fallo no lo puede corregir el usuario y es necesario sustituir el Smart BMS
E-B31: Fallo de configuración
Fallo interno - error /faltan datos de configuración
Sugerencia
Para solucionar esta situación en el Smart BMS:
Restablezca los valores de fábrica de la unidad en Configuración > Más opciones > Restablecer valores predeterminados
Desconecte toda la alimentación y espere tres minutos antes de volver a conectarla
Vuelva a configurar la unidad según proceda
E-B32: El cable BMS de la batería no está conectado o es defectuoso
Se ha detectado que el cable BMS de la batería (con conector circular M8) está suelto o es defectuoso.
Si los cables BMS no están sueltos ni son defectuosos, esto puede deberse a que la opción de prealarma esté habilitada cuando las baterías usadas no sean compatibles con la misma.
Sugerencia
Compruebe si la batería es compatible con la opción de prealarma. De lo contrario:
Vaya a la página de Ajustes y deshabilite la opción de prealarma.
Tenga en cuenta que en los dispositivos Smart BMS con firmware v1.08 y posterior, se ha retirado la detección de error del cable BMS. Para estos dispositivos, ya no se muestra el mensaje de error.
E-B33: Fallo de la tensión de referencia
Fallo interno - error/faltan datos de la tensión de referencia.
Sugerencia
Póngase en contacto con el distribuidor para recibir asistencia – Este fallo no lo puede corregir el usuario y es necesario sustituir el Smart BMS
A-A12: Cortocircuito
La protección contra cortocircuitos se activa en caso de cortocircuito, sobrecarga o corriente de irrupción excesiva.
Sugerencia
Compruebe si hay una posible condición de cortocircuito.
Confirme que la extracción de corriente de carga no supera la corriente nominal del Smart BMS.
Revise si hay conexiones sueltas/con alta resistencia y compruebe que la instalación cuenta con cableado del calibre adecuado.
A-B11: Subtensión
La protección contra subtensión se activa en el caso de que la batería no permita la descarga.
Sugerencia
Apague/desconecte las cargas y recargue la batería
Compruebe que el sistema de carga y la batería funcionan correctamente
A-B15: Sobretemperatura
La protección frente a la temperatura excesiva se activa en el caso de que la temperatura suba demasiado.
Sugerencia
Compruebe que se ha elegido un fusible con el valor nominal correcto. La elección del fusible adecuado también evitará el sobrecalentamiento del alternador y/o de los cables de CC.
Revise si hay conexiones sueltas/con alta resistencia y compruebe que la instalación cuenta con cableado del calibre adecuado.
No instale la unidad Smart BMS en un lugar expuesto a altas temperaturas o calor radiante. Traslade el Smart BMS a un lugar más fresco o proporcione refrigeración activa adicional.
W-B12: Aviso de subtensión
Se necesita una intervención urgente para evitar el apagado del sistema.
Sugerencia
Apague/desconecte las cargas y recargue la batería.
Compruebe que el sistema de carga y la batería funcionan correctamente.
5.3. Apéndice C
Indicadores LED (de izquierda a derecha)
Verde: Cargar con un alternador
Rojo: Protección de sobretemperatura del Smart BMS
Verde: Smart BMS activo
Azul: intermitente – Bluetooth transmitiendo, estable – conexión establecida
Amarillo: La salida de desconexión del cargador está activada
Naranja: La salida de desconexión de la carga está activada
Verde: Carga desde el puerto System+ habilitada
 |

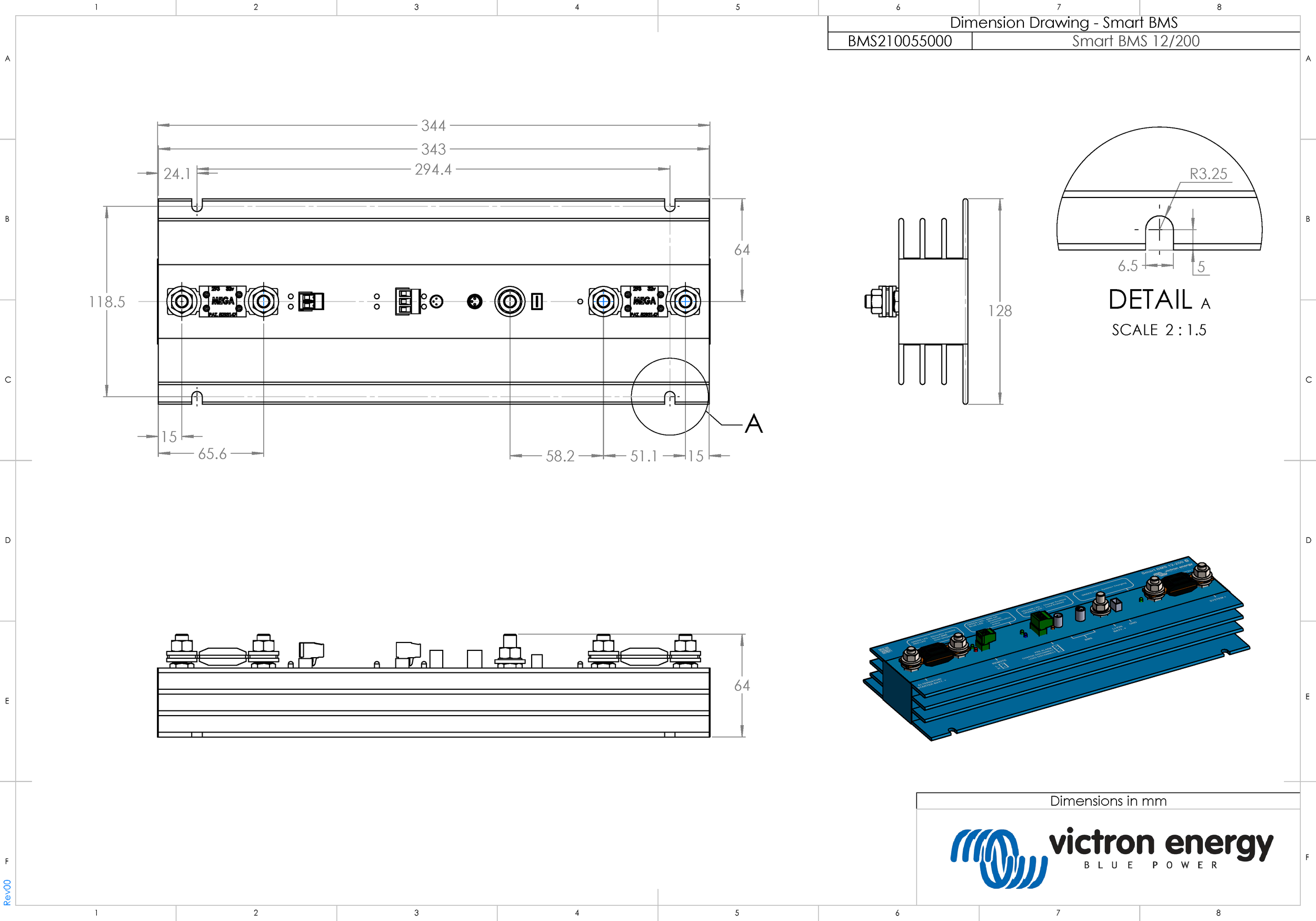

5.4. Dimensiones del Smart BMS 12-200
