SUN Inverter Handleiding

7. Bijlage

In deze sectie:

7.1. AC-uitgang

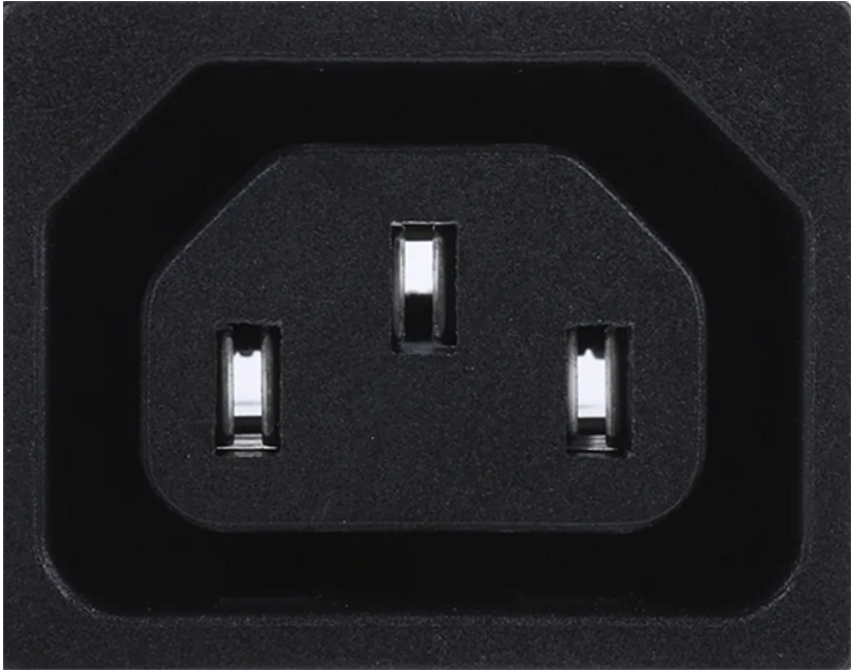

De omvormer is uitgerust met een IEC-320-uitgang.

AC-uitgang

AC-spanning

Afbeelding

IEC-320 (mannelijke contactstop inbegrepen)

230 V

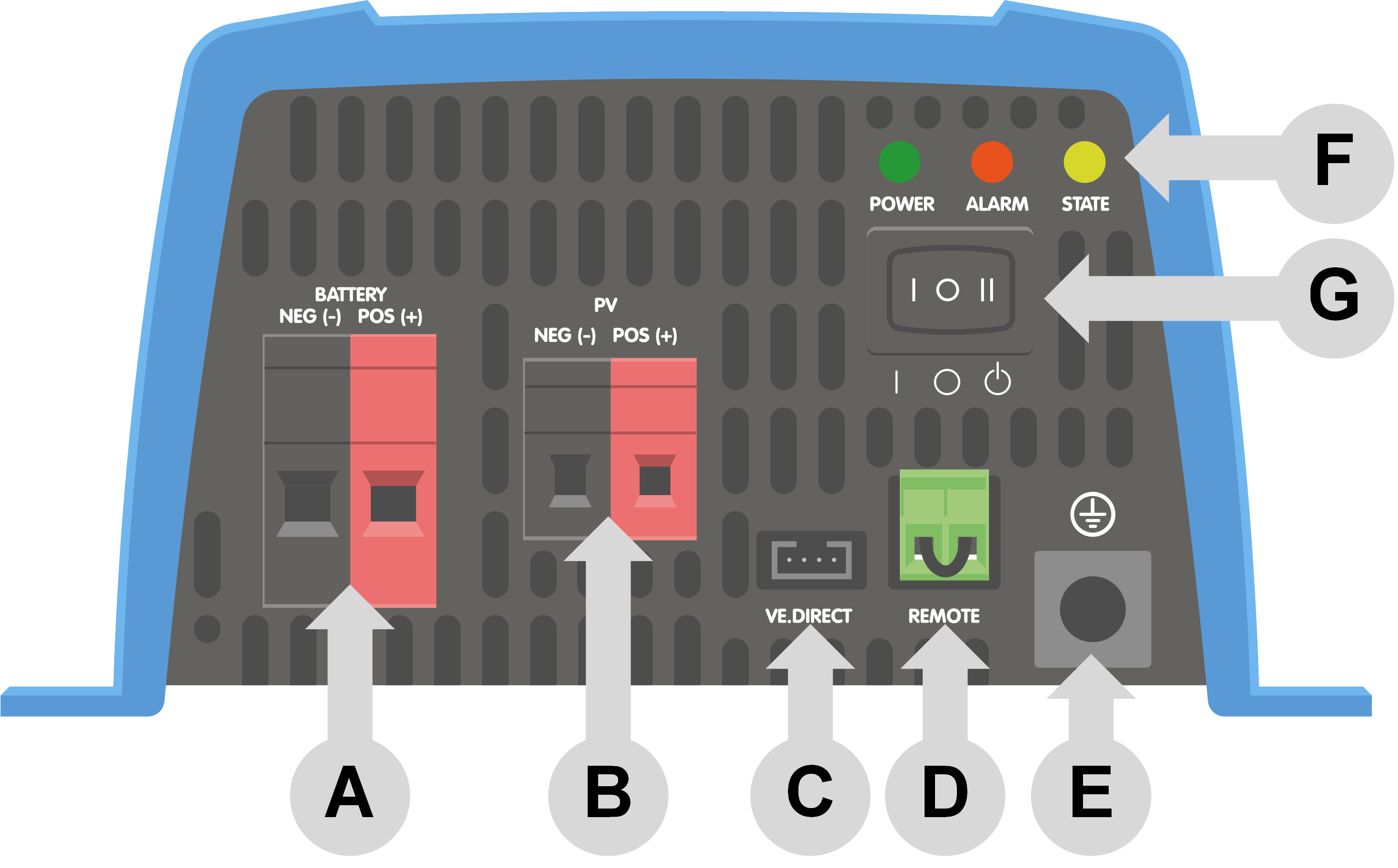

7.2. Overzicht aansluitingen


#

Omschrijving

A

Accu-aansluitingen

B

PV-aansluitingen

C

VE.Direct-verbinding

D

Verbinding op afstand Aan/uit-aansluitklemmen

E

Aardverbinding chassis

F

LED's

G

ON/OFF/CHARGER-schakelaar

7.3. Installatie-informatie nul naar aardverbinding

De neutrale uitgang van de omvormer koppelen met het chassis/aarde:

De AC-uitgang is geïsoleerd van de DC-ingang en het chassis. Lokale regelgeving kan een ware nulleider vereisen. In dit geval moet een van de AC-uitgangsdraden worden aangesloten op het chassis, en het chassis moet worden aangesloten op een betrouwbare aardverbinding. Binnen in de omvormer is een voorziening gemaakt om de nulleider en het chassis met elkaar te kunnen verbinden; de manier om dit te doen wordt hieronder uitgelegd.

Zorg ervoor dat de accu is losgekoppeld wanneer de nulleider wordt aansgesloten op de beschermende aarde (PE).

Een interne PE-draad, die wordt gebruikt om de nulleider en het chassis te verbinden, is toegankelijk na het verwijderen van de plastic kap. Een Torx T10-schroevendraaier is nodig om de vier schroeven los te draaien die het plastic kap vasthouden.

In de onderstaande afbeeldingen worden de twee mogelijke aansluitingen van de PE-draad weergegeven:

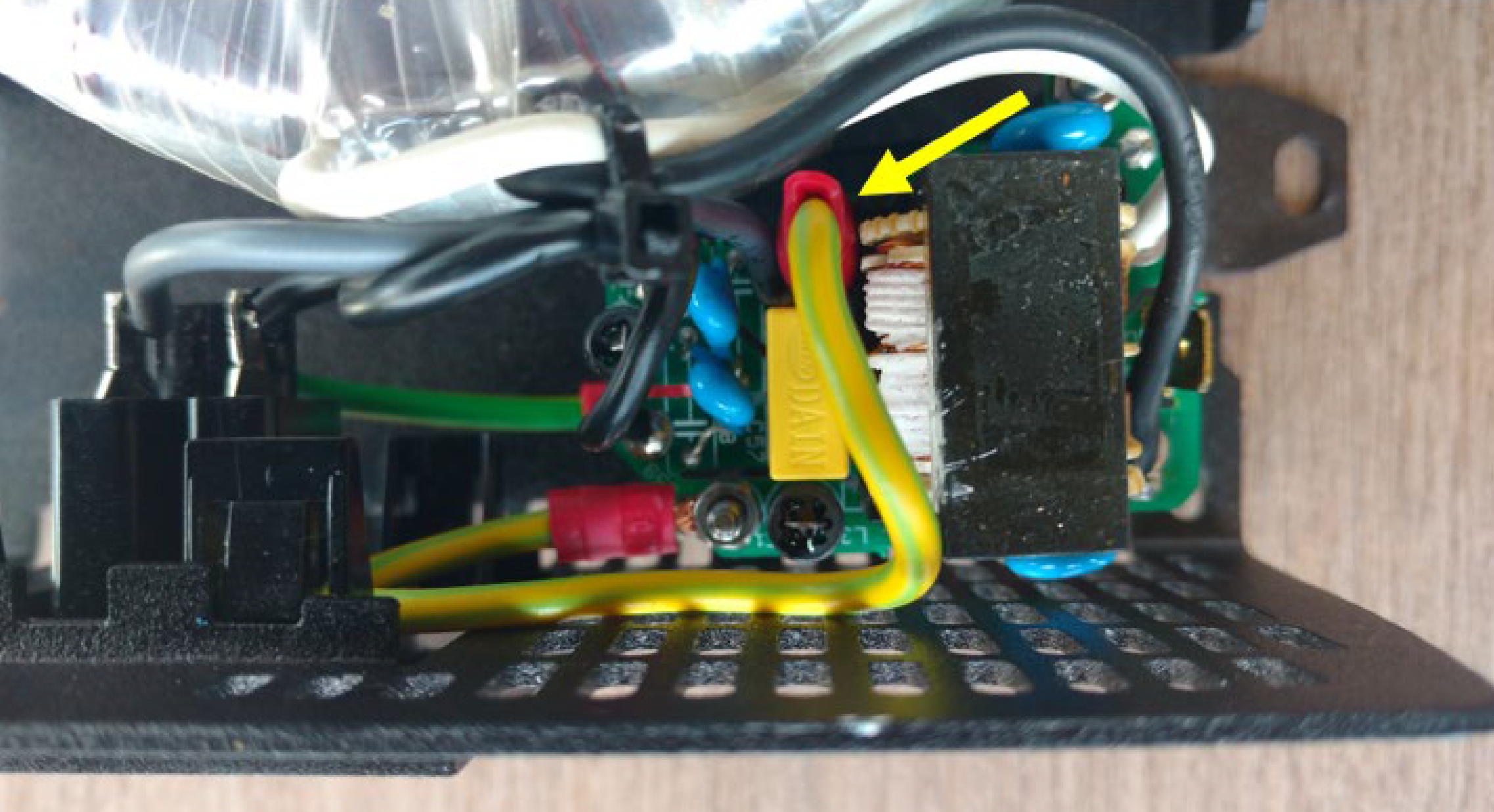

  1. Nulleider zwevend

    Positie van de PE-draad (aangegeven door de pijl):

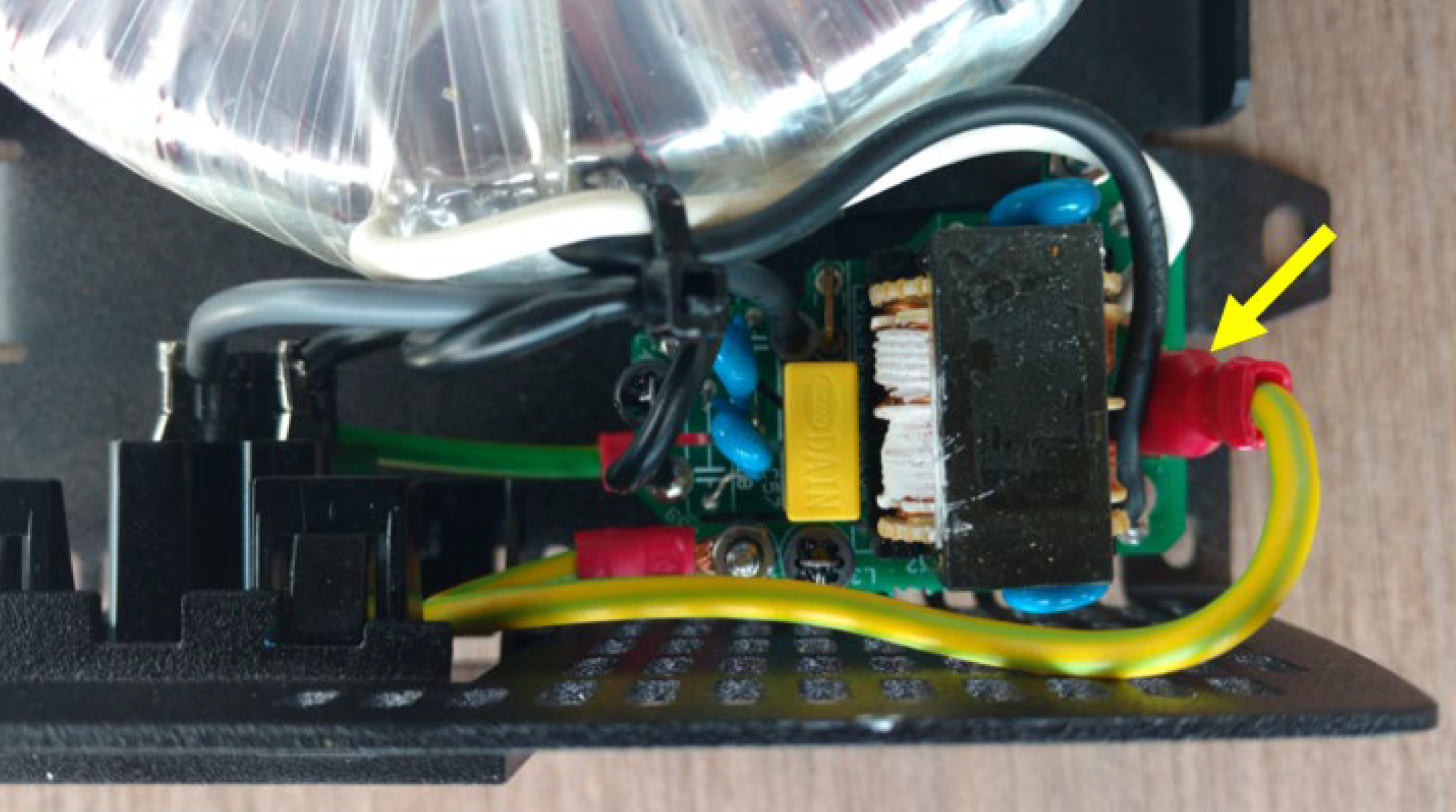

  2. Nulleider aangesloten op beschermende aarde

    Positie van de PE-draad (aangegeven door de pijl):

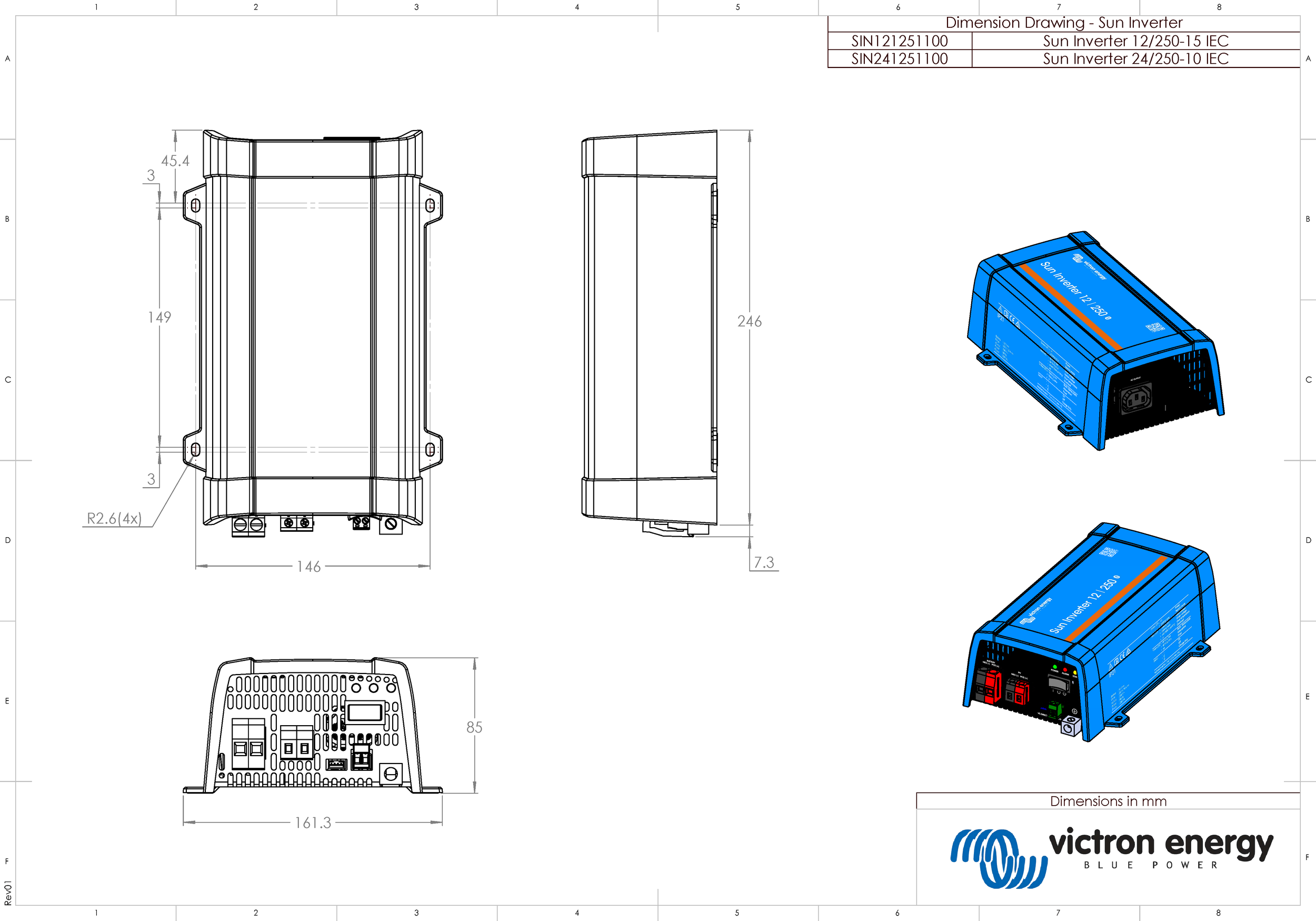

7.4. Afmetingen

Phoenix-Inverter-12V-24V-48V-250VA-VE_Direct.PDF
