5. Funcionamiento
5.1. ¿Cómo funciona el monitor de baterías?
La función principal del monitor de baterías es la de controlar e indicar el estado de carga de una batería, para poder saber cuánta carga tiene la batería y para evitar una descarga total imprevista.
El monitor de baterías mide continuamente el flujo de corriente que entra y sale de la batería. La integración de esta corriente a lo largo del tiempo, si se tratase de una corriente fija, se reduce a multiplicar la corriente por el tiempo y nos dará la cantidad neta de Ah añadidos o retirados.
Por ejemplo: una corriente de descarga de 10 A durante 2 horas consumirá 10 x 2 = 20 Ah de la batería.
Para complicar las cosas, la capacidad efectiva de una batería depende de la velocidad de descarga, de la eficiencia de Peukert y, en menor medida, de la temperatura. Y para complicar aún más las cosas: al cargar una batería se necesita “bombear” más Ah en la misma de los que pueden ser recuperados durante la siguiente descarga. En otras palabras: la eficiencia de la carga es inferior al 100 %. El monitor de baterías considera todos estos factores para calcular el estado de carga.
5.2. Resumen de las lecturas
La pantalla de la unidad principal o la pantalla de estado del monitor de baterías de la aplicación VictronConnect muestran un resumen de los parámetros más importantes:
Estado de carga
Tensión de la batería
Corriente de la batería
Potencia
Lectura de la entrada auxiliar (batería de arranque, punto medio o temperatura)
Estado de carga
Este es el estado de carga real de la batería expresado como porcentaje y compensado para la eficiencia de Peukert y la eficiencia de carga. El estado de carga es la mejor forma de monitorizar la batería.
Se indicará que la batería está completamente cargada con un valor de 100,00 %. Se indicará que la batería está completamente descargada con un valor de 0,0 %.
Tenga en cuenta que si el estado de carga muestra tres guiones: “---” significa que el monitor de baterías no está sincronizado. Esto suele ocurrir cuando el monitor de baterías se acaba de instalar o si se ha dejado sin alimentación y se vuelve a encender. Para más información, véase el apartado Sincronización del monitor de baterías.
Tensión
Muestra la tensión terminal de la batería.
Corriente
Representa la corriente real que entra o sale de la batería. Una corriente negativa indica que se está sacando corriente de la batería. Esta es la corriente necesaria para cargas CC. Una corriente positiva indica que está entrando corriente en la batería. Esta es la corriente procedente de las fuentes de carga. Tenga presente que el monitor de baterías siempre indicará la corriente total de la batería, que es la corriente que llega a la batería menos la corriente que sale de ella.
Potencia
La energía extraída de la batería o recibida por la misma.
Ah consumidos
El monitor de baterías hace un seguimiento de los amperios hora extraídos de la batería y compensados por la eficiencia.
Ejemplo: Si se extrae una corriente de 12 A de una batería completamente cargada durante un periodo de 3 horas, la lectura mostrará -36,0 Ah (-12 x 3 = -36).
Tenga en cuenta que si la lectura de Ah consumidos muestra tres guiones: “---” significa que el monitor de baterías no está sincronizado. Esto suele ocurrir cuando el monitor de baterías se acaba de instalar o si se ha dejado sin alimentación y se vuelve a encender. Para más información, véase el apartado Sincronización del monitor de baterías.
Tiempo restante
El monitor de baterías hace una estimación del periodo de tiempo durante el que la batería puede soportar la carga presente. Esta es la lectura de “tiempo restante” y es el tiempo que falta para que la batería se descargue hasta el “límite de descarga” establecido. Por defecto, el límite de descarga es del 50 %. Para más información sobre el ajuste del límite de descarga, véase el apartado Límite de descarga. Si la carga fluctúa mucho, lo mejor será no confiar demasiado en esta lectura, ya que es una lectura momentánea y debe utilizarse solo como referencia. Siempre aconsejamos la lectura del estado de la carga para un control preciso de la batería.
Si el parámetro de “Tiempo restante” muestra tres guiones: “---” significa que el monitor de baterías no está sincronizado. Esto suele ocurrir cuando el monitor de baterías se acaba de instalar o si se ha dejado sin alimentación y se vuelve a encender. Para más información, véase el apartado Sincronización del monitor de baterías.
Entrada
Este es el estado de la entrada auxiliar. En función de cómo se haya configurado el monitor de baterías, aparecerá una de las siguientes opciones:
Tensión de la batería de arranque: Muestra la tensión de una segunda batería.
Temperatura de la batería: Si se usa el sensor de temperatura opcional, muestra la temperatura de la batería principal.
Desviación de la tensión del punto medio: Muestra la desviación expresada como porcentaje de la tensión principal de la parte superior de la bancada de baterías con respecto a la de la parte inferior. Para más información sobre este parámetro, véase el apartado Control de la tensión del punto medio.
5.3. Con los menús de la unidad principal
Nota
Otra opción es usar la aplicación VictronConnect para acceder a los ajustes del monitor de baterías. En el apartado La aplicación VictronConnect se explica cómo hacerlo.
Al encender el monitor de baterías por primera vez o tras restaurar la configuración de fábrica, el monitor de baterías iniciará el asistente de instalación rápida; véase el apartado: Asistente de instalación. A continuación, el monitor de baterías funcionará en modo normal, y se podrá acceder al menú de la batería como se describe en este apartado.
El monitor de baterías se controla mediante los cuatro botones de la unidad principal. La función de los botones depende del modo en que esté el monitor de baterías. Esto se indica en la tabla siguiente.
Si la retroiluminación está apagada, pulse cualquier botón para restaurarla.
Botón | Función en modo normal | Función en modo instalación |
|---|---|---|
SETUP | Pulse y mantenga pulsado durante dos segundos para cambiar a modo configuración. La pantalla se desplazará hasta el número y descripción del parámetro seleccionado. | Pulse SETUP en cualquier momento para regresar al texto deslizable, y pulse de nuevo para volver al modo normal. Al pulsar SETUP cuando un parámetro esté fuera de rango, la pantalla parpadeará cinco veces y mostrará el valor válido más cercano. |
SELECT | Pulse para pasar al menú histórico de datos. Pulse para detener el deslizamiento y mostrar el valor. Pulse de nuevo para regresar al modo normal. |
|
SETUP y SELECT simultáneamente | Mantenga pulsados los botones SETUP y SELECT simultáneamente durante tres segundos para restablecer la configuración de fábrica (desactivada cuando se activa el ajuste n.º 64, bloquear configuración, véase Lock setup (Bloquear configuración)). | N/A |
+ | Desplazarse hacia arriba. | Si no está editando, pulse este botón para ir al parámetro anterior. |
Si está editando, este botón incrementará el valor del dígito seleccionado. | ||
- | Desplazarse hacia abajo. | Si no está editando, pulse este botón para ir al parámetro siguiente. |
-Si está editando, este botón disminuirá el valor del dígito seleccionado. | ||
+ y - simultáneamente | Pulse ambos botones simultáneamente durante tres segundos para sincronizar manualmente el BMV. | N/A |
5.4. Tendencias
La aplicación VictronConnect permite el registro de datos del monitor de baterías, pero solo mientras la aplicación VictronConnect está conectada y en comunicación con el monitor de baterías. Registrará simultáneamente dos de los siguientes parámetros:
Tensión (V).
Corriente (A).
Potencia (W).
Amperios hora consumidos (Ah).
Estado de la carga (%).
Temperatura (°C).
 |
Tendencias del monitor de baterías de la aplicación VictronConnect.
5.5. Historial
El historial guarda un registro histórico. que puede utilizarse con posterioridad para evaluar los patrones de uso y el estado de la batería.
Los datos históricos se almacenan en una memoria no volátil y no se perderán si se interrumpe la alimentación del monitor de baterías o si se restablecen sus valores predeterminados.
5.5.1. Acceso a datos históricos a través de la aplicación VictronConnect
Se puede acceder al registro histórico de datos del monitor de baterías desde la pestaña “Historial” de VictronConnect.
 |
Pantalla de historial del monitor de baterías de la aplicación VictronConnect.
5.5.2. Acceso a datos históricos a través de la unidad principal
Para ver el menú de datos históricos del monitor de baterías pulse SELECT cuando esté en modo normal:
Pulse + o – para desplazarse por los distintos parámetros.
Pulse + o – para desplazarse por los distintos valores.
Pulse SELECT de nuevo para detener el deslizamiento y mostrar el valor.
Pulse SELECT de nuevo para salir del menú histórico y volver al modo de funcionamiento normal.
La tabla siguiente proporciona un resumen de los parámetros históricos y de cómo se muestran en el menú. Véase en el siguiente apartado el significado de cada parámetro.
# | Pantalla | Significado | |
|---|---|---|---|
A |

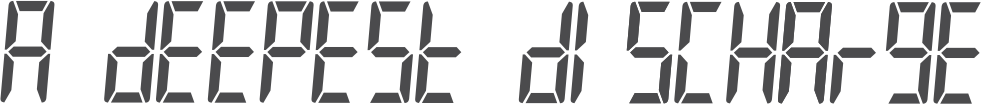

| Descarga más profunda | |
B |
| Última descarga | |
C |

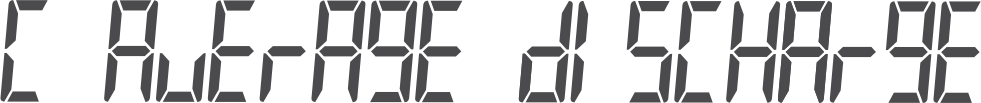

| Descarga media | |
D |

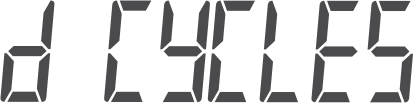

| Ciclos | |
E |

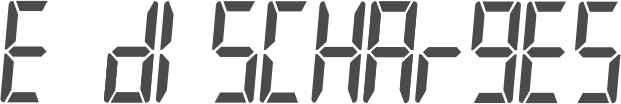

| Descargas | |
F |
| Cumulative Ah (Ah acumulados) | |
G |

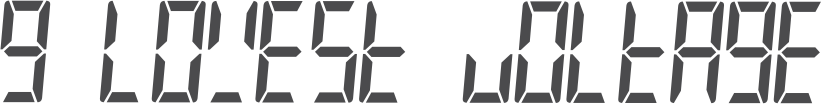

| Tensión más baja | |
H |

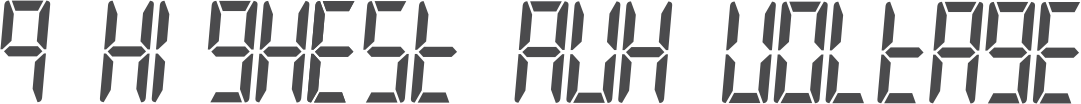

| Tensión más alta | |
I |
| Días desde la última carga completa | |
J |

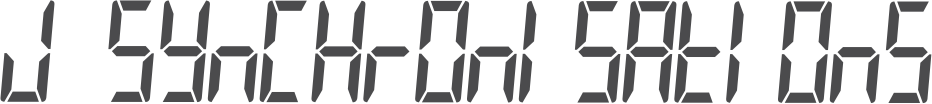

| Sincronizaciones | |
L |
| Alarmas por tensión baja | |
M |
| Alarmas por tensión alta | |
P |

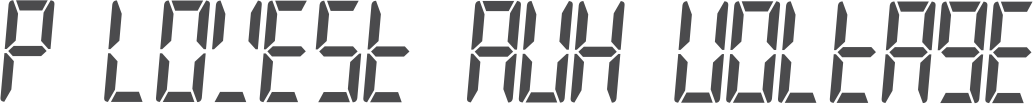

| Tensión aux. más baja | |
Q |
| Tensión aux. más alta | |
R |
| Energía descargada | |
S |

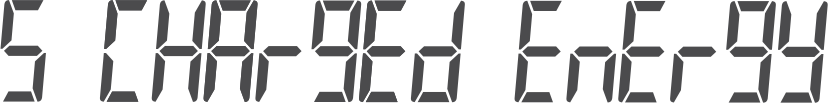

| Energía cargada |
5.5.3. Registro histórico
Información de descarga en Ah
Descarga más profunda: El monitor de baterías registra la descarga más profunda y cada vez que la batería se descargue más allá de ese valor, reescribirá el dato.
Última descarga: El monitor de baterías hace un seguimiento de la descarga durante el ciclo de corriente y muestra el valor de Ah consumidos más alto registrado desde la última sincronización.
Descarga media: Los Ah extraídos acumulados divididos por el número total de ciclos.
Ah extraídos acumulados: El valor acumulado de amperios hora extraídos de la batería a lo largo de la vida del monitor de baterías.
Energía en kWh
Energía descargada: La cantidad total de energía extraída de la batería en kWh.
Energía cargada: La cantidad total de energía absorbida por la batería en kWh.
Carga
Número total de ciclos de carga: El número de ciclos de carga a lo largo de la vida del monitor de baterías. Se cuenta un ciclo de carga cada vez que el estado de carga de la batería cae por debajo del 65 % y después sube por encima del 90 %.
Tiempo desde la última carga completa: Los días transcurridos desde la última carga completa.
Sincronizaciones: El número de sincronizaciones automáticas. Se cuenta una sincronización cada vez que el estado de carga cae por debajo del 90 % antes de una sincronización.
Número de descargas completas: La cantidad de descargas completas. Se cuenta una descarga completa cada vez que el estado de carga llega al 0 %.
Tensión de la batería
Tensión mínima de la batería: La tensión más baja de la batería.
Tensión máxima de la batería: La tensión más alta de la batería.
Tensión mínima de la batería de arranque: La tensión más baja de la batería auxiliar (si procede).
Tensión máxima de la batería de arranque: La tensión más alta de la batería auxiliar (si procede).
Alarmas de tensión
Alarmas de tensión baja: La cantidad de alarmas disparadas por tensión baja.
Alarmas de tensión alta: La cantidad de alarmas disparadas por tensión alta.
5.6. Alarmas
El monitor de baterías puede hacer saltar una alarma en las siguientes situaciones:
Estado de carga de la batería bajo.
Baja tensión de la batería.
Alta tensión de la batería.
Tensión de la batería de arranque baja y alta (si la entrada AUX está en “Batería de arranque”).
Tensión del punto medio (si la entrada AUX está en “Punto medio”).
Temperatura de la batería alta y baja (si la entrada AUX está en “Temperatura”).
La alarma se activará cuando el valor alcance un determinado umbral y se desactivará cuando el valor se aleje de dicho umbral. Los umbrales se pueden configurar. Para más información, véase el apartado Ajustes de alarma.
La alarma aparecerá en la unidad principal, sonará una señal acústica, la retroiluminación de la pantalla parpadeará y el icono de alarma podrá verse en la pantalla. La alarma se reconoce al pulsar cualquier botón. Sin embargo, el icono de alarma permanece en la pantalla mientras se mantiene la condición de alarma. El relé programable puede accionarse en función de la configuración de la alarma.
La alarma es también una alarma de software.
Al conectarse a la aplicación VictronConnect, las alarmas activas aparecerán en la aplicación. Del mismo modo, si el monitor de baterías está conectado a un dispositivo GX, las alarmas activas aparecerán en la pantalla del dispositivo GX o en el portal VRM.
En el caso de la aplicación VictronConnect, la alarma se confirma pulsando un botón. Y en un dispositivo GX se confirma al verla en las notificaciones. El icono de la alarma seguirá apareciendo mientras permanezcan vigentes las condiciones de alarma.
 |

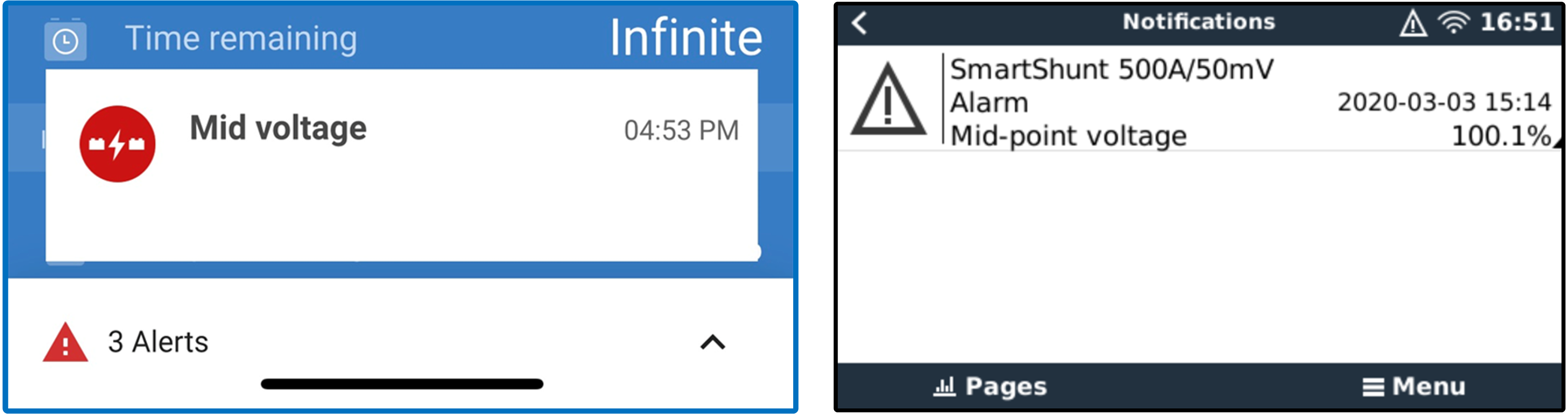

Izquierda: alarma mostrada en la aplicación VictronConnect. Derecha: alarma mostrada en un dispositivo GX.
5.7. Sincronización del monitor de baterías
Para obtener una lectura fiable, el estado de carga mostrado en el monitor de baterías debe sincronizarse de forma automática periódicamente con el estado de carga real de la batería. Así se evita la deriva del valor del “Estado de carga” con el tiempo. La sincronización restablecerá el valor del estado de carga de la batería al 100 %.
5.7.1. Sincronización automática
La sincronización es un proceso automático que tiene lugar cuando la batería se ha cargado por completo. El monitor de baterías comprobará algunos parámetros para verificar que la batería se ha cargado por completo. Considerará que la batería está completamente cargada cuando la tensión haya alcanzado un determinado valor y la corriente haya caído por debajo de un determinado valor durante un cierto periodo de tiempo.
Estos parámetros son:
Tensión cargada - la tensión de flotación del cargador de baterías.
Corriente de cola - un porcentaje de la capacidad de la batería.
Tiempo de detección de batería cargada - tiempo en minutos.
Una vez que estos tres parámetros se hayan comprobado, el monitor de baterías sincronizará el estado de carga poniendo su valor en el 100 %.
Ejemplo:
En el caso de una batería de 12 V, el monitor de baterías volverá a poner el estado de carga de la batería en 100 % cuando se cumpla lo siguiente:
La tensión es superior a 13,2 V,
la corriente de carga es inferior al 4,0 % de la capacidad total de la batería (por ejemplo, 8 A para una batería de 200 Ah) y,
las condiciones de tensión y corriente se han mantenido durante 3 minutos.
Si el monitor de baterías no realiza una sincronización periódica, el valor del estado de carga empezará a derivar con el tiempo. Esto se debe a las pequeñas faltas de precisión del monitor de baterías y a la estimación del exponente de Peukert. Una vez que la batería se ha cargado por completo y el cargador ha entrado en el estado de flotación, la batería está llena y el monitor de baterías se sincronizará automáticamente fijando el valor del estado de carga en el 100 %.
5.7.2. Sincronización manual
El monitor de baterías también puede sincronizarse manualmente, si fuese necesario. Esto puede hacerse pulsando el botón de sincronización en la aplicación VictronConnect. Vaya a “Ajustes” y luego a “Ajustes de la batería”.
El monitor de baterías también puede sincronizarse estando en modo de funcionamiento normal manteniendo pulsados simultáneamente los botones + y - durante 3 segundos.
Puede ser necesario hacer una sincronización manual en situaciones en las que el monitor de baterías no se sincronice de forma automática. Por ejemplo, esto es necesario en la primera instalación o si se interrumpe el suministro de tensión al monitor de baterías.
También puede ser necesario hacer una sincronización manual cuando la batería no se haya cargado por completo o si el monitor de baterías no ha detectado que la batería se ha cargado por completo porque la tensión cargada, la corriente o el tiempo no se han configurado correctamente. En este caso, revise los ajustes y asegúrese de que la batería se carga por completo periódicamente.
