5. Operarea
5.1. Cum funcționează sistemul de monitorizare a bateriei?
Funcția principală a sistemului de monitorizare a bateriei este de a urmări și de a indica starea de încărcare a unei baterii, pentru a putea ști câtă este de încărcată bateria și pentru a preveni o descărcare totală neașteptată.
Sistemul de monitorizare a bateriei măsoară continuu fluxul de curent care intră și iese din baterie. Integrarea acestui curent în timp, dacă ar fi fost un curent fix, se reduce la înmulțirea curentului și a timpului și oferă cantitatea netă de Ah adăugată sau eliminată.
De exemplu, un curent de descărcare de 10 A timp de 2 ore va consuma 10 x 2 = 20 Ah din baterie.
Pentru a complica lucrurile, capacitatea efectivă a unei baterii depinde de rata de descărcare, de eficiența Peukert și, într-o măsură mai mică, de temperatură. Și ca lucrurile să fie și mai complicate: la încărcarea unei baterii trebuie „pompată” în baterie mai multă energie (Ah) decât cea care poate fi recuperată la următoarea descărcare. Cu alte cuvinte: eficiența încărcării este mai mică de 100 %. Sistemul de monitorizare a bateriei ia în considerare toți acești factori atunci când calculează starea de încărcare.
5.2. Prezentarea generală a parametrilor citiți
Ecranul de stare al sistemului de monitorizare a bateriei al unității principale sau al aplicației VictronConnect afișează o prezentare generală a celor mai importanți parametri. Aceștia sunt:
Starea de încărcare
Tensiune baterie
Intensitate baterie
Putere
Parametrii intrării auxiliare (bateria de pornire, punctul median sau temperatura)
Starea de încărcare
Aceasta este starea efectivă de încărcare a bateriei în procente și este compensată atât pentru eficiența conform numărului lui Peukert, cât și pentru eficiența încărcării. Starea de încărcare este cel mai bun mod de a monitoriza bateria.
O baterie complet încărcată va fi indicată printr-o valoare de 100,0 %. O baterie complet descărcată va fi indicată printr-o valoare de 0,0 %.
Rețineți că, dacă starea de încărcare indică trei liniuțe: „---” înseamnă că sistemul de monitorizare a bateriei se află într-o stare nesincronizată. Acest lucru se întâmplă în principal atunci când sistemul de monitorizare a bateriei tocmai a fost instalat sau după ce acesta a fost lăsat nealimentat și este alimentat din nou. Pentru mai multe informații, consultați capitolul Sincronizarea sistemului de monitorizare a bateriei.
Tensiunea
Reprezintă tensiunea la bornele bateriei.
Curentul
Acesta este curentul real care intră sau iese din baterie. Un curent negativ indică faptul că curentul iese din baterie. Acesta este curentul necesar pentru sarcinile de curent continuu. Un curent pozitiv înseamnă că curentul intră în baterie. Acesta este curentul care provine de la sursele de încărcare. Rețineți că sistemul de monitorizare a bateriei va indica întotdeauna curentul total al bateriei, adică curentul care intră în baterie minus curentul care iese din baterie.
Puterea
Puterea consumată din sau primită de baterie.
Ah consumați
Sistemul de monitorizare a bateriei ține evidența amperajelor-oră ieșite din baterie, compensate pentru eficiență.
Exemplu: Dacă un curent de 12 A este consumat timp de 3 ore dintr-o baterie complet încărcată, citirea va indica -36,0 Ah (-12 x 3 = -36).
Rețineți că, în cazul în care citirea „Ah consumați” indică trei liniuțe: „---” înseamnă că sistemul de monitorizare a bateriei se află într-o stare nesincronizată. Acest lucru se întâmplă în principal atunci când sistemul de monitorizare a bateriei tocmai a fost instalat sau după ce sistemul de monitorizare a bateriei a fost lăsat nealimentat și este alimentat din nou. Pentru mai multe informații, consultați capitolul Sincronizarea sistemului de monitorizare a bateriei.
Durata rămasă
Sistemul de monitorizare a bateriei estimează cât timp bateria poate susține sarcina actuală. Aceasta este citirea „timp rămas” și reprezintă timpul efectiv rămas până când bateria se descarcă până la „limita inferioară de descărcare” stabilită. Nivelul minim de descărcare este setat în mod implicit la 50 %. Pentru setarea nivelului minim de descărcare, consultați capitolul Pragul de descărcare. În cazul în care sarcina fluctuează foarte mult, este mai bine să nu vă bazați prea mult pe această citire, deoarece este o citire momentană și trebuie folosită doar ca orientare. Vă recomandăm să utilizați citirea stării de încărcare pentru o monitorizare precisă a bateriei.
Dacă „Timpul rămas” indică trei liniuțe: „---” înseamnă că sistemul de monitorizare a bateriei se află într-o stare nesincronizată. Acest lucru se întâmplă atunci când sistemul de monitorizare a bateriei tocmai a fost instalat sau după ce a fost lăsat nealimentat și este alimentat din nou. Pentru mai multe informații, consultați capitolul Sincronizarea sistemului de monitorizare a bateriei.
Intrarea
Aceasta este starea intrării auxiliare. În funcție de configurarea sistemului de monitorizare a bateriei, veți vedea una dintre variantele de mai jos:
Tensiunea bateriei de pornire: Aceasta indică tensiunea unei a doua baterii.
Temperatura bateriei: Indică temperatura bateriei principale atunci când este utilizat senzorul de temperatură opțional.
Devierea tensiunii medii: Afișează devierea în procente a tensiunii principale a secțiunii superioare a bancului de baterii față de tensiunea secțiunii inferioare. Pentru mai multe informații despre această funcție, consultați capitolul Monitorizarea tensiunii punctului median.
5.3. Utilizarea meniurilor de pe unitatea principală
Notă
Alternativ, utilizați aplicația VictronConnect pentru a accesa setările sistemului de monitorizare a bateriei. Capitolul Aplicația VictronConnect vă explică modul în care să faceți acest lucru.
Când sistemul de monitorizare a bateriei este alimentat prima dată sau când valorile implicite din fabrică au fost restabilite, sistemul de monitorizare a bateriei va porni asistentul de configurare rapidă; consultați capitolul: Asistent de configurare. După aceasta, sistemul de monitorizare a bateriei va opera în modul normal, iar meniul bateriei poate fi accesat conform descrierii din acest capitol.
Sistemul de monitorizare a bateriei este controlat prin butoanele de pe unitatea principală. Funcțiile butonului depind de modul în care se află sistemul de monitorizare a bateriei. Acestea sunt indicate în tabelul de mai jos.
Dacă iluminarea de fundal este oprită, apăsați orice buton pentru a o reporni.
Buton | Funcție în modul normal | Funcție în modul configurare |
|---|---|---|
SETUP | Țineți apăsat timp de două secunde pentru a comuta la modul configurare. Afișajul va derula numărul și descrierea parametrului selectat. | Apăsați SETUP în orice moment pentru a reveni la textul de derulare și apăsați din nou pentru a reveni la modul normal. Când apăsați SETUP în timp ce un parametru se află în afara intervalului, afișajul clipește de cinci ori și se afișează cea mai apropiată valoare valabilă. |
SELECT | Apăsați pentru a comuta la meniu istoric. Apăsați pentru a opri derularea și pentru a afișa valoarea. Apăsați din nou pentru a comuta înapoi la modul normal. |
|
SETUP și SELECT simultan. | Țineți apăsate butoanele SETUP și SELECT simultan timp de trei secunde pentru a restabili valorile implicite din fabrică (dezactivat când setarea 64, Blocare configurare, este pornită, consultați Blocare configurare). | nu este cazul |
+ | Mutați în sus. | Când nu editați, apăsați pentru a vă muta în sus la parametrul anterior. |
Când editați, acest buton va crește valoarea cifrei selectate. | ||
- | Mutați în jos. | Când nu editați, apăsați pentru a vă muta în jos la parametrul următor. |
Când editați, acest buton va reduce valoarea cifrei selectate. | ||
+ și - simultan | Țineți apăsate ambele butoane simultan timp de trei secunde, pentru a sincroniza manual BMV. | nu este cazul |
5.4. Datele statistice
Aplicația VictronConnect oferă înregistrarea datelor sistemului de monitorizare a bateriei, dar numai în timp ce aplicația VictronConnect este conectată și comunică cu sistemul de monitorizare a bateriei. Acesta va înregistra simultan doi dintre următorii parametri:
Tensiune (V).
Curent (A).
Putere (W).
Amperi-oră consumați (Ah).
Starea de încărcare (%).
Temperatură (°C).
 |

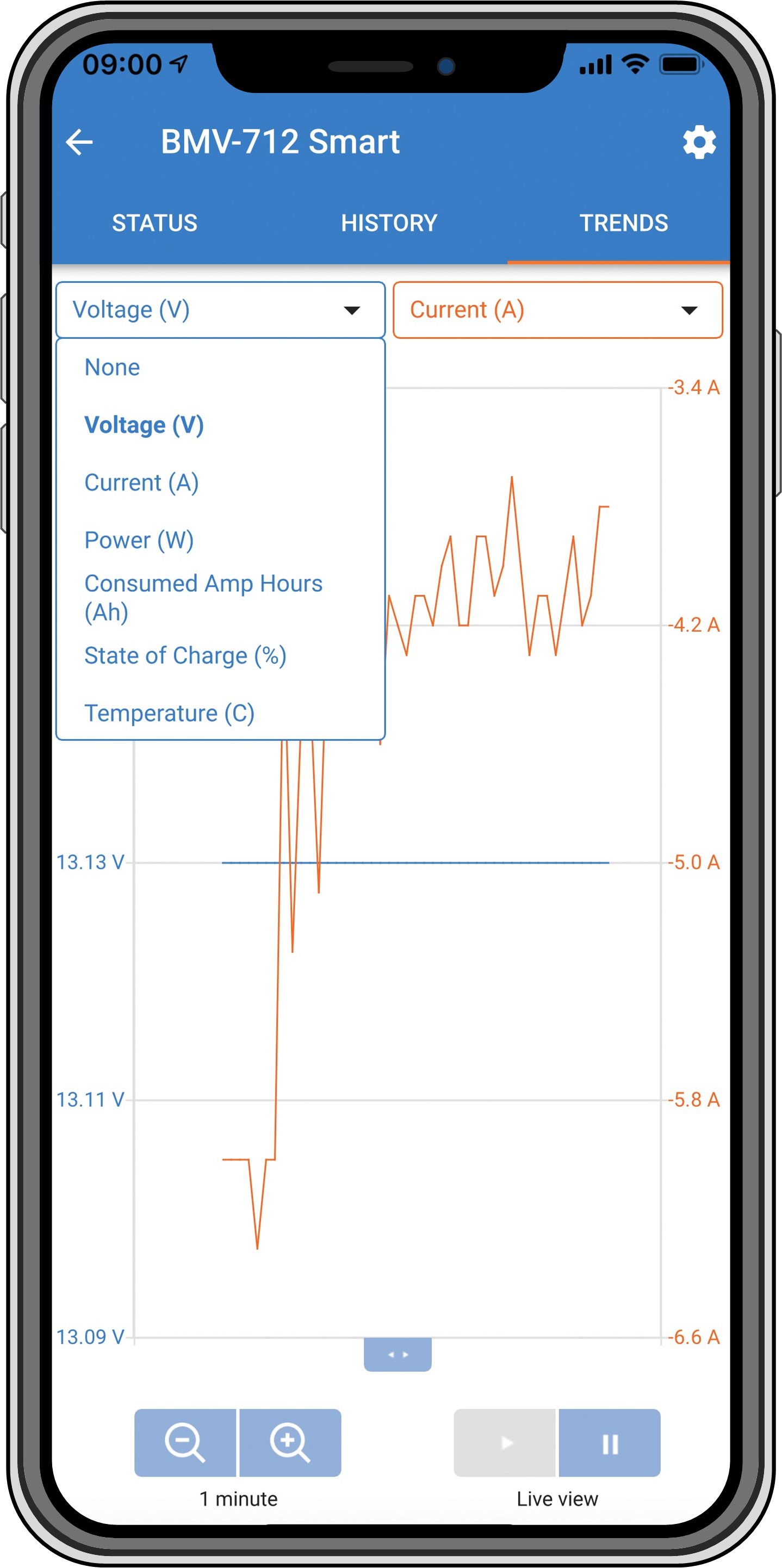

Tendințe ale sistemului de monitorizare a bateriei VictronConnect.
5.5. Istoric
Sistemul de monitorizare a bateriei stochează evenimente istorice. Acestea pot fi utilizate ulterior pentru a evalua tiparele de utilizare și starea de sănătate a bateriei.
Datele din istoric sunt stocate într-o memorie nevolatilă și nu vor fi pierdute atunci când alimentarea cu energie electrică a sistemului de monitorizare a bateriei a fost întreruptă sau când sistemul de monitorizare a bateriei a fost resetat la valorile sale implicite.
5.5.1. Accesați istoricul prin intermediul VictronConnect
Istoricul sistemului de monitorizare a bateriei poate fi accesat din fila „Istoric” a aplicației VictronConnect.
 |

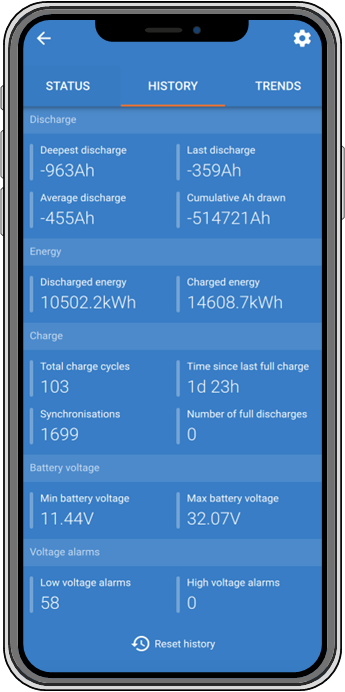

Ecranul istoricului sistemului de monitorizare a bateriei din aplicația VictronConnect.
5.5.2. Accesați istoricul prin unitatea principală
Pentru a vizualiza meniul de date din istoric al sistemului de monitirizare a bateriei, apăsați SELECT când vă aflați în modul normal
Apăsați + sau – pentru a parcurge diverși parametri.
Apăsați + sau – pentru a parcurge diferitele valori.
Apăsați din nou SELECT pentru a opri parcurgerea și a afișa valoarea.
Apăsați din nou SELECT pentru a ieși din meniul istoric și a reveni la modul normal de funcționare.
Tabelul de mai jos oferă o prezentare generală a parametrilor de istoric și a modului în care aceștia sunt afișați în meniu. Pentru semnificația fiecărui parametru, consultați capitolul următor.
# | Afișaj | Descriere | |
|---|---|---|---|
A |

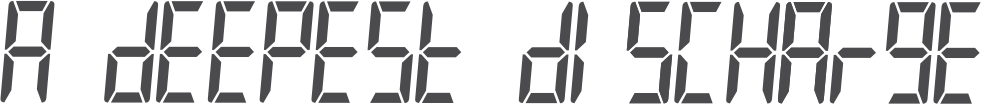

| Descarcare maxima | |
B |

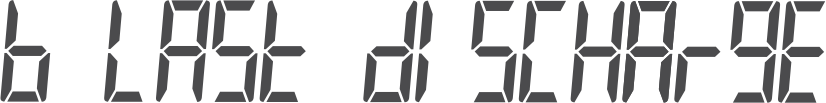

| Ultima descarcare | |

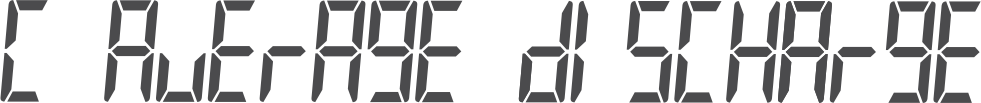

C |
| Descare medie | |
D |
| Cicluri | |
E |

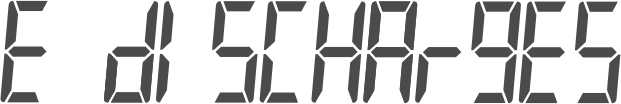

| Descărcări | |
F |

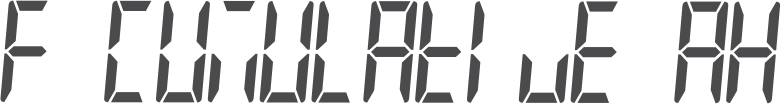

| Ah cumulat | |

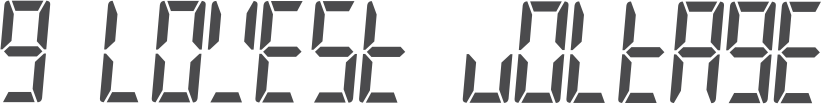

G |
| Cea mai mică tensiune | |

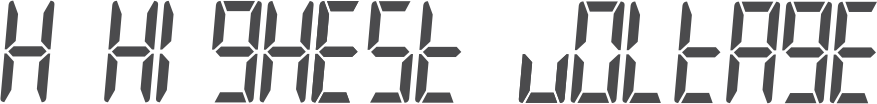

H |
| Cea mai mare tensiune | |
I |

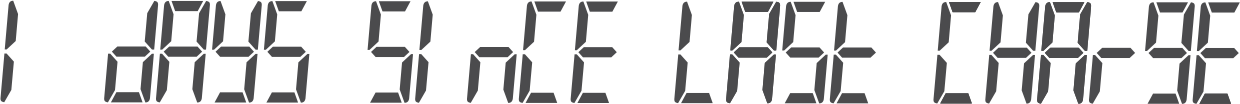

| Numărul de zile de la ultima încărcare completă | |

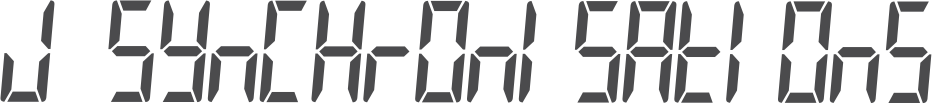

J |
| Sincronizări | |
L |
| Alarme tensiune scazuta | |
M |

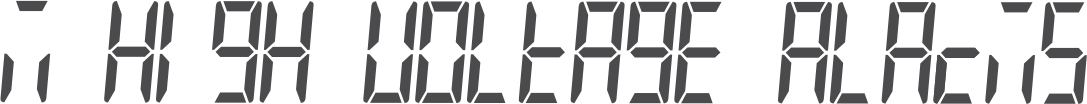

| Alarme tensiune ridicata | |

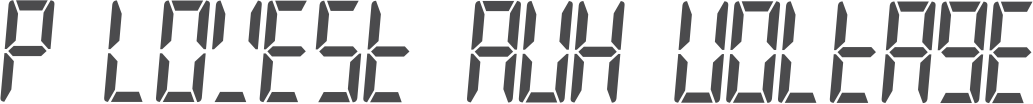

P |
| Cea mai mică tensiune AUX | |

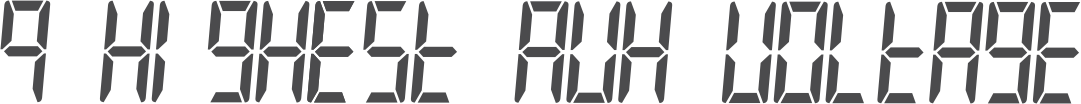

Q |
| Cea mai mare tensiune AUX | |

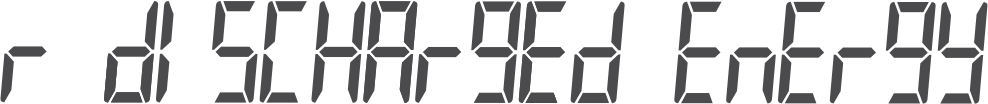

R |
| Energie descarcata | |

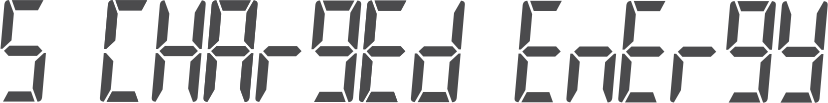

S |
| energie incarcata |
5.5.3. Istoricul datelor
Informații despre descărcare în Ah
Cea mai mare descărcare: sistemul de monitorizare a bateriei reține cea mai mare descărcare și de fiecare dată când bateria este descărcată mai tare, vechea valoare va fi suprascrisă.
Ultima descărcare: sistemul de monitorizare a bateriei ține evidența descărcării în timpul ciclului curent și afișează cea mai mare valoare înregistrată pentru Ah consumată de la ultima sincronizare.
Descărcare medie: Ah cumulativ extras împărțit la numărul total de cicluri.
Ah cumulat absorbit: Numărul cumulat de amperi/oră absorbiți de la baterie pe durata de viață a sistemului de monitorizare a bateriei.
Energie în kWh
Energia descărcată: Aceasta este cantitatea totală de energie extrasă din baterie în kWh.
Energia încărcată: Este cantitatea totală de energie absorbită de baterie în kWh.
Încărcare
Total cicluri de încărcare: Numărul de cicluri de încărcare pe durata de viață a sistemului de monitorizare a bateriei. Un ciclu de încărcare este numărat de fiecare dată când starea de încărcare scade sub 65 % și apoi crește peste 90 %.
Timp de la ultima încărcare completă: Numărul de zile de la ultima încărcare completă.
Sincronizări: Numărul de sincronizări automate. O sincronizare este contabilizată de fiecare dată când starea de încărcare scade sub 90 % înainte de a avea loc o sincronizare.
Numărul de descărcări complete: Numărul de descărcări complete. O descărcare completă se contorizează atunci când starea de încărcare ajunge la 0 %
Tensiune baterie
Tensiune minimă baterie: Cea mai mică tensiune a bateriei.
Tensiune maximă baterie: Cea mai mare tensiune a bateriei.
Tensiune min de pornire: Cea mai mică tensiune a bateriei auxiliare (dacă este cazul).
Tensiune max de pornire: Cea mai mare tensiune a bateriei auxiliare (dacă este cazul)
Alarme de tensiune
Alarme de joasă tensiune: Numărul de alarme de joasă tensiune.
Alarme de înaltă tensiune: Numărul de alarme de înaltă tensiune.
5.6. Alarmele
Sistemul de monitorizare a bateriei poate declanșa o alarmă în următoarele situații:
Nivel redus de încărcare al bateriei (SoC).
Tensiune scăzută a bateriei.
Tensiune ridicată a bateriei.
Tensiune scăzută și ridicată a bateriei de pornire (dacă intrarea AUX a fost setată la parametrul „baterie de pornire”).
Tensiune punct median (dacă intrarea AUX a fost setată la parametrul „punct median”).
Temperatură ridicată și scăzută baterie (dacă intrarea AUX a fost setată la parametrul „Temperatură”).
Alarma se va activa atunci când valoarea atinge un prag stabilit și se va dezactiva odată ce valoarea depășește acest prag. Pragurile sunt configurabile. Pentru mai multe informații, consultați capitolul Setările alarmelor.
Alarma va fi afișată pe unitatea centrală, va suna un semnal sonor, iluminarea de fundal va clipi și pictograma alarmei va fi vizibilă pe afișaj. Alarma este confirmată când se apasă un buton. Cu toate acestea, pictograma alarmei este afișată atât timp cât condiția alarmei persistă. Releul programabil poate fi declanșat în funcție de configurația setărilor alarmei.
Alarma este de asemenea o alarmă software.
Atunci când vă conectați cu aplicația VictronConnect și o alarmă este activă, alarma va fi afișată în aplicație. Alternativ, atunci când sistemul de monitorizare a bateriei este conectat la un dispozitiv GX, alarma va apărea pe ecranul dispozitivului GX sau pe portalul VRM.
În cazul aplicației VictronConnect, o alarmă este confirmată atunci când este apăsat un buton. Iar în cazul unui dispozitiv GX, o alarmă este confirmată atunci când este vizualizată în notificări. Pictograma alarmei este afișată atât timp cât condiția de alarmă persistă.
 |

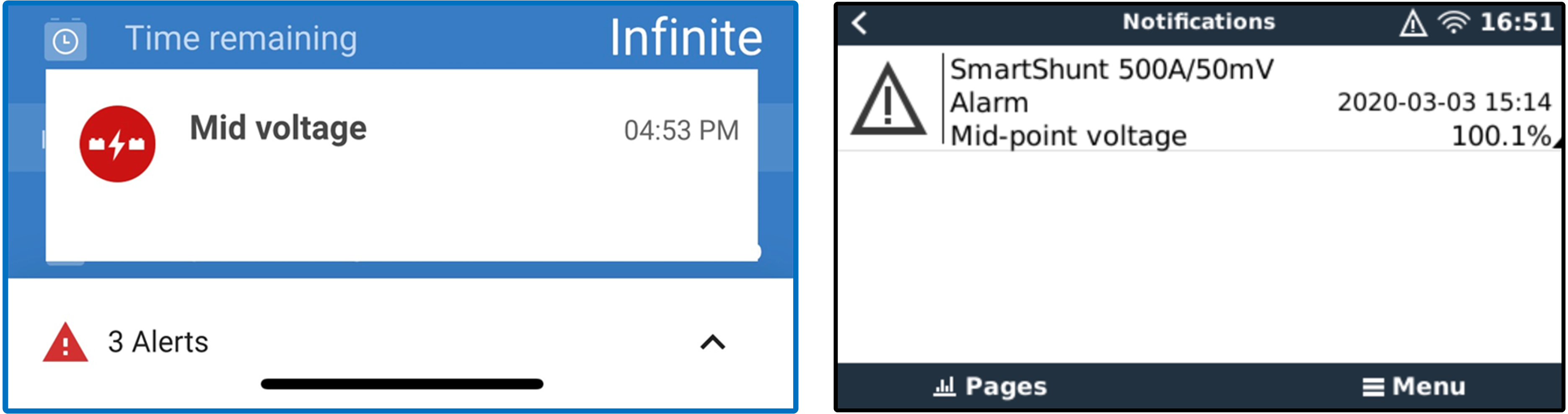

Stânga: alarmă afișată pe aplicația VictronConnect. Dreapta: alarmă afișată pe un dispozitiv GX.
5.7. Sincronizarea sistemului de monitorizare a bateriei
Pentru o citire fiabilă, starea de încărcare, așa cum este afișată de sistemul de monitorizare a bateriei, trebuie să se autosincronizeze în mod regulat cu starea reală de încărcare a bateriei. Motivul este împiedicarea derivei în timp a valorii „Starea de încărcare”. O sincronizare va reseta starea de încărcare a bateriei la 100 %.
5.7.1. Sincronizarea automată
Sincronizarea este un proces automat și va avea loc atunci când bateria a fost încărcată complet. sistemul de monitorizare a bateriei va analiza câțiva parametri pentru a verifica dacă bateria a fost încărcată complet. Acesta va considera că bateria este complet încărcată atunci când tensiunea a atins o anumită valoare și curentul a scăzut sub o anumită valoare pentru o anumită perioadă de timp.
Acești parametri se numesc:
Tensiune de încărcare – tensiunea în regim „float” a încărcătorului de baterii.
curent de amortizare – un procent din capacitatea bateriei;
timp de detectare a stării de încărcare – timpul în minute.
De îndată ce acești 3 parametri au fost respectați, sistemul de monitorizare a bateriei va seta valoarea stării de încărcare la 100 %, sincronizând astfel starea de încărcare.
Exemplu:
În cazul unei baterii de 12 V, sistemul de monitorizare a bateriei va reseta starea de încărcare a bateriei la 100 % atunci când toți acești parametri au fost atinși:
tensiunea depășește 13,2 V;
curentul de încărcare este mai mic de 4,0 % din capacitatea totală a bateriei (de exemplu, 8 A pentru o baterie de 200 Ah); și,
au trecut 3 minute în care condițiile privind tensiunea și curentul au fost îndeplinite.
Dacă sistemul de monitorizare a bateriei nu efectuează o sincronizare regulată, valoarea stării de încărcare va începe să devieze în timp. Acest lucru se datorează micilor inexactități ale sistemului de monitorizare a bateriei și estimării exponentului Peukert. Odată ce o baterie a fost încărcată complet, iar încărcătorul a trecut la stadiul de plutire, bateria este plină, etapa float, bateria este complet încărcată, iar sistemul de monitorizare a bateriei se va sincroniza automat prin setarea valorii stării de încărcare la 100 %.
5.7.2. Sincronizarea manuală
Sistemul de monitorizare a bateriei poate fi sincronizat manual, dacă este necesar. Acest lucru se poate face prin apăsarea butonului „Sincronizare” în aplicația VictronConnect. Navigați la „Setări” și apoi la „Setări baterie”.
Alternativ, sistemul de monitorizare a bateriei poate fi, de asemenea, sincronizat atunci când se află în modul normal de funcționare, ținând apăsate simultan butoanele + și - timp de 3 secunde.
O sincronizare manuală poate fi necesară în situațiile în care sistemul de monitorizare a bateriei nu se sincronizează automat. Acest lucru este necesar, de exemplu, la prima instalare sau după ce alimentarea cu tensiune a sistemului de monitorizare a bateriei a fost întreruptă.
O sincronizare manuală poate fi necesară și atunci când bateria nu a fost complet încărcată sau dacă sistemul de monitorizare a bateriei nu a detectat că bateria a fost complet încărcată deoarece tensiunea, curentul sau durata de încărcare au fost setate incorect. În acest caz, revizuiți setările și asigurați-vă că bateria este încărcată complet în mod regulat.
