3. Instalación
3.1. ¿Qué hay en la caja?
BMV-712 Smart Unidad principal con casquillo de sujeción. |
| |
Shunt de 500 A. |
| |
Dos cables rojos de 1,5 m (59") con fusible de 1 A. |  | |
Cable RJ12 UTP de 10 m (33 pies). |
| |
Placa cuadrada con una pestaña de sujeción. |
| |
Bolsa con cuatro tornillos pequeños. |
| |
Guía de instalación rápida. |
| |
Adhesivo con el número de serie de repuesto. |
|
3.2. Montaje del shunt
El shunt tiene grado de protección IP21, lo que significa que no es resistente al agua y debe montarse en un lugar seco.
El shunt tiene dos orificios de 5,5 mm para el montaje localizados en su base. Los orificios pueden usarse para atornillar el shunt a una superficie dura (los tornillos no están incluidos).
Puede ver la ubicación exacta de los orificios de montaje en el esquema de dimensiones del apéndice de este manual.
 |
Vista superior del shunt mostrando los orificios de montaje y vista lateral del shunt mostrando el método de montaje.
3.3. Montaje de la unidad principal
La unidad principal puede montarse de distintas formas:
Montaje en panel, la unidad principal se fija a la parte trasera del panel.
Montaje en panel, la unidad principal se fija a la parte frontal del panel.
Montaje en pared, con una carcasa para montaje en pared opcional.
Método de montaje A.
Método de montaje B.
Método de montaje C.
Nota
Para las instrucciones completas de montaje, véanse los manuales de instalación en pared de las páginas de producto Caja para montaje en pared de BMV o MPPT Control o Caja para montaje en pared de BMV y Color Control GX.
3.4. Descripción de las conexiones
# | Nombre | Tipo de terminal |
|---|---|---|
A | Pantalla | - |
B | Botón de instalación | - |
C | Botón hacia abajo | - |
D | Botón hacia arriba | - |
E | Botón de selección | - |
F | Conector RJ12 | Terminal RJ2 |
G | Señal acústica | - |
H | Conector relé programable | Conector de presión |
I | Conector VE.Direct | Terminal VE.Direct |
J | Conexión al negativo de la batería | Tornillo M10 |
K | Conexión al positivo de la batería | Terminal de anilla M10 |
L | Conexión auxiliar | Conector de presión |
M | Conexión negativo de la carga | Tornillo M10 |
3.5. Conexiones eléctricas básicas
Procedimiento de conexión:
Conecte el polo negativo de la batería al perno M10 del lado BATTERY ONLY del shunt. Apriete el perno del shunt con una torsión máxima de 21 Nm.
Tenga en cuenta que no debe haber otras conexiones en este lado del shunt o en el polo negativo de la batería. Cualquier carga o cargador conectado aquí no se incluirá en el cálculo del estado de carga de la batería.
Conecte el polo negativo del sistema eléctrico al perno M10 del lado LOAD AND CHARGER del shunt. Apriete el perno del shunt con una torsión máxima de 21 Nm. Asegúrese de que el negativo de todas las cargas CC, inversores, cargadores de baterías, cargadores solares y otras fuentes de carga se conectan “después” del shunt.
Conecte la puntera del cable rojo con fusible al shunt colocando la arandela en el terminal +B1.
Conecte el terminal redondo M10 del cable rojo con fusible al terminal positivo de la batería.
Conecte el shunt a la unidad principal con el cable RJ12. Enchufe un extremo del cable RJ12 en el terminal RJ12 del shunt y el otro en el terminal RJ12 de la parte trasera de la unidad principal.
Ahora el monitor de la batería está encendido. La pantalla está activa, y el Bluetooth está activo.
Es necesario configurar el monitor de baterías para que esté completamente operativo. Para ello, véase el apartado Configuración.
En caso de que el monitor de baterías vaya a usarse para controlar una segunda batería, el punto medio de una bancada de baterías o la temperatura de la batería, consulte cómo hacerlo en el punto correspondiente de los siguientes y luego vaya al apartado Configuración.
 |
Instalación básica del monitor de baterías
3.6. Conexiones eléctricas auxiliares
Además del exhaustivo control que realiza sobre la bancada principal de baterías, se puede controlar un segundo parámetro. Puede ser uno de los siguientes:
La tensión de una segunda batería, como una batería de arranque.
La desviación del punto medio de la bancada de baterías.
Temperatura de la batería.
En este apartado se describe cómo conectar el terminal +B2 en las tres opciones anteriores.
3.6.1. Conexión auxiliar para controlar la tensión de una segunda batería
Puede utilizarse para monitorizar la tensión de una segunda batería, como una batería de arranque o auxiliar.
Procedimiento de conexión:
Compruebe que el polo negativo de la segunda batería está conectado al lado LOAD AND CHARGER del shunt.
Conecte la puntera del segundo cable rojo con fusible al shunt colocando la arandela en el terminal +B2.
Conecte el terminal M10 del segundo cable rojo con fusible al terminal positivo de la segunda batería.
 |
Monitor de baterías con monitorización de una segunda batería auxiliar.
3.6.2. Conexión auxiliar para controlar el punto medio de una bancada de baterías
Puede utilizarse con una bancada de baterías formada por varias baterías conectadas en serie o en serie/paralelo para obtener una bancada de 24 o 48 V.
Procedimiento de conexión:
Conecte la puntera del segundo cable rojo con fusible al shunt colocando la arandela en el terminal +B2.
Conecte el terminal M10 del segundo cable rojo con fusible al terminal positivo del punto medio.
Para más información sobre la monitorización del punto medio y diagramas adicionales de cableado del punto medio de la bancada de baterías, véase el apartado Control de la tensión del punto medio.
 |
Monitor de baterías con monitorización del punto medio auxiliar.
3.6.3. Conexión auxiliar para controlar la temperatura
Puede utilizarse para monitorizar la temperatura de una batería mediante el sensor de temperatura para BMV-712 Smart y BMV-702 (no incluido). Este sensor de temperatura ha de comprarse por separado. Tenga en cuenta que este sensor de temperatura es distinto de los que se incluyen con los inversores/cargadores y algunos cargadores de baterías de Victron.
 |
Sensor de temperatura para el monitor de baterías
Procedimiento de conexión:
Conecte la puntera del cable negro del sensor de temperatura colocando la arandela en el terminal +B2.
Conecte la puntera del cable rojo colocando la puntera en el terminal +B1.
Conecte el terminal M10 del sensor de temperatura al terminal positivo de la batería.
 |
Monitor de baterías con sensor de temperatura auxiliar.
Nota
Tenga en cuenta que si se usa el sensor de temperatura, los dos cables rojos con fusible que vienen con el monitor de baterías no son necesarios. El sensor de temperatura sustituirá a estos cables.
3.7. Relé programable
El monitor de baterías dispone de un relé programable. Este relé puede usarse como relé de alarma o para arrancar un generador, entre otras cosas. Para más información sobre los distintos modos del relé y cómo configurarlo, véase el apartado Ajustes del relé.
El relé puede usarse, por ejemplo, para arrancar un generador cuando el estado de carga de la batería ha bajado demasiado y para detener el generador cuando las baterías se han recargado.
Por defecto, el relé está configurado para activarse cuando el estado de carga de la batería cae por debajo del 50 % y desactivarse cuando llega hasta el 90 %. No obstante, se puede configurar el relé para que se active en función de otras condiciones, como la tensión de la batería.
El relé tiene 3 contactos: común (C), normalmente abierto (NO) y normalmente cerrado (NC) situados en la parte trasera de la unidad principal.
Cuando el contacto del relé está abierto, la bobina no está activa; no hay contacto entre COM y NO. Cuando el relé está activo, se cierra y se establece contacto entre COM y NO. La función del relé puede invertirse: desactivado se convierte en activado y viceversa. Véase el ajuste Invert relay (Invertir relé).
Diagrama de cableado interno del monitor de baterías con el relé en estado desactivado conectado a un circuito externo de alarma o arranque de un generador.
3.8. Uso de derivadores alternativos
El monitor de baterías se suministra con un shunt de 500 A, 50 mV. Este shunt es adecuado para casi todas las aplicaciones. Sin embargo, se necesitará un shunt más grande si se esperan corrientes superiores a 500 A.
El monitor de baterías puede configurarse para funcionar con una gran variedad de shunts distintos. Se pueden utilizar shunts de hasta 9.999 A y 75 mV. Para ver una selección de shunts más grandes, como 1.000 A, 2.000 A o 6.000 A véase nuestra página de producto de shunts.
Si utiliza un shunt distinto del suministrado con el monitor de baterías, haga lo siguiente:
Desatornille el circuito impreso del shunt.
Monte el circuito impreso en el nuevo shunt, asegurando que hay un buen contacto eléctrico entre ambos.
Conecte el nuevo shunt al sistema eléctrico y a la unidad principal del monitor de baterías como se muestra en el apartado Conexiones eléctricas básicas. Preste especial atención a la orientación del circuito impreso del shunt con respecto a las conexiones de la batería y de la carga.
Siga las instrucciones del asistente de instalación, véase el apartado Asistente de instalación.
Tras completar los pasos del asistente de instalación, establezca la corriente y la tensión del shunt adecuadas conforme al Shunt current (Corriente del derivador) y los ajustes del Tensión del shunt.
Si el monitor de baterías leyera una corriente distinta de cero incluso si no hay ninguna carga conectada, y la batería no se está cargando, calibre la lectura de corriente a cero con el ajuste Calibrado de corriente cero.
3.9. Conexión de dispositivos GX
Si el sistema contiene un dispositivo GX como un Cerbo GX, el monitor de baterías puede conectarse al dispositivo GX con un cable VE.Direct o una interfaz VE.Direct a USB.
Una vez conectado, el dispositivo GX puede usarse para leer todos los parámetros de la batería controlados. Para más información, véase el apartado Conexión a un dispositivo GX y al portal VRM.
3.10. Conexión para uso como contador CC
Cuando se use el monitor de baterías como contador CC, conéctelo al dispositivo o al circuito que tenga que monitorizarse.
Nota
Tenga en cuenta que el monitor de baterías también debe estar configurado como monitor CC mediante la aplicación VictronConnect antes de que pueda funcionar como monitor CC. Véase el apartado Configuración para uso como contador CC.
También se puede tener un monitor de baterías principal en el sistema junto con otro monitor de baterías que se haya configurado como contador CC para monitorizar un dispositivo o circuito específico.
 |

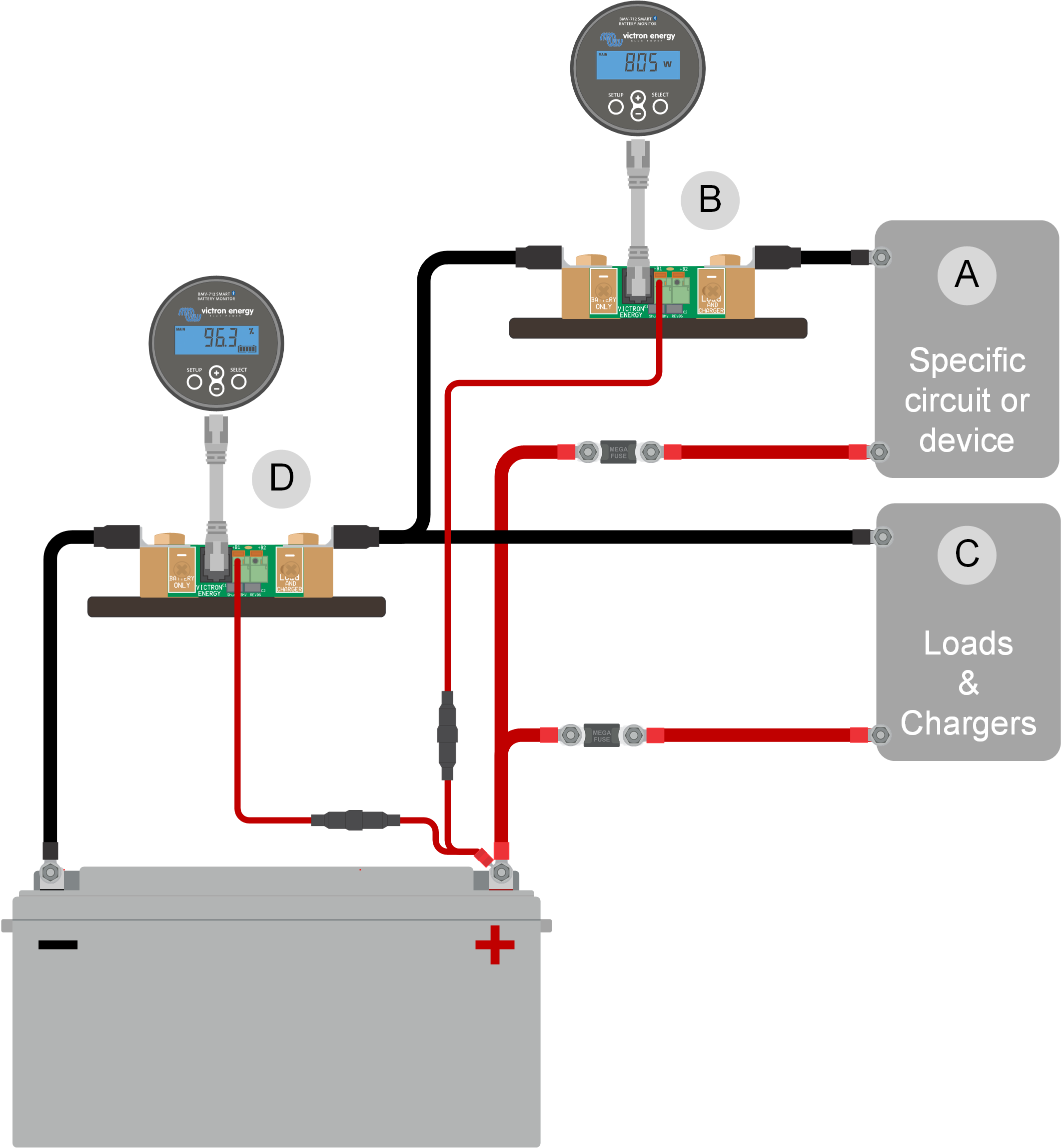

Ejemplo de conexión de un sistema con un monitor de baterías principal, junto con otro monitor de baterías que se ha configurado como contador CC y monitoriza un dispositivo o circuito específico. Un monitor de baterías se usa como contador CC (B) y el otro como monitor de baterías (D).
# | Descripción |
|---|---|
A | Dispositivo o circuito CC específico |
B | Monitor de baterías usado como contador CC |
C | Resto del circuito CC |
D | Monitor de baterías usado como monitor de baterías |
