Le shunt présente une protection IP21, ce qui signifie qu’il n’est pas étanche et qu’il doit être installé dans un endroit sec.

Le shunt dispose de deux orifices de 5,5 mm destinés au montage et situés à la base du shunt. Les orifices peuvent être utilisés pour visser ou boulonner le shunt sur une surface dure (vis non incluses).

Pour l’emplacement précis des orifices de montage, consultez les schémas de dimension se trouvant dans l’annexe de ce manuel.

Vue de haut du shunt montrant les orifices de montage et vue latérale indiquant la méthode de montage.

L’unité peut être installée de plusieurs manières :

Méthode de montage A.

Méthode de montage B.

Méthode de montage C.

Procédure de branchement :

À présent, le contrôleur de batterie est sous tension. L’écran est activé, et le Bluetooth fonctionne.

Pour être entièrement opérationnel, le contrôleur de batterie doit être configuré. À cette fin, consultez le chapitre Configuration.

Si le contrôleur de batterie va être utilisé pour superviser une deuxième batterie, le point médian d’un parc de batteries ou la température de la batterie, consultez l’un des trois paragraphes suivants pour connaître la procédure à suivre, puis consultez le chapitre Configuration.

Installation de base du contrôleur de batterie.

Outre la surveillance complète du parc de batteries principal, un deuxième paramètre peut également être supervisé. Il peut s'agir des valeurs suivantes :

Ce chapitre décrit comment brancher la connexion +B2 en fonction des trois options susmentionnées.

3.6.1. Connexion auxiliaire destinée à la supervision de la tension d'une deuxième batterie

A utiliser pour surveiller la tension d’une deuxième batterie, telle qu’une batterie de démarrage ou auxiliaire.

Procédure de branchement :

1. Vérifiez que le pôle négatif de la deuxième batterie est branché sur le côté LOAD AND CHARGER du shunt.

2. Branchez la broche de la férule du deuxième câble rouge avec fusible sur le shunt en poussant la broche dans la borne +B2.

3. Branchez la cosse M10 du deuxième câble rouge équipé d’un fusible sur la borne positive de la deuxième batterie.

Contrôleur de batterie avec surveillance d’une deuxième batterie auxiliaire.

3.6.2. Connexion auxiliaire destinée à la supervision du point médian d'un parc de batteries

À utiliser avec un parc de batteries composé de plusieurs batteries raccordées en série ou en série/parallèle pour créer un parc de batteries de 24 V ou 48 V.

Procédure de branchement :

1. Branchez la broche de la férule du deuxième câble rouge avec fusible sur le shunt en poussant la broche dans la borne +B2.

2. Branchez la cosse M10 du deuxième câble rouge équipé d’un fusible sur la borne positive du point médian.

Pour de plus amples renseignements sur la supervision du point médian et pour des schémas supplémentaires sur le câblage d’un parc de batteries, consultez le chapitre Contrôle de la tension médiane.

Contrôleur de batterie avec surveillance du point médian d’une batterie auxiliaire.

3.6.3. Connexion auxiliaire destinée à la supervision de la température

À utiliser pour surveiller la température d’une batterie via la sonde de température pour BMV-712 Smart et BMV-702 (non incluse). Cette sonde de température doit être achetée séparément. Attention : cette sonde de température n’est pas la même que celle incluse avec les convertisseurs/chargeurs Victron et certains chargeurs de batterie.

Sonde de température pour le contrôleur de batterie

Procédure de branchement :

• Branchez la broche de la férule du fil noir de la sonde de température en poussant la broche dans la borne +B2.

• Branchez la broche de la férule du câble rouge en poussant la broche de la férule dans la borne +B1.

• Branchez la cosse du câble M10 de la sonde de température à la borne positive de la batterie.

Contrôleur de batterie avec sonde de température d’une batterie auxiliaire.

Note

Veuillez noter que si vous utilisez la sonde de température, les deux câbles rouges équipés d’un fusible et qui proviennent du contrôleur de batterie ne sont pas nécessaires. La sonde de température remplacera ces câbles.

Le contrôleur de batterie est équipé d’un relais programmable. Ce relais peut être utilisé en tant que relais d’alarme, pour démarrer un générateur ou pour d’autres applications. Pour de plus amples renseignements sur les différents modes du relais et sa configuration, consultez le chapitre Paramètres du relais.

Un exemple d’utilisation du relais consiste à démarrer un générateur lorsque l’état de charge des batteries est devenu trop faible, puis à arrêter le générateur lorsque les batteries sont rechargées.

Par défaut, le relais est configuré pour s’activer lorsque l’état de charge des batteries chute en dessous de 50 % et pour se désactiver lorsque l’état de charge des batteries atteint 90 %. Cependant, le relais peut être configuré pour se déclencher également en fonction d’autres conditions, comme la tension de la batterie.

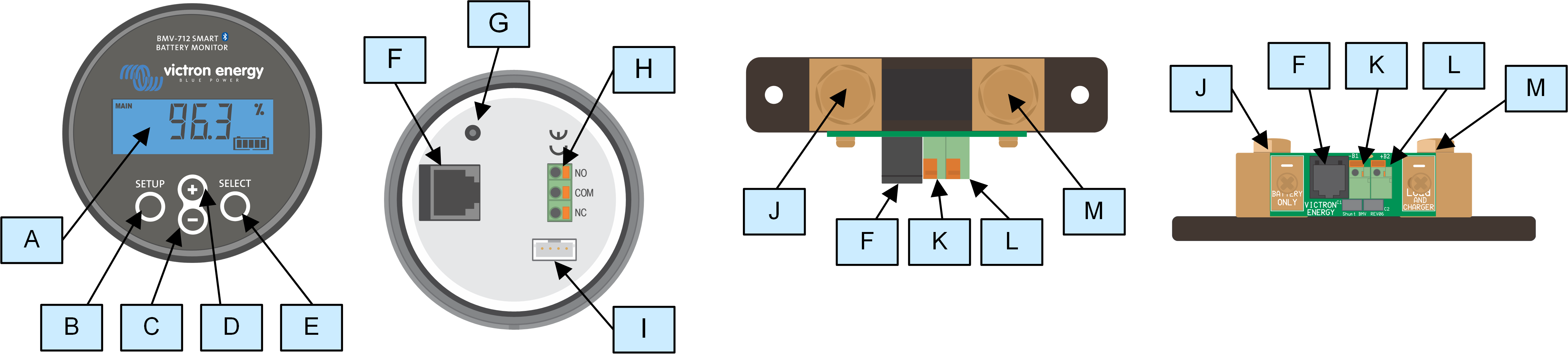

Le relais comporte 3 contacts : COM (commun), NO (normalement ouvert) et NC (normalement fermé), qui sont situés à l’arrière de l’unité.

Lorsque le contact du relais est ouvert, la bobine est mise hors tension ; il n’y a pas de contact entre COM et NO. Lorsque le relais est mis sous tension, la bobine se ferme et le contact entre COM et NO est établi. La fonction du relais peut être inversée : la mise hors tension devient mise sous tension et vice versa. Voir la configuration de Inverser le relais.

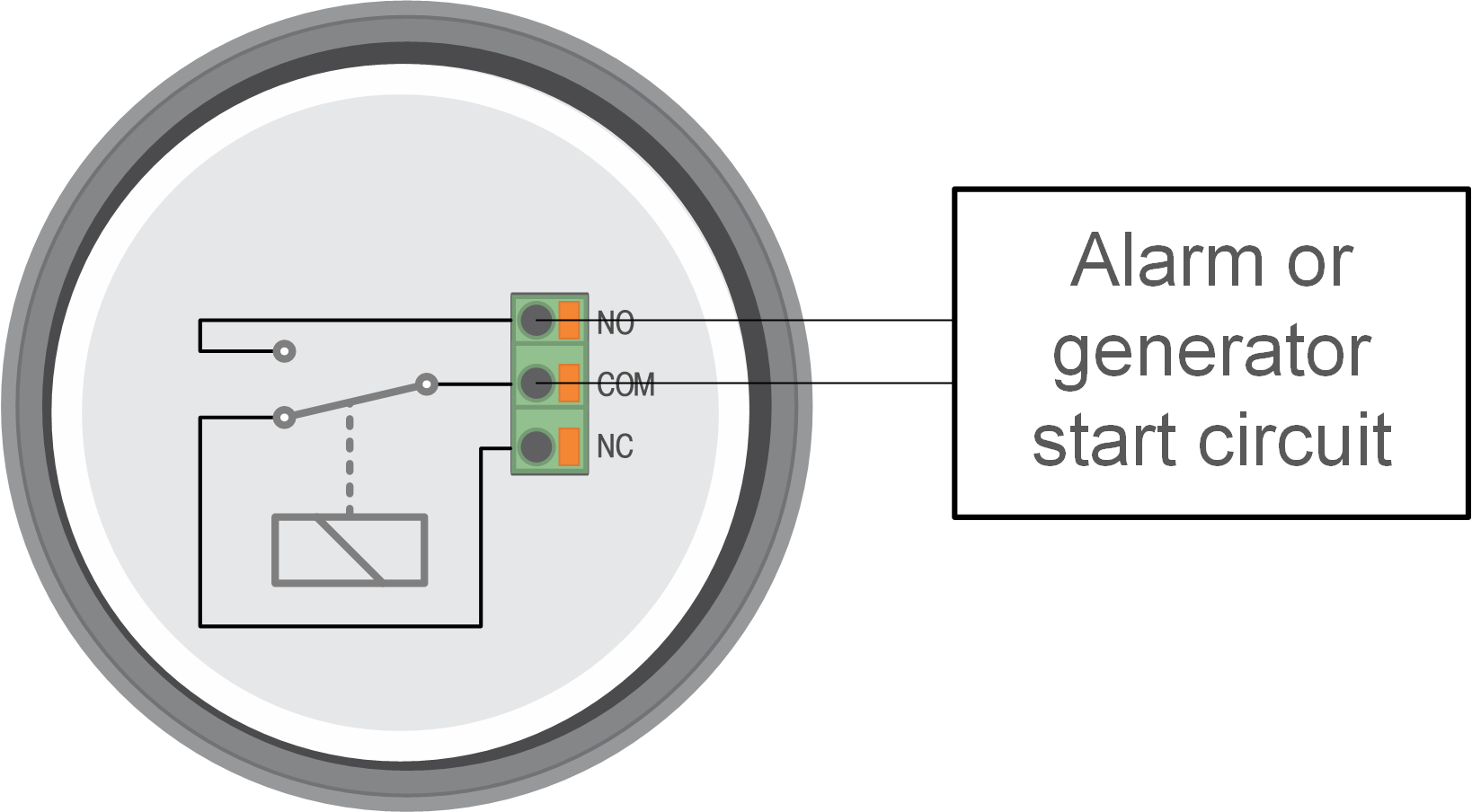

Schéma de câblage interne du contrôleur de batterie avec le relais à l’état hors tension connecté à un circuit externe d’alarme ou de démarrage du générateur.

Le contrôleur de batterie est fourni avec un shunt de 500 A, 50 mV. Ce shunt convient à la plupart des applications. Cependant, un shunt de plus grande capacité sera nécessaire si des courants de système supérieurs à 500 A sont prévus.

Le contrôleur de batterie peut être configuré pour fonctionner avec une large gamme de shunts différents. Des shunts allant jusqu’à 9 999 A et jusqu’à 75 mV peuvent être utilisés. Pour une sélection de shunts de plus grande capacité, c’est-à-dire 1 000 A, 2 000 A ou 6 000 A, consultez notre page de produits shunts.

Si vous utilisez un shunt autre que celui fourni avec le contrôleur de batterie, veuillez procéder comme suit :

Si le système contient un dispositif GX tel qu’un Cerbo GX, le contrôleur de batterie peut être connecté au dispositif GX à l’aide d’un câble VE.Direct ou d’une interface VE.Direct vers USB.

Une fois raccordé, le dispositif GX peut être utilisé pour lire tous les paramètres de la batterie supervisée. Pour davantage de renseignements, consultez le chapitre Connexion à un dispositif GX et au portail VRM.

Le contrôleur de batterie est connecté à un Cerbo GX et à un écran GX Touch.

Lorsque vous utilisez le contrôleur de batterie en tant que compteur CC, branchez-le à l’appareil ou au circuit qui doit être supervisé.

Il est également possible d’avoir un contrôleur de batterie principal dans le système avec un contrôleur de batterie séparé ayant été configuré comme un compteur CC afin de superviser un appareil ou un circuit spécifique.

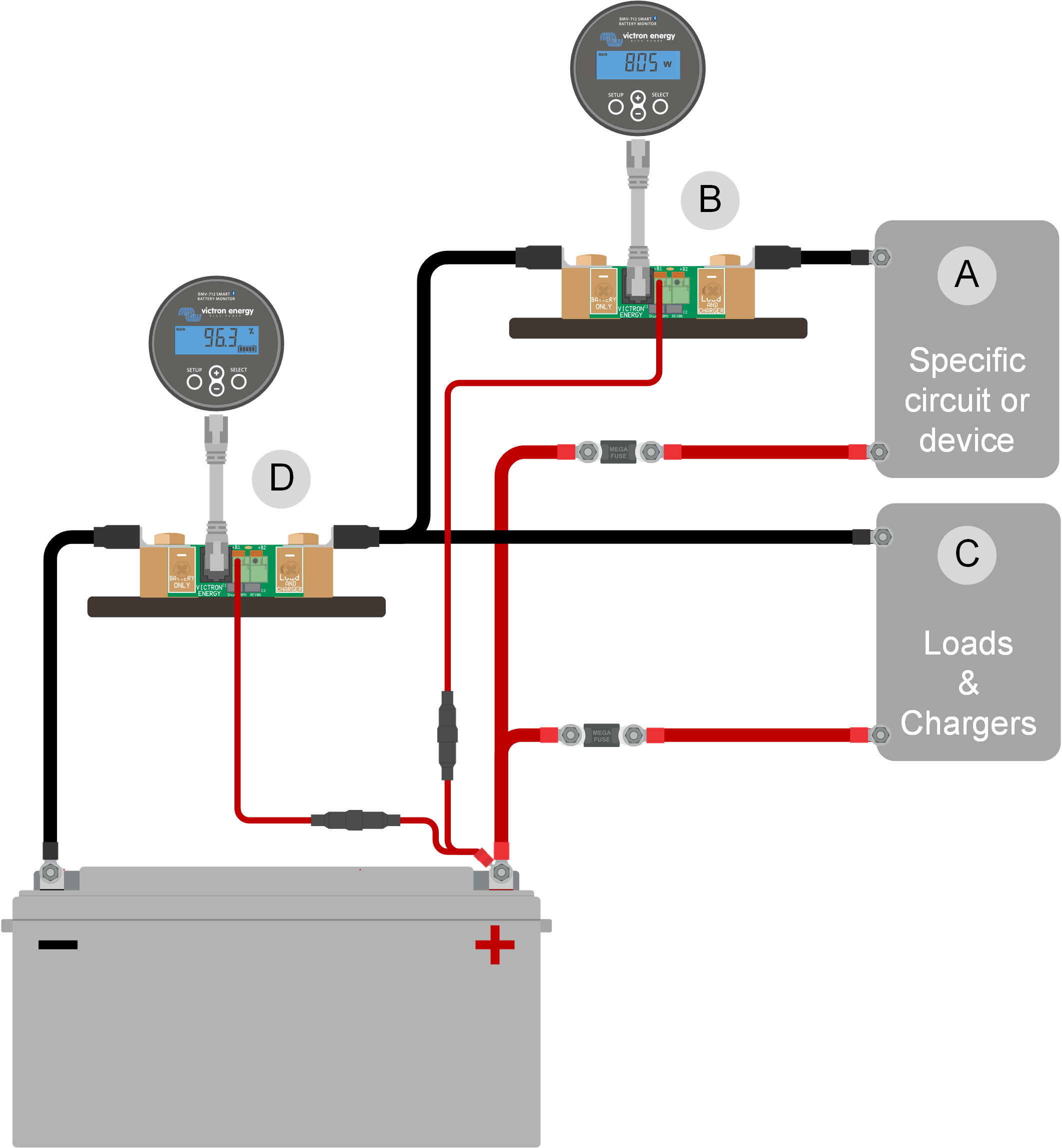

Exemple de câblage pour un système contenant un contrôleur de batterie principal, avec un contrôleur de batterie séparé ayant été configuré comme un compteur CC et supervisant un appareil ou un circuit spécifique. Un contrôleur de batterie est utilisé comme compteur CC (B) et l’autre est utilisé comme contrôleur de batterie (D).
