3. Instalação
3.1. O que está na caixa?
BMV-712 Smart unidade principal com capa acopladora. |
| |
Derivador «shunt» de 500 A. |
| |
Dois cabos vermelhos de 1,5 m (59") com um fusível de 1 A. |  | |
Cabo RJ12 UTP de 10 m (33 ft). |
| |
Placa quadrada com flange acopladora. |
| |
Saco com quatro parafusos pequenos. |
| |
Guia de instalação rápida. |
| |
Autocolante sobresselente com o número de série. |
|
3.2. Montagem do derivador «shunt»
O derivador «shunt» tem uma classificação IP21; Isto significa que não é impermeável e que deve ser montado num local seco.
O derivador «shunt» tem dois orifícios de 5,5 mm na base para a montagem. Os orifícios podem ser utilizados para aparafusar o derivador «shunt» numa superfície dura (ter em conta que estes parafusos não incluídos).
Para a localização exata dos orifícios de montagem, consulte o desenho dimensional no apêndice deste manual.
 |
Vista superior do derivador «shunt» que indica os orifícios de montagem e vista lateral do derivador «shunt» que indica o método de montagem.
3.3. Montagem da unidade superior
A unidade superior pode ser montada de diversas formas:
Montagem em painel, a unidade superior fixada na parte posterior do painel.
Montagem em painel, a unidade superior fixada na parte frontal do painel.
Montagem mural, usando o «invólucro de montagem mural» opcional.
Método de montagem A.
Método de montagem B.
Método de montagem C.
Nota
Para obter as instruções de montagem completas, consulte os manuais de instalação mural nas páginas de produto Caixa para montagem mural de BMV ou MPPT Color Control ou Caixa para montagem mural de BMV ou Color Control GX .

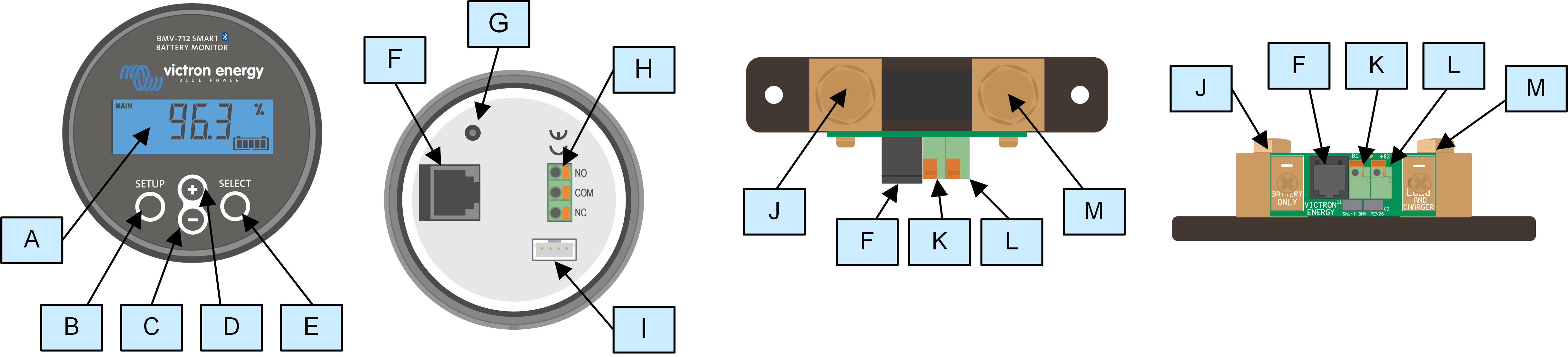

3.4. Resumo das ligações
# | Nome | Tipo de terminal |
|---|---|---|
A | Ecrã | - |
B | Botão de configuração | - |
C | Botão para baixo | - |
D | Botão para cima | - |
E | Botão de seleção | - |
F | Conector RJ12 | Terminal RJ2 |
G | Campainha | - |
H | Conector do relé programável | Conector de pressão |
I | Conector VE.Direct | Terminal VE.Direct |
J | Ligação negativa da bateria | Parafuso M10 |
K | Ligação positiva da bateria | Terminal em olhal M10 |
L | Ligação auxiliar | Conector de pressão |
M | Ligação negativa da carga | Parafuso M10 |
3.5. Ligações elétricas básicas
Procedimento de ligação:
Ligue o terminal de bateria negativo ao parafuso M10 no lado BATTERY ONLY do derivador «shunt». Aperte o parafuso do derivador «shunt» com um binário máximo de 21 Nm.
Não deve haver mais ligações neste lado do derivador ou no terminal de bateria negativo. Quaisquer cargas ou carregadores ligados aqui serão excluídos do cálculo do estado da carga.
Ligue o negativo do sistema elétrico ao parafuso M10 no lado LOAD AND CHARGERdo derivador «shunt». Aperte o parafuso do derivador «shunt» com um binário máximo de 21 Nm. Certifique-se de que o negativo de todas as cargas CC, inversores, carregadores de bateria, carregadores solares e outras fontes de carga é ligado «depois» do derivador «shunt».
Ligue o pino da ponteira do cabo vermelho com o fusível ao derivador «shunt» mediante pressão no terminal «+B1».
Ligue o terminal M10 do cabo vermelho com o fusível ao terminal positivo da bateria.
Ligue o derivador «shunt» à unidade principal utilizando o cabo RJ12. Introduza um lado do cabo RJ12 no terminal RJ12 do derivador «shunt» e o outro lado do cabo no terminal RJ12 na parte posterior da unidade principal.
O monitor de bateria agora está a receber alimentação. O monitor está ativo e o «Bluetooth» está ativo.
Para ficar completamente funcional, deve configurar o monitor da bateria; consulte a secção Configuração.
Se o monitor de bateria for utilizado para controlar uma segunda bateria, o ponto médio do banco de baterias ou a temperatura da bateria, consulte um dos três parágrafos seguintes sobre esta operação e depois a secção Configuração.
 |
Instalação básica do monitor de bateria.
3.6. Ligações elétricas auxiliares
Para além da monitorização exaustiva do banco de baterias principal, é possível monitorizar um segundo parâmetro. Pode ser um dos seguintes:
A tensão de uma segunda bateria, como uma bateria de arranque.
O desvio do ponto médio do banco de bateria.
Temperatura de bateria.
Esta secção descreve a ligação do terminal+B2 para as três opções anteriores.
3.6.1. Ligação auxiliar para monitorizar a tensão de uma segunda bateria
O terminal pode ser utilizado para monitorizar a tensão de uma segunda bateria, como uma bateria de arranque ou auxiliar.
Procedimento de ligação:
Verifique se o polo negativo da segunda bateria está ligado ao lado LOAD AND CHARGER do derivador.
Ligue o pino da ponteira do segundo cabo vermelho com fusível ao derivador mediante pressão no terminal +B2.
Ligue o terminal M10 do segundo cabo vermelho com fusível ao terminal positivo da segunda bateria.
 |
Monitor de bateria com monitorização da segunda bateria auxiliar.
3.6.2. Ligação auxiliar para monitorizar o ponto médio de um banco de baterias
Para utilizar com um banco de baterias formado por várias baterias que estão ligadas em série ou série/paralelo para criar um banco de 24 V ou 48 V.
Procedimento de ligação:
Ligue o pino da ponteira do segundo cabo vermelho com fusível ao derivador mediante pressão no terminal +B2.
Ligue o terminal M10 do segundo cabo vermelho cabo com fusível ao terminal positivo do ponto médio.
Para obter mais informação sobre a monitorização do ponto médio e diagramas adicionais sobre a cablagem do banco da bateria para o ponto médio, consulte a secção Monitorização da tensão do ponto médio.
 |
Monitor da bateria com monitorização do ponto médio auxiliar.
3.6.3. Ligação auxiliar para monitorizar a temperatura
Para monitorizar a temperatura de uma bateria através do sensor de temperatura (não incluído) para BMV-712 Smart e BMV-702 . O sensor de temperatura deve ser adquirido separadamente. Tenha em conta que este sensor difere dos sensores de temperatura incluídos nos inversores/carregadores e alguns carregadores de bateria da Victron.
 |
Sensor de temperatura para o monitor de bateria
Procedimento de ligação:
Ligue o pino de ponteira do cabo negro do sensor de temperatura mediante pressão no terminal +B2.
Ligue o pino da ponteira de cabo vermelho mediante pressão no terminal +B1.
Ligue o olhal de cabo M10 do sensor de temperatura ao terminal de bateria positivo.
 |
Monitor de bateria com sensor da temperatura auxiliar.
Nota
Se usar o sensor de temperatura, os dois cabos vermelhos com fusível incluídos com o monitor de bateria não são necessários. O sensor de temperatura vai substituir estes cabos.
3.7. Relé programável
O monitor de bateria está equipado com um relé programável. Este relé pode ser utilizado como um relé de alarme, para ligar um gerador e outras aplicações. Para obter mais informação sobre os vários modos de relé e sobre como configurar o relé, consulte a secção Definições do relé.
Um exemplo de utilização do relé consiste em ligar um gerador quando o estado de carga da bateria for demasiado baixo e, em seguida, em parar o gerador quando as baterias tiverem sido recarregadas.
Por defeito, o relé está configurado para energizar quando o estado de carga da bateria for inferior a 50 % e para desenergizar quando o estado de carga da bateria atingir 90 %. No entanto, a ativação do relé também pode ser configurada noutras condições, como a tensão da bateria.
O relé tem três contactos: COM (comum), NO (normalmente aberto) e NC (normalmente fechado) e estão localizados na parte posterior da unidade principal.
Quando o contacto do relé estiver aberto, a bobina é desenergizada; não existe contacto entre COM e NO. Quando o relé estiver energizado, o relé fecha-se e o contacto entre COM e NO é realizado. A função do relé pode ser invertida: de desenergizado passa a energizado e vice-versa. Consulte a definição Inversão do relé.

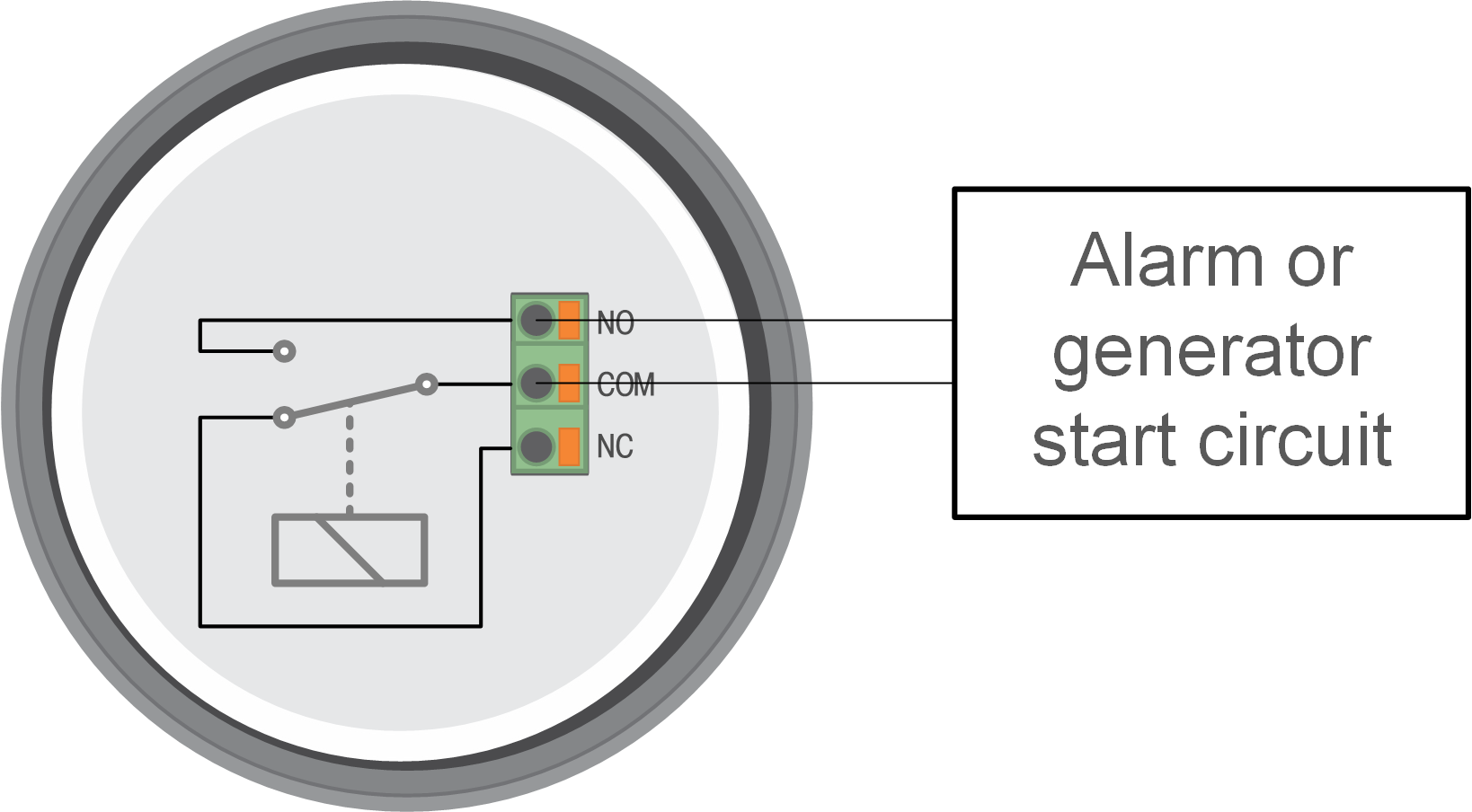

O diagrama de ligações elétricas internas do monitor de bateria com o relé num estado desenergizado conectado a um alarme externo ou circuito de arranque do gerador.
3.8. Uso de derivadores alternativos
O monitor de bateria é fornecido com um derivador «shunt» de 500 A, 50 mV. Este derivador «shunt» é adequado para a maioria das aplicações. No entanto, será necessário um maior se estiverem previstas correntes do sistema superiores a 500 A.
O monitor de bateria pode ser configurado para funcionar com uma ampla seleção de derivadores «shunt» diferentes. É possível utilizar derivadores «shunt» até 9999 A e/ou 75 mV. Consulte uma seleção de derivadores «shunts» maiores, isto é, 1000 A, 2000 A ou 6000 A, na página do produto do derivador «shunt».
Se utilizar um derivador «shunt» diferente do fornecido com o monitor de bateria, proceda da seguinte forma:
Desaperte a placa de circuito do derivador «shunt».
Monte o placa de circuitos no derivador «shunt» novo e assegure-se de um bom contacto elétrico entre ambos.
Ligue o novo derivador «shunt» ao sistema elétrico e à unidade principal do monitor de bateria, conforme ilustrado na secção Ligações elétricas básicas. Preste uma especial atenção à orientação da placa de circuito do derivador «shunt» em relação à bateria e às ligações de carga.
Siga o assistente de configuração; consulte a secção Assistente de configuração.
Após concluir o assistente de configuração, configure a corrente e a tensão do derivador «shunt» de acordo com as definições Shunt current (corrente do derivador) e Shunt voltage (tensão do derivador).
Se o monitor de bateria ler uma corrente diferente de zero, mesmo quando não houver carga ligada à bateria, e esta não estiver a ser carregada, calibre a leitura de corrente zero com a definição Calibração da corrente zero.
3.9. Ligação de dispositivo GX
Se o sistema incluir um dispositivo GX como um Cerbo GX, o monitor de bateria pode ser conectado ao dispositivo GX com um cabo VE.Direct ou uma «interface» VE.Direct para USB.
Após a ligação, o dispositivo GX pode ser utilizado para ler todos os parâmetros de bateria monitorizados. Para mais informação, consulte a secção Ligar a um dispositivo GX e VRM.
3.10. Cablagem para utilizar como medidor CC
Ao utilizar o monitor de bateria como um medidor CC, deve fazer ligá-lo ao dispositivo ou circuito a monitorizar.
Nota
Lembre-se de que o monitor de bateria também precisa de ser configurado como um monitor CC com a aplicação VictronConnect antes de funcionar como um monitor CC. Consulte a secção Configurar para utilizar como medidor CC.
Também é possível incluir um monitor de bateria principal no sistema em conjunto com um monitor de bateria separado que tenha sido instalado como um medido CC para monitorizar um circuito ou dispositivo específico.
 |

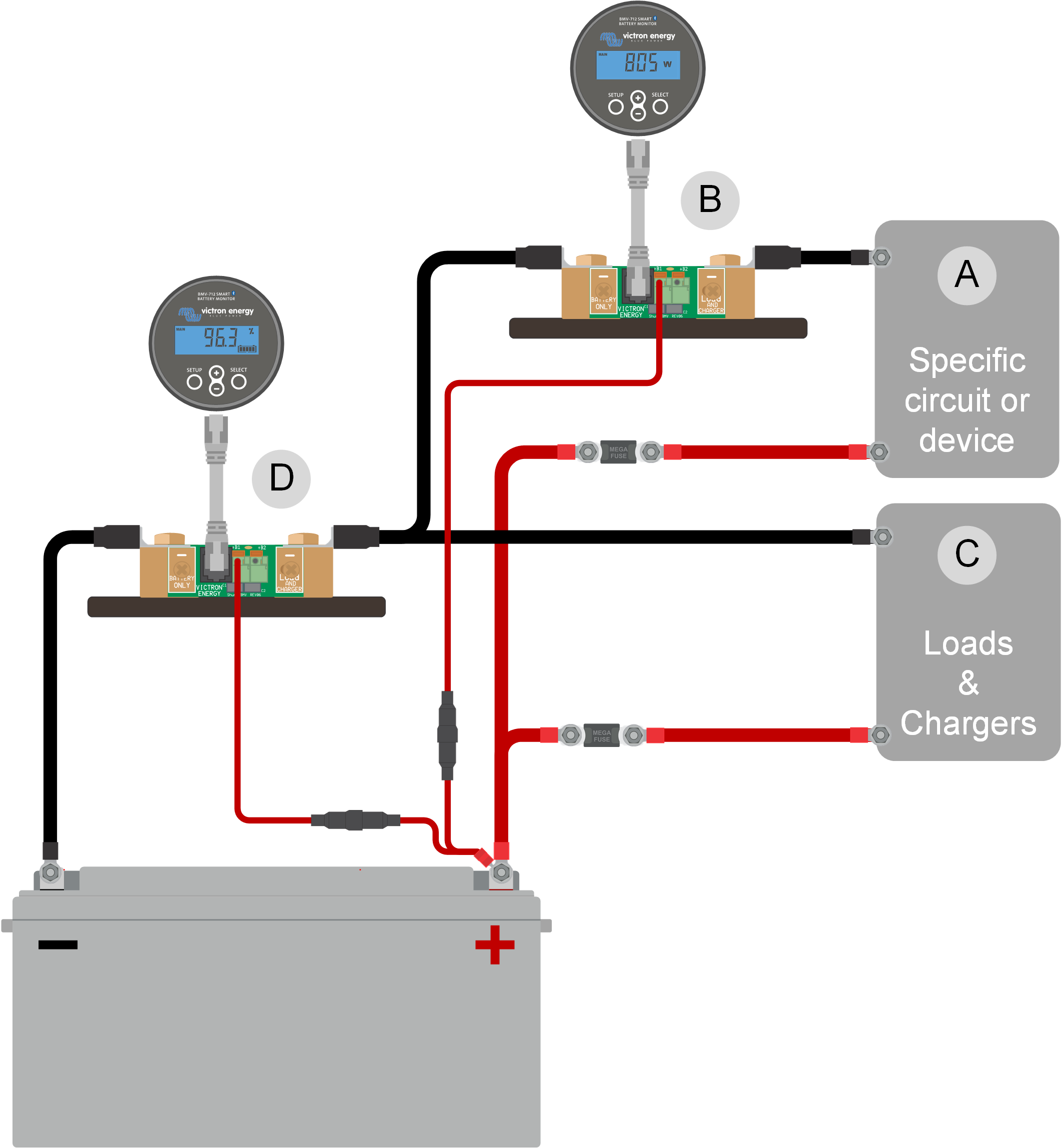

O exemplo de cablagem de um sistema que contenha um monitor de bateria principal, em conjunto com um monitor de bateria que tenha sido configurado como um medidor CC e que esteja a monitorizar um circuito ou dispositivo específico. Um monitor de bateria é usado como medidor de CC (B) e o outro monitor de bateria para controlar a bateria (D).
# | Descrição |
|---|---|
A | Dispositivo CC ou circuito CC específico |
B | Monitor de bateria utilizado como medidor CC |
C | O resto do circuito CC |
D | Monitor de bateria utilizado como monitor de bateria |
