9. Anhang
9.1. Anhang A: Übersicht der Anschlüsse
Der Anwender-E/ A- Anschluss befindet sich auf der linken unteren Seite des Anschlussbereichs, das Diagramm zeigt 3 Perspektiven. Linke Seite - Oben - Rechte Seite
Nummer | Anschluss | Beschreibung |
---|---|---|
1 | Relay_NO | Programmierbares Relais Normalerweise offener Anschluss |
2 | AUX_IN - | Gemeinsames Minus für programmierbare Hilfseingänge |
3 | AUX_IN1+ | Programmierbarer Hilfseingang 1 positiver Anschluss |
4 | AUX_IN2+ | Programmierbarer Hilfseingang 2 positiver Anschluss |
5 | REMOTE_L | Fern-Ein/ Aus- Anschluss Niedrig |
6 | REMOTE_H | Fern-Ein/ Aus- Anschluss Hoch |
7 | RELAY_NC | Programmierbare Relais Normalerweise geschlossener Anschluss |
8 | RELAY_COM | Programmierbares Relais gemeinsames Minus |
9 | TSENSE - | Temperatursensor negativ |
10 | TSENSE + | Temperatursensor positiv |
11 | VSENSE - | Spannungssensor negativ |
12 | VSENSE + | Spannungssensor positiv |
9.2. Anhang B: Blockschaltbild
9.3. Anhang C: Beispielschaltbild
9.3.1. 3-Phasen- und Parallel-Schaltplan

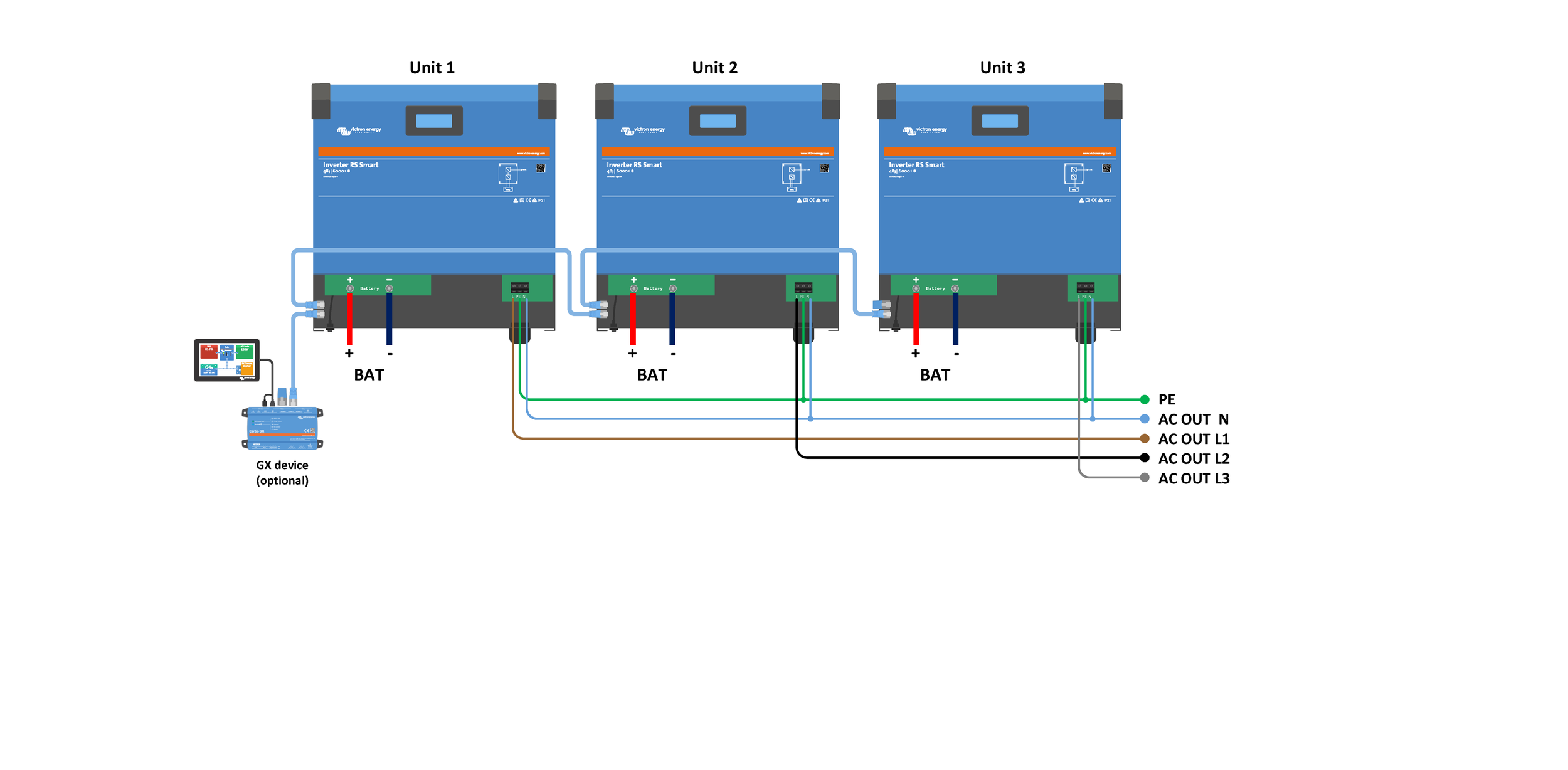

3-Phasen-Schaltplan
![Inverter_RS_3-phase_connection_diagram.pdf](image/164bf77248d7b9.png)
Parallel-Schaltplan
![Inverter_RS_parallel_connection_diagram.pdf](image/164bf772454dff.png)

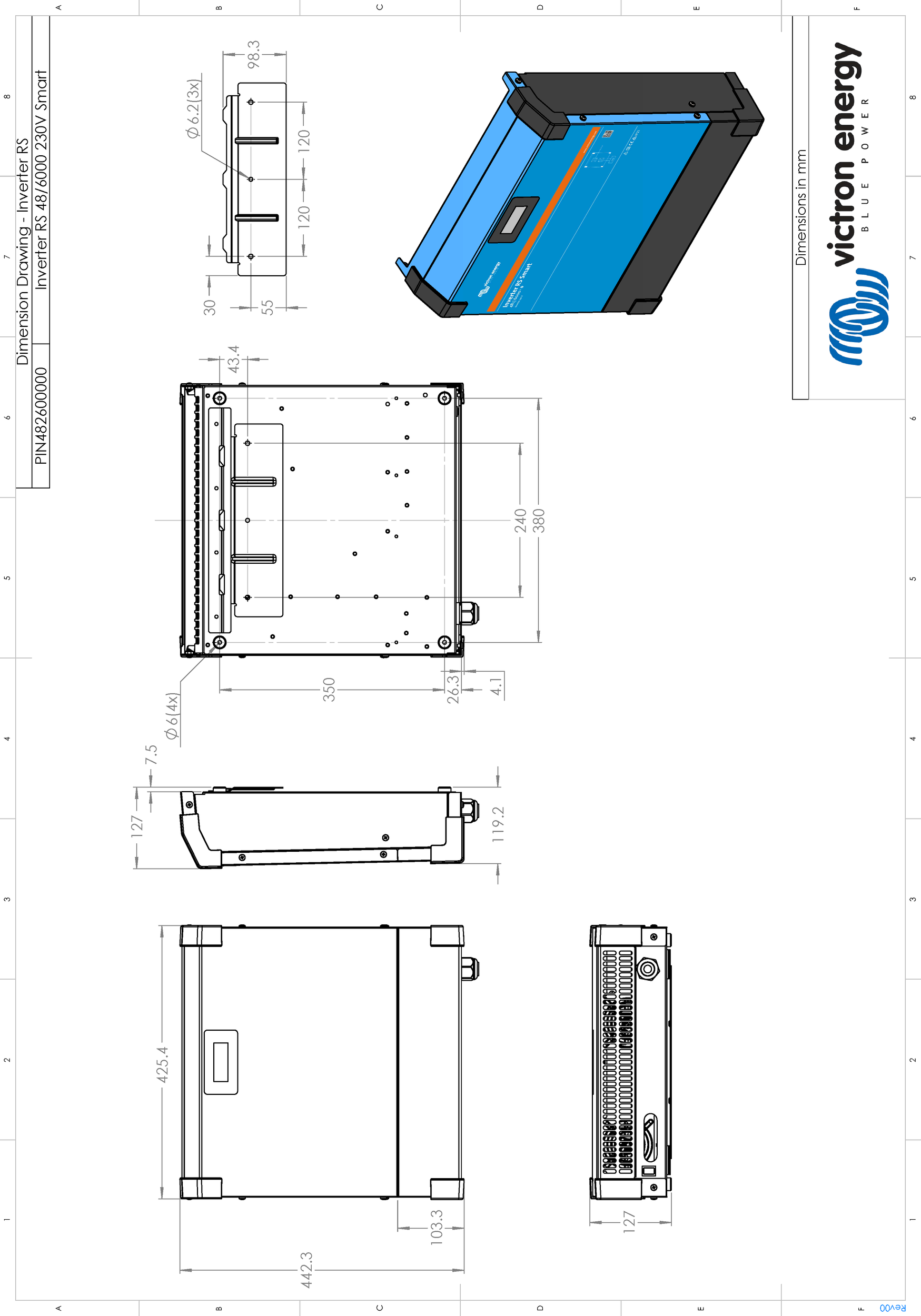

9.4. Anhang D: Maße
![DimensionDrawing_InverterRS_48-6000_230V_Smart_landscape.pdf](image/164bf7725063d8.png)
