Пользовательский коннектор ввода/вывода расположен в нижней левой части области подключения, на схеме показаны 3 перспективы. Левая Сторона - Верхняя - Правая Сторона
Число | Подключение | Описание |
|---|---|---|
1 | Relay_NO | Программируемое реле Нормально разомкнутое соединение |
2 | AUX_IN - | Общий минус для программируемых вспомогательных входов |
3 | AUX_IN1+ | Программируемый вспомогательный вход 1 положительное соединение |
4 | AUX_IN2+ | Программируемый вспомогательный вход 2 положительное соединение |
5 | REMOTE_L | Разъем дистанционного включения/выключения L (Low - Низкий) |
6 | REMOTE_H | Разъем дистанционного включения/выключения H (High - Высокий) |
7 | RELAY_NC | Программируемое реле Нормально замкнутое соединение |
8 | RELAY_COM | Программируемое реле общий минус |
9 | TSENSE - | Датчик температуры минус |
10 | TSENSE + | Датчик температуры плюс |
11 | VSENSE - | Датчик напряжения минус |
12 | VSENSE + | Датчик напряжения плюс |

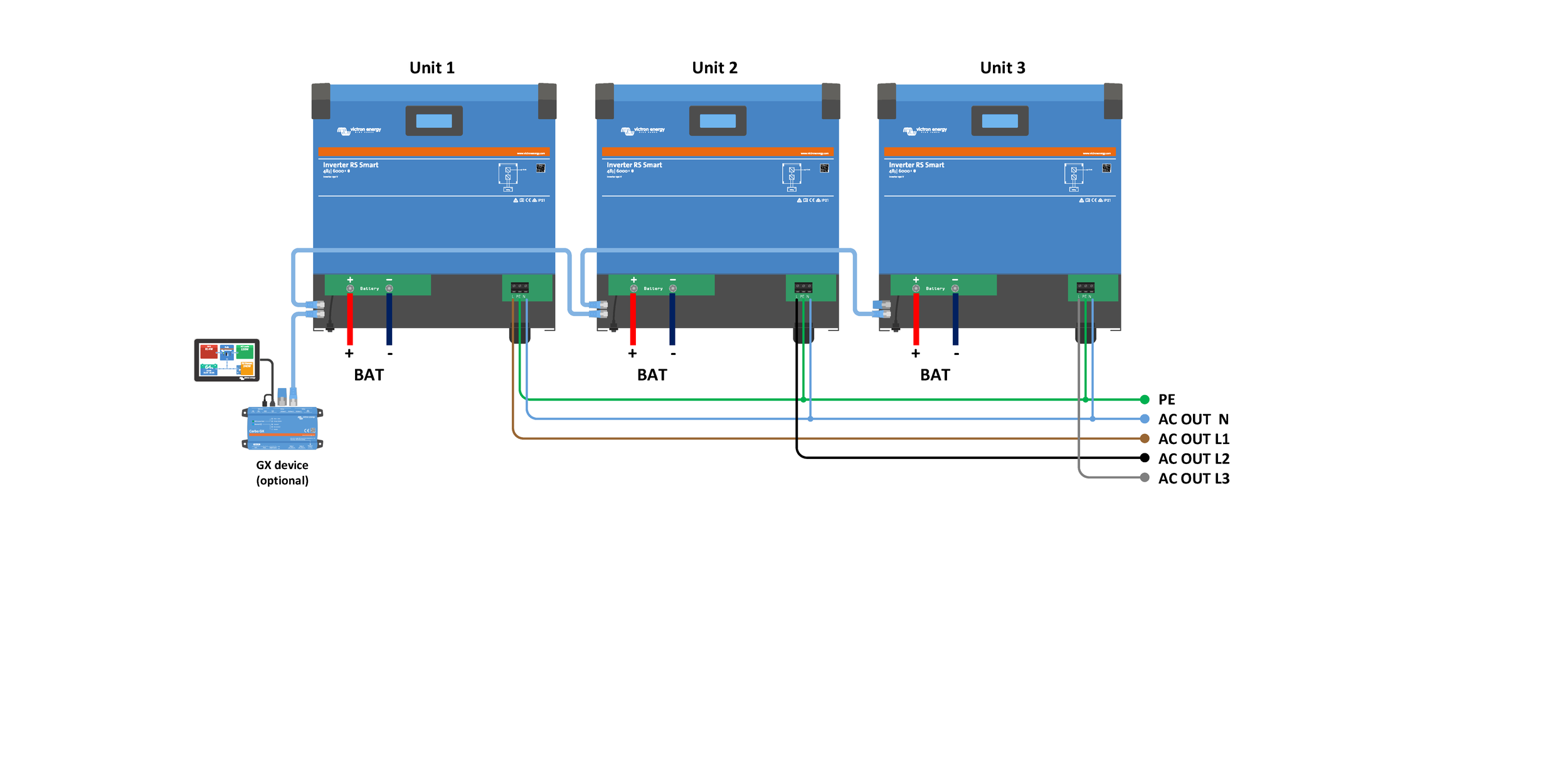

Диаграмма для трехфазной системы

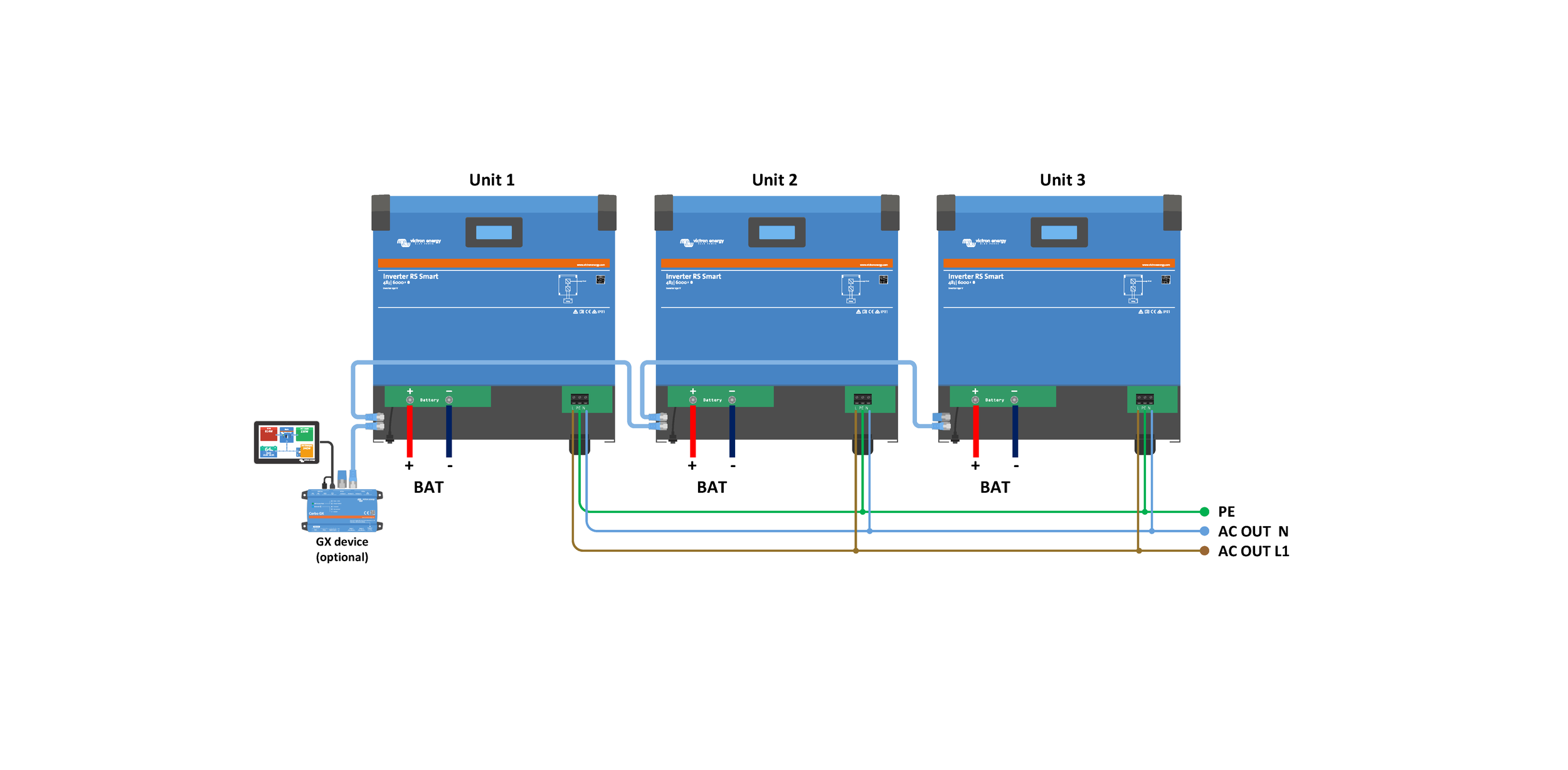

Диаграмма для параллельной системы
