9. Załącznik
9.1. Załącznik A: Przegląd połączeń
Złącze I/O użytkownika znajduje się w lewym dolnym rogu obszaru połączeń, schemat przedstawia 3 rzuty. Lewa strona - Góra - Prawa strona
Numer | Złącze | Opis |
---|---|---|
1 | Relay_NO | Programowalny przekaźnik zwierny |
2 | AUX_IN - | Wspólny minusowy dla programowalnych wejść dodatkowych |
3 | AUX_IN1+ | Programowalne wejście pomocnicze 1 połączenie plusowe |
4 | AUX_IN2+ | Programowalne wejście pomocnicze 2 połączenie plusowe |
5 | REMOTE_L | Złącze zdalnego wł.-wył. Niskie |
6 | REMOTE_H | Złącze zdalnego wł.-wył. Wysokie |
7 | RELAY_NC | Programowalny przekaźnik rozwierny |
8 | RELAY_COM | Programowalny przekaźnik wspólny minus |
9 | TSENSE - | Czujnik temperatury minus |
10 | TSENSE + | Czujnik temperatury plus |
11 | VSENSE - | Czujnik napięcia minus |
12 | VSENSE + | Czujnik napięcia plus |
9.2. Załącznik B: Schemat blokowy
9.3. Załącznik C: Przykładowy schemat połączeń
9.3.1. Schemat połączeń 3-fazowych i równoległych
Schemat instalacji 3 fazowej
![Inverter_RS_3-phase_connection_diagram.pdf](image/164bf77248d7b9.png)

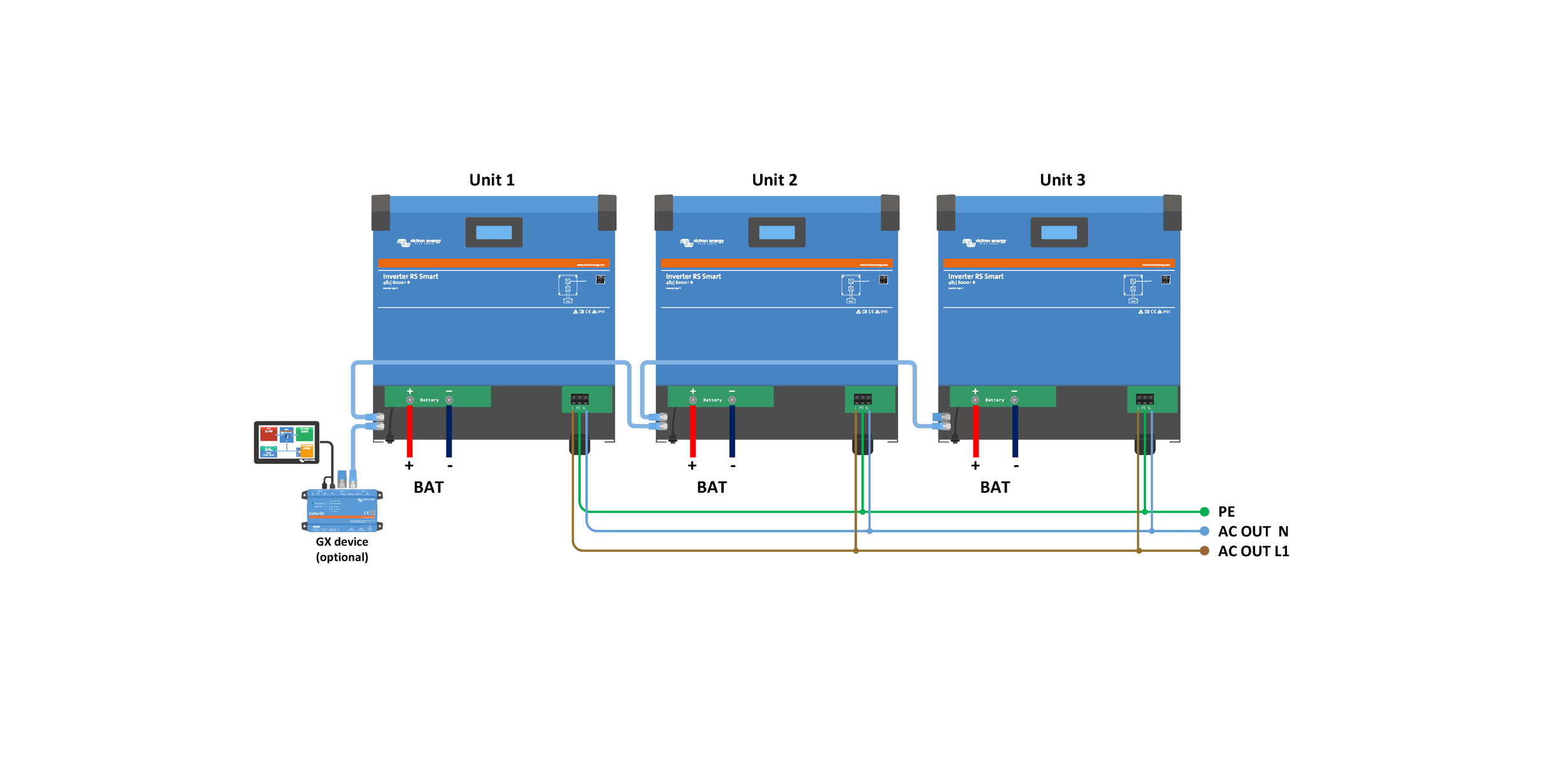

Schemat instalacji równoległej
![Inverter_RS_parallel_connection_diagram.pdf](image/164bf772454dff.png)
9.4. Załącznik D: Wymiary
![DimensionDrawing_InverterRS_48-6000_230V_Smart_landscape.pdf](image/164bf7725063d8.png)
