Inverter RS Smart

Tabella 1.

	Per assicurare un funzionamento senza problemi dell’inverter, questo deve essere utilizzato in luoghi che riuniscano i seguenti requisiti: a)      Evitare qualsiasi contatto con acqua. Non esporre l’inverter alla pioggia e all’umidità.   b)      Non consentire che l’unità riceva luce solare diretta. La temperatura ambiente dell’aria deve essere compresa fra -20 ºC e 40 ºC (umidità < 95 % senza condensa).   c)       Non impedire la circolazione dell’aria attorno all’inverter. Lasciare almeno 30 centimetri di spazio sopra e sotto l’inverter, che deve essere installato preferibilmente in piedi e verticale. Quando l’unità si surriscalda, si spegne. Quando raggiunge un livello di temperatura sicuro, l’unità si riavvia automaticamente.
	Questo prodotto contiene tensioni potenzialmente pericolose. Deve essere installato solamente sotto la supervisione di un installatore qualificato e che abbia ricevuto l’opportuna formazione, in base alle leggi locali. Si prega di contattare Victron Energy per ulteriori informazioni o per l’opportuna formazione
	Una temperatura ambiente troppo elevata porta alle seguenti conseguenze: ·        Durata di vita ridotta. ·        Corrente di carica ridotta. ·        Potenza di picco ridotta o arresto dell’inverter. Non posizionare mai il dispositivo direttamente sopra batterie al piombo acido. L’unità è predisposta per il montaggio a muro. Ai fini del montaggio, nella parte posteriore della carcassa si trovano due fori ed un gancio. Il dispositivo deve essere montato in verticale, per consentire un raffreddamento ottimale.
	Ai fini della sicurezza, installare il presente prodotto in un ambiente termo-resistente. Accertarsi che nelle immediate vicinanze non vi siano sostanze chimiche, elementi in materiale sintetico, tende e altri materiali tessili, ecc.

Ridurre al minimo la distanza tra il prodotto e la batteria, in modo da ridurre al massimo la perdita di tensione dei cavi.

Per sfruttare a pieno il potenziale del prodotto, utilizzare batterie con capacità sufficiente e cavi di collegamento della batteria con una sezione adeguata. L’utilizzo di batterie o cavi batteria sottodimensionati può causare:

Vedere la tabella per sapere i requisiti MINIMI della batteria e dei cavi.

Utilizzare una chiave di serraggio con isolamento per evitare di mettere in cortocircuito la batteria. Coppia massima: 14 Nm Evitare di mettere in cortocircuito i cavi di collegamento della batteria.

Collegare i cavi nel seguente ordine:

Non collegare mai l'uscita dell'inverter ad un'altra alimentazione CA, come una presa CA a muro domestica o a un generatore CA a benzina che formi un’onda. Gli inverter solari FV con sincronizzazione dell’onda possono essere collegati all’uscita CA: per ulteriori informazioni, vedere la sezione riguardante la Funzione Commutazione di Frequenza.

Il Inverter RS è un prodotto in classe di sicurezza I (fornito con morsetto di terra ai fini della sicurezza). I suoi morsetti di uscita CA e/o il punto di messa a terra all’esterno del prodotto devono essere dotati di un punto di messa a terra continuo di sicurezza.   Il Inverter RS è dotato di un relè di terra che collega automaticamente l’uscita del Neutro al telaio. Ciò assicura il corretto funzionamento dell'interruttore differenziale interno e dell’interruttore differenziale collegato all’uscita.   ─        Negli impianti fissi, è possibile assicurare la messa a terra continua tramite il filo di terra dell’ingresso in CA. Altrimenti bisogna mettere a terra la carcassa. ─        In impianti mobili (ad esempio, con una presa di corrente di banchina), l’interruzione del collegamento di banchina causa la contestuale interruzione del collegamento a terra. In tal caso si dovrà collegare la carcassa al telaio (del veicolo) o allo scafo o alla piastra di messa a terra (dell’imbarcazione). Coppia: 1,2 Nm

Si può utilizzare per collegare un PC/portatile, al fine di configurare l’inverter mediante un accessorio VE.Direct a USB. Si può usare anche per collegare un GlobalLink 520 di Victron, consentendo il monitoraggio remoto dei dati.

Tenere presente che la porta VE.Direct del Inverter RS non si può usare per collegare un dispositivo GX; utilizzare piuttosto la connessione VE.Can.

Utilizzato per il collegamento a un Dispositivo GX e/o per le comunicazioni quotidiane con altri prodotti VE.Can compatibili, come la gamma di MPPT VE.Can.

Utilizzato per il collegamento al dispositivo tramite VictronConnect per la configurazione.

Se si è alle prime armi con Victron, invitiamo a iniziare con progetti di sistemi di piccole dimensioni, in modo da familiarizzarsi con la formazione, le apparecchiature e il software necessari.

Si raccomanda inoltre di affidare la progettazione e la messa in funzione a un installatore che abbia esperienza nella realizzazione di questi sistemi Victron più complessi.

Victron è in grado di fornire ai distributori una formazione specifica su questi sistemi tramite il loro responsabile regionale delle vendite.

È possibile combinare diversi modelli di Inverter RS (ad esempio il modello con e quello senza solare). Tuttavia, la combinazione di Inverter RS e Multi RS non è attualmente supportata.

Cablaggio CC e CA

Ogni unità deve essere dotata di fusibili individuali sul lato CA e CC. Assicurarsi di utilizzare lo stesso tipo di fusibile per ogni unità.

Il sistema completo deve essere collegato a un unico banco batterie. Attualmente non supportiamo diversi banchi batterie per un sistema trifase e/o parallelo collegato.

Cablaggio per la comunicazione

Tutte le unità devono essere collegate in cascata mediante un cavo VE.Can (RJ45 cat5, cat5e o cat6). La sequenza di tale collegamento non è importante.

Si devono utilizzare terminatori a entrambe le estremità della rete VE.Can.

Il sensore di temperatura può essere cablato a qualsiasi unità del sistema. Per un grande banco batterie è possibile cablare vari sensori di temperatura. Il sistema utilizzerà quello con la temperatura più alta per determinare la compensazione della temperatura.

Programmazione

Tutte le impostazioni devono essere impostate manualmente modificando le impostazioni di ciascun dispositivo, una per una. Ciò è dovuto al fatto che per ora la sincronizzazione delle impostazioni su tutti i dispositivi non è supportata da VictronConnect.

Esiste un'eccezione parziale a questo principio: la modifica della tensione di uscita CA sarà temporaneamente spinta verso altri dispositivi sincronizzati (per evitare uno squilibrio indesiderato del flusso di potenza attraverso l'uscita CA). Tuttavia, questa non è una modifica permanente delle impostazioni e deve essere impostata manualmente su tutti i dispositivi se si desidera modificare la tensione di uscita CA.

Le impostazioni del caricabatterie (limiti di tensione e corrente) vengono ignorate se è configurato il DVCC e se nel sistema è attivo un BMS-Can BMS.

Monitoraggio del sistema

Si raccomanda vivamente di utilizzare un prodotto della famiglia GX in combinazione con questi sistemi più grandi. Forniscono informazioni estremamente preziose sulla cronologia e sulle prestazioni del sistema.

Le notifiche di sistema sono presentate in modo chiaro e vengono attivate molte funzioni aggiuntive. I dati del VRM accelerano notevolmente l'assistenza, se necessaria.

È possibile installare fino a 12 unità in un sistema parallelo tramite una rete VE.Can.

Il collegamento in parallelo delle unità offre diversi vantaggi fondamentali:

Per i sistemi in parallelo non è necessario che il cablaggio CC sia simmetrico tra le unità.

Il cablaggio CA deve essere simmetrico dagli inverter al collegamento di uscita CA comune. Le variazioni possono provocare una caduta di tensione e le varie unità non condivideranno la stessa potenza di uscita al carico.

Gli inverter devono essere configurati per essere sincronizzati prima del funzionamento.

Il Inverter RS supporta configurazioni monofase e trifase. Attualmente non supporta la fase divisa.

L'impostazione di fabbrica prevede il funzionamento autonomo, a unità singola.

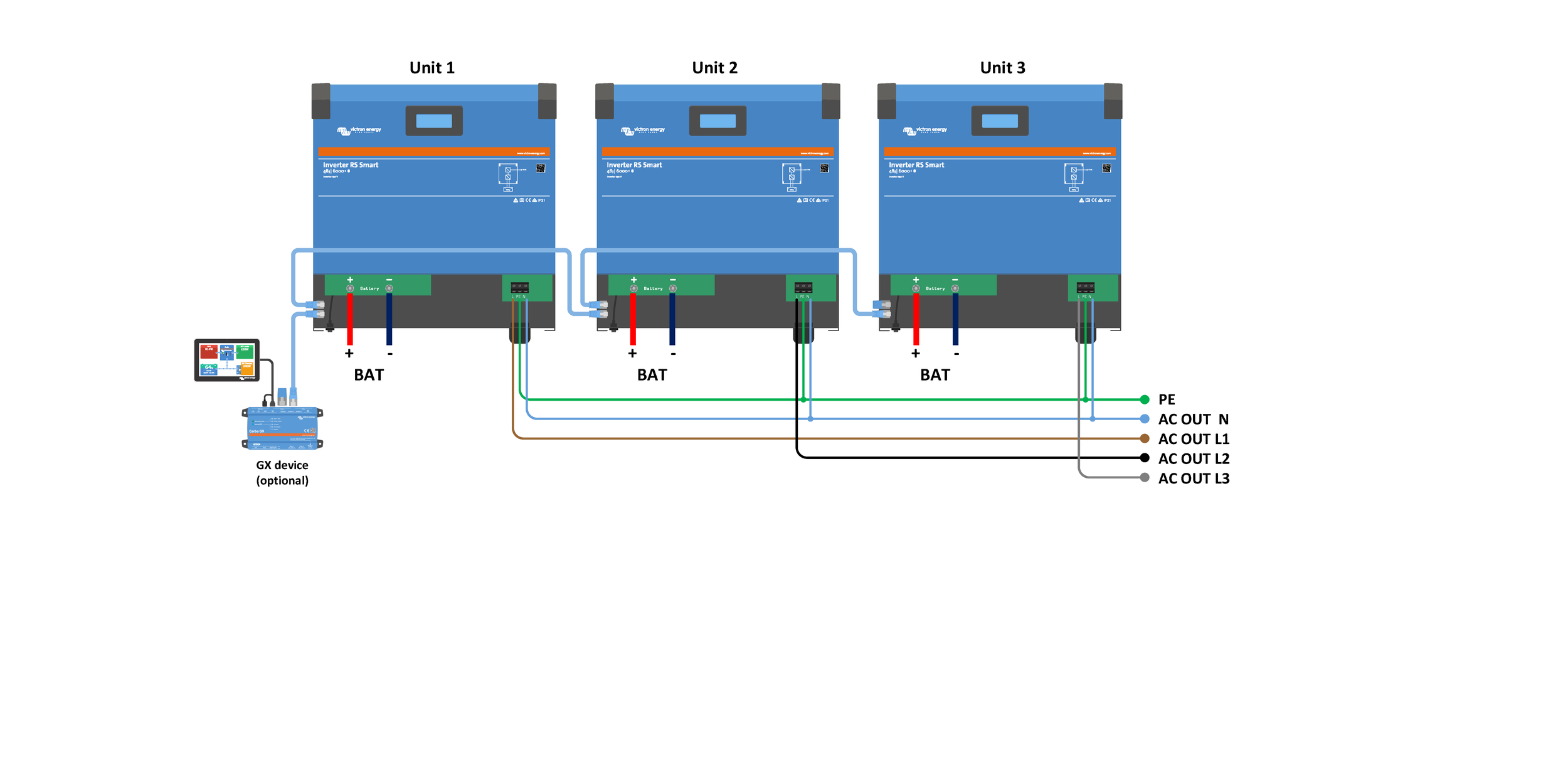

Se si desidera programmare il funzionamento trifase, sono necessarie almeno 3 unità.

La dimensione massima supportata del sistema è di 12 unità in totale, divisibili a piacere tra le 3 fasi.

È consentito avere lo stesso numero di unità o un numero diverso di unità per ogni fase. Ad esempio, sono ammessi 2 inverter su L1, 3 inverter su L2 e 7 inverter su L3.

Devono essere collegati tra loro tramite connessioni VE.Can, con un terminatore VE.Can (fornito) all'inizio e alla fine del bus.

Una volta collegate alla batteria e tramite VE.Can, le unità dovranno essere configurate.

Configurazioni delta non supportate

Per le unità in configurazione trifase: I nostri prodotti sono stati progettati per una configurazione trifase a stella (Y). In una configurazione a stella tutti i neutri sono collegati, formando un cosiddetto “neutro distribuito”.

Non supportiamo una configurazione a delta (Δ). Una configurazione a delta non ha un neutro distribuito e comporta che alcune funzioni dell'inverter non rispondano come previsto.
