3. Instalação
3.1. Localização do inversor
Para assegurar um funcionamento sem problemas, o inversor deve ser usado em locais com os seguintes requisitos: a) Evitar o contacto com a água. Não expor o inversor à chuva, nem à humidade. b) Não posicionar a unidade sob a luz solar direta. A temperatura do ar ambiente deve variar de -20 ºC a 40 ºC (humidade < 95 % sem condensação). c) Não obstruir o fluxo de ar em redor do inversor. Deixe um espaço de, pelo menos, 30 cm sobre e sob o inversor e, de preferência, instale-o direito e na vertical. Se a unidade aquecer demasiado, irá desligar-se. Quando tiver atingido uma temperatura segura, reinicia-se automaticamente. | |
Este produto produz tensões potencialmente perigosas. Apenas deve ser instalado sob a supervisão de um instalador qualificado adequado com formação apropriada e com o cumprimento dos requisitos locais. Contacte a Victron Energy para obter mais informação e a formação necessária. | |
Uma temperatura ambiente excessivamente elevada provoca: · Vida útil reduzida. · Corrente de carga reduzida. · Menor capacidade máxima ou paragem do inversor. Nunca coloque o aparelho diretamente sobre as baterias de chumbo-ácido. A unidade pode ser montada na parede. Dispõe de dois orifícios e de um gancho na parte posterior da caixa para a instalação mural. O dispositivo deve ser instalado verticalmente para um arrefecimento ótimo. | |
Por motivos de segurança, este aparelho deve ser instalado num ambiente resistente ao calor. Deve evitar produtos químicos, elementos sintéticos, cortinas ou outros produtos têxteis na sua proximidade. |
Procure que a distância entre o aparelho e a bateria seja a menor possível para minimizar a perda de tensão pelos cabos.
3.2. Requisitos da bateria e do terminal da bateria
Para aproveitar toda a capacidade do equipamento, deve utilizar baterias com uma capacidade suficiente e cabos de bateria de secção adequada. A utilização de baterias ou de cabos de bateria subdimensionados vai originar:
Redução da eficiência do sistema,
Desligamentos ou alarmes do sistema desnecessários,
Danos permanentes no sistema.
Consulte os requisitos MÍNIMOS da bateria e do cabo na tabela.
Modelo | ||
---|---|---|
Capacidade da bateria chumbo-ácido | 200 Ah | |
Capacidade da bateria (lítio) | 50 Ah | |
Fusível CC recomendado | 125 A - 150 A | |
Secção mínima (mm2) para os terminais de ligação positivo e negativo | 0 - 2 m | 35 mm2 |
2 - 5 m | 70 mm2 |
Atenção
Consulte as recomendações de fabrico da bateria para garantir que as baterias são compatíveis com a corrente de carga total do sistema. Deve determinar a dimensão da bateria depois de consultar o seu projetista do sistema.
Utilize uma chave de tubos isolada para evitar um curto-circuito na bateria. Binário máximo: 14 Nm Evite um curto-circuito dos cabos da bateria. |
Desaperte os dois parafusos da parte inferior da caixa e remova o painel de manutenção.
Ligue os cabos da bateria.
Aperte bem as porcas para que a resistência de contacto seja mínima.
3.3. Sequência de ligação do cabo
Ligue os cabos na seguinte ordem:
Confirme a polaridade correta da bateria e depois ligue a bateria.
Se for necessário, ligue o dispositivo de ligar / desligar remoto e o relé programável e os cabos de comunicação.
3.4. Ligação à carga
Nunca ligue a saída do inversor a outra fonte CA como uma tomada doméstica ou um gerador a gasolina que forme uma onda CA. Os inversores solares PV de sincronização de onda podem ser ligados à saída CA. Consulte a secção da Função de Mudança de Frequência para obter mais informação.
O Inverter RS é um dispositivo de classe de segurança I (fornecido com terminal de ligação à terra para segurança).Os terminais de saída CA e a ligação à terra da parte exterior devem possuir uma tomada de terra permanente por motivos de segurança. O Inverter RS é proporcionado com um relé de terra que liga automaticamente a saída Neutro ao chassi. Isto garante um funcionamento correto do disjuntor de fuga à terra interno e do disjuntor de fuga à terra que está ligado à saída. ─ Numa instalação fixa, um aterramento permanente pode ser assegurado através do cabo de ligação à terra da entrada CA. De contrário, a caixa deve estar ligada à terra. ─ Numa instalação móvel (por exemplo, com uma tomada de corrente de cais), a interrupção da ligação do cais também desliga a ligação de aterramento. Neste caso, a caixa do aparelho deve ser ligada ao chassi (do veículo) ou ao casco ou placa de aterramento (da embarcação). Binário: 1,2 Nm |
3.5. VE.Direct
Pode ser utilizada na ligação de um computador de mesa / portátil para configurar o inversor com um acessório VE.Direct para USB. Também pode ser utilizada para ligar um Victron GlobalLink 520 que permite monitorizar os dados de forma remota.
Não se esqueça de que a porta VE.Direct no Inverter RS não pode ser utilizada para conectar um dispositivo GX, devendo ser utilizada a ligação VE.CAN em alternativa.
3.6. VE.Can
Utilizada para ligar a um dispositivo GX e/ou comunicações em «daisy chain» a outros produtos compatíveis com o VE.Can, como a gama VE.Can MPPT.
3.7. Bluetooth
Utilizado para conectar o dispositivo através de VictronConnect para a configuração.
3.8. E/S do utilizador
3.8.1. Conector do ligar/desligar remoto
O conector do ligar/desligar remoto tem dois terminais: «L Remoto» e «H Remoto».
O Inverter RS é fornecido com os terminais do conector de ligar/desligar remoto conectados entre si por um cabo.
Para que o conector remoto fique operacional, o interruptor principal de ligar/desligar no Inverter RS deve ser colocado em «On» (ligar).
O conector do ligar/desligar remoto tem dois modos operacionais diferentes:
Modo ligar/desligar (predefinido):
A função predefinida do conector de ligar/desligar remoto é ativar ou desativar a unidade à distância.
A unidade é ativada se o «L Remoto» e o «H Remoto» estiverem conectados entre si (por meio de interruptor remoto, relé ou cabo de ligação).
A unidade é desativada se o «L Remoto» e o «H Remoto» não estiverem ligados entre si, mas antes em flutuação livre.
A unidade é ativada se o «H Remoto» estiver ligado ao positivo da bateria (VCC).
A unidade é ativada se o «L Remoto» estiver ligado ao negativo da bateria (GND).
Modo BMS de dois cabos:
Esta função pode ser ativada na aplicação VictronConnect. Aceda a «Definições da bateria» e depois ao «Modo remoto». (Consultar imagem anexada)
Configure o modo remoto de «ligar/desligar» como «BMS de dois cabos».
Neste modo, o sinal de «carga», de «desligamento da carga» ou de «autorização de descarga» e os sinais de «carregador», «desligamento de carregador» ou «autorização de carga» de um BMS de bateria de lítio Victron são utilizados para controlar a unidade. Desligam respetivamente o inversor se a descarga não estiver autorizada e o carregador solar se o carregamento não for autorizado pela bateria.
Ligue o terminal do BMS «carga», «desligamento de carga» ou «autorização de descarga» ao terminal «H Remoto» do Inversor RS Smart.
Ligue o terminal do BMS «carregador», «desligamento de carga» ou «autorização de carga» ao terminal «L Remoto» do Inversor RS Smart.
3.8.2. Relé programável
Relé programável que pode ser configurado como alarme geral, subtensão CC ou sinal de arranque para o gerador. Capacidade nominal CC: 4 A até 35 VCC e 1 A até 70 VCC
3.8.3. Sensor de tensão
Para compensar as eventuais perdas por cabo durante o carregamento, pode ligar duas sondas diretamente na bateria ou nos pontos de distribuição positivos e negativos. Utilize um cabo com uma secção de 0,75 mm².
Durante o carregamento da bateria, o carregador compensa a queda de tensão nos cabos CC até um máximo de 1 V (isto é, 1 V na ligação positiva e 1 V na negativa). Se a queda de tensão for eventualmente superior a 1 V, a corrente de carga é limitada de forma que a queda de tensão continue a ser 1 V.
3.8.4. Sensor de temperatura
Para um carregamento compensado pela temperatura, é possível ligar o sensor de temperatura (que é fornecido com a unidade). O sensor está isolado e deve ser montado no terminal negativo da bateria. O sensor de temperatura também pode ser usado para o corte por baixa temperatura ao carregar as baterias de lítio (configurado em VictronConnect).
3.8.5. Portas programáveis de entrada digital/analógica
O produto está equipado com duas portas de entrada analógica/digital, rotuladas como AUX_IN1+ e AUX_IN2+ no bloco de terminais de E/S do utilizador amovível.
As entradas digitais são 0 V - 5 V e quando uma entrada for colocada em 0 V, é registada como “fechada”
Estas portas podem ser configuradas na VictronConnect.
Não utilizado: a entrada auxiliar não tem qualquer função.
Interruptor de segurança: o dispositivo está ligado quando a entrada auxiliar estiver ativa.
Pode atribuir diferentes funções a cada entrada auxiliar. Caso a mesma função seja atribuída a ambas as entradas auxiliares, devem ser tratadas como uma função AND e, portanto, ambas precisam de estar ativas para que o dispositivo reconheça a entrada.
3.8.6. Diagrama do termina E/S do utilizador
3.8.7. Funções E/S do utilizador
Número | Ligação | Descrição |
---|---|---|
1 | Relé_NO | Ligação de relé programável normalmente aberto |
2 | AUX_IN - | Negativo comum para entradas auxiliares programáveis |
3 | AUX_IN1+ | Ligação positiva 1 de entrada auxiliar programável |
4 | AUX_IN2+ | Ligação positiva 2 de entrada auxiliar programável |
5 | REMOTE_L | Conector de Ligar/Desligar Remoto Low (baixo) |
6 | REMOTE_H | Conector de Ligar/Desligar Remoto High (alto) |
7 | RELAY_NC | Ligação de relé programável normalmente fechado |
8 | RELAY_COM | Relé programável negativo comum |
9 | TSENSE - | Sensor de temperatura negativo |
10 | TSENSE + | Sensor de temperatura positivo |
11 | VSENSE - | Sensor de tensão negativo |
12 | VSENSE + | Sensor de tensão positivo |
3.9. Sistemas de grandes dimensões - em paralelo e trifásicos
Atenção
Os sistemas em paralelo e trifásicos são complexos. Não apoiamos nem recomendamos que os instaladores não qualificados e/ou inexperientes trabalhem em sistemas desta dimensão.
Se ainda não conhecer bem a Victron, comece com projetos de sistemas de pequena dimensão, para que se familiarize com a formação, o equipamento e o software necessários.
Também é recomendável contratar um instalador com experiência nestes sistemas Victron mais complexos, tanto para a conceção, como para a colocação em funcionamento.
A Victron pode proporcionar formação específica aos distribuidores para estes sistemas através do seu gestor de vendas regional.
Nota
Criar redes com um VE.Can em paralelo e trifásico difere do sistema VE.Bus. Leia toda a documentação, mesmo que tenha experiência nos sistemas VE.Bus de grande dimensão.
É possível combinar modelos diferentes do inversor RS (isto é, o modelo com Solar e sem Solar). No entanto, a combinação do inversor RS com o Multi RS atualmente não é compatível.
Cablagem CC e CA
Os fusíveis devem ser instalados em cada unidade individual no lado CA e CC. Certifique-se de que utiliza o mesmo tipo de fusível em cada unidade.
O sistema completo tem de ser ligado a um banco de baterias único. Atualmente, não oferecemos assistência para múltiplos bancos de baterias diferentes num sistema conectado trifásico e/ou em paralelo.
Fiação de comunicação
Todas as unidades devem ser ligadas em «daisy chained» com um cabo VE.Can (RJ45 cat5, cat5e ou cat6). A sequência para isso não é importante.
Deve utilizar terminadores em ambas as extremidades da rede VE.CAN.
O sensor de temperatura pode ser ligado a qualquer unidade do sistema. Num banco de baterias de grande dimensão, é possível ligar vários sensores de temperatura. O sistema vai utilizar aquele que tiver a temperatura mais elevada para determinar a compensação da temperatura.
Programação
Todas as configurações precisam de ser definidas manualmente, alterando as configurações em cada dispositivo, uma a uma. Por enquanto, a sincronização das configurações com todos os dispositivos não é suportada pela aplicação VictronConnect.
Existe uma exceção parcial: a alteração da tensão de saída de CA irá ser temporariamente encaminhada para outros dispositivos sincronizados (para evitar um desequilíbrio indesejado do fluxo de energia através da saída de CA). No entanto, não é uma alteração permanente das configurações e ainda deve ser definida manualmente em todos os dispositivos se pretender modificar a tensão de saída CA.
As definições do carregador (limites de tensão e corrente) são anuladas se o DVCC estiver configurado e se o BMS-Can estiver ativo no sistema.
Monitorização do sistema
É altamente recomendável utilizar um produto da família GX em conjunto com estes sistemas de grande dimensão. Proporcionam informações muito valiosas sobre o histórico e o desempenho do sistema.
As notificações do sistema são apresentadas claramente e muitas funções adicionais estão ativadas. Os dados do VRM irão acelerar grandemente a compatibilidade, se for necessário.

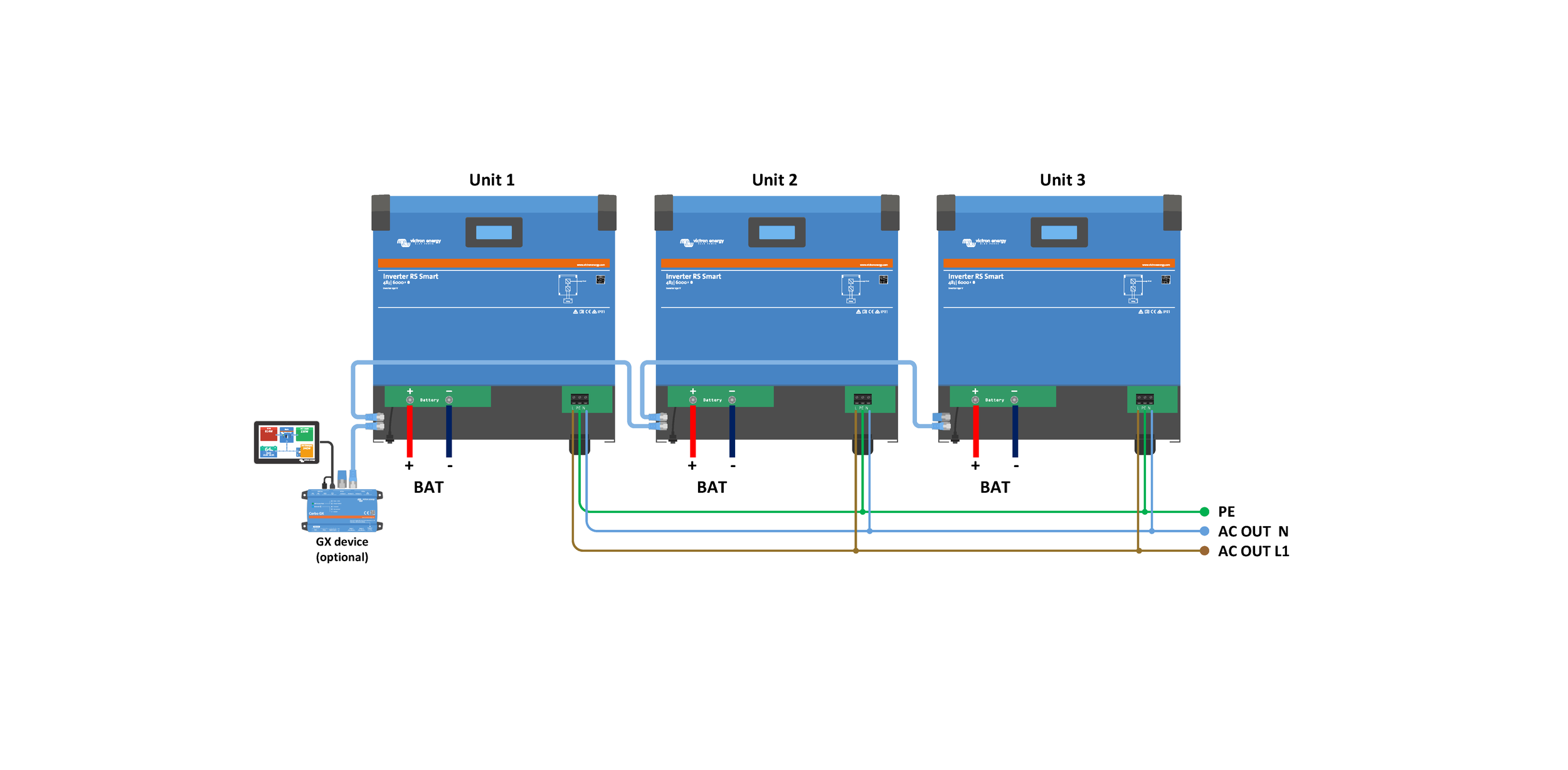

3.10. Instalação paralela
É possível instalar até 12 unidades num sistema em paralelo através de uma rede VE.Can.
A ligação das unidades em paralelo proporciona vários benefícios importantes:
Potência disponível acrescida para a saída do inversor e o carregamento da bateria
Redundância acrescida, que permite um funcionamento contínuo sem ininterrupções quando uma unidade (ou mais) estiver offline.
Para sistemas em paralelo, não é necessário que a cablagem CC seja simétrica entre as unidades.
A cablagem CA precisa de ser simétrica desde os inversores até à ligação comum de saída CA. As variações podem causar uma queda de tensão e unidades diferentes não partilham a mesma potência de saída para a carga.
Os inversores devem ser configurados para realizarem uma sincronização antes do funcionamento.

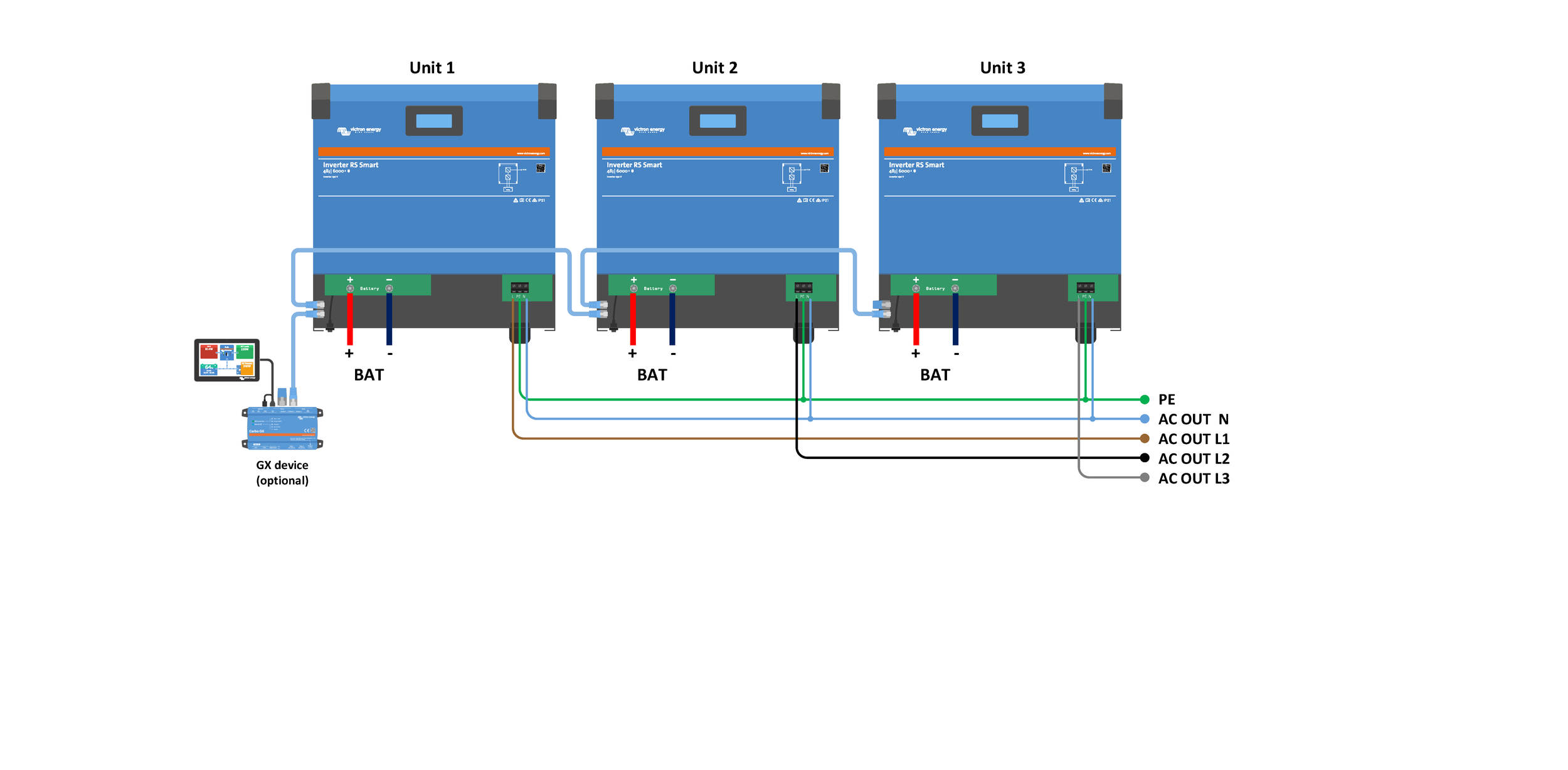

3.11. Instalação trifásica
O Inverter RS é compatível configurações monofásicas e trifásicas. Atualmente, não é compatível com a fase dividida.
A predefinição é o funcionamento autónomo de unidade única.
Se quiser programar um funcionamento trifásico, precisa, pelo menos, de três unidades.
O tamanho máximo do sistema suportado é de 12 unidades no total, divisível como quiser nas três fases.
É permitido ter o mesmo ou um número diferente de unidades em cada fase. Por exemplo, são permitidos dois inversores em L1, três inversores em L2 e sete inversores em L3.
Devem estar ligados entre si através de conexões VE.Can, com um terminador VE.Can (fornecido) no início e no final do barramento.
Se as unidades estiverem ligadas à bateria e através do VE.Can, vão ter de ser configuradas.
As configurações Delta não são compatíveis
Para unidades em configuração trifásica: Os nossos produtos foram concebidos para uma configuração trifásica do tipo estrela (Y). Numa configuração em estrela todos os neutros são conectados, naquilo que se denomina: "neutro distribuído".
Incompatibilidade com uma configuração delta (Δ). Uma configuração delta não tem um neutro distribuído e irá fazer com que determinadas caraterísticas do inversor não funcionem como esperado.
