4. Bediening
Het LCD-scherm laat de volgende informatie zien:
Een cijfer meting.
De eenheid van de meting: V, A, W, kWh, h of !
Het type meting: belasting, accu, PV, min, max of laadstatus.
Verbindingsstatus-indicator.
 |
Volledige LCD-uitlezing
De cijfers die worden gebruikt om letters en cijfers weer te geven.
De verbindingsstatus van het beeldscherm is aangegeven met een "dubbele pijl"
symbool zoals aangegeven in onderstaande tabel.
Indicatie | verbindingsstatus |
|---|---|
| Er is een verbinding tussen het beeldscherm en de zonnelader |
| Er was een verbinding met de zonnelader, maar de verbinding is verbroken. De laatst bekende waardes zullen worden getoond. |
| Er was geen verbinding met de zonnelader. |
De knoppen aan de voorkant van het display worden gebruikt om door de aflezingen van de zonnelader te navigeren en worden gebruikt bij het maken van de zonnecontroller- en beeldscherminstellingen. Ze hebben de volgende functies:
Knop | Actie |
|---|---|
 | Annuleren of Terug |
 | Selecteer of Bevestig |
 | Ga naar volgende of vorige item of Verhoog of verlaag waarde |
4.1. Statusmenu
Dit menu laat de live aflezingen van de zonnelader zien. Het MPPT Control beeldscherm start altijd op in dit menu.
Druk op de omhoog- en omlaagknop om te bladeren door alle menu-items.
Deze menu-items zullen worden weergeven in de volgorde zoals in onderstaande tabel aangegeven:
LCD-Beeldscherm | Menu-item | Beschrijving en opmerkingen |
|---|---|---|
 | PV-Stroom | Zonnepanelenuitgangsvermogen. |
 | PV-spanning | Zonnepanelenvoltage. |
 | PV dagelijkse opbrengst | De dagelijkse accumulatieve ontvangen zonne-energie. |
 | Accu fout | Alleen zichtbaar wanneer er een actieve fout is. |
 | Acculaadstatus | Laadstatus: Bulk, Absorptie, Float, Uit of Fout. |
 | Accustroom | Acculaadstroom. |
 | Accuvoltage | Accuspanning. |
 | Belastinguitgangsstatus | Belastinguitgang aan of uit geschakeld. Alleen zichtbaar op MPPT's met een belastinguitgang. |
 | Belastingstroom | De stroom in de belasting. Alleen zichtbaar op MPPT's met een belastinguitgang. |
4.2. Historie menu
Het historie-menu laat zowel de dagelijkse als de totale historische data van de zonnelader zien. Het laat items zien zoals zonne-opbrengst, accuvoltages, tijd doorgebracht in elke laadstatus en vorige fouten.
Het historie-menu openen en aflezen:
Wanneer u in het statusmenu bent, druk op de SELECT-knop.
Druk op de omhoog- of omlaagknop om te navigeren door de historische items.
Wanneer u bij het gewenste historische item bent, druk op de SELECT-knop om de waarde van dat item te zien.
Wanneer een item meerdere waardes bevat, druk op de SELECT-knop en dan de omhoog- of omlaagknop om te bladeren door de verschillende waardes in dat item. Voor de dagelijkse items is het mogelijk om terug te scrollen naar 30 dagen geleden (gegevens komen in de loop van de tijd beschikbaar), een korte pop-up toont het dagnummer.
Om terug te gaan naar het hoofd historie-menu druk op de SETUP-knop.
Om terug te gaan naar het statusmenu druk opnieuw op de SETUP-knop.
Historie-menu navigatiekaart
Alle beschikbare historie-menu items zijn in onderstaande tabel genoemd in de volgorde dat ze verschijnen tijdens het scrollen door de items.
LCD | Scrollbare tekst | Omschrijving |
|---|---|---|
 | TOTAL YIELD | De cumulatieve PV-opbrengst vanaf de laatste historie reset. |
 | MAX PANEL VOLTAGE | Het maximale PV-voltage vanaf de laatste historie reset. |
 | MAX BATTERY VOLTAGE | Het maximale accuvoltage vanaf de laatste historie reset. |
| MIN BATTERY VOLTAGE | Het minimale accuvoltage vanaf de laatste historie reset. |
 | LAST ERRORS | De laatste 4 fouten vanaf de laatste historie reset. Het aantal blokjes rechtsonder op het LCD-scherm bepaalt welke fout momenteel wordt weergegeven, waarbij 1 blokje het laatste is en 4 blokjes het oudste. |
| YIELD | De dagelijkse PV-opbrengst, beschikbaar voor elke dag van de afgelopen 30 dagen. |
 | MAX POWER | Het dagelijke maximale PV-vermogen, beschikbaar voor elke dag van de afgelopen 30 dagen. |
| MAX PANEL VOLTAGE | Het dagelijkse maximale PV-voltage, beschikbaar voor elke dag van de afgelopen 30 dagen. |
 | MAX BATTERY CURRENT | De dagelijkse maximale accustroom, beschikbaar voor elke dag van de afgelopen 30 dagen. |
 | MAX BATTERY VOLTAGE | Het dagelijkse maximale accuvoltage, beschikbaar voor elke dag van de afgelopen 30 dagen. |
| MIN BATTERY VOLTAGE | Het dagelijkse minimale accuvoltage, beschikbaar voor elke dag van de afgelopen 30 dagen. |
 | BULK TIME | De dagelijkse tijd doorgebracht in de bulk laadstatus, beschikbaar voor elke dag van de afgelopen 30 dagen. |
 | ABSORPTION TIME | De dagelijkse tijd doorgebracht in de absorptie laadstatus, beschikbaar voor elke dag van de afgelopen 30 dagen. |
 | FLOAT TIME | De dagelijkse tijd doorgebracht in de float laadstatus, beschikbaar voor elke dag van de afgelopen 30 dagen. |
| LAST ERRORS | De laatste 4 dagelijkse fouten. Het aantal blokjes rechtsonder op het LCD-scherm bepaalt welke fout momenteel wordt weergegeven, waarbij 1 blokje het laatste is en 4 blokjes het oudste. |
4.3. Instellingenmenu
In het instellingenmenu kunnen de zonnelader- en MPPT Control-instellingen worden bekeken en veranderd.
Let op
Verander de instellingen niet tenzij u weet wat deze zijn en wat het effect van het veranderen van deze instellingen kan zijn. Incorrecte instellingen kunnen problemen in het systeem veroorzaken waaronder schade aan de accu's. Vraag bij twijfel advies van een ervaren Victron Energy installateur, dealer of distributeur.

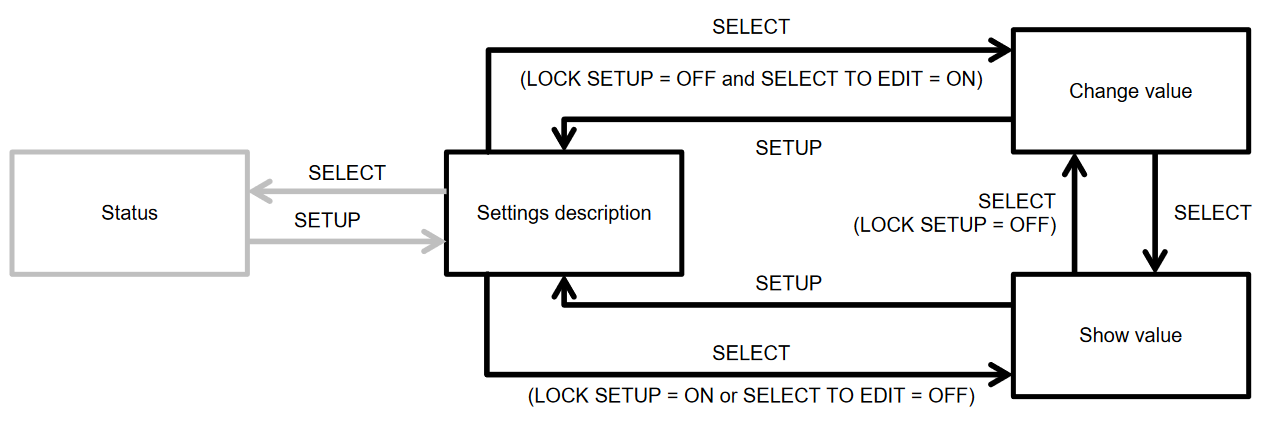

Door het instellingenmenu navigeren:
Druk op de SETUP-knop voor 2 seconden om het instellingenmenu te openen
Het eerste menu-item zal getoond worden.
Navigeer naar het gewenste menu-item door op de omhoog- en omlaagknop te drukken.
Eenmaal aangekomen bij het gewenste menu-item, drukt u op de SELECT-knop om de waarde te zien waarop de instelling is ingesteld.
Om deze instelling aan te passen druk opnieuw op de SELECT-knop. De waarde zal nu knipperen.
Druk op de omhoog- of omlaagknop om de gewenste waarde te kiezen.
Druk op SELECT om de wijziging te bevestigen. U zult een piep horen en het woord SAVED (opgeslagen) te zien krijgen. De wijziging is definitief gemaakt.
Navigeer naar het volgende menu-item of druk op SETUP om terug te keren naar het instellingenmenu.
Om het instellingenmenu te verlaten, druk op de SETUP-knop.
Het is mogelijk dat het instellingenmenu is vergrendeld. In dat geval kunnen de instellingen alleen worden bekeken. Wanneer u probeert de instellingen te wijzigen zal het woord LOCK (vergrendeld) getoond worden.
Om het instellingenmenu te ontgrendelen:
Navigeer naar het instellingen menu item 01 LOCK SETUP (vergrendelinstellingen)
Druk op de SETUP-knop, de instelling AAN wordt weergeven
Druk opnieuw op de SETUP-knop
Druk op de omlaagknop en selecteer UIT
Om de instelling te verlaten druk op de SETUP-knop.
Wanneer SELECT TO EDIT (selecteer om te bewerken) AAN is zal de huidige waarde worden weergeven en kan een nieuwe waarde meteen worden geselecteerd.
Wanneer LOCK SETUP (vergrendelinstellingen) AAN is, kunnen de instellingen alleen worden gewijzigd nadat LOCK SETUP (vergrendelinstellingen) op uit is gezet
MPPT Control-instellingen navigatiekaart
Alle beschikbare instellingen worden aangegeven in onderstaande tabel, in de volgorde waarin ze verschijnen wanneer u door het menu bladert, samen met een basisbeschrijving van elke instelling. Voor de volledige beschrijving van zonneladerinstellingen raadpleeg de zonnelader handleiding.
Mogelijk zijn niet alle instellingen die worden genoemd in onderstaande tabel beschikbaar wanneer u verbinding maakt met sommige modellen zonneladers. De zonnelader heeft wellicht niet de benodigde hardware. Bijvoorbeeld: niet alle zonneladers zijn uitgerust met een belastinguitgang.
Sommige instellingen ontbreken mogelijk in het instellingenmenu. Op het MPPT Control beeldscherm kunnen alleen de meest voorkomende instellingen worden gewijzigd. Geavanceerdere instellingen zoals TX- en RX-poortinstellingen zijn niet toegankelijk via het MPPT Control beeldscherm. Om deze instellingen te configureren gebruik de VictronConnect-app of, voor zonneladers van 60 A of meer, gebruik een SmartSolar Control beeldscherm.
Nummer | Naam | Instelling |
|---|---|---|
01 | LOCK SETUP | Wanneer dit op AAN staat, kunnen geen van de andere instellingen worden gewijzigd. Wanneer een poging wordt ondernomen om een instellingen te wijzigen zal het woord "LOCK" (vergrendeld) samen met de ingestelde waarde worden getoond. Stel in op UIT om te ontgrendelen, zodat andere instellingen gewijzigd kunnen worden. |
02 | BATTERY VOLTAGE | Het systeem accuvoltage: kies tussen een voltage-instelling of AUTO. Wanneer ingesteld op automatisch (AUTO), zal een A worden getoond voor de voltage-instelling. |
03 | BATTERY TYPE | Het laadalgoritme voor een specifiek accutype: ingesteld op VAST of USER (gebruiker). Wanneer ingesteld op VAST zal de draaiknop op de zonnelader het accutype bepalen. Wanneer ingesteld op USER (gebruiker) kunnen alle gerelateerde instellingen worden bewerkt. Zodra een van de aan laden gerelateerde instellingen worden veranderd zal deze instelling automatisch op USER (gebruiker) worden gezet. |
04 | MAXIMUM CURRENT | De maximale laadstroom. |
05 | BULK TIME LIMIT | De maximale tijd die de bulk laadstatus mag duren. |
06 | ABSORPTION TIME LIMIT | De maximale tijd die de absorptie laadstatus mag duren. |
07 | ABSORPTION VOLTAGE | Het accuvoltage waarop de zonnelader schakelt van de bulk naar de absorptie laadstatus. |
08 | FLOAT VOLTAGE | Het accuvoltage waarop de zonnelader schakelt van de absorptie naar de float laadstatus. |
09 | TEMP COMPENSATION | De temperatuurcompensatiecoëfficiënt in mV / °C voor de hele accubank (niet per individuele accu). |
10 | LOAD OUTPUT | De belastinguitgang bedrijfsmodus. Mogelijke waardes: OFF, AUTO (= BatteryLife), ALT1, ALT2, ON, USER1, USER2 |
11 | LOAD SWITCH HIGH | Het hoge voltageniveau wanneer BELASTINGUITGANG is ingesteld op USER1 (gebruiker1) of USER2 (gebruiker2) |
12 | BELASTINGSCHAKELAAR LAAG | Het lage voltageniveau wanneer BELASTINGUITGANG is ingesteld op USER1 (gebruiker1) of USER2 (gebruiker2) |
13 | CLEAR HISTORY | Wist de historie van de zonnelader |
14 | FACTORY DEFAULTS | Reset de zonneladerinstellingen naar de fabrieksinstellingen. |
15 | BACKLIGHT INTENSITY | Stelt de achtergrondverlichting-intensiteit van het MPPT Control LCD-beeldscherm in. |
16 | BACKLIGHT ALWAYS ON | Bepaalt of de achtergrondverlichting van het MPPT Control LCD-beeldscherm altijd aan is. |
17 | SCROLL SPEED | Bepaalt de scroll snelheid van de MPPT Control. |
18 | SELECT TO EDIT | Indien ingesteld op UIT, toont de MPPT Control eerst de waarde van een instelling en moet SELECT worden ingedrukt om de waarde te kunnen bewerken. |
19 | AUTO LOCK | Indien ingesteld op AAN, wordt de VERGRENDELINSTELLING automatisch op AAN gezet 2 minuten nadat een instelling is gewijzigd. |
20 | SOFTWARE VERSION | De software(firmware)versie van de MPPT Control. |
21 | SERIAL NUMBER | Het serienummer van de MPPT Control. |
22 | MPPT SOFTWARE VERSION | De software(firmware)versie van de zonnelader. |
23 | MPPT SERIAL | Het serienummer van de zonnelader. |
24 | EQUALISATION VOLTAGE | Egalisatievoltage. |
25 | EQUALIZE | Start een handmatige egalisatie. |
