Manual för MPPT-kontrollskärm

4. Drift

Se även:

LCD-skärmen visar följande information:

  • En nummeravläsning.

  • Avläsningsenheten: V, A, W, kWh, h eller !

  • Typ av avläsning: belastning, batteri, solceller, min, max eller laddningssteg.

  • Anslutning av statusindikator.

MPPT_control_-_full_display_readout.svg

Full LCD-avläsning

MPPT_control_display_digits.svg

Siffror som används för att representera bokstäver och nummer

Skärmens anslutningsstatus anges med en ”dubbel pil” MPPT_control_-_double_arrow_symbol.svg symbol som det visas i tabellen nedan.

Indikator

Anslutningsstatus

MPPT_control_-_double_arrow_symbol.svg

Det finns en anslutning mellan skärmen och solcellsladdaren

MPPT_control_-_double_arrow_symbol.svg Blinkar

Enheten var ansluten till solcellsladdaren men anslutningen har förlorats. Senast kända värde kommer att visas

MPPT_control_-_double_arrow_symbol.svg Från

Enheten har inte varit ansluten till en solcellsladdare.

Knapparna på framsidan av skärmen används för att navigera genom solcellsladdaren avläsningar och används för att göra inställningar av solcellsregulator och skärm. De har följande funktioner:

Knapp

Åtgärd

MPPT_control_display_-_button_setup.svg

Annullera

eller

Tillbaka

MPPT_control_display_-_button_select.svg

Välj

eller

Bekräfta

MPPT_control_display_-_Button_up_and_down.svg

Gå till nästa eller föregående post

eller

Sänk eller öka värde

4.1. Statusmeny

Den här menyn visar direktavläsningar för solcellsladdaren. MPPT-kontrollskärmen startar alltid upp i den här menyn.

Tryck på knappen för ned eller upp för att gå igenom alla menyposter.

Dessa menyposter visar i samma ordning som i tabellen nedan:

LCD-skärm

Menypost

Beskrivning och anmärkningar

MPPT_control_-_LCD_status_-_PV_power.svg

PV-effekt

Uteffekt för för solcellspanel.

MPPT_control_-_LCD_status_-_PV_voltage.svg

PV-spänning

Solcellspanelsspänning.

MPPT_control_-_LCD_status_-_PV_daily_yield.svg

Daglig solcellsproduktion

Den dagliga ackumulerade solcellsenergi som mottagits.

MPPT_control_-_LCD_status_-_Error.svg

Batterifel

Visas endast om det finns ett aktivt fel.

MPPT_control_-_LCD_status_-_Battery_charge_stage.svg

Batteriladdningssteg

Laddningssteg: Bulk, Absorption, Float, Av eller Fel.

MPPT_control_-_LCD_status_-_Battery_charge_current.svg

Batteriström

Laddningsström för batteriet

MPPT_control_-_LCD_status_-_Battery_voltage.svg

Batterispänning

Batterispänning.

MPPT_control_-_LCD_status_-_Load_output_state.svg

Belastningsutgångsstatus

Belastningsutgång av eller på. Visas endast på MPPT-enheter med en belastningsutgång.

MPPT_control_-_LCD_status_-_Load_output_current.svg

Belastningsström

Den ström som matas in i belastningen. Visas endast på MPPT-enheter med en belastningsutgång.

4.2. Historikmeny

Historikmenyn visar både den dagliga och den sammanlagda historisk datan för solcellsladdaren. Den visar poster som solcellsproduktion, batterispänning, tid tillbringad i varje laddningssteg och tidigare fel.

För att gå in i och läsa av historikmenyn:

  • Tryck på SELECT-knappen när du är i statusmenyn.

  • Tryck på knappen för ned eller upp för att gå igenom alla historiska poster.

  • När du kommer till den önskade posten trycker du på SELECT-knappen för att se värdet på den posten.

  • Om posten innehåller flera värden trycker du på SELECT-knappen och sedan upp- och ner-knappen för att se de olika värdena inom den posten. För de dagliga posterna är det möjligt att skrolla bakåt 30 dagar (data blir tillgänglig över tiden). En kort pop-up visar dagnumret.

  • Tryck på SETUP-knappen för att återgå till huvudmenyn för historik.

  • Tryck på SETUP-knappen igen för att återgå till statusmenyn.

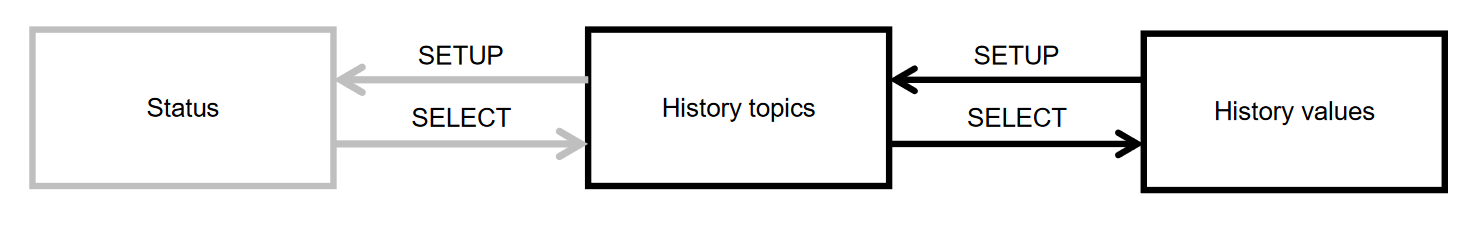

Navigeringskarta för historikmeny

Alla tillgängliga historikmenyposter anges i tabellen nedan, i den ordning de kommer upp när du skrollar genom posterna.

LCD

Skrollningstext

Beskrivning

MPPT_control_-_LCD_history_-_Yield.svg

TOTAL YIELD

Ackumulerad solcellsproduktion sedan senaste historikåterställning.

MPPT_control_-_LCD_history_-_Max_panel_voltage.svg

MAX PANEL VOLTAGE

Maximal solcellspänning sedan senaste historikåterställning.

MPPT_control_-_LCD_history_-_Min_battery_voltage.svg

MAX BATTERY VOLTAGE

Maximal batterispänning sedan senaste historikåterställning.

MPPT_control_-_LCD_history_-_Min_battery_voltage.svg

MIN BATTERY VOLTAGE

Minimal batterispänning sedan senaste historikåterställning

MPPT_control_-_LCD_history_-_Last_errors.svg

LAST ERRORS

De senaste 4 felen sedan den senaste historikåterställningen. Antalet block i det lägre högra hörnet av LCD-skärmen fastslår vilket fel som visas. Ett block betyder det senaste felet och fyra block betyder det äldsta felet.

MPPT_control_-_LCD_history_-_Yield.svg

YIELD

Den dagliga solcellsproduktionen, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Max_power.svg

MAX POWER

Den dagliga maximala solcellseffekt, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Max_panel_voltage.svg

MAX PANEL VOLTAGE

Den dagliga maximala solcellsspänningen, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Max_battery_current.svg

MAX BATTERY CURRENT

Den dagliga maximala batteriströmmen, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Max_battery_voltage.svg

MAX BATTERY VOLTAGE

Den dagliga maximala batterispänningen, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Min_battery_voltage.svg

MIN BATTERY VOLTAGE

Den dagliga minimala solcellsspänningen, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Bulk_time.svg

BULK TIME

Den dagliga tiden tillbringad i bulkladdningssteget, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Absorption_time.svg

ABSORPTION TIME

Den dagliga tiden tillbringad i absorptionssteget, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Float_time.svg

FLOAT TIME

Den dagliga tiden tillbringad i floatsteget, tillgänglig för varje dag för de senaste 30 dagarna.

MPPT_control_-_LCD_history_-_Last_errors.svg

LAST ERRORS

De senaste fyra felen. Antalet block i det lägre högra hörnet av LCD-skärmen fastslår vilket fel som visas. Ett block betyder det senaste felet och fyra block betyder det äldsta felet.

4.3. Inställningsmeny

I inställningsmenyn kan inställningar för solcellsladdaren och MPPT Control ses och ändras.

Observera

Ändra inga inställningar om du inte vet vad de innebär och vilken effekt en ändring av dessa kan medföra. Felaktiga inställningar kan förorsaka problem och till och med skada batterierna. Om du är osäker bör du rådfråga en erfaren Victron-installatör, återförsäljare eller leverantör.

Att navigera genom inställningsmenyn:

  • Tryck ned SETUP-knappen under 2 sekunder för att öppna inställningsmenyn

  • Den första menyposten visas.

  • Navigera till den önskade menyposten genom att trycka på upp/ned-knappen.

  • När du har kommit till den önskade menyposten ska du trycka på SELECT-knappen för att se det inställda värdet.

  • Tryck ner SELECT-knappen igen för att ändra den här inställningen. Värdet kommer då att blinka.

  • Tryck på upp/ned-knappen för att välja önskat värde.

  • Tryck SELECT för att bekräfta ändringen, du hör ett pip och ser ordet SAVED. Ändringen bekräftas.

  • Navigera till nästa menypost eller tryck på SETUP för att återgå till inställningsmenyn.

  • Tryck på SETUP-knappen igen för att lämna inställningsmenyn.

Det kan hända att inställningsmenyn är låst och i sådan fall kan inställningarna endast visas. Om du försöker ändra en inställning visas ordet LOCK.

För att låsa upp inställningsmenyn:

  • Navigera till inställningsmenypost 01 LOCK SETUP

  • Tryck på SETUP-knappen, inställningen ON visas.

  • Tryck på SETUP-knappen igen.

  • Tryck på knappen för pil ned och välj OFF.

  • Tryck på SETUP-knappen för att lämna inställningen.

När SELECT TO EDIT är ON visas det nuvarande värdet och ett nytt värde kan väljas omedelbart.

När LOCK SETUP är ON kan inställningarna endast ändras efter att LOCK SETUP har ändrats till OFF.

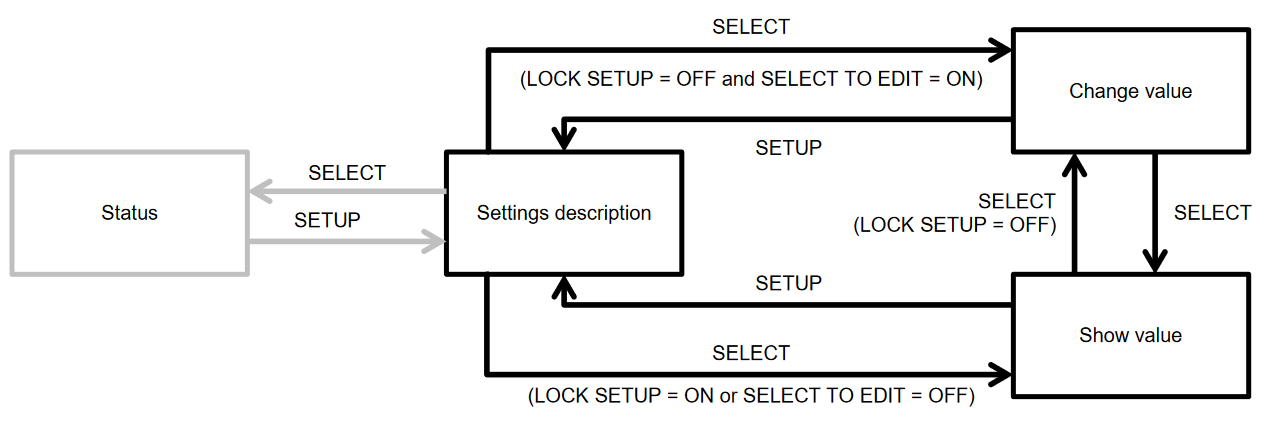

Navigeringskarta för inställningar i MPPT-kontroll

Alla tillgängliga inställningar anges i tabellen nedan, i den ordning de visas när du skrollar genom menyn, tillsammans med en grundläggande beskrivning av varje inställning. Vi hänvisar till manualen för solcellsladdaren för en komplett beskrivning av inställningar för laddaren.

Det är inte säkert att alla inställningar som anges i tabellen nedan är tillgängliga vid anslutning till vissa modeller av solcellsladdare. Solcellsladdaren kanske inte har nödvändig maskinvara. Som exempel är inte alla solcellsladdare utrustade med en belastningsutgång.

Vissa inställningar kan saknas i inställningsmenyn. MPPT-kontrollskärmen tillåter endast en ändring av de mest vanliga inställningarna. Mer avancerade inställningar, såsom TX- och RX-portinställningar är inte åtkomstbara med MPPT-kontrollskärmen. För att konfigurera dessa inställningar, använd VictronConnect-appen eller, för solcellsladdare på 60 A och mer, använd en SmartSolar-kontrollskärm.

Nummer

Namn

Inställning

01

LOCK SETUP

När den är inställd på ON kan ingen av de andra inställningarna ändras. Om du försöker ändra en inställning visas ordet LOCK tillsammans med inställningsvärdet.

Ställ in den på OFF för att låsa upp så att andra inställningar kan ändras.

02

BATTERY VOLTAGE

Systemets batterispänning: välj mellan en spänningsinställning eller AUTO.

När den är inställd på automatisk (AUTO) visas ett A framför spänningsinställningen.

03

BATTERY TYPE

Laddningsalgoritmen för en specifik batterityp: inställd på FIXED eller USER.

När den är inställd på FIXED (fast) fastställer den roterande brytaren på solcellsladdaren vilken batterityp som används.

När den är inställd på USER (användare) kan alla laddningsrelaterade inställningar ändras.

Så fort någon av de laddningsrelaterade inställningarna ändras kommer den här inställningen automatiskt att ställas in på USER.

04

MAXIMUM CURRENT

Maximal laddningsström

05

BULK TIME LIMIT

Maximal tid som bulkladdningssteget får fortgå.

06

ABSORPTION TIME LIMIT

Maximal tid som absorptionsladdningssteget får fortgå.

07

ABSORPTION VOLTAGE

Batterispänningen vid vilken solcellsladdaren växlar från bulk till absorptionssteget.

08

FLOAT VOLTAGE

Batterispänningen vid vilken solcellsladdaren växlar från absorption till floatsteget.

09

TEMP COMPENSATION

Koefficienten för temperaturkompensation i mV/°C för hela batteribanken (ej per individuellt batteri).

10

LOAD OUTPUT

Driftläge för belastningsutgång. Möjliga värden: OFF, AUTO (= BatteryLife), ALT1, ALT2, ON, USER1, USER2

11

LOAD SWITCH HIGH

Hög spänningsnivå om LOAD OUTPUT är inställd på USER1 eller USER2.

12

LOAD SWITCH LOW

Låg spänningsnivå om LOAD OUTPUT är inställd på USER1 eller USER2.

13

CLEAR HISTORY

Rensar solcellsladdarens historik

14

FACTORY DEFAULTS

Återställer solcellsladdarens inställningar till fabriksinställningarna.

15

BACKLIGHT INTENSITY

Ställer in intensiteten på bakgrundbelysningen på MPPT Control LCD-skärm

16

BACKLIGHT ALWAYS ON

Fastställer om bakgrundsbelysningen på MPPT Control LCD-skärm alltid är på.

17

SCROLL SPEED

Fastställer skrollningshastigheten på MPPT Control.

18

SELECT TO EDIT

När den är inställd på OFF visar MPPT Control först värdet på en inställning och man måste trycka på SELCET för att kunna ändra värdet.

19

AUTO LOCK

När den är inställd på ON kommer inställningen LOCK SETUP automatiskt att ställas in på ON 2 minuter efter att en inställning har ändrats.

20

SOFTWARE VERSION

Programvaruversionen (fast programvara) för MPPT Control.

21

SERIAL NUMBER

MPPT Controls serienummer.

22

MPPT SOFTWARE VERSION

Programvaruversionen (fast programvara) för solcellsladdaren.

23

MPPT SERIAL

Solcellsladdarens serienummer.

24

EQUALISATION VOLTAGE

Utjämningsspänning.

25

EQUALIZE

Påbörjar en manuell utjämning.
