4. Instalação
Instalação física:
Instale o Filax numa área seca e bem ventilada.
Monte o Filax usando os quatro orifícios na base do invólucro.
Abra ou feche o invólucro removendo os quatro parafusos no topo da tampa do invólucro.
Instalação elétrica
Cuidado
Advertências de segurança da instalação elétrica:
Certifique-se de que todas as fontes com alimentação CA estão desligadas ou que foram desligadas durante a instalação.
A cablagem de entrada CA e de saída CA deve estar protegida por fusíveis ou disjuntores miniatura (MCB) que sejam adequados para a secção do fio aplicada.
Certifique-se de que as entradas CA prioritárias e alternativas estão protegidas contra níveis de corrente superiores a 16 A.
Os interruptores de fuga à terra externos (RCD ou RCCB) devem ser integrados no sistema elétrico Filax.
Ligar a fonte CA prioritária a PRIORITY: Terminais L, N e PE.
Ligar a fonte CA alternativa a ALTERNATE: Terminais L, N e PE.
Certifique-se de que as entradas CA prioritárias e alternativas estão protegidas contra níveis de corrente superiores a 16 A.
Ligue a carga CA a OUTPUT: Terminais L, N e PE.
 |
Ligações elétricas
Configuração

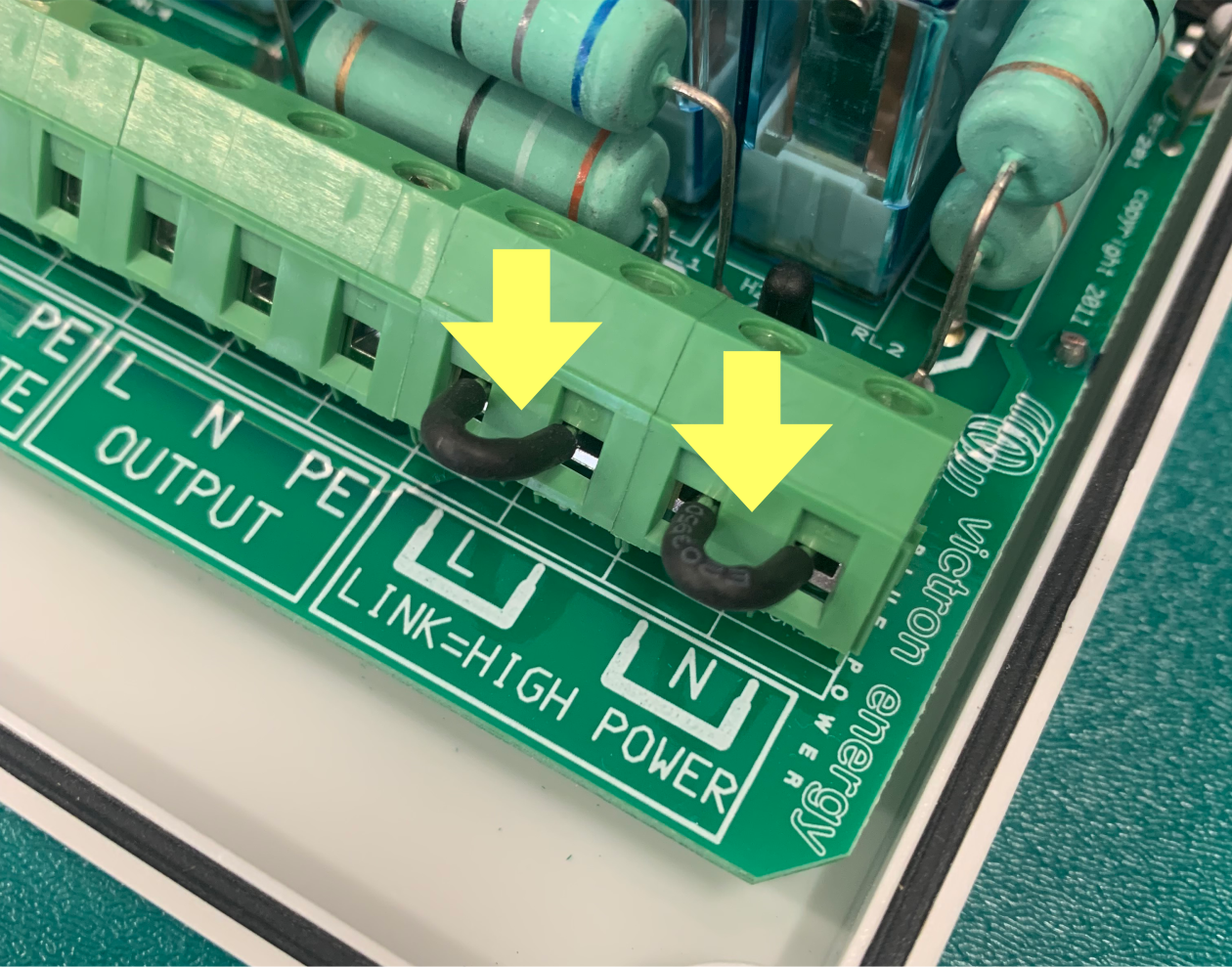

Ligações de cabo:
Se a carga CA for inferior a 850 W, remova LINK+HIGH POWER: Ligações de cabo L e N.
Se a carga CA for superior a 850 W, mantenha LINK+HIGH POWER: Ligações de cabo L e N.
 |
Remova ambas as ligações se a carga for inferior a 850 W.

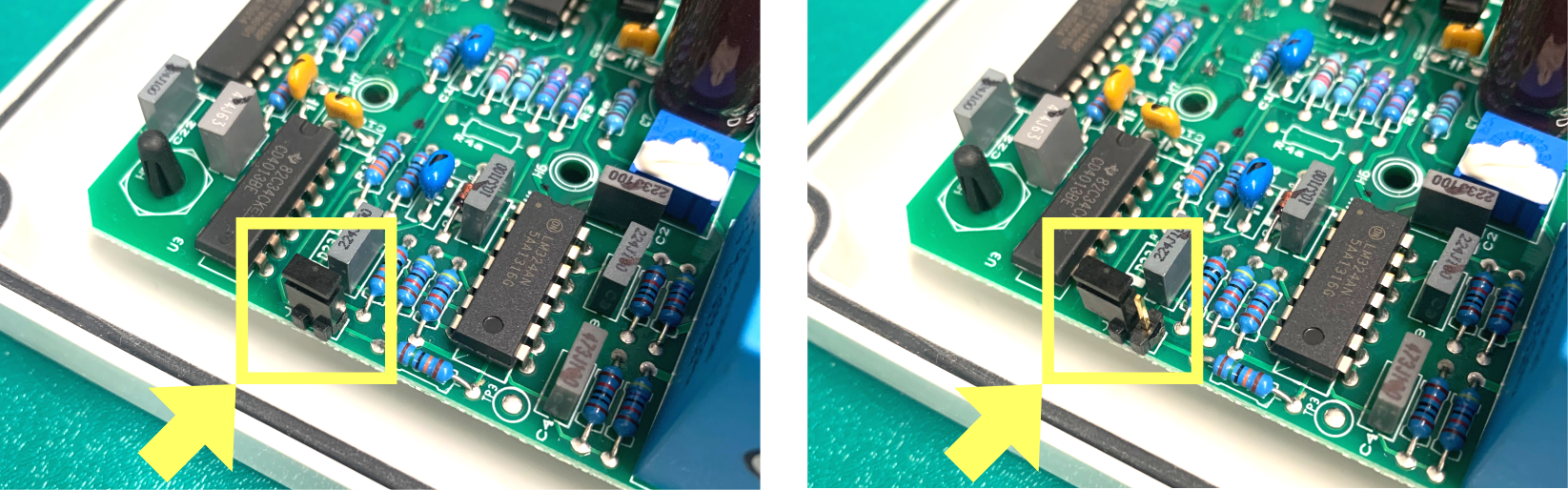

«Jumper» de frequência:
Se a frequência da instalação for 50 Hz, remova o «jumper» de frequência ou posicione-o num dos pinos (esta é a predefinição).
Se a frequência de instalação for 60 Hz, coloque o «jumper» em ambos os pinos.
 | |
Jumper colocado = 60 Hz | Jumper não colocado = 50 Hz |
