Manuel du chargeur solaire MPPT

9. Spécifications techniques

Dans cette section​:

9.1. Spécifications 150/60 et 150/70

MPPT 150/60

MPPT 150/70

Tension de la batterie

12/24/48 V Sélection automatique ; 36 V : sélection manuelle

Courant de batterie maximal

60 A

70 A

Puissance PV nominale, 12 V 1a,b

860 W

1000 W

Puissance PV nominale, 24 V 1a,b

1720 W

2000 W

Puissance PV nominale, 36 V 1a,b

2580 W

3000 W

Puissance PV nominale, 48 V 1a,b

3440 W

4000 W

Courant de court-circuit PV max. 2

50 A

50 A

Tension PV maximale de circuit ouvert

150 V, maximum absolu dans les conditions les plus froides

145 V, maximum pour le démarrage et le fonctionnement

Efficacité de crête

98 %

Autoconsommation

12 V : moins de 35 mA / 48 V : moins de 20 mA

Tension de charge « d’absorption »

Configuration par défaut : 14,4 V / 28,8 V / 43,2 V / 57,6 V

Tension de charge « Float »

Configuration par défaut : 13,8 V / 27,6 V / 41,4 V / 55,2 V

Tension de charge « d'égalisation » 3

Configuration par défaut : 16,2 V / 32,4 V / 48,6 V / 64,8 V

Algorithme de charge

Algorithme adaptatif à étapes multiples (huit algorithmes préprogrammés) ou algorithme défini par l'utilisateur

Compensation de température

-16 mV/°C / -32 mV/°C / -64 mV/°C

Protection

Polarité inversée PV / Court-circuit de sortie / Surchauffe

Température d’exploitation

-30 à +60 °C (puissance nominale en sortie jusqu'à 40 °C)

Humidité

95 %, sans condensation

Altitude maximale

5 000 m (sortie nominale complète jusqu'à 2 000 m)

Conditions environnementales

Type 1 en intérieur, sans climatisation

Niveau de pollution

PD3

Communication de données

Port VE.Direct 4

On/off à distance.

Oui, borne à deux pôles

Relais programmable

DPST Puissance nominale CA : 4 A jusqu’à 240 VCA / Puissance nominale CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC

Fonctionnement en parallèle

Oui, mais pas synchronisé

BOÎTIER

Couleur

Bleu (RAL 5012)

Bornes PV

Modèles Tr : 35 mm² / AWG2

Modèles MC4 : 2 paires de connecteurs MC4 5

Bornes de batterie

35 mm² / AWG2

Degré de protection

IP43 (composants électroniques), IP22 (zone de connexion)

Poids

3 kg

Dimensions (h x l x p)

Modèles Tr : 185 x 250 x 95 mm

Modèles MC4 : 215 x 250 x 95 mm

NORMES

Sécurité

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Le chargeur solaire limitera la puissance d'entrée si davantage de puissance PV est connectée.

1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur puisse démarrer. Ensuite, la tension PV minimale est de Vbat + 1 V.

2) Un courant de court-circuit supérieur pourrait endommager le chargeur solaire en cas de polarité inversée du parc PV.

3) Égalisation désactivée par défaut.

4) Pour davantage de renseignements concernant la communication des données, consultez la fiche sur la communication des données dans la section Information technique sur notre site Web.

5) Modèles MC4 : plusieurs paires de séparateurs peuvent être nécessaires pour mettre en parallèle les séries de panneaux solaires. Le courant maximal par connecteur MC4 est de 30 A. Les connecteurs MC4 sont raccordés en parallèle en interne à un seul localisateur MPPT.

9.2. Schémas de dimensions

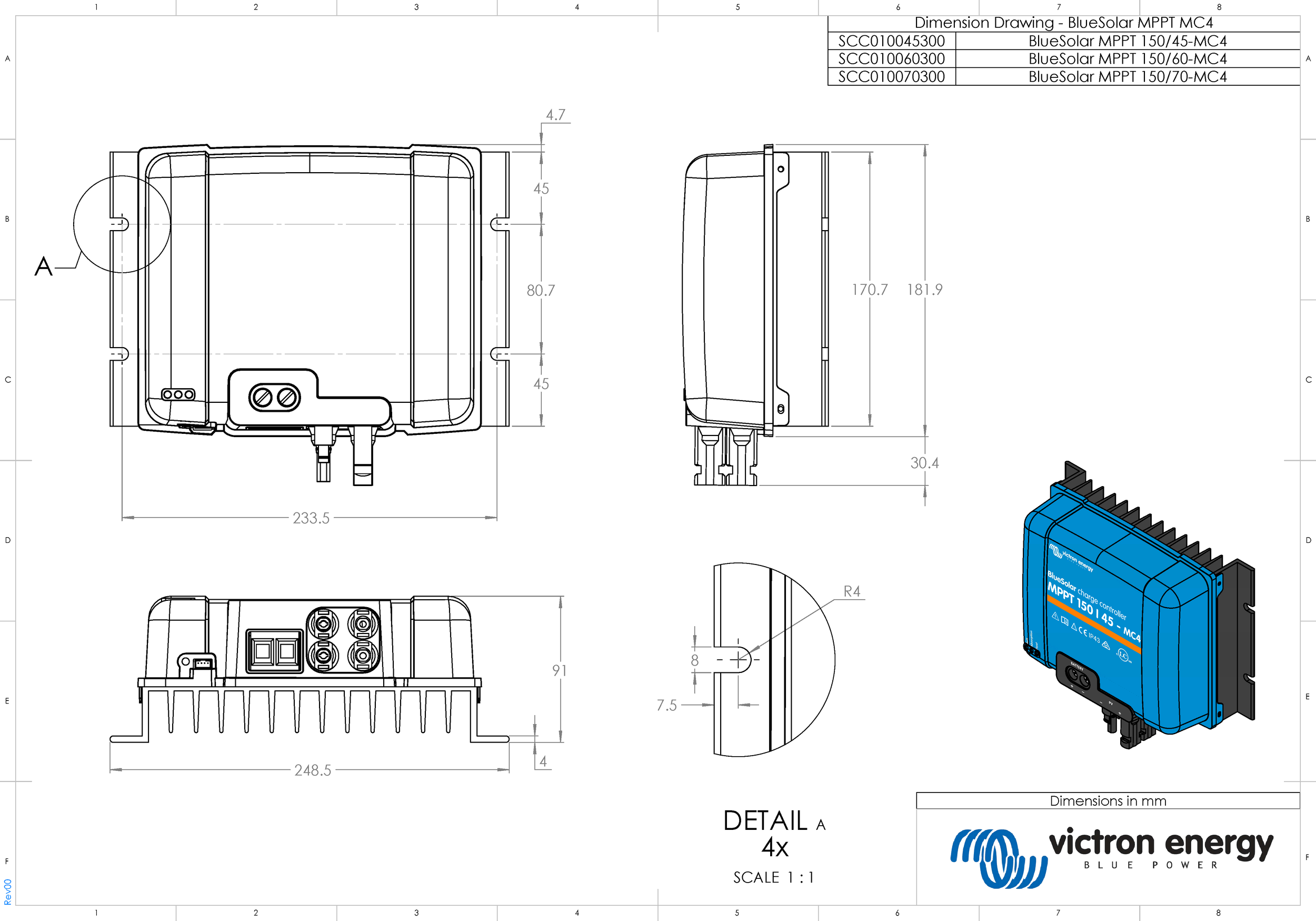

9.2.1. Dimensions BlueSolar 60 A-MC4 et 70 A-MC4

BlueSolar-150V-45A-60A-70A-MC4-_dimensions__1_.pdf

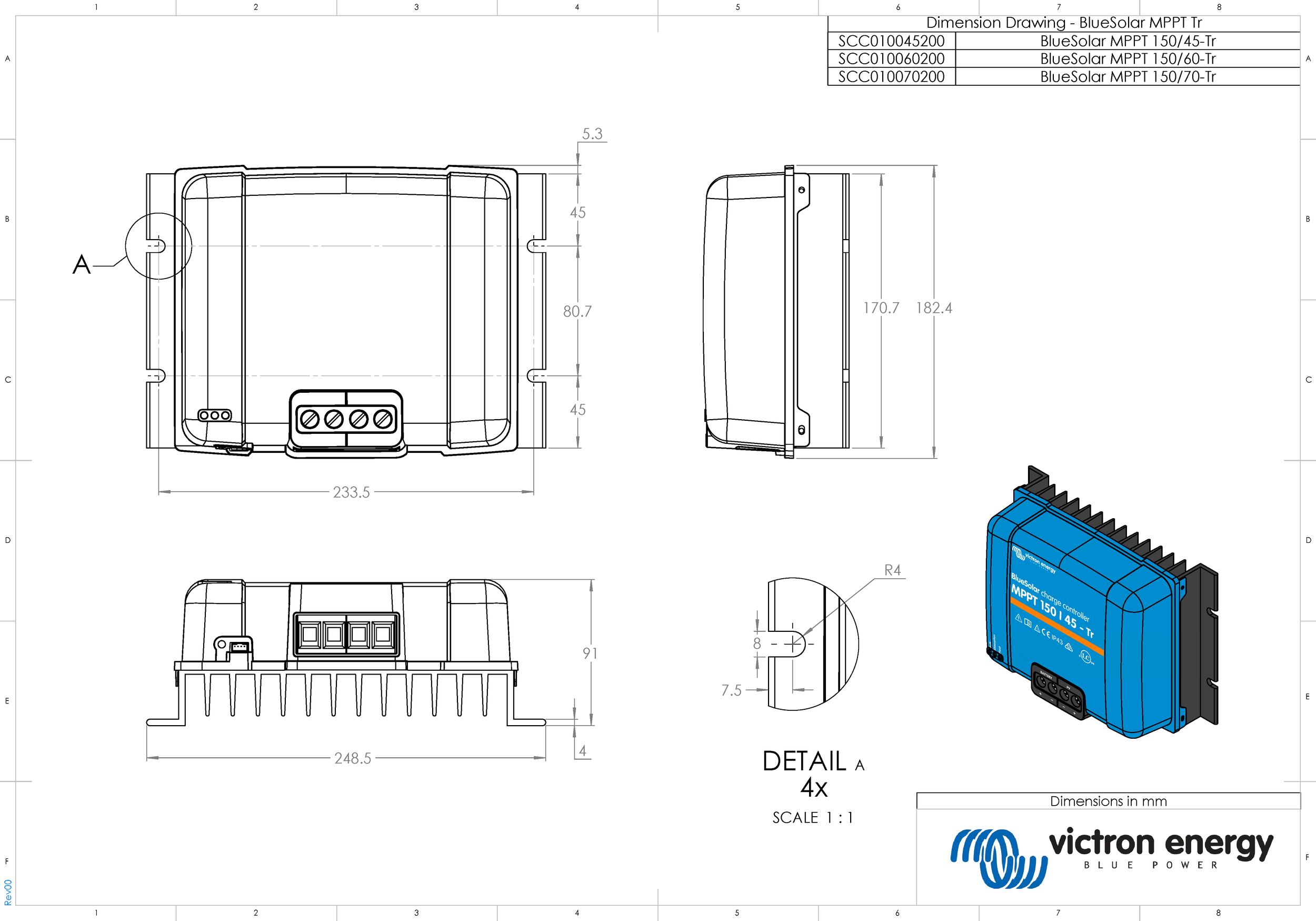

9.2.2. Dimensions BlueSolar 60 A-Tr et 70 A-Tr

BlueSolar-150V-45A-60A-70A-Tr-_dimensions__1_.pdf
