9. Especificaciones técnicas
9.1. Especificaciones 150/60 y 150/70
MPPT 150/60 | MPPT 150/70 | ||
---|---|---|---|
Tensión de la batería | 12/24/48 V Selección automática, 36 V: selección manual | ||
Corriente máxima de la batería | 60 A | 70 A | |
Potencia FV nominal, 12 V 1a,b | 860 W | 1000 W | |
Potencia FV nominal, 24 V 1a,b | 1720 W | 2000 W | |
Potencia FV nominal, 36 V 1a,b | 2580 W | 3000 W | |
Potencia FV nominal, 48 V 1a,b | 3440 W | 4000 W | |
Máxima corriente de corto circuito FV 2 | 50 A | 50 A | |
Tensión máxima del circuito abierto FV | 150 V máximo absoluto en las condiciones más frías 145 V en arranque y funcionando al máximo | ||
Eficiencia máxima | 98 % | ||
Autoconsumo | 12 V: menos de 35 mA / 48 V: menos de 20 mA | ||
Tensión de carga de “absorción” | Valores predeterminados: 14,4 V / 28,8 V / 43,2 V / 57,6 V | ||
Tensión de carga de “flotación” | Valores predeterminados: 13,8 V / 27,6 V / 41,4 V / 55,2 V | ||
Tensión de carga de “ecualización” 3 | Valores predeterminados: 16,2 V / 32,4 V / 48,6 V / 64,8 V | ||
Algoritmo de carga | Multietapa adaptativo (ocho algoritmos preprogramados) o algoritmo definido por el usuario | ||
Compensación de temperatura | -16 mV/°C / -32 mV/°C / -64 mV/°C | ||
Protección | Polaridad inversa FV/Cortocircuito de salida/Sobretemperatura | ||
Temperatura de trabajo | -30 a +60 °C (potencia nominal completa hasta los 40 °C) | ||
Humedad | 95 %, sin condensación | ||
Altitud máxima | 5.000 m (potencia nominal completa hasta los 2.000 m) | ||
Condiciones ambientales | Para interiores tipo 1, no acondicionados | ||
Grado de contaminación | PD3 | ||
Comunicación de datos | Puerto VE.Direct 4 | ||
Interruptor on/off remoto | Sí, conector de dos polos | ||
Relé programable | DPST Capacidad nominal CA: 4 A hasta 240 V CA / CC nominal: 4 A hasta 35 V CC, 1 A hasta 60 V CC | ||
Funcionamiento en paralelo | Sí, pero no sincronizado | ||
CARCASA | |||
Color | Azul (RAL 5012) | ||
Terminales FV | Modelos Tr: 35 mm² / AWG2 Modelos MC4: 2 pares de conectores MC4 5 | ||
Bornes de la batería | 35 mm² / AWG2 | ||
Grado de protección | IP43 (componentes electrónicos), IP22 (área de conexión) | ||
Peso | 3 kg | ||
Dimensiones al x an x p | Modelos Tr: 185 x 250 x 95 mm Modelos MC4: 215 x 250 x 95 mm | ||
NORMATIVAS | |||
Seguridad | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||
1a) El cargador solar limitará la potencia de entrada si se conecta más potencia FV. 1b) La tensión FV debe exceder Vbat + 5 V para que arranque el controlador. Una vez arrancado, la tensión FV mínima será de Vbat + 1 V. 2) Una corriente de cortocircuito más alta podría dañar el cargador solar en caso de conexión con polaridad inversa de los paneles FV. 3) Ecualización deshabilitada por defecto. 4) Para más información sobre comunicación de datos véase el artículo sobre comunicación de datos de la sección de Información técnica de nuestro sitio web. 5) Modelos MC4: se pueden necesitar varios pares de separadores para conectar en paralelo las cadenas de paneles solares. La corriente máxima por conector MC4 es de 30 A. Los conectores MC4 están conectados internamente en paralelo a un único rastreador MPPT. |
9.2. Esquema de dimensiones

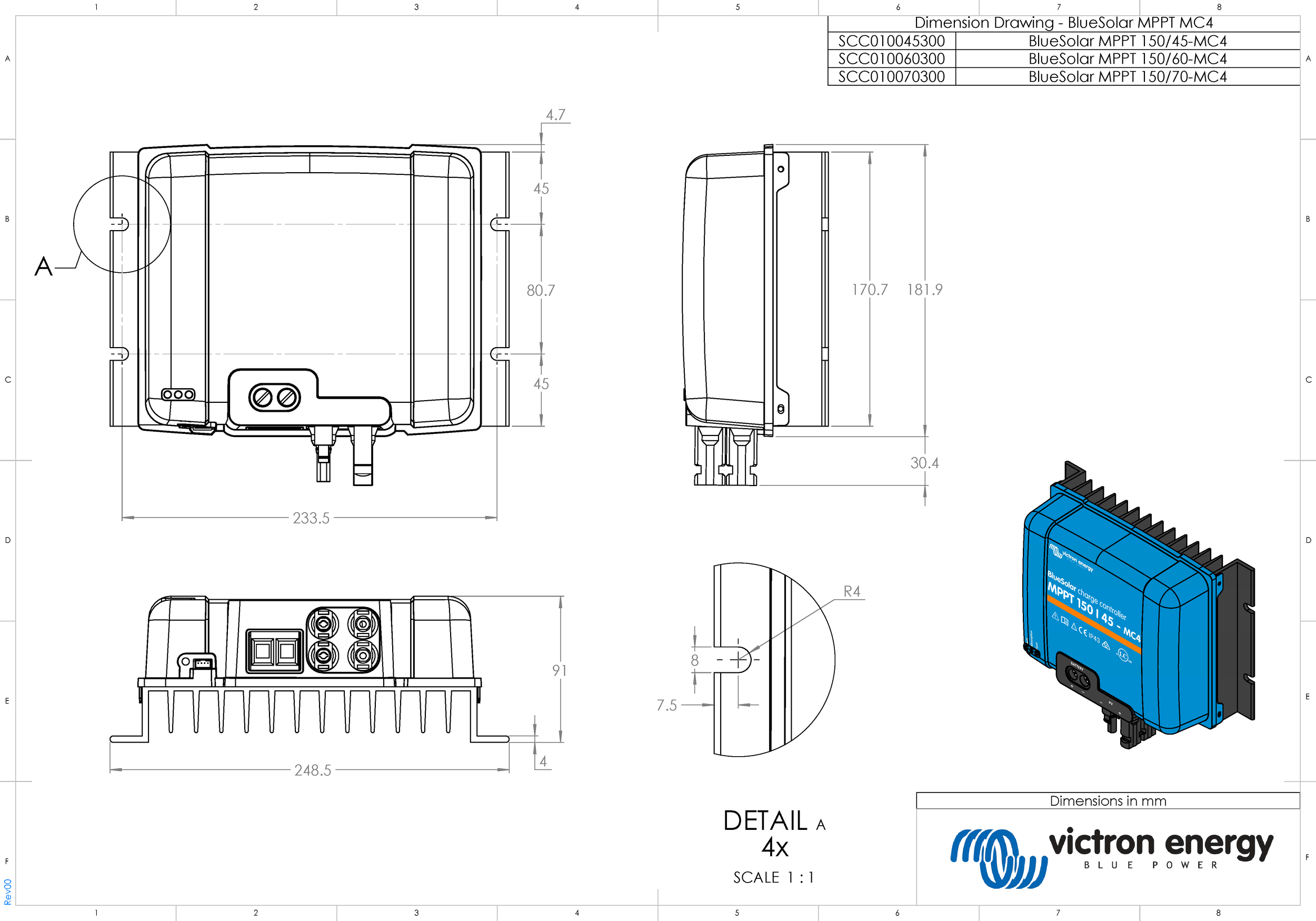

9.2.1. Dimensiones 60A-MC4 y 70A-MC4 BlueSolar
![BlueSolar-150V-45A-60A-70A-MC4-_dimensions__1_.pdf](image/165b8a3dc13299.png)

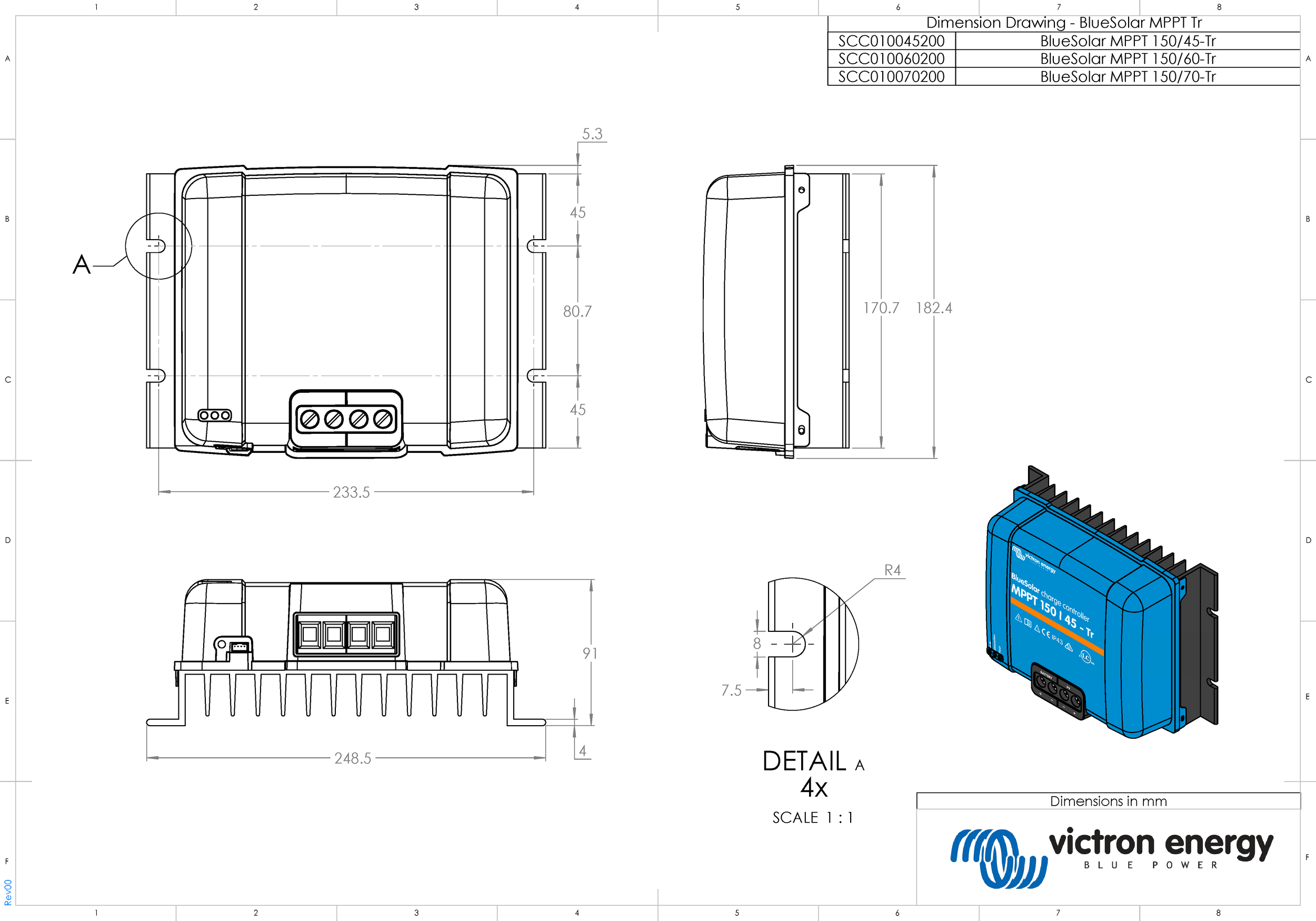

9.2.2. Dimensiones 60A-Tr y 70A-Tr BlueSolar
![BlueSolar-150V-45A-60A-70A-Tr-_dimensions__1_.pdf](image/165b8a3dc196b1.png)
