7. Caractéristiques techniques
7.1. Spécifications techniques
MultiPlus | 12/500/20 - 120 V | 12/800/35 - 120 V | 12/1200/50 - 120 V | ||
---|---|---|---|---|---|
PowerControl / PowerAssist | Oui/Oui | ||||
Commutateur de transfert | 16 A | ||||
CONVERTISSEUR | |||||
Plage de tension d'alimentation CC | 9,5 - 17 V | ||||
Tension de sortie CA | 120 V ± 2 % | ||||
Fréquence de sortie CA | 60 Hz ± 0,1 % | ||||
Puissance de sortie cont. à 25 °C )(2) | 500 VA | 800 VA | 1200 VA | ||
Puissance de sortie cont. à 25 °C | 430 W | 700 W | 1000 W | ||
Puissance de sortie cont. à 40 °C | 400 W | 650 W | 900 W | ||
Puissance de sortie cont. à 65 °C | 300 W | 400 W | 600 W | ||
Puissance de crête | 900 W | 1600 W | 2400 W | ||
Rendement maximal | 90 % | 92 % | 93 % | ||
Consommation à vide | 6 W | 7 W | 10 W | ||
Consommation à vide en mode Recherche | 2 W | 2 W | 3 W | ||
CHARGEUR | |||||
Plage de tension d’alimentation CA | 95 - 140 V | ||||
Plage de fréquence d'entrée CA | 55 - 65 Hz | ||||
Tension de charge « d’absorption » | 14,4 V | ||||
Tension de charge « Float » | 13,8 V | ||||
Tension de charge « stockage » | 13,2 V | ||||
Courant de charge de la batterie de service (3) | 20 A | 35 A | 50 A | ||
Courant de charge de la batterie de démarrage | 1 A | ||||
Sonde de température de batterie | Oui | ||||
GÉNÉRAL | |||||
Relais programmable (4) | Oui | ||||
Protection (1) | a – g | ||||
Température d’exploitation | De -40 à 65 °C, refroidissement par ventilateur | ||||
Humidité | Max. 95 %, sans condensation | ||||
BOÎTIER | |||||
Matériau et couleur | Acier/ABS, bleu RAL 5012 | ||||
Indice de protection | IP 21 | ||||
Raccordement batterie | 16 mm² | 25 mm² | 35 mm² | ||
Branchement 230 VCA | Fiche G-ST18i | ||||
Poids | 4,4 kg | 6,4 kg | 8,2 kg | ||
Dimensions (h x l x p) | 311 x 182 x 100 mm | 360 x 240 x 100 | 406 x 250 x 100 mm | ||
NORMES | |||||
Sécurité | EN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1 | ||||
Émission/Immunité | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 | ||||
Véhicules routiers | ECE R10-4 | ||||
|

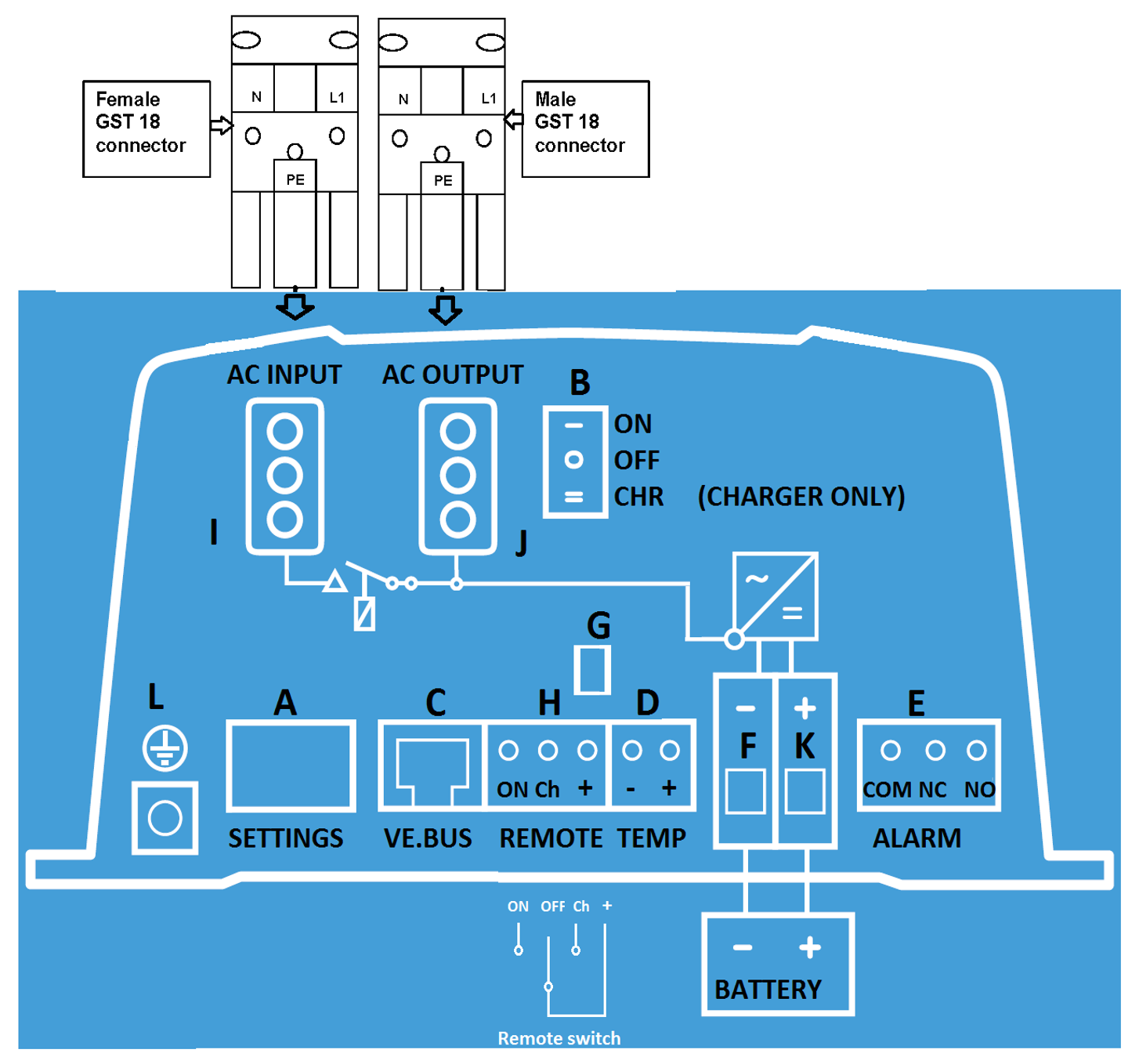

7.2. Vue d’ensemble des connexions
ID | Description |
---|---|
A | Commutateurs DIP (retirer le couvercle en plastique) |
B | Commutateur on / off / chargeur-uniquement |
C | Port de communication VE.Bus |
D | Bornes de la sonde de température |
E | Bornes du relais programmable |
F | Connexion négative de la batterie |
G | Connexion positive de la batterie de démarrage |
H | Borne de commande à distance |
I | Borne d’entrée CA (N, PE, L1) |
J | Borne de sortie CA (N, PE, L1) |
K | Borne positive de batterie |
L | Connexion à la terre |

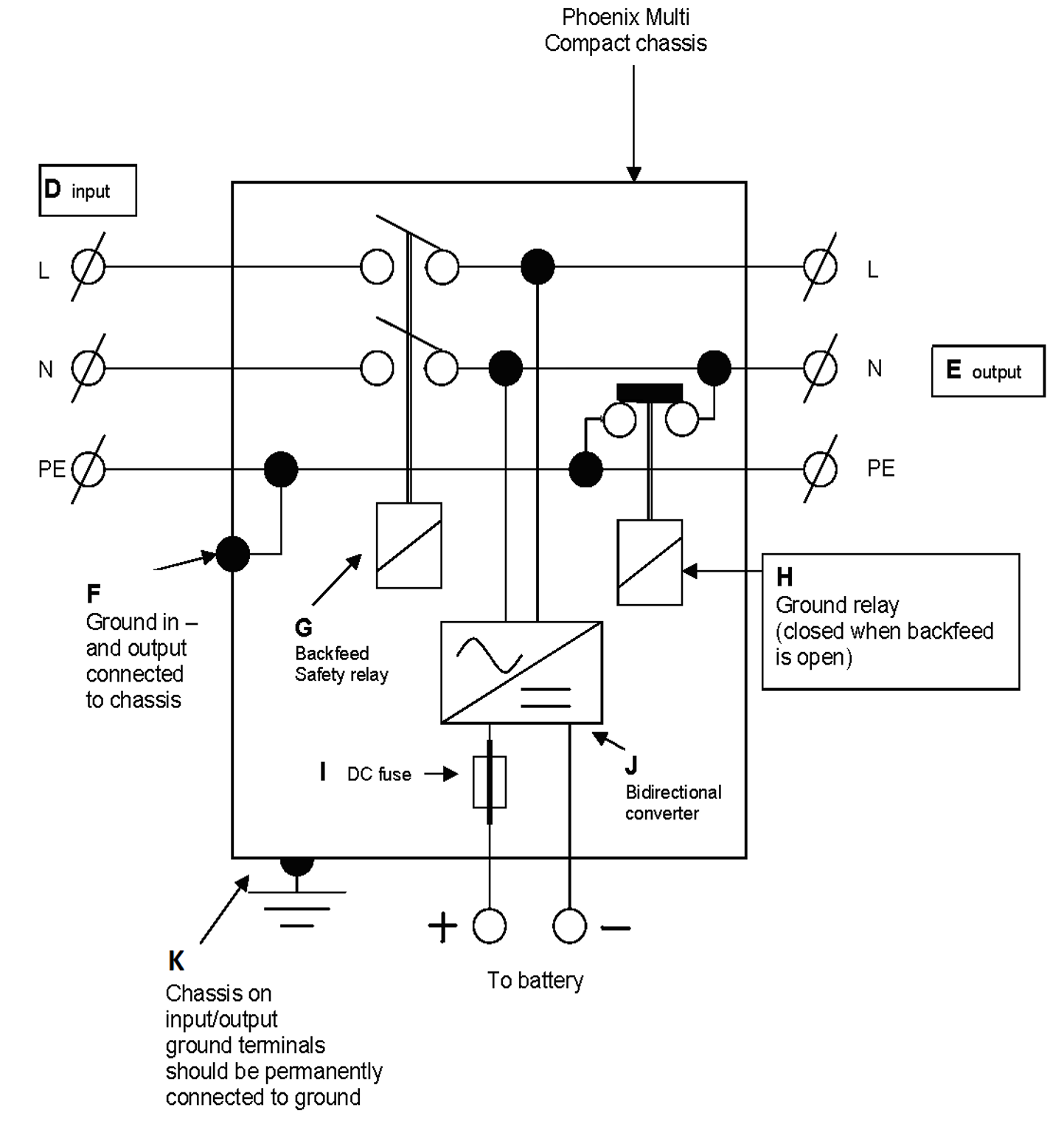

7.3. Schéma de câblage interne
ID | Description |
---|---|
D | Entrée CA (L, N, PE). |
E | Sortie CA (L, N, PE). |
F | La terre de l’entrée et de la sortie CA est raccordée au châssis. |
G | Relais de rétroalimentation/sécurité |
H | Relais de mise à la terre (fermé lorsque le relais de rétroalimentation est ouvert) |
I | Fusible CC. |
J | Convertisseur bidirectionnel. |
K | Le châssis sur les bornes de terre de l’entrée/la sortie doit être raccordé en permanence à la terre. |

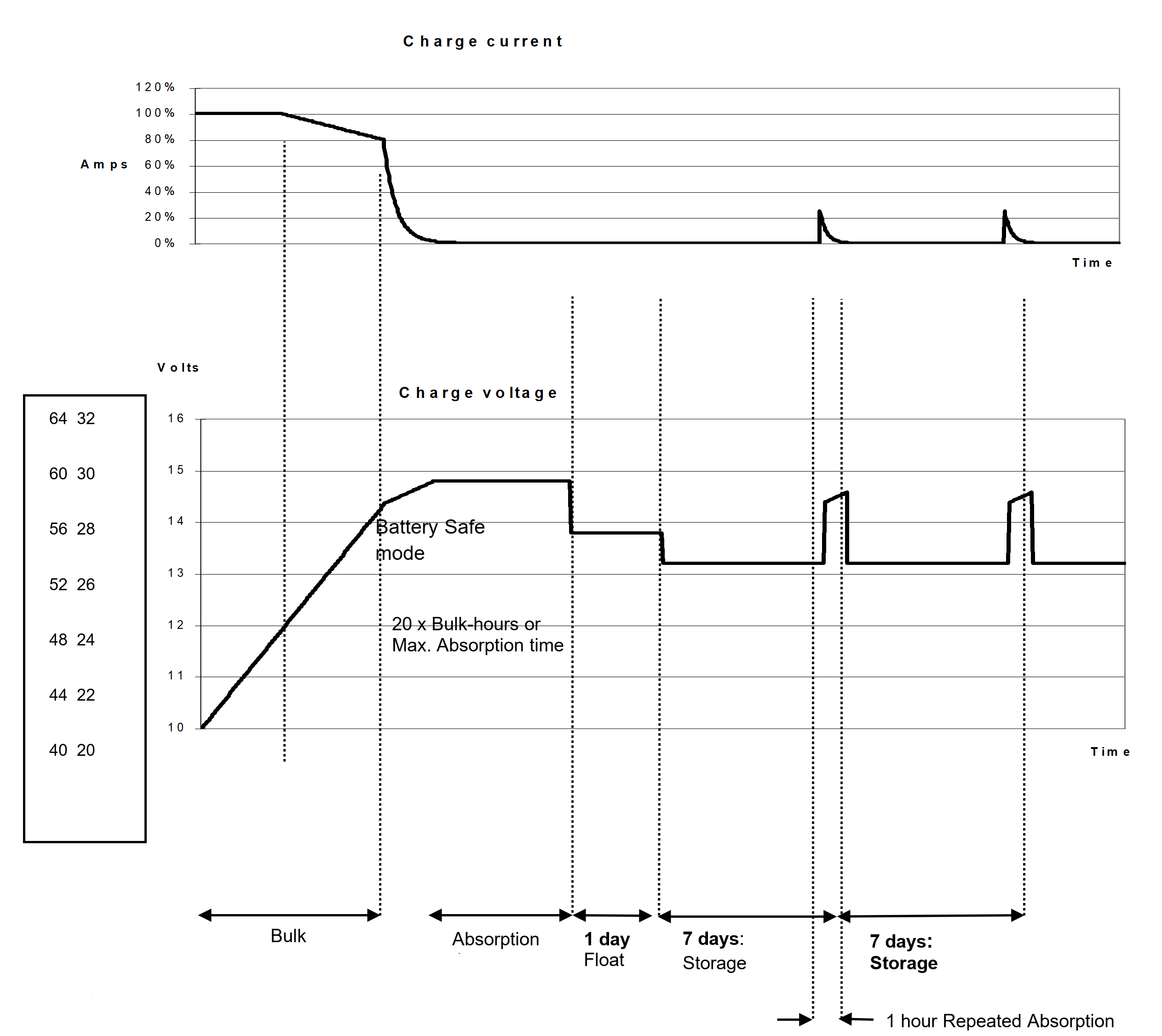

7.4. Algorithme de charge à quatre phases
Phase de charge. | Description |
---|---|
Bulk | Mode présenté quand le chargeur est démarré. Un courant constant est appliqué jusqu'à ce que la tension de gazage soit atteinte (14,4 V et 28,8 V à température compensée, respectivement). |
BatterySafe | Si pour obtenir une recharge rapide, un courant élevé a été associé à une tension d'absorption élevée, le Multi évite une détérioration due à un gazage excessif en limitant automatiquement la progression de la tension dès que la tension de gazage est atteinte. La durée « Battery safe » fait partie de la durée d’absorption calculée. |
Absorption | Durée de tension constante pour recharger entièrement la batterie. La durée d'absorption est égale à 20 x la durée Bulk ou la durée d’absorption maximale paramétrée, quelle que soit la valeur qui est atteinte en premier. |
Float | La tension Float est appliquée afin de garantir que la batterie reste complètement chargée, et pour la protéger contre la décharge automatique. |
Veille | Après une journée de recharge Float, le chargeur commute sur veille. c’est-à-dire 13,2 V et 26,4 V respectivement (pour un chargeur de 12 V et 24 V). Cela réduira au minimum les fuites d’eau. Après une durée réglable (par défaut = 7 jours), le chargeur entre en mode absorption répétée pour une période de temps réglable (par défaut = 1 heure). |

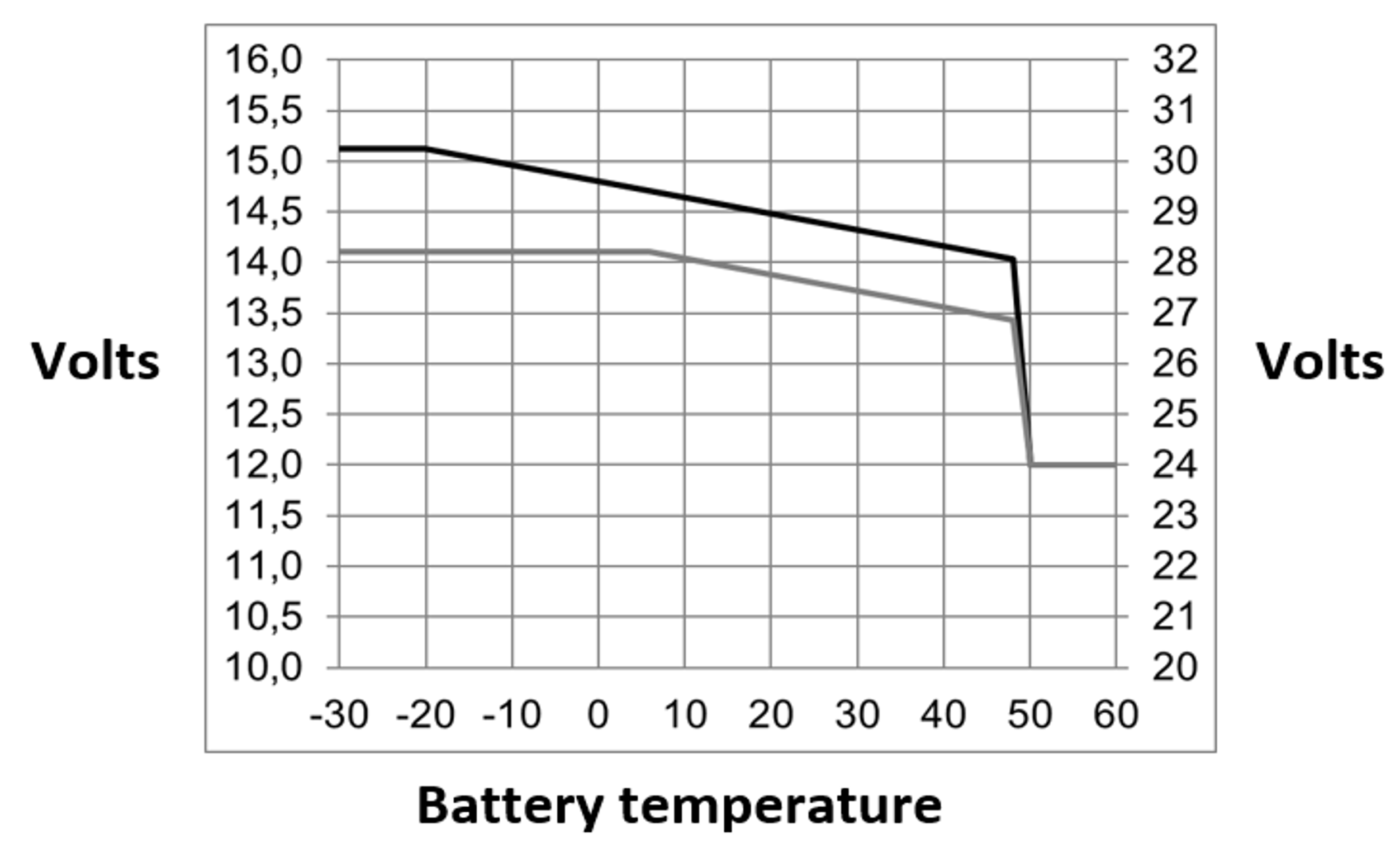

7.5. Tableau de charge avec compensation de température
Les tensions de charge d’absorption et float sont réglées en usine pour 25 °C.
Une tension Float réduite suit une tension Float, et une tension d’absorption augmentée suit une tension d’absorption.
En mode d’ajustement, la compensation de température ne s’applique pas.
7.6. Schémas de dimensions

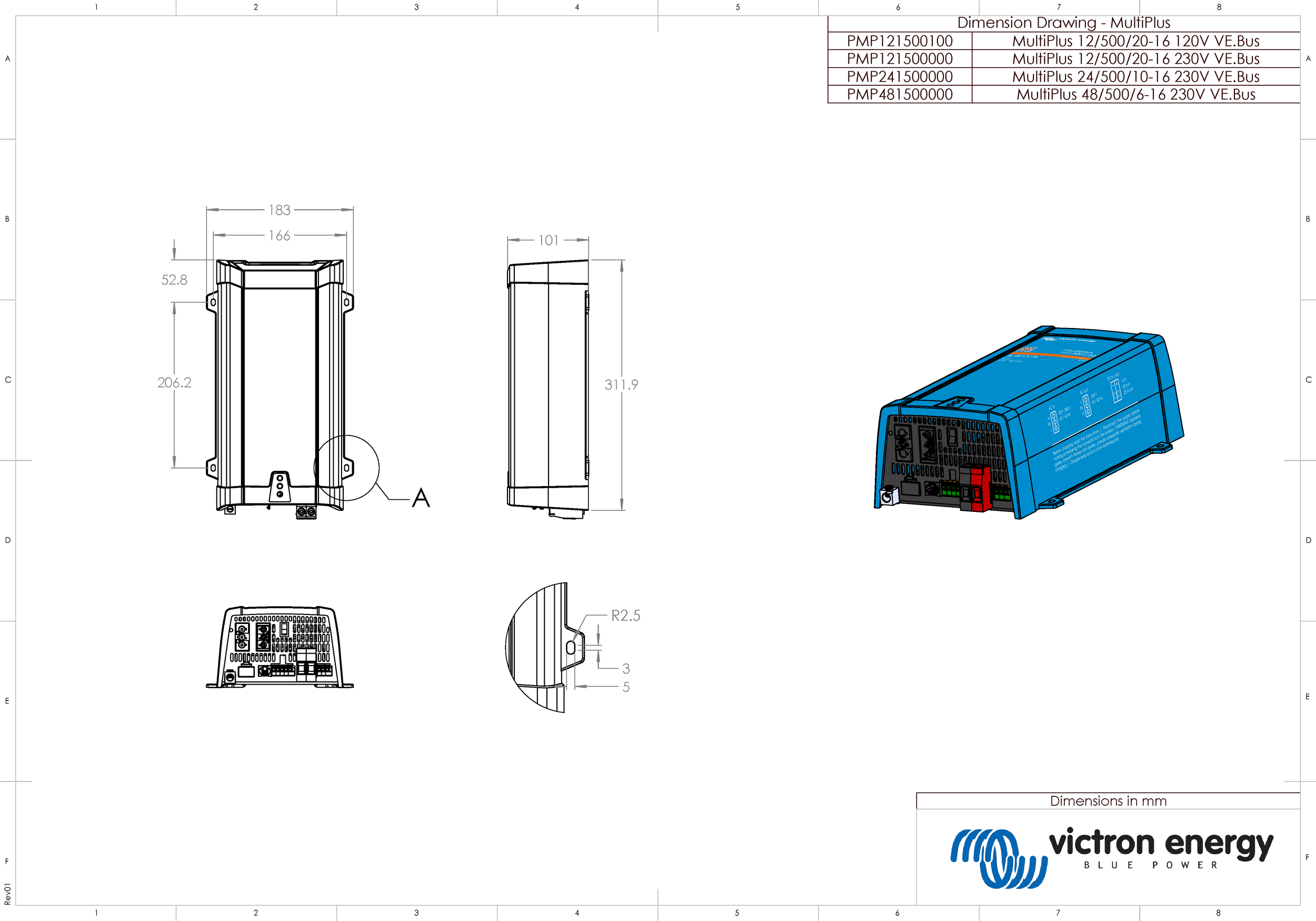

MultiPlus 12/500/20 - 120 V

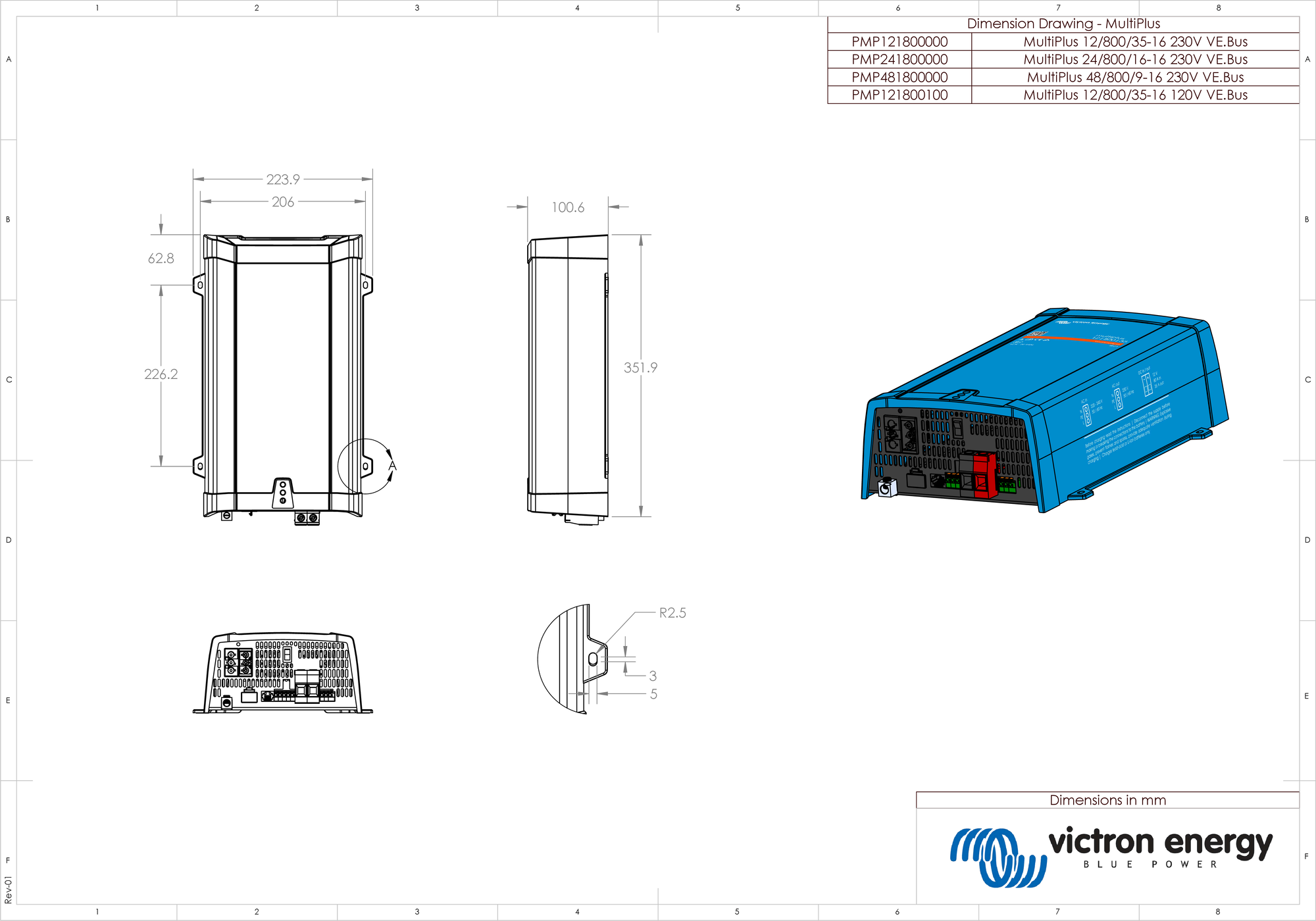

MultiPlus 12/800/35 - 120 V

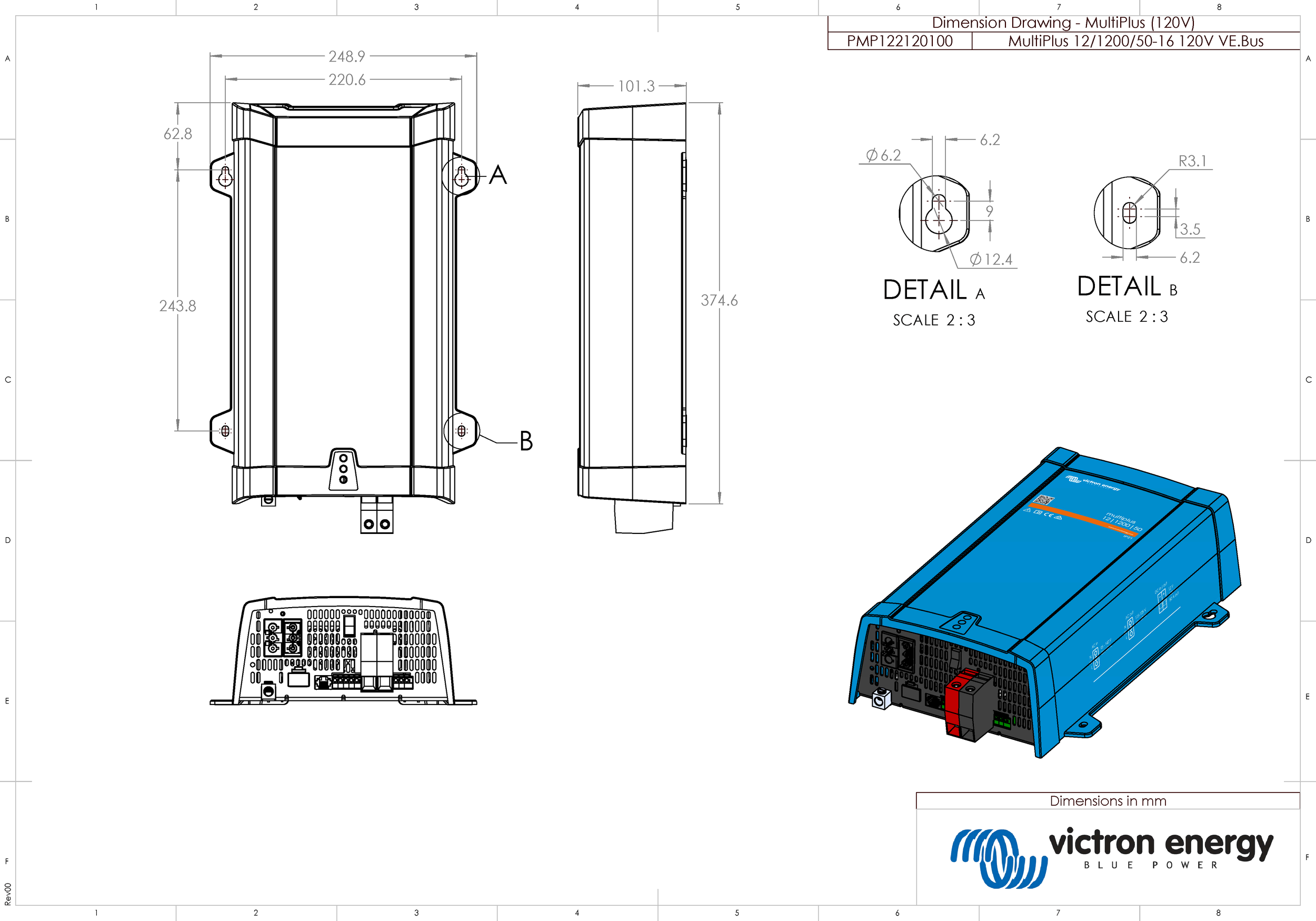

MultiPlus 12/1200/50 - 120 V
