5. Einrichtung, Konfiguration und Bedienung von VictronConnect

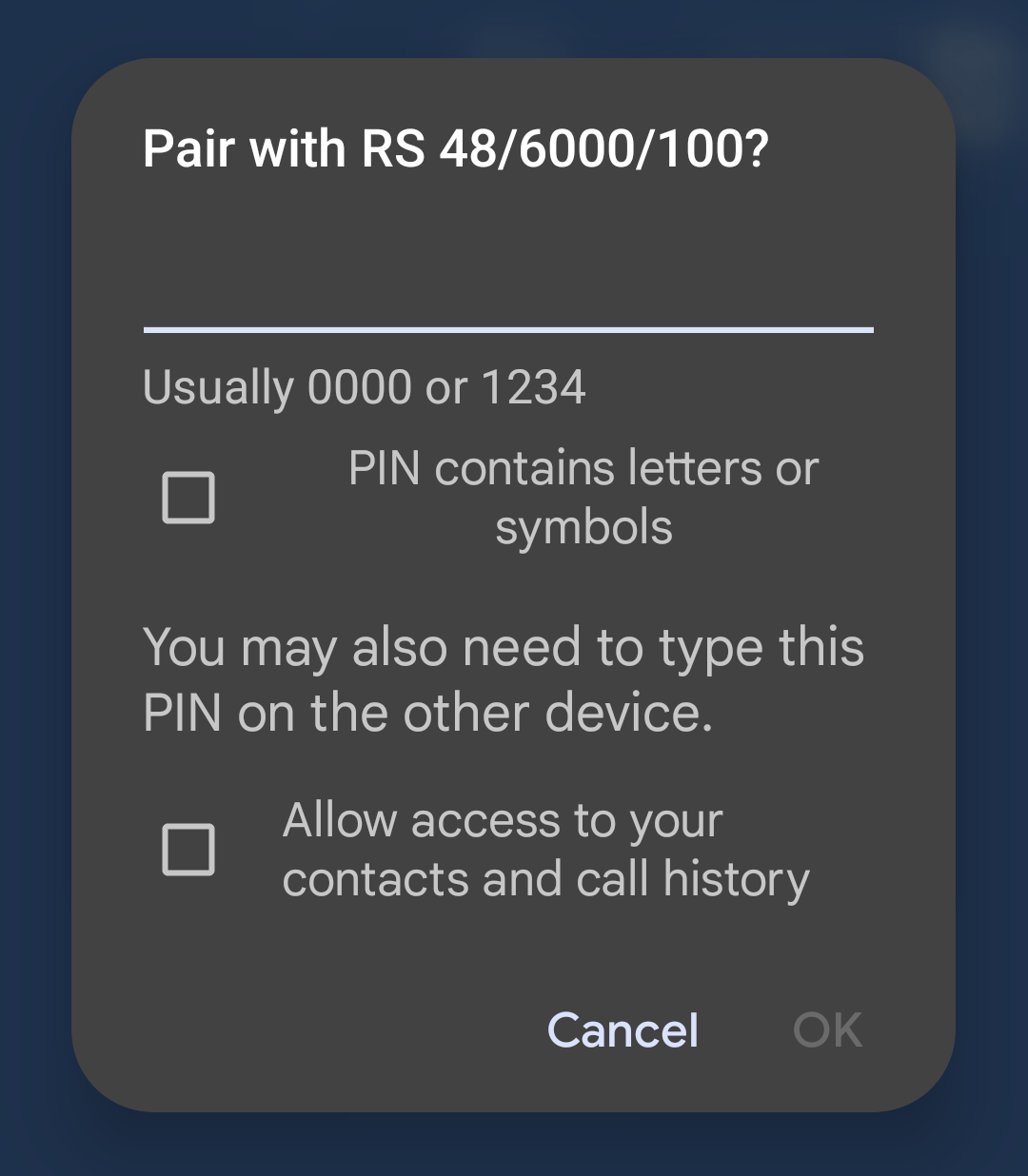

5.1. Einrichtung
Die folgenden Schritte sind notwendig, um eine erfolgreiche Verbindung mit der Multi RS Solar über Bluetooth und der VictronConnect App herzustellen:
|
5.2. Übersichtsseite
Die Übersichtsseite bietet Informationen auf einen Blick über den Multi RS Solar. Sie ist in drei Registerkarten unterteilt:
Übersicht: Sofortige Anzeige des grundlegenden Zustands des Solarenergieertrags, des Wechselstromeingangs und des Wechselstromausgangs.
Status: Sofortige Anzeige des Grundzustands des MPPT-Ladegeräts.
Verlauf: Lassen Sie sich die Solar- und Batteriedaten der letzten 30 Tage anzeigen.
Trends: Überprüfen Sie die aktuellen Trenddaten.

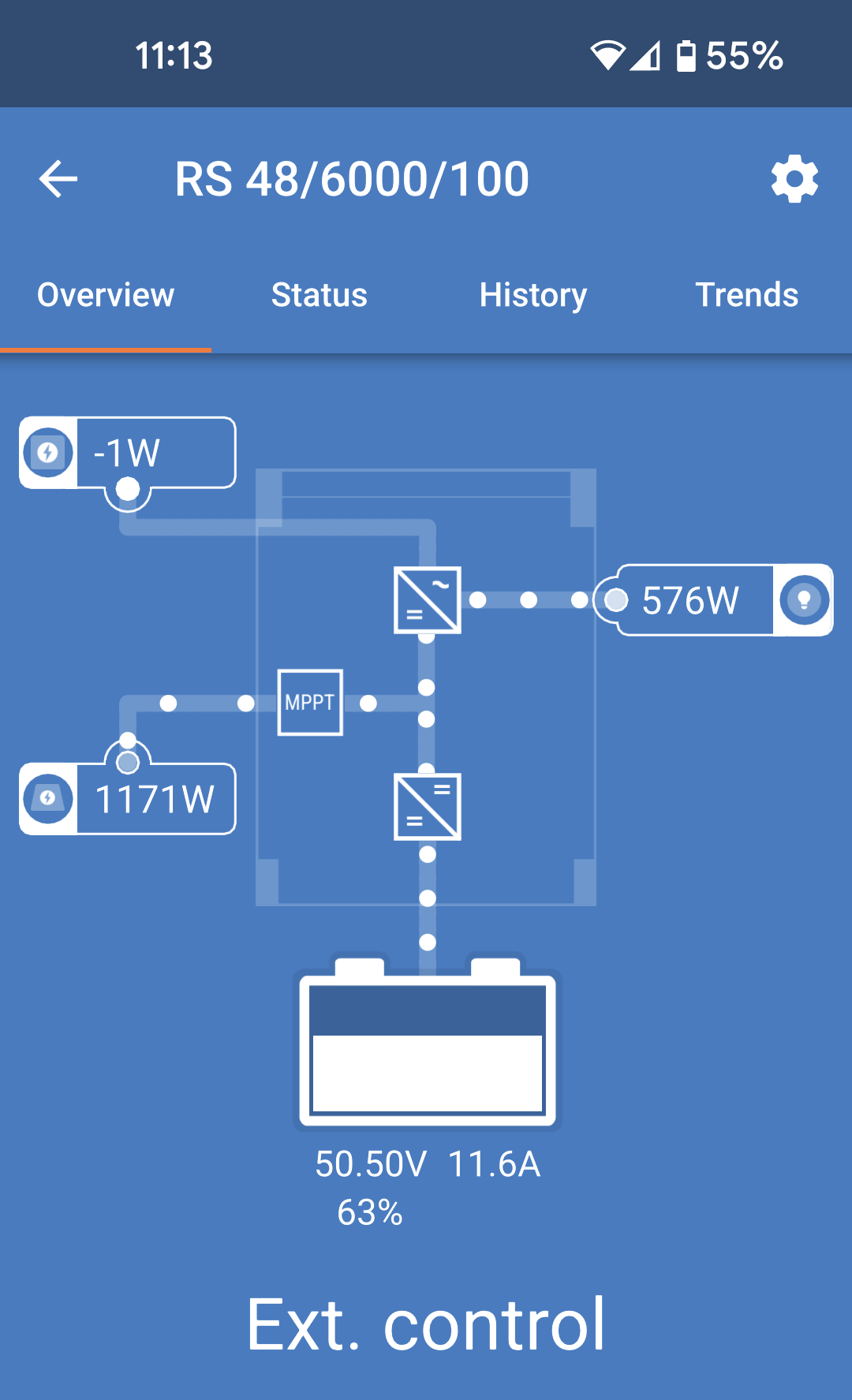

Übersicht:
|

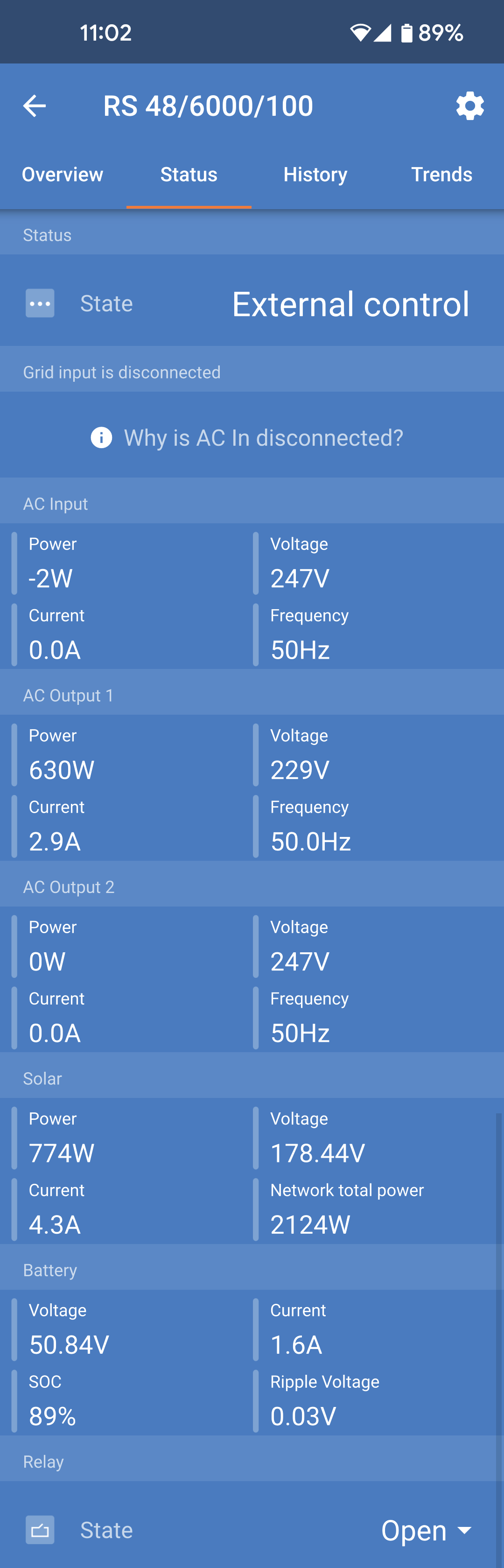

Registerkarte Status: Die Registerkarte Status bietet detailliertere Informationen als die Registerkarte Übersicht.
|

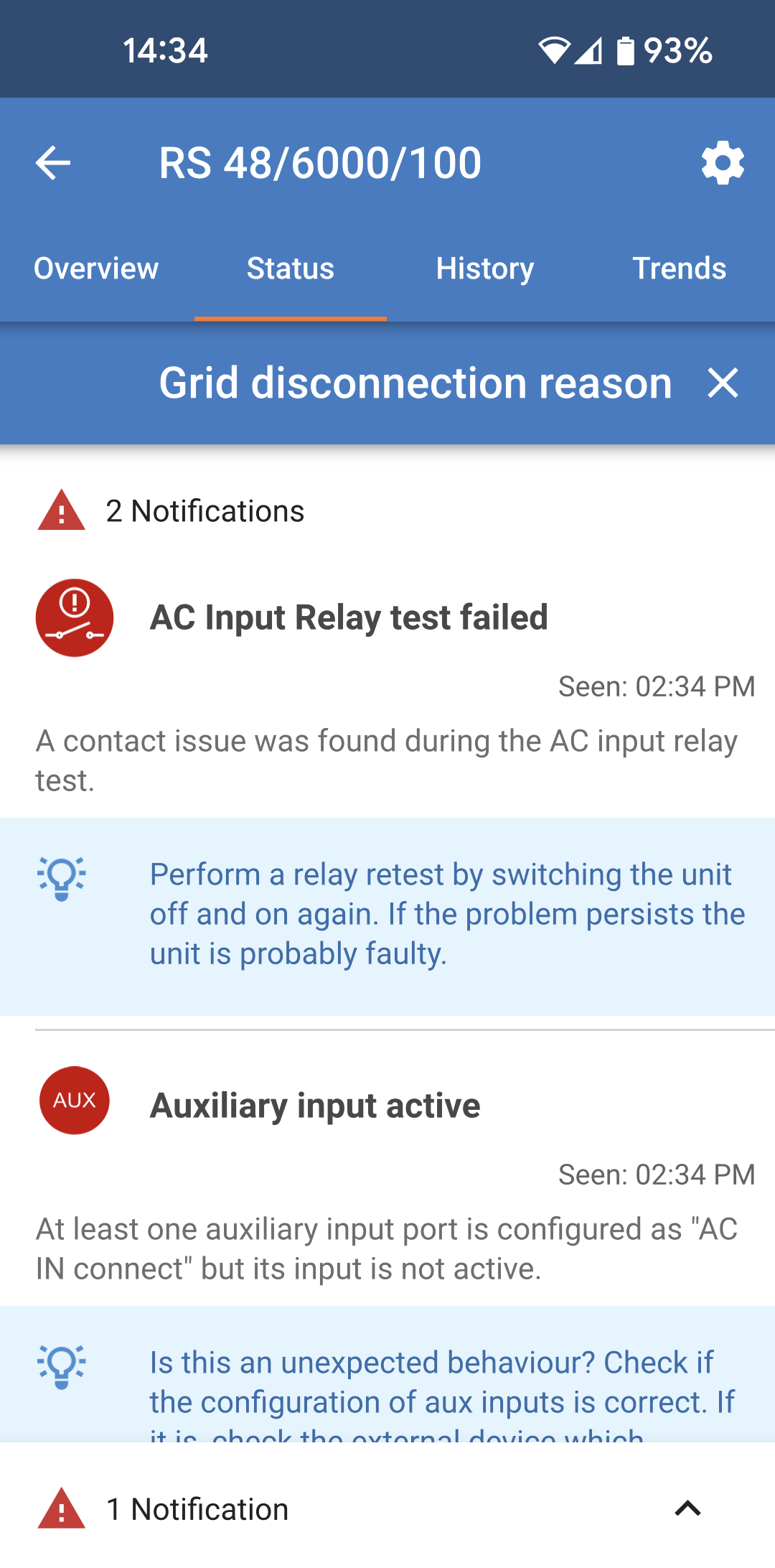

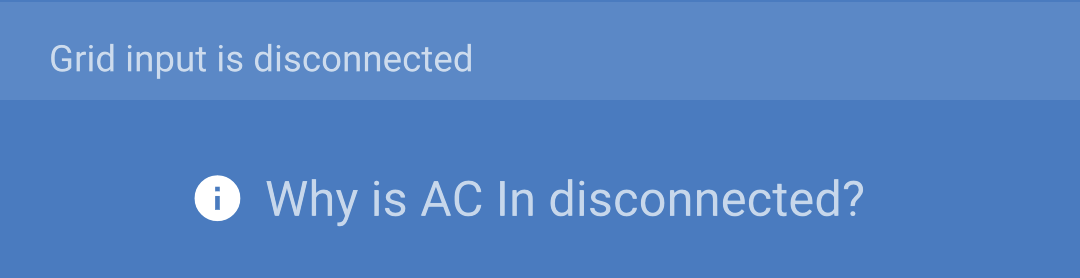

Ausführlichere Informationen zum Status: Falls beim Multi RS Solar ein Problem auftritt, kann neben dem Ausrufezeichen ein Grund angegeben werden. In diesem Beispiel: „Warum ist der Wechselstrom unterbrochen?“ Tippen Sie auf dieses Informationsfeld, um ein Popup-Fenster mit weiteren Informationen und einigen Tipps zur Fehlerbehebung zu öffnen. |

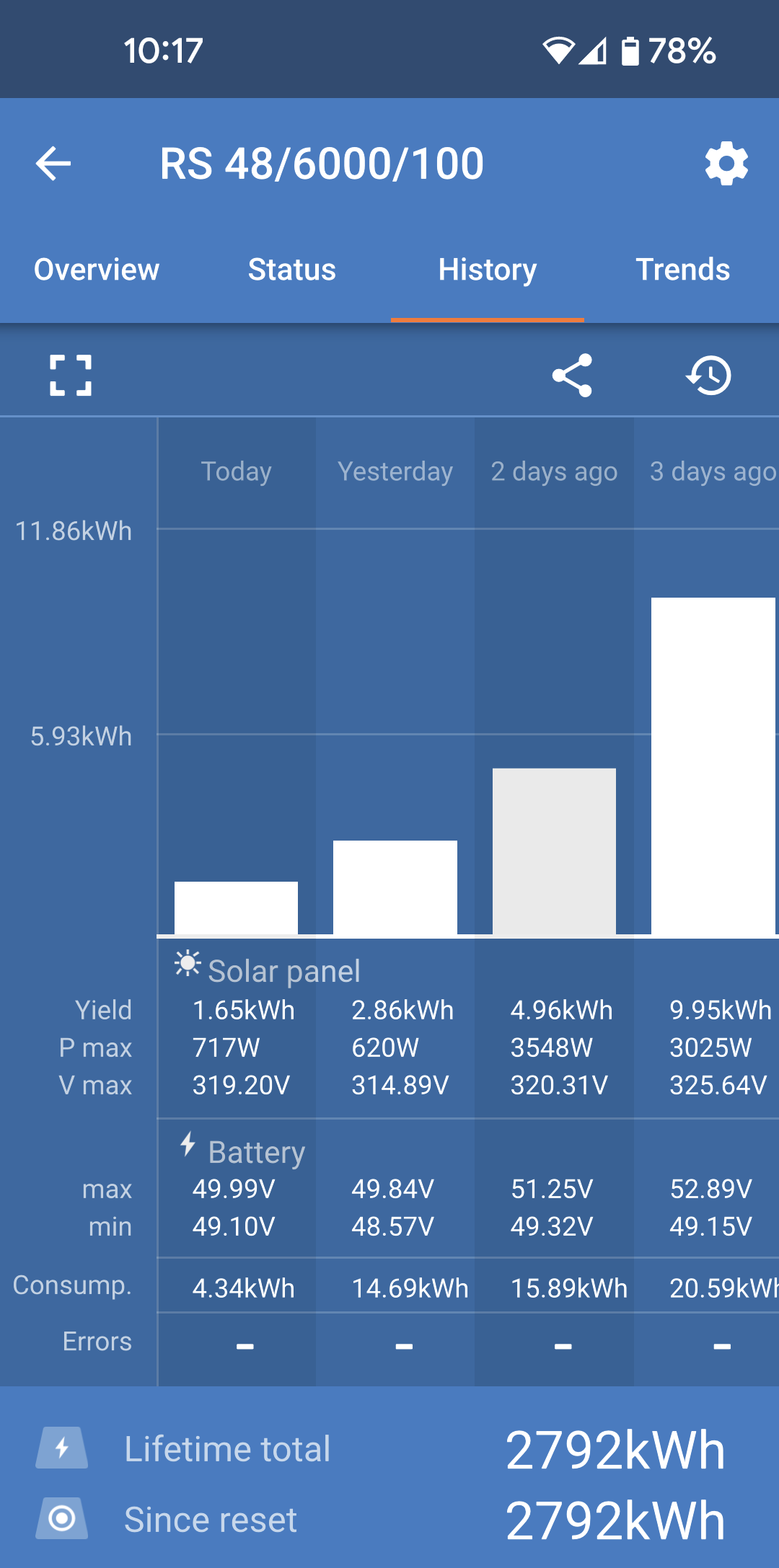

Registerkarte Verlauf:
TippTippen Sie auf das fragmentierte quadratische Symbol oben links im Diagrammbereich, um das Diagramm zu drehen. Dadurch erhalten Sie eine breitere Ansicht des Diagramms, in der mehr Tage auf einmal angezeigt werden. |

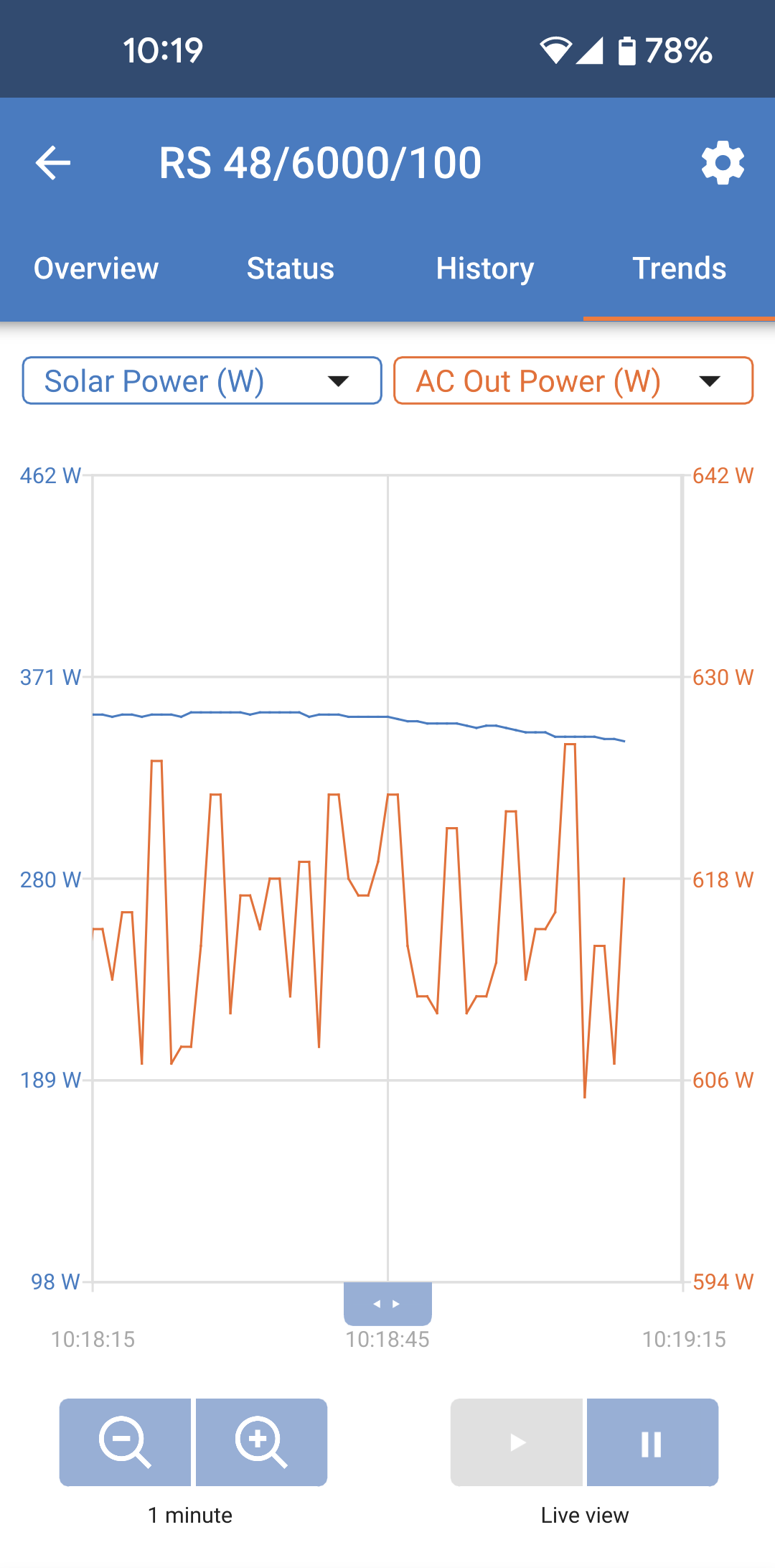

Registerkarte Trends:
|

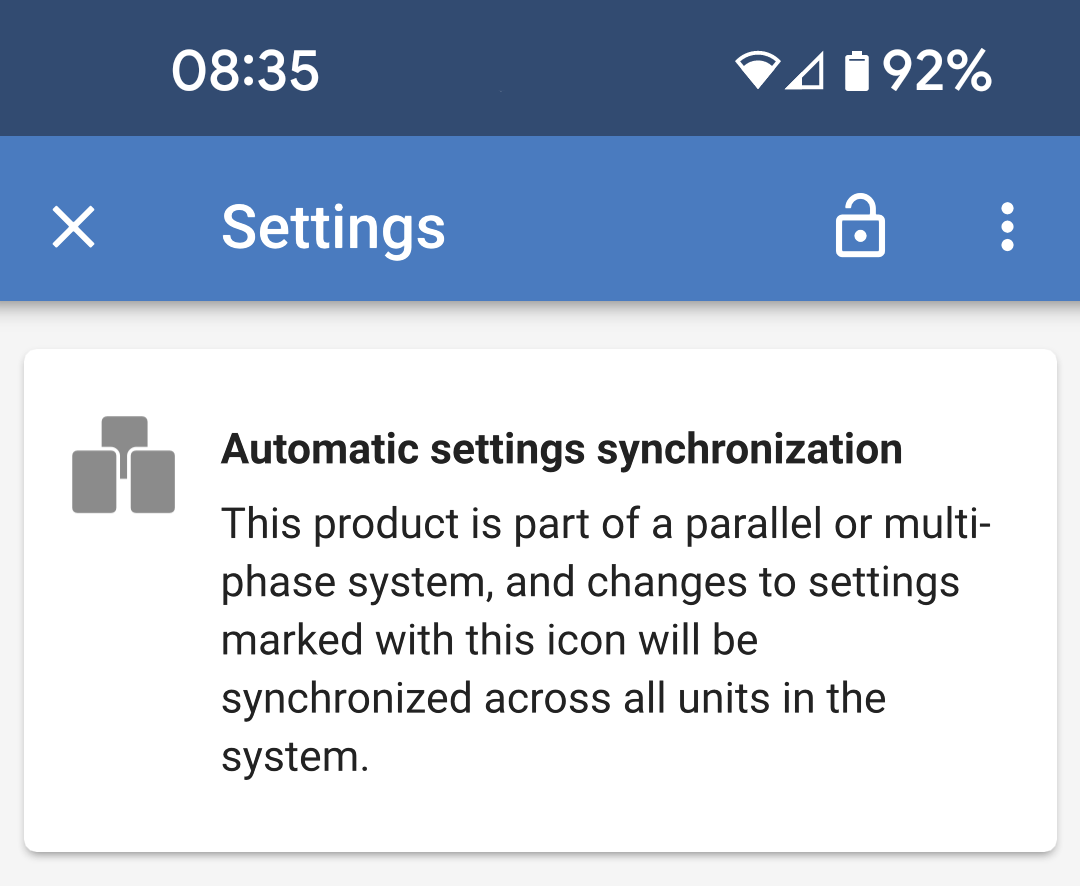

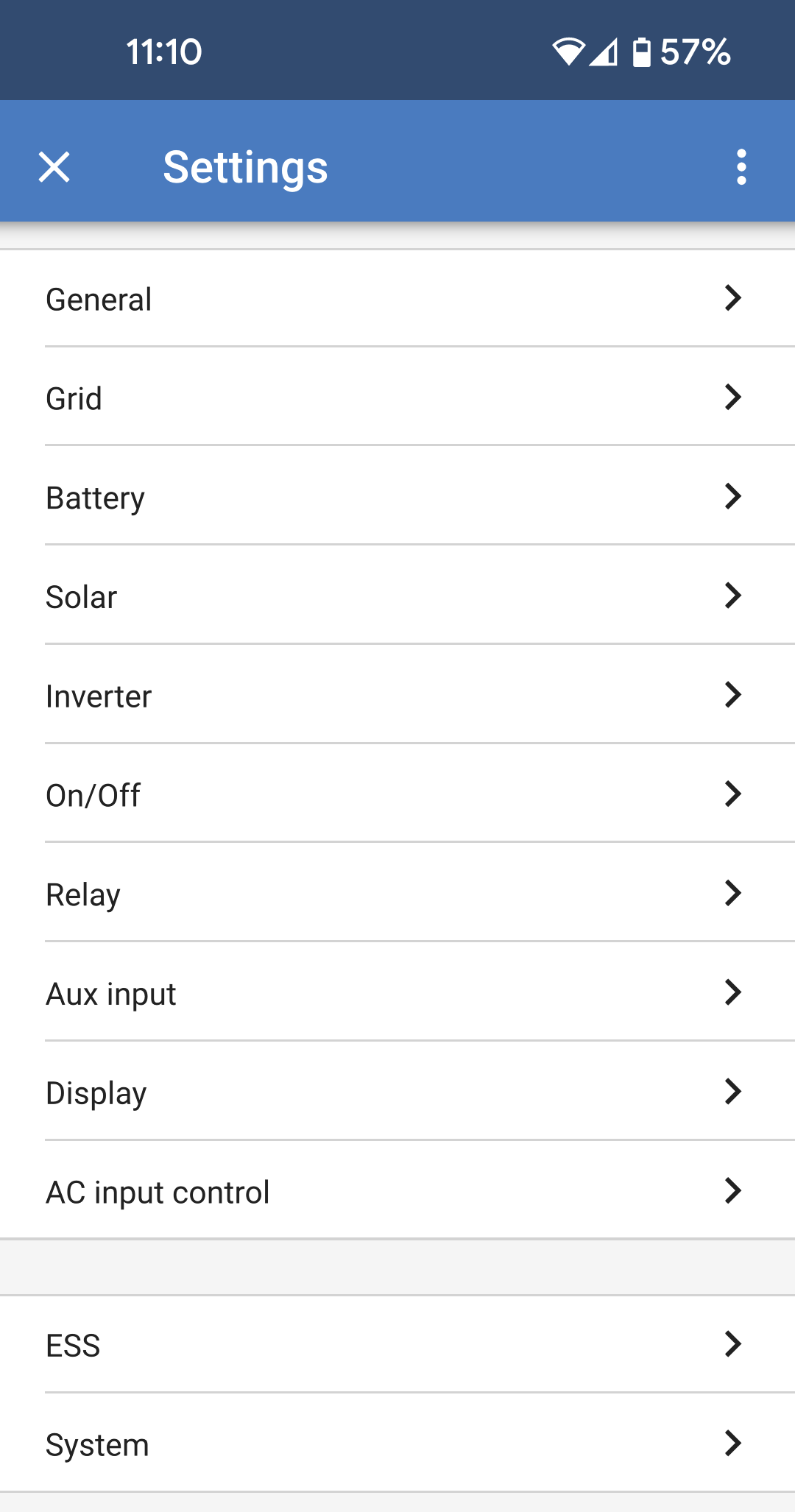

5.3. Einstellungsseite
Sie gelangen in das Einstellungsmenü, indem Sie auf das Zahnrad oben rechts auf der Übersichtsseite tippen.
Die folgenden Menüoptionen sind verfügbar:
|

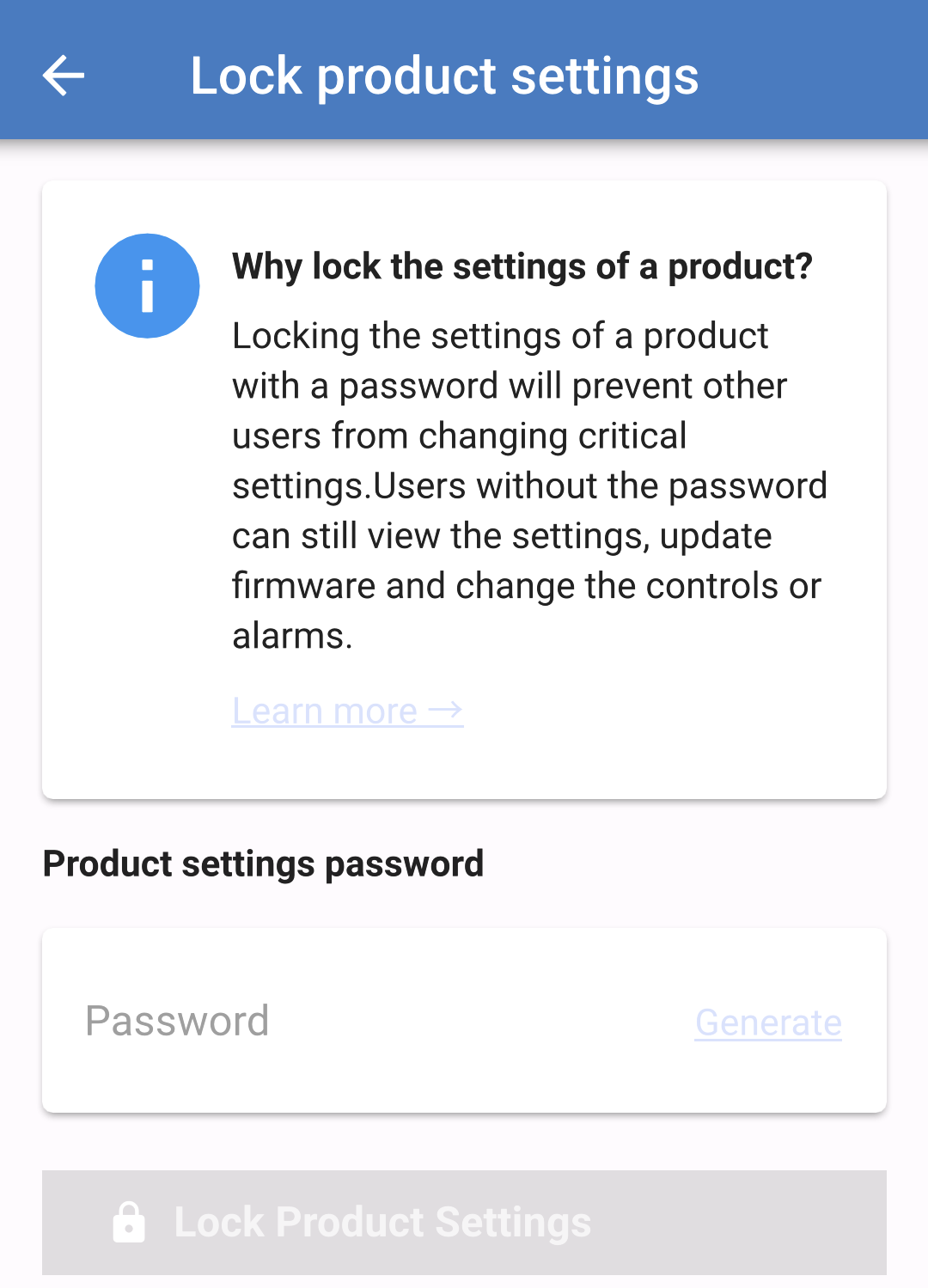

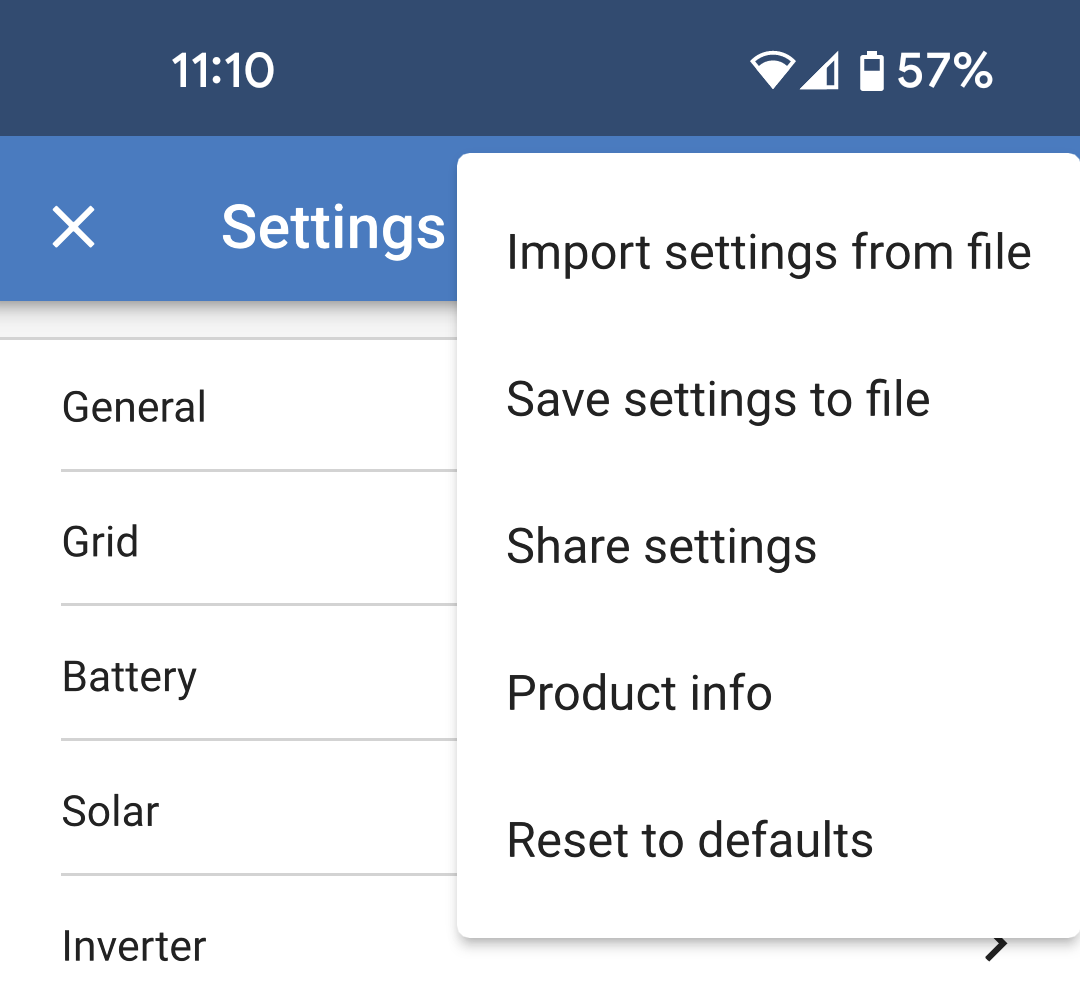

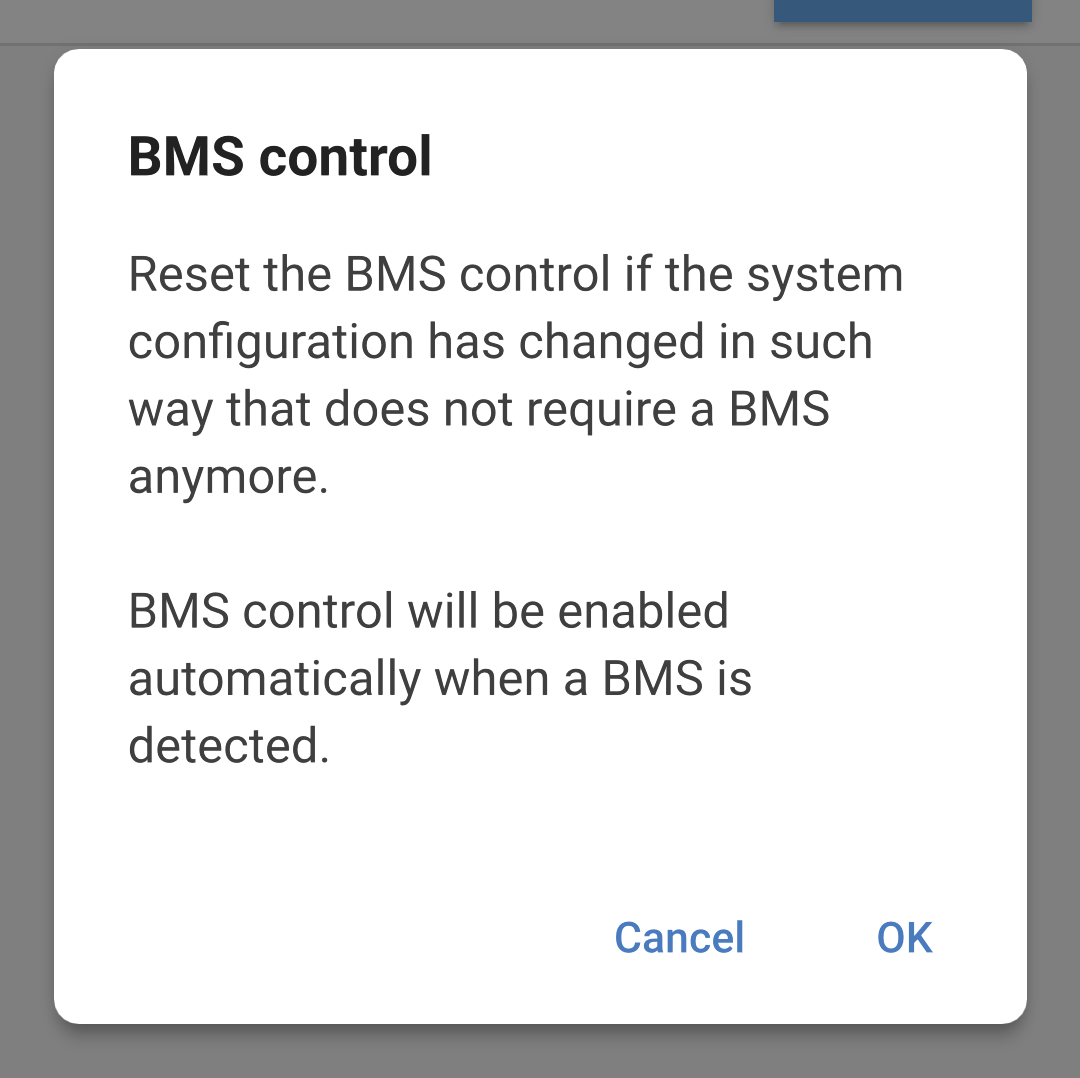

Tippen Sie auf die drei vertikalen Punkte in der oberen rechten Ecke der Einstellungsseite, um die folgenden Aktionen durchzuführen:
|

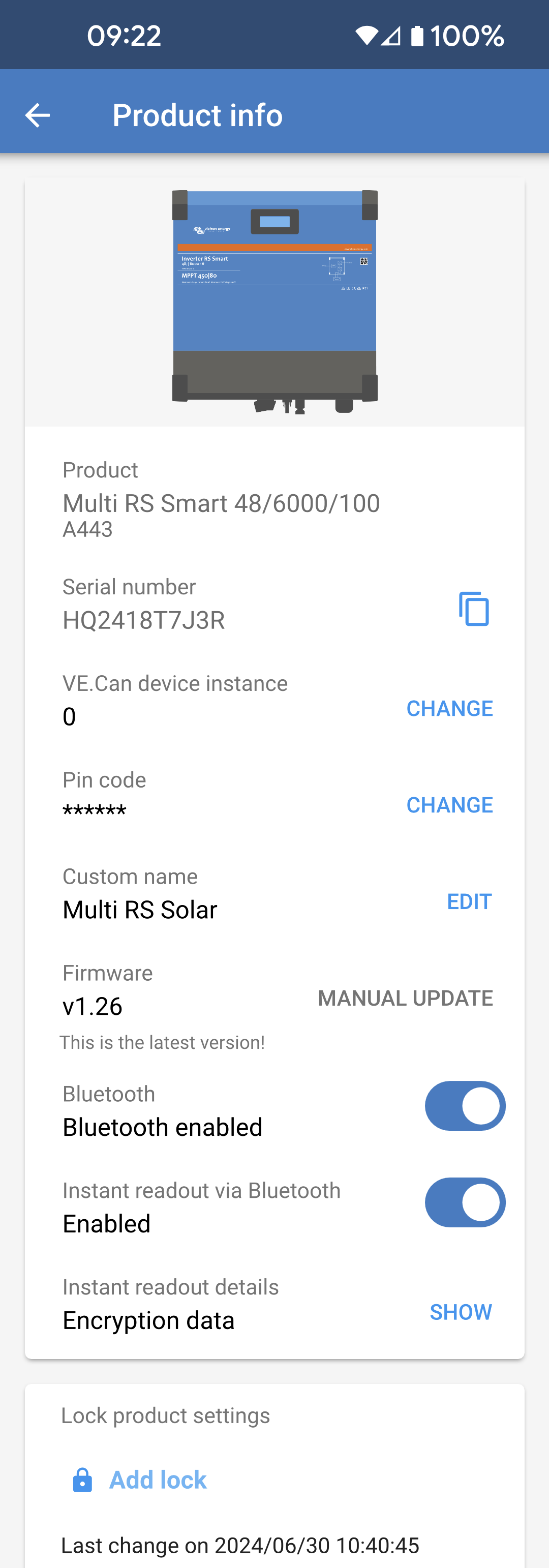

5.4. Produktinfo
Um zur Produktinformationsseite zu gelangen, tippen Sie auf das Symbol mit den 3 vertikalen Punkten auf der Seite Einstellungen.
|
|

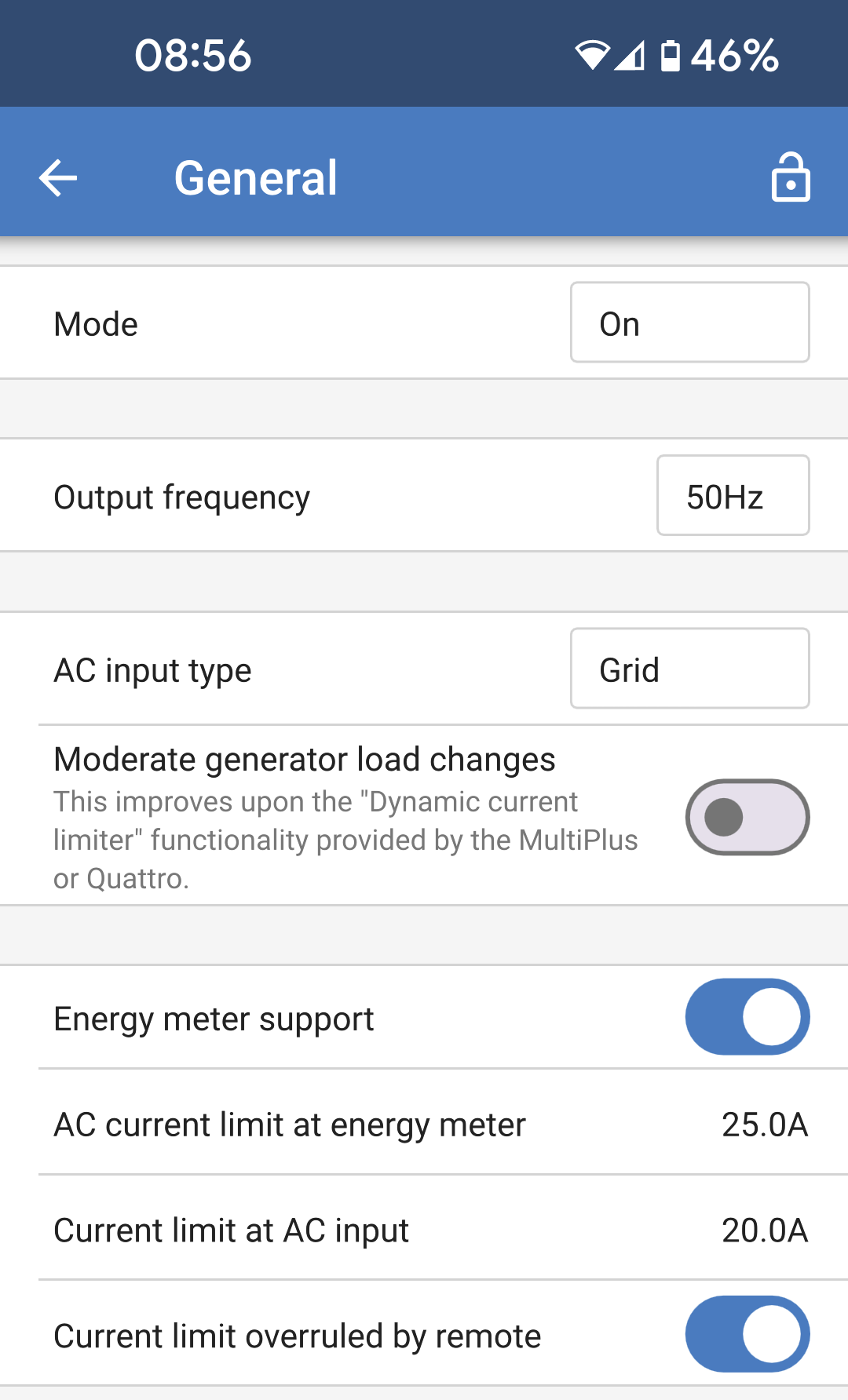

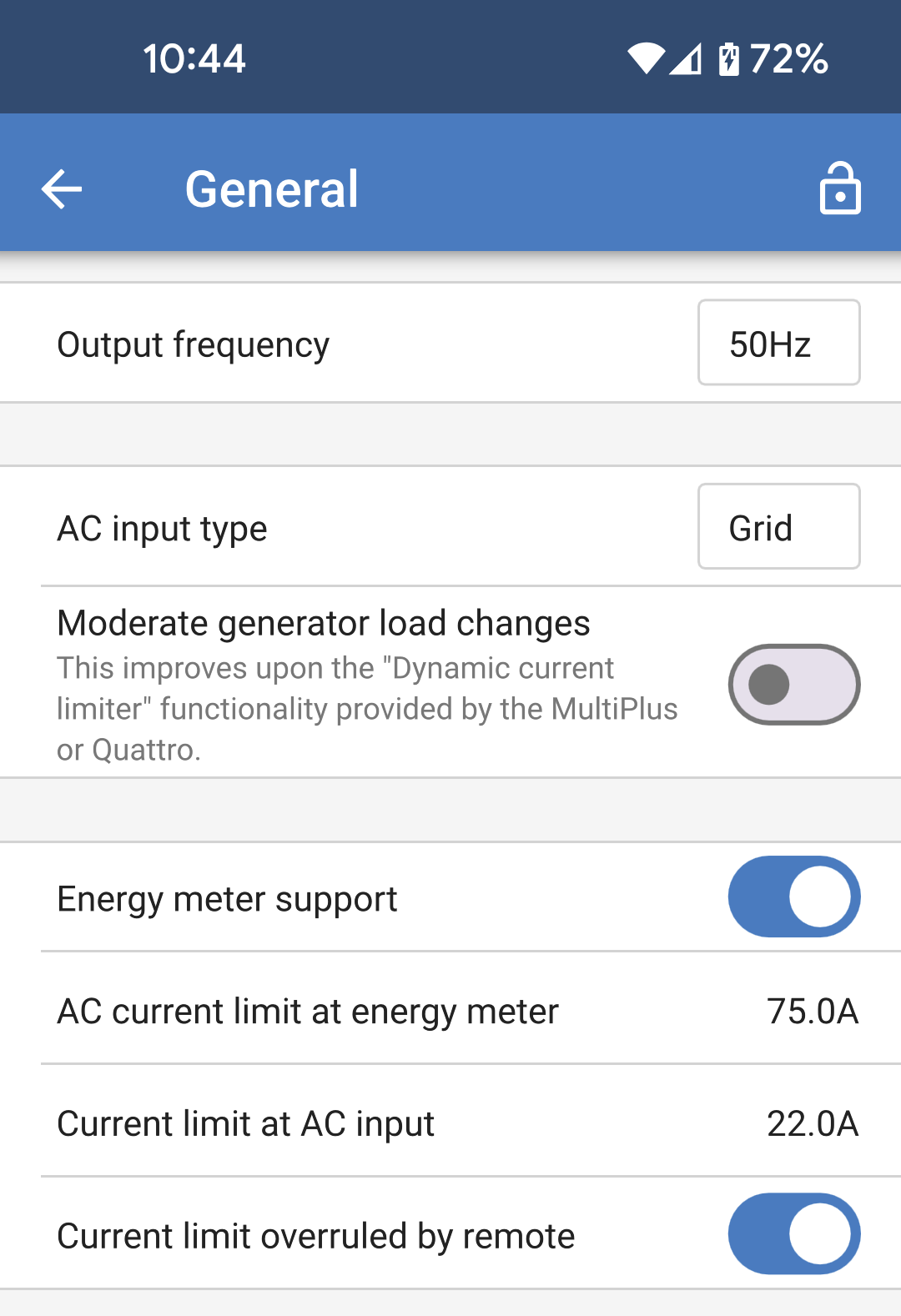

5.5. Allgemeines
Verwenden Sie die allgemeinen Einstellungen, um Folgendes zu konfigurieren:
|

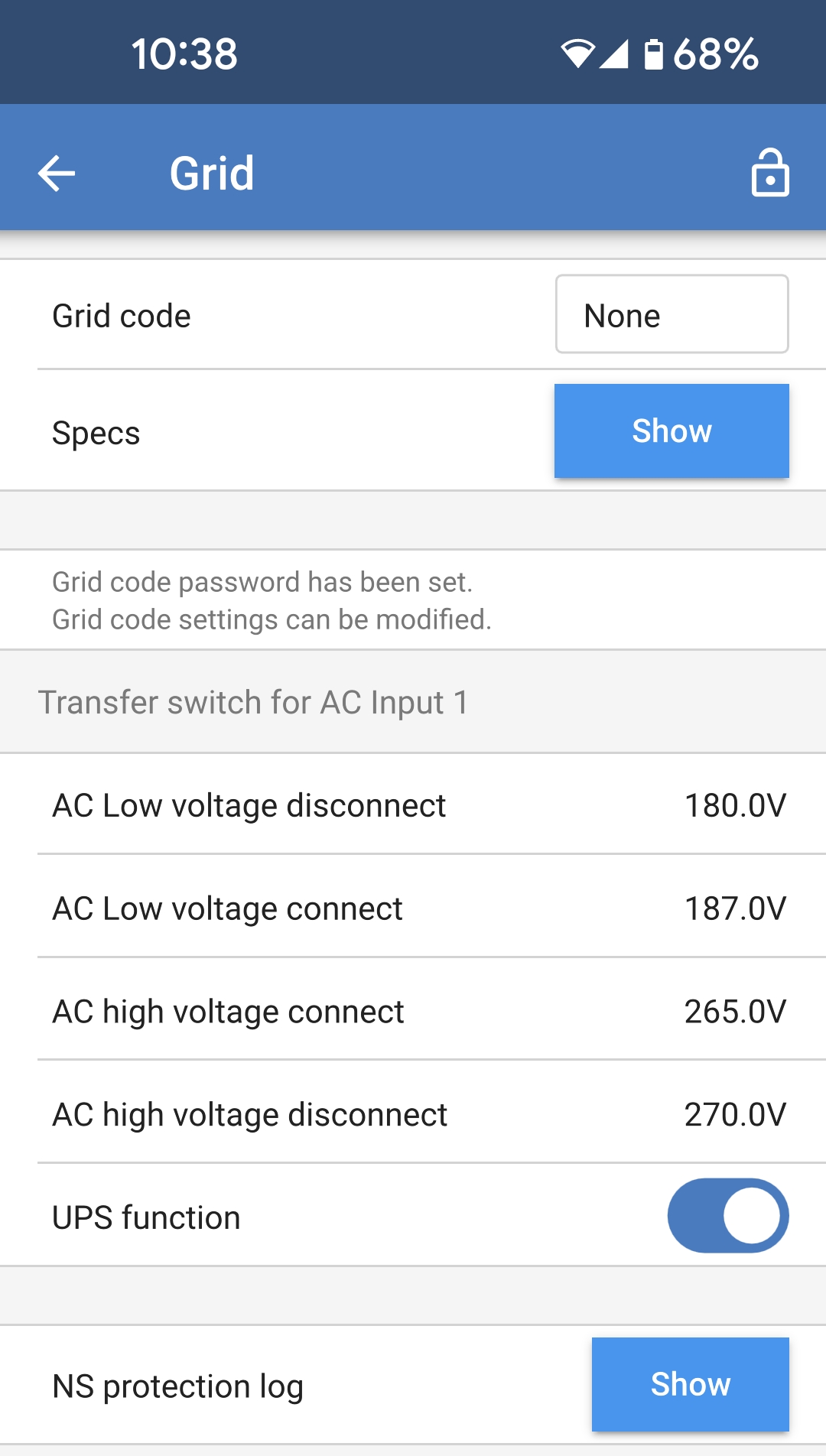

5.6. Netz
Mit den folgenden Einstellungen können Sie die oberen und unteren Grenzwerte für die Trennung des Wechselstromeingangs festlegen. Wenn die Spannung am Wechselstromeingang diese Grenzwerte überschreitet, wird sie getrennt und nicht an den Wechselstromausgang weitergeleitet. Wenn der Wechselstromeingang bei aktiviertem Betriebsmodus getrennt wird, versorgt der Wechselrichter den Wechselstromausgang mit Strom.
|

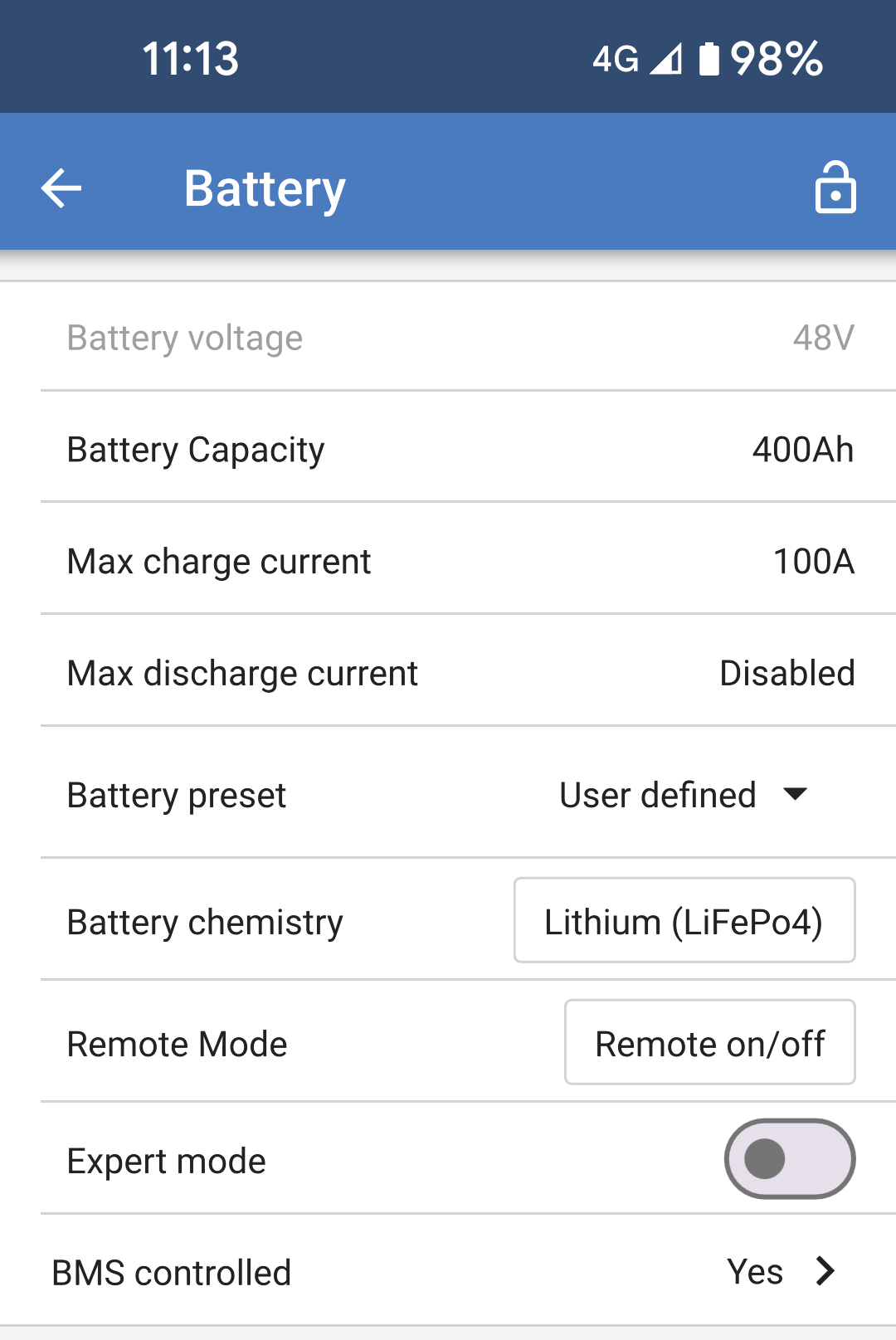

5.7. Batterie
Auf der Einstellungsseite für die Batterie können Sie alle Parameter einstellen, die mit der an den Multi RS Solar angeschlossenen Batterie zusammenhängen. Einige Optionen sind ausgegraut, wenn eine feste Batterievoreinstellung gewählt wurde. Mit der Batterievoreinstellung „Benutzerdefiniert“ können Sie alle Einstellungen anpassen.
|
|

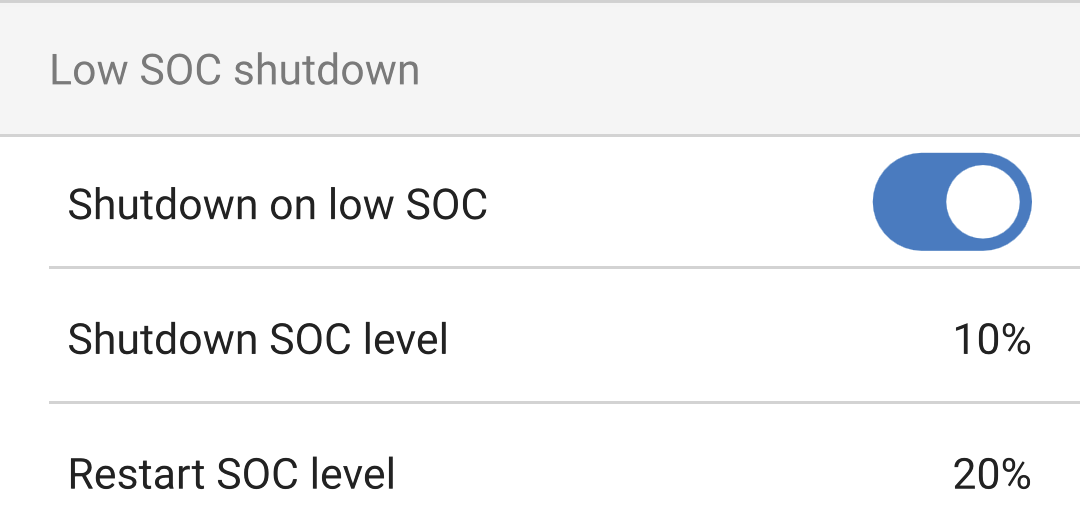

Abschaltung bei niedrigem SoC:
|

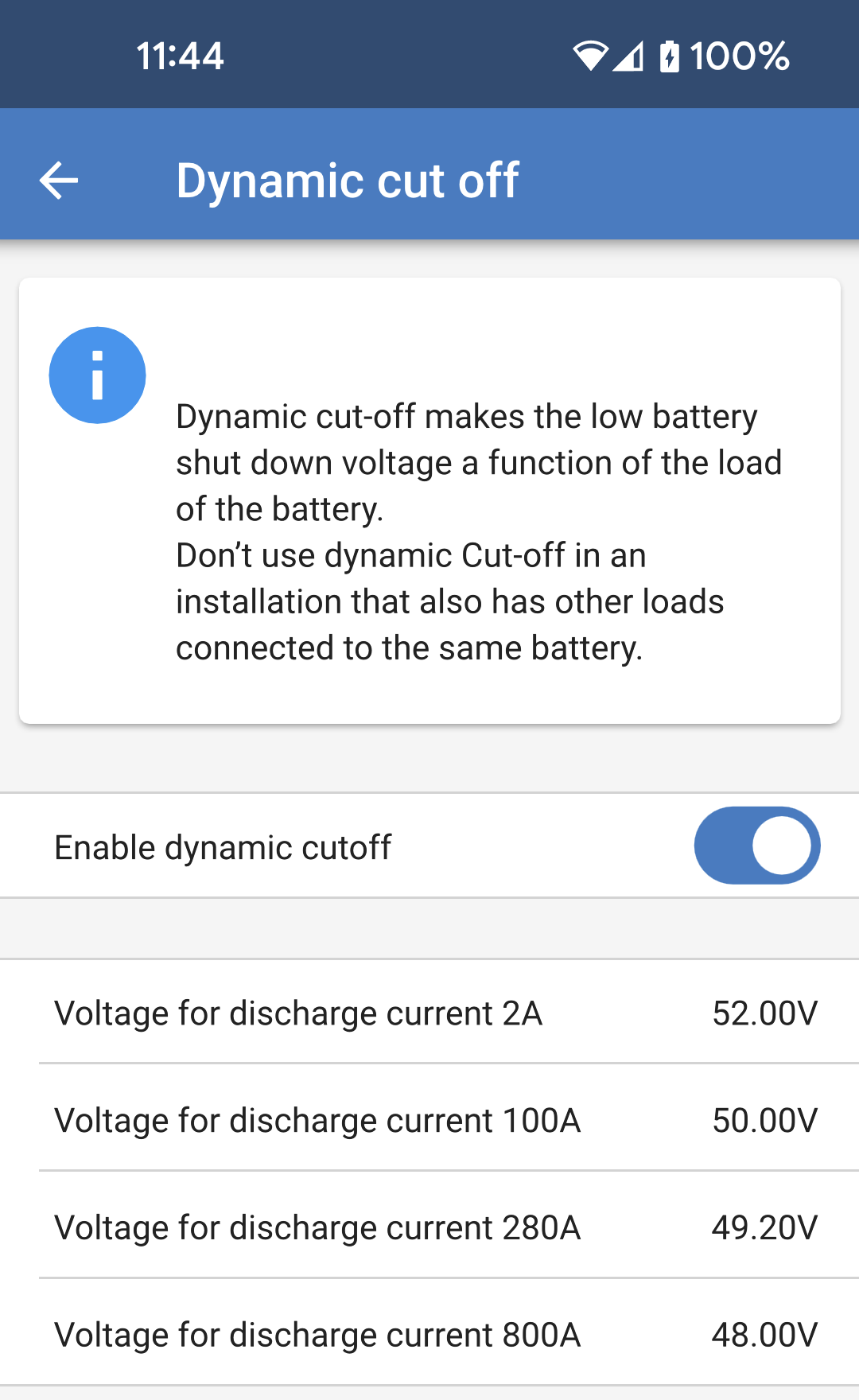

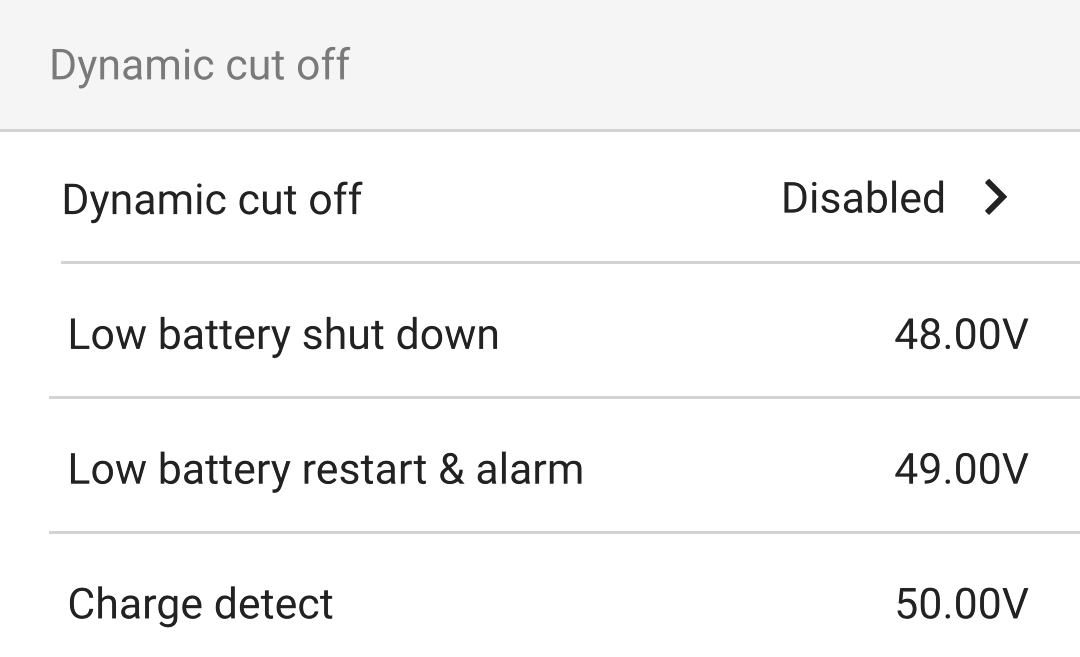

Dynamische Abschaltung:
|
Die Einstellungsseite für die dynamische Abschaltung wird angezeigt, wenn sie im Abschnitt Dynamische Abschaltung wie oben aktiviert ist. Die Entladestromwerte hängen von der Batteriekapazität ab. Es ist wichtig, dass die Batteriekapazität richtig eingestellt ist, damit die Entladestromwerte für die Installation relevant sind.
|

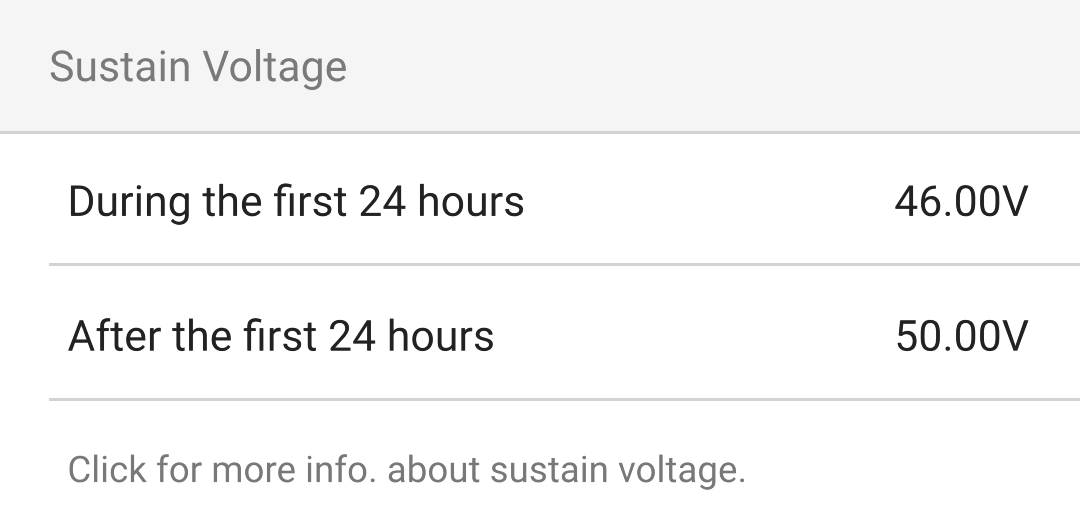

Spannung zur Aufrechterhaltung Wenn die Batteriespannung aufgrund mangelnden Aufladens sehr niedrig wird, besteht eine gute Chance, dass die Batterien beschädigt werden. Selbst kleine Lasten können die Batteriespannung so stark verringern, dass die Batterie nicht mehr zu retten ist. Der Aufrechterhaltungsmechanismus hilft, Schäden an der Batterie zu verhindern, indem er durch eine Erhaltungsladung dafür sorgt, dass die Batteriespannung nicht weiter sinkt.
Klicken Sie hier für weitere Informationen zur Spannung zur Aufrechterhaltung: Tippen Sie auf dieses Feld, um ein Popup-Fenster mit weiteren Informationen zur Funktionsweise der Erhaltungsspannung aufzurufen. |

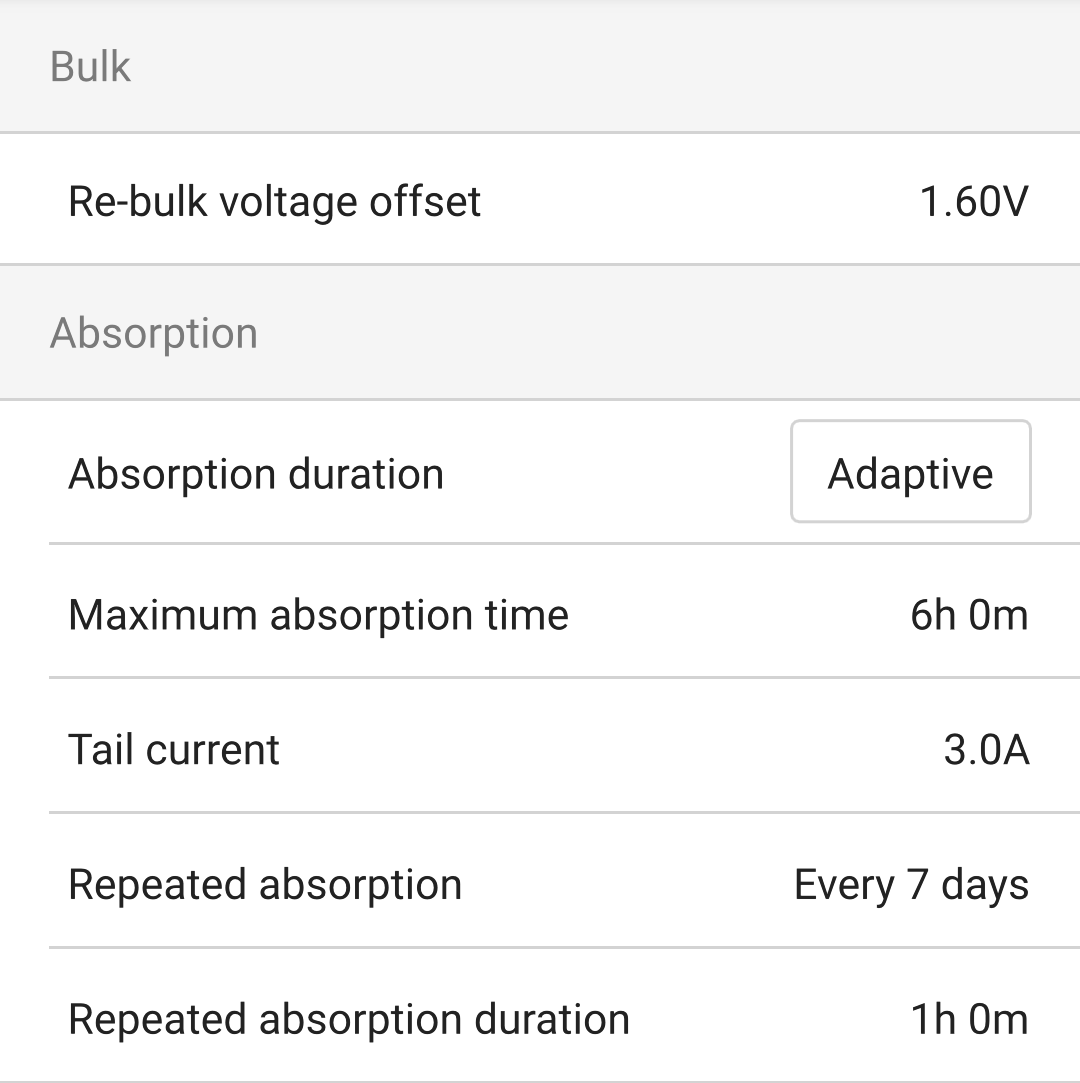

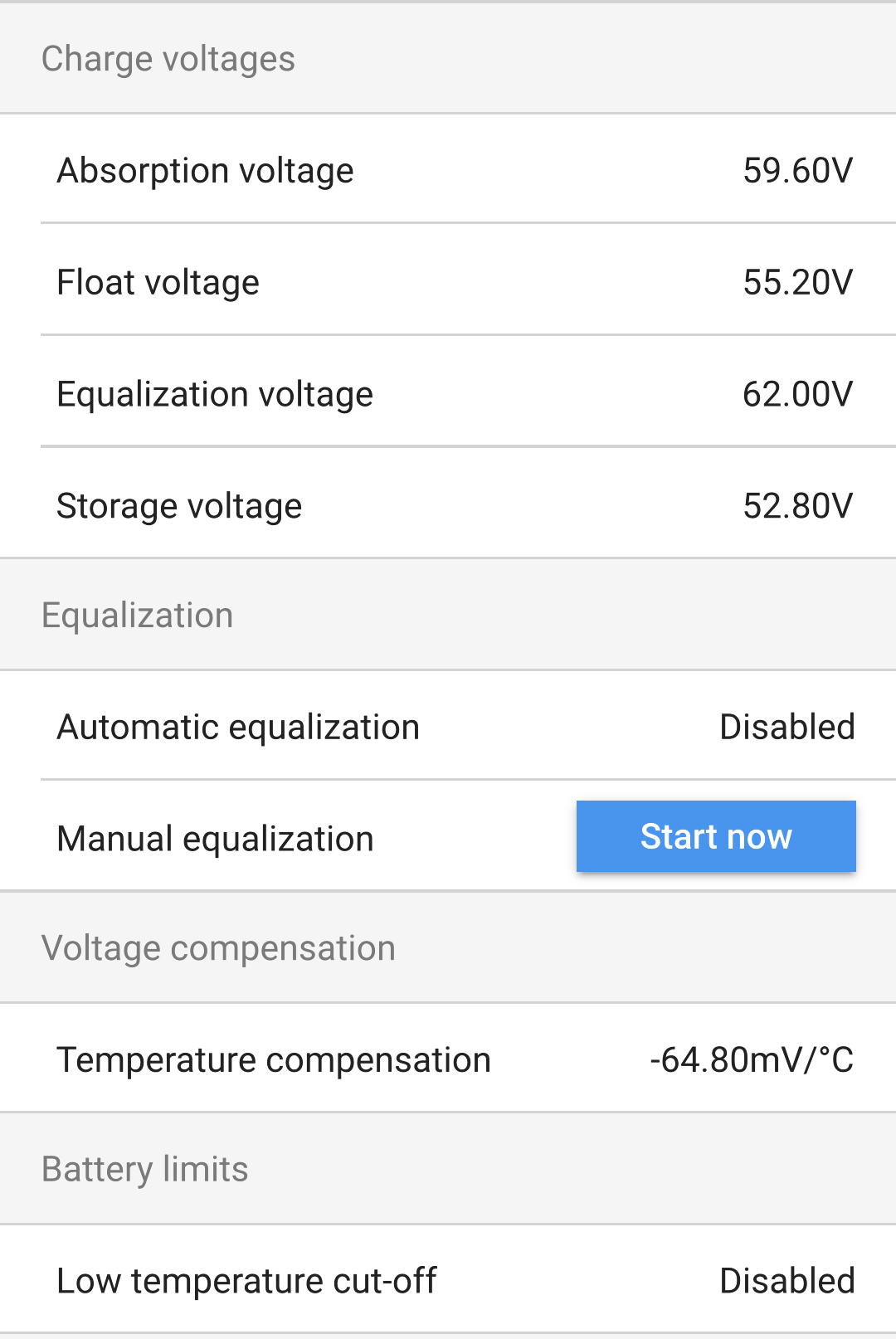

Ladespannungen:
Zellenausgleich:
Spannungsausgleich:
Batteriegrenzwerte:
|
Wenn der „Expertenmodus“ aktiviert ist, werden die folgenden zusätzlichen Einstellungen verfügbar: Konstantstrom:
Konstantspannung:
|

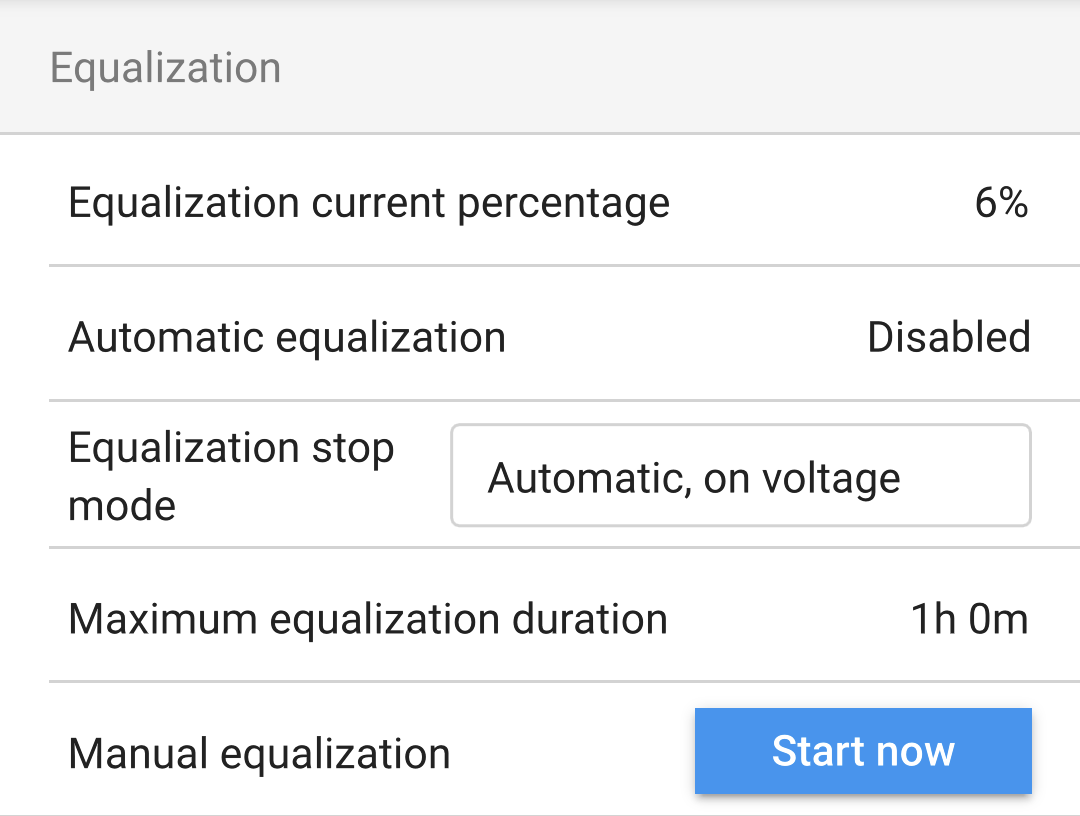

Zellenausgleich:
|

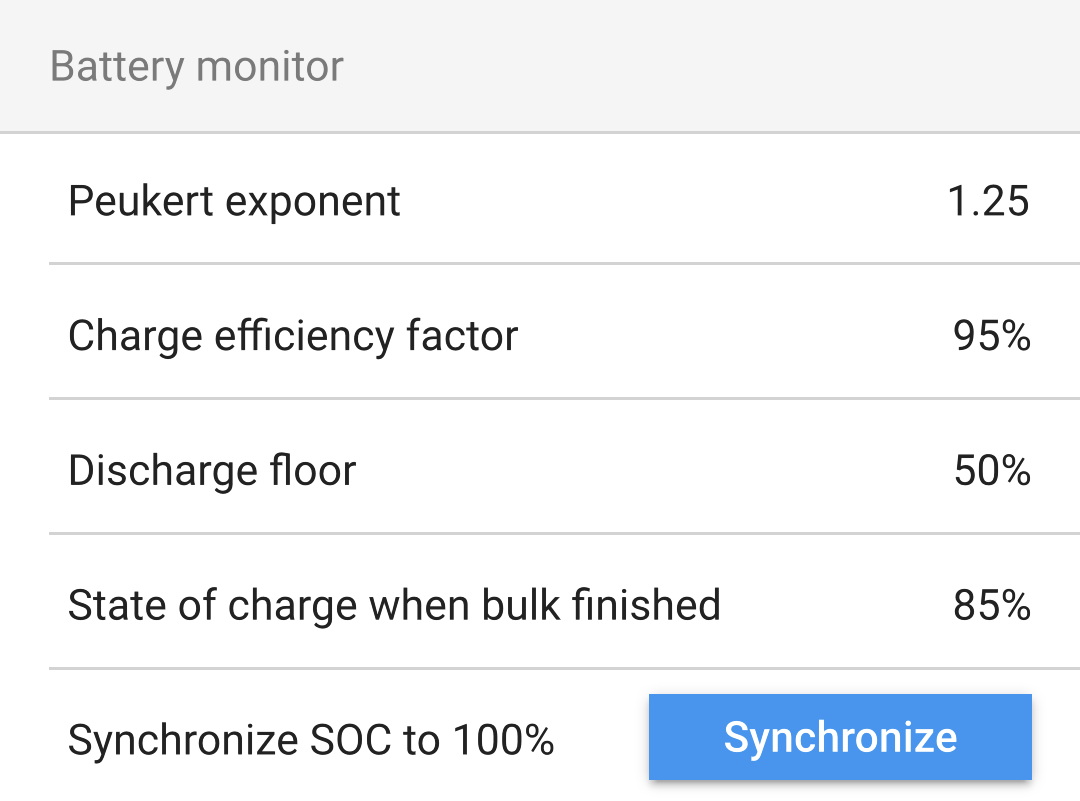

Batteriemonitor:
|

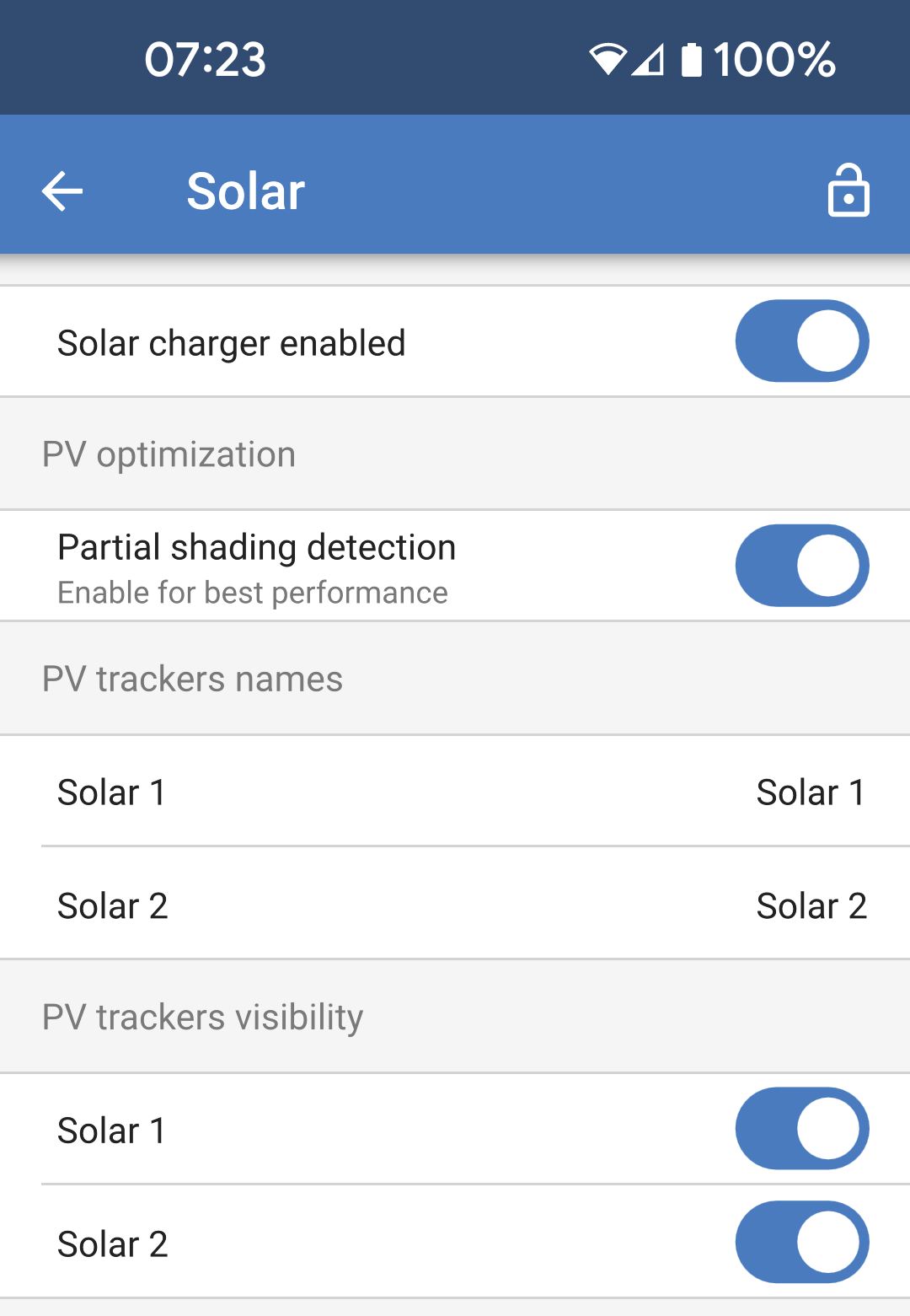

5.8. Solar
Auf dieser Seite können Sie den Algorithmus zur Erkennung von Teilverschattungen einstellen und jedem Tracker einen eigenen Namen geben. PV-Optimierung:
Namen der PV-Tracker:
|

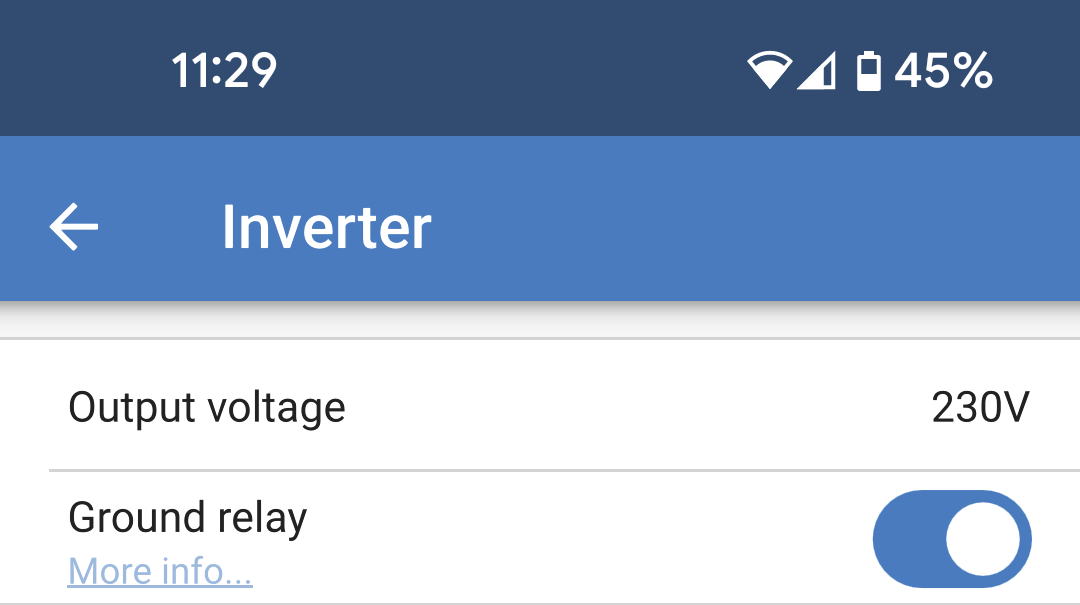

5.9. Wechselrichter
Ändern Sie hier die Einstellungen für den Wechselrichter.
|
5.10. Ein/Aus
Zusätzlich zum physischen Ein-/Ausschalten stehen hier weitere Modi zur Verfügung.
Anmerkung
Der physische Schalter zum Ein-/Ausschalten sollte sich in der Position „Ein“ befinden. Die folgenden Menüoptionen können die Position „Ein“ des physischen Schalters außer Kraft setzen.

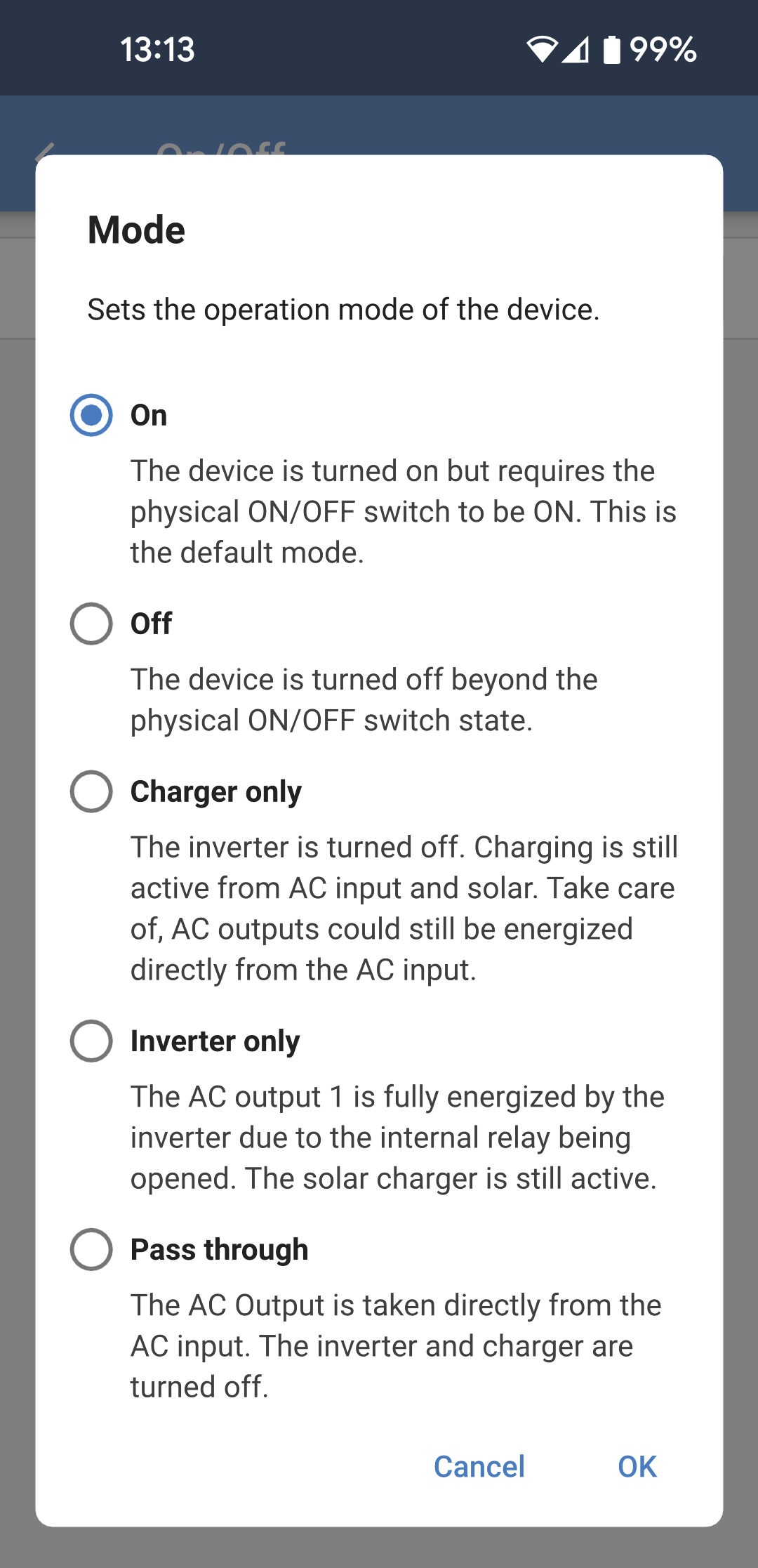

Modus: Tippen Sie auf das Kästchen rechts, um den Betriebsmodus des Multi RS Solar zu ändern. |
Die folgenden Optionen stehen im Popup-Menü zur Verfügung:
|

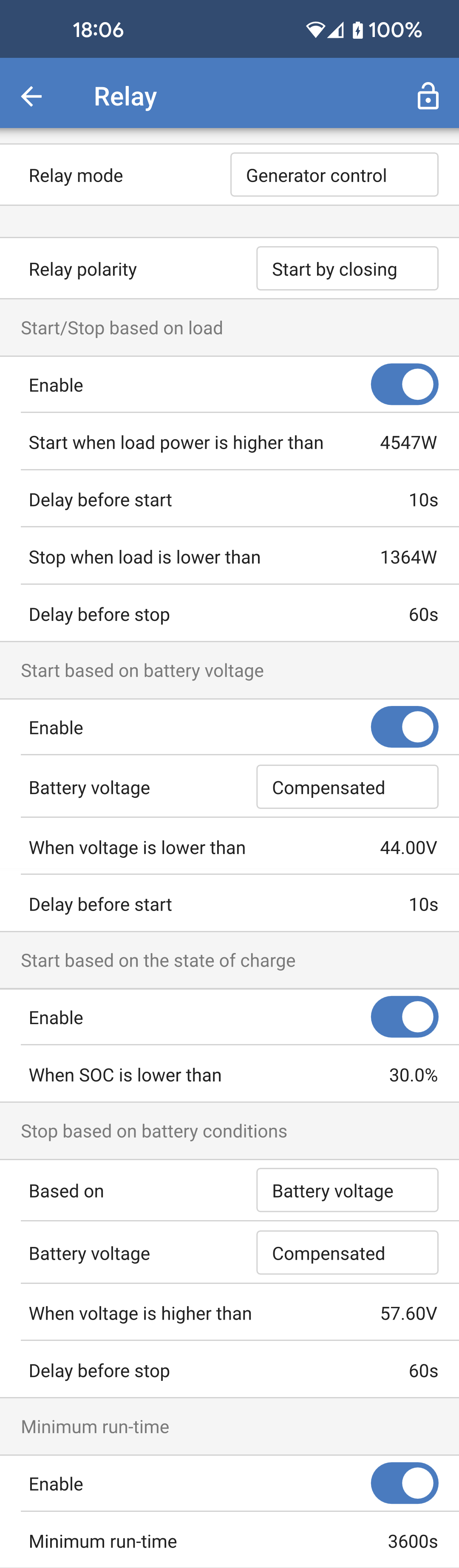

5.11. Relais
Ein programmierbares Relais ist in der Multi RS Solar verfügbar. Die Kontakte sind über die Anwender-E/A-Klemmen zugänglich. Die Pinbelegung finden Sie in der Tabelle Anwender-E/A-Funktionen.

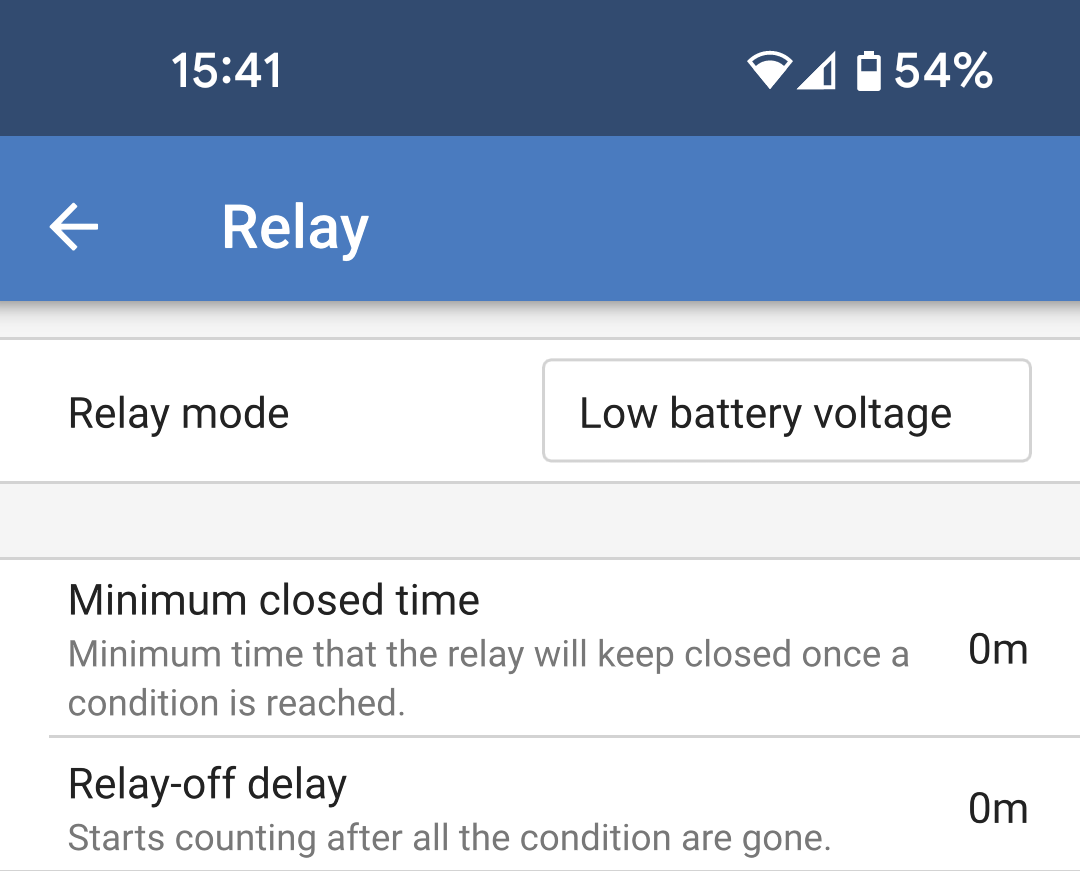

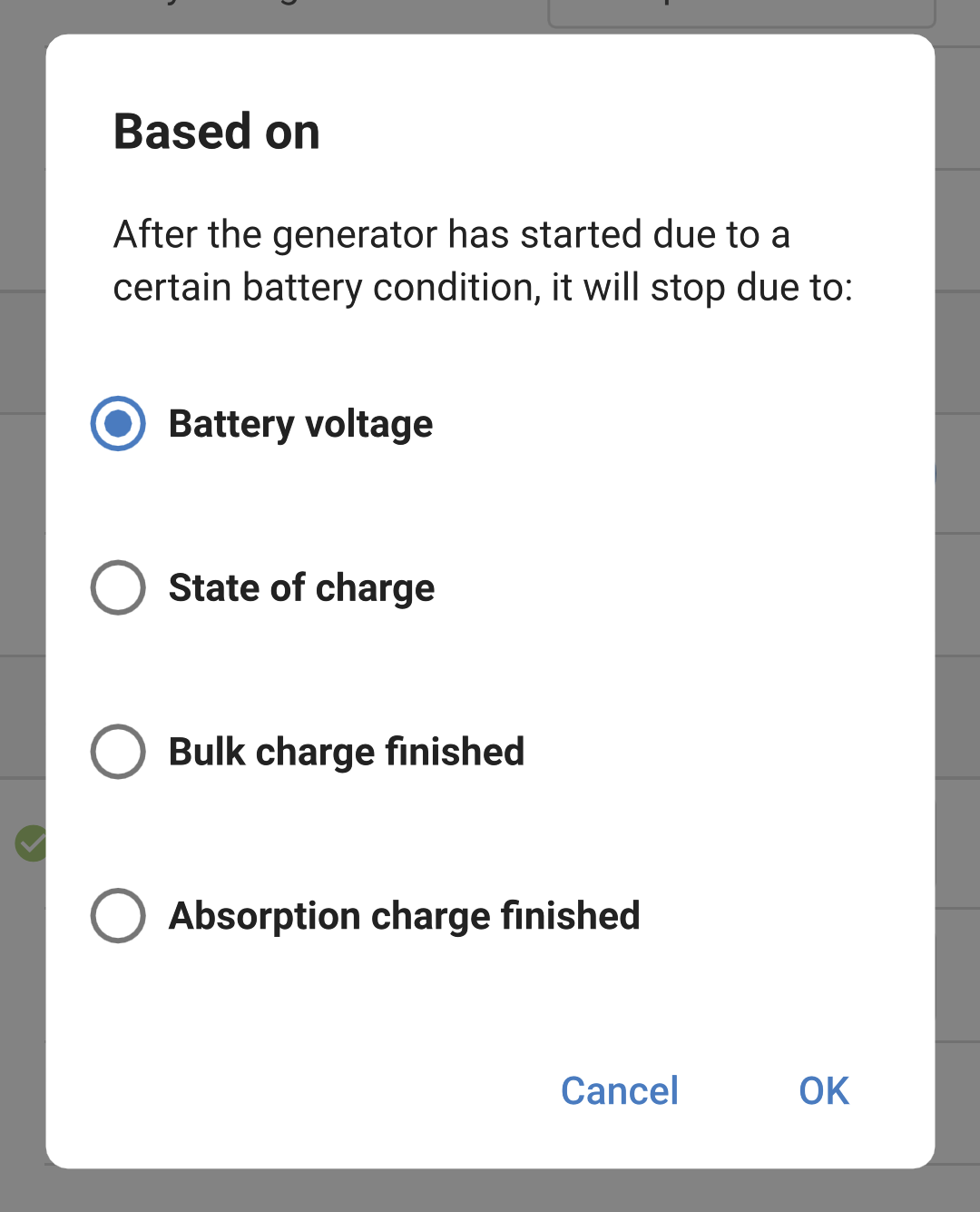

Einige der Optionen ermöglichen zusätzliche Einstellungen, damit die Relaiskontakte für eine Mindestzeit oder eine Zeitspanne nach dem Aufheben eines Zustands geschlossen bleiben.
|

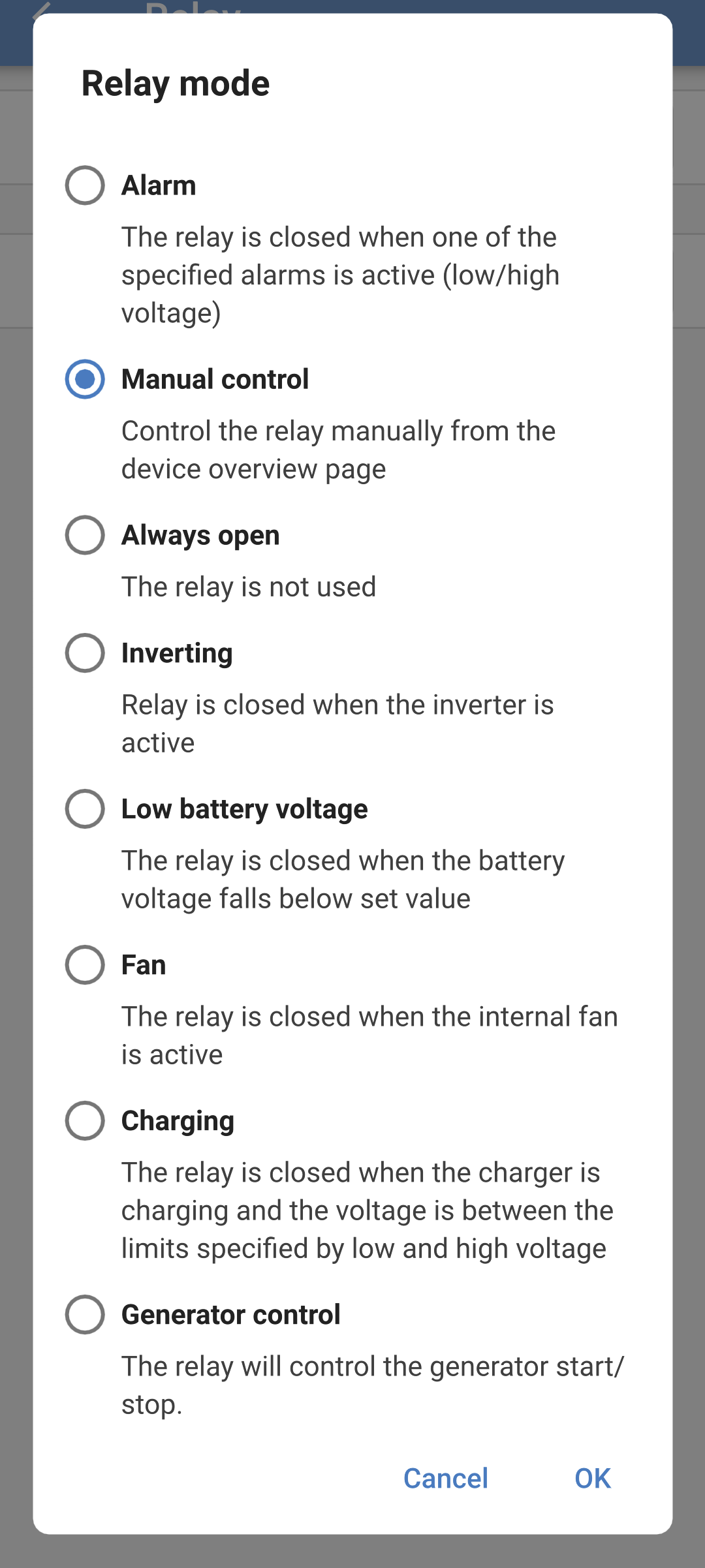

Sie können einen von mehreren Relaismodi aus der Liste auswählen:
|
|
|

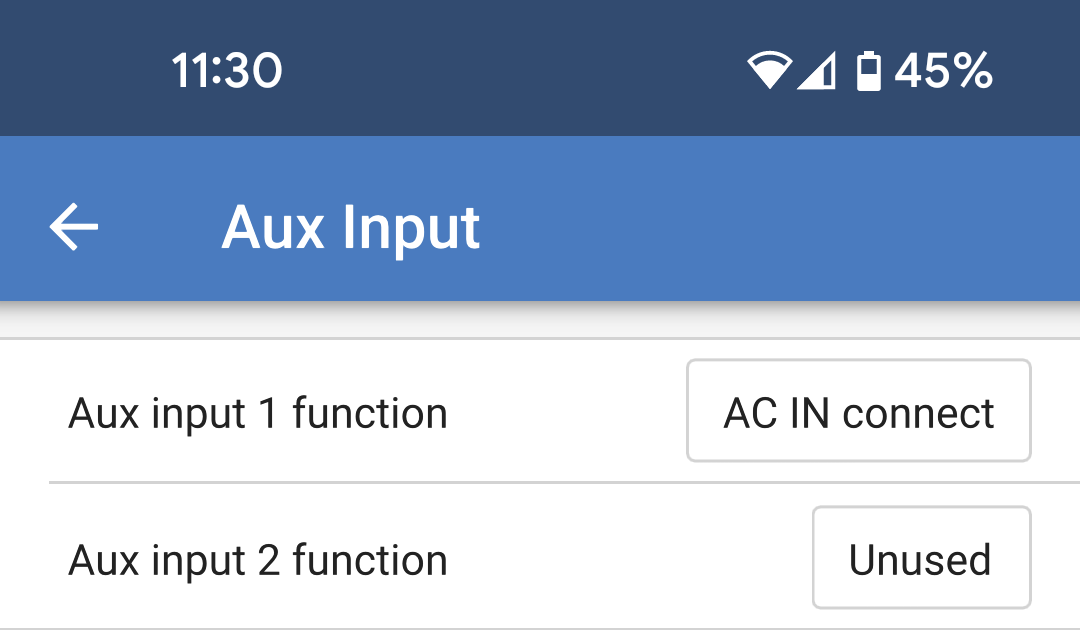

5.12. Zusatzeingang

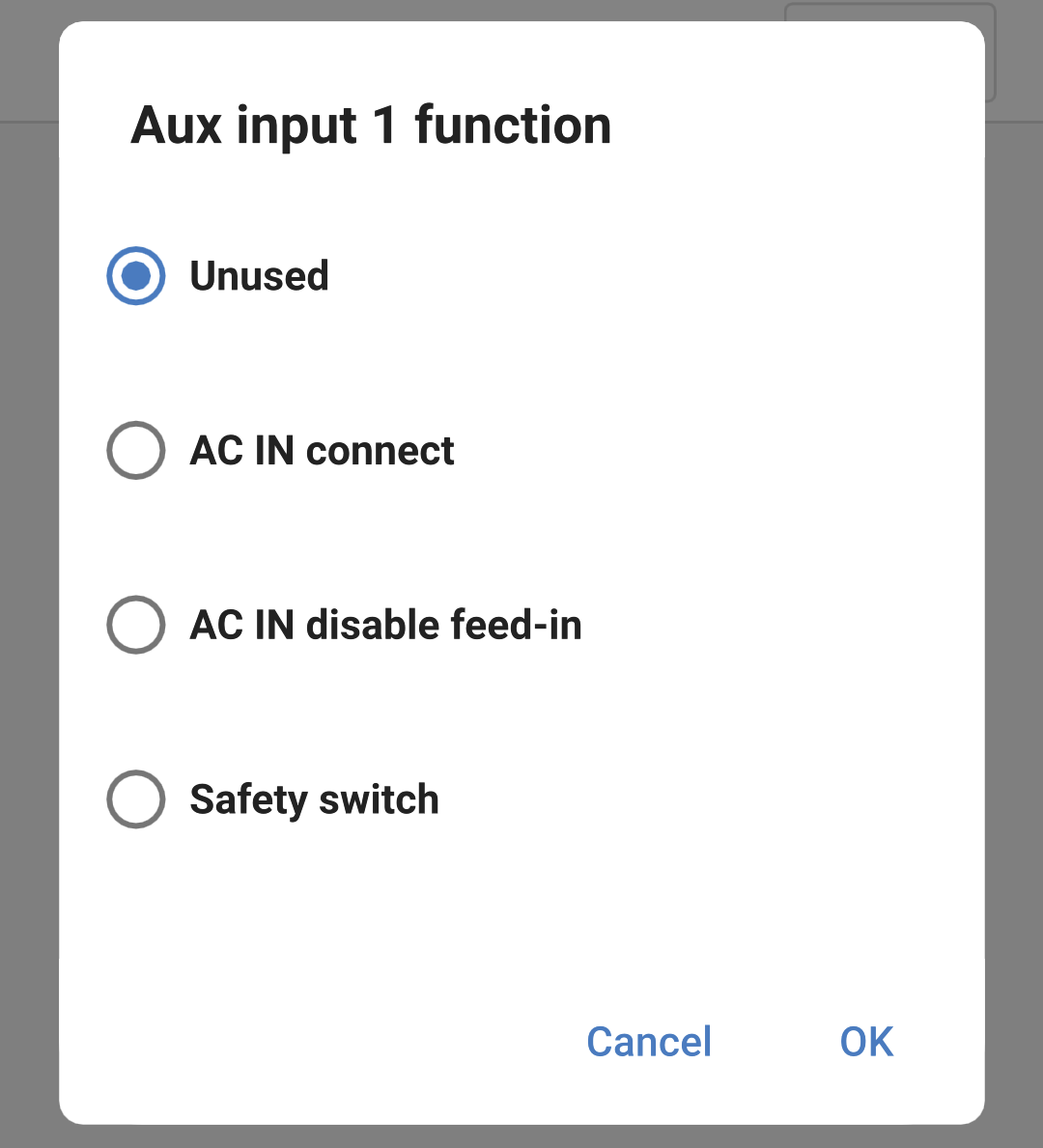

Über den Steckverbinder für die Anwender-E/A-Klemme stehen zwei Zusatzeingänge zur Verfügung. Diese sind mit AUX_IN1 und AUX_IN2 beschriftet und entsprechen den in den Einstellungen für den Zusatzeingang definierten. Jedem Eingang können verschiedene Funktionen zugewiesen werden. Wenn die gleiche Funktion auf beide Eingänge angewendet wird, müssen beide aktiv sein, bevor eine Aktion ausgeführt wird. Standardmäßig sind diese deaktiviert. Tippen Sie auf das Kästchen rechts neben einem der Zusatzeingänge, um eine Funktion auszuwählen. |
Wählen Sie eine der Optionen aus dem Popup-Fenster aus.
|

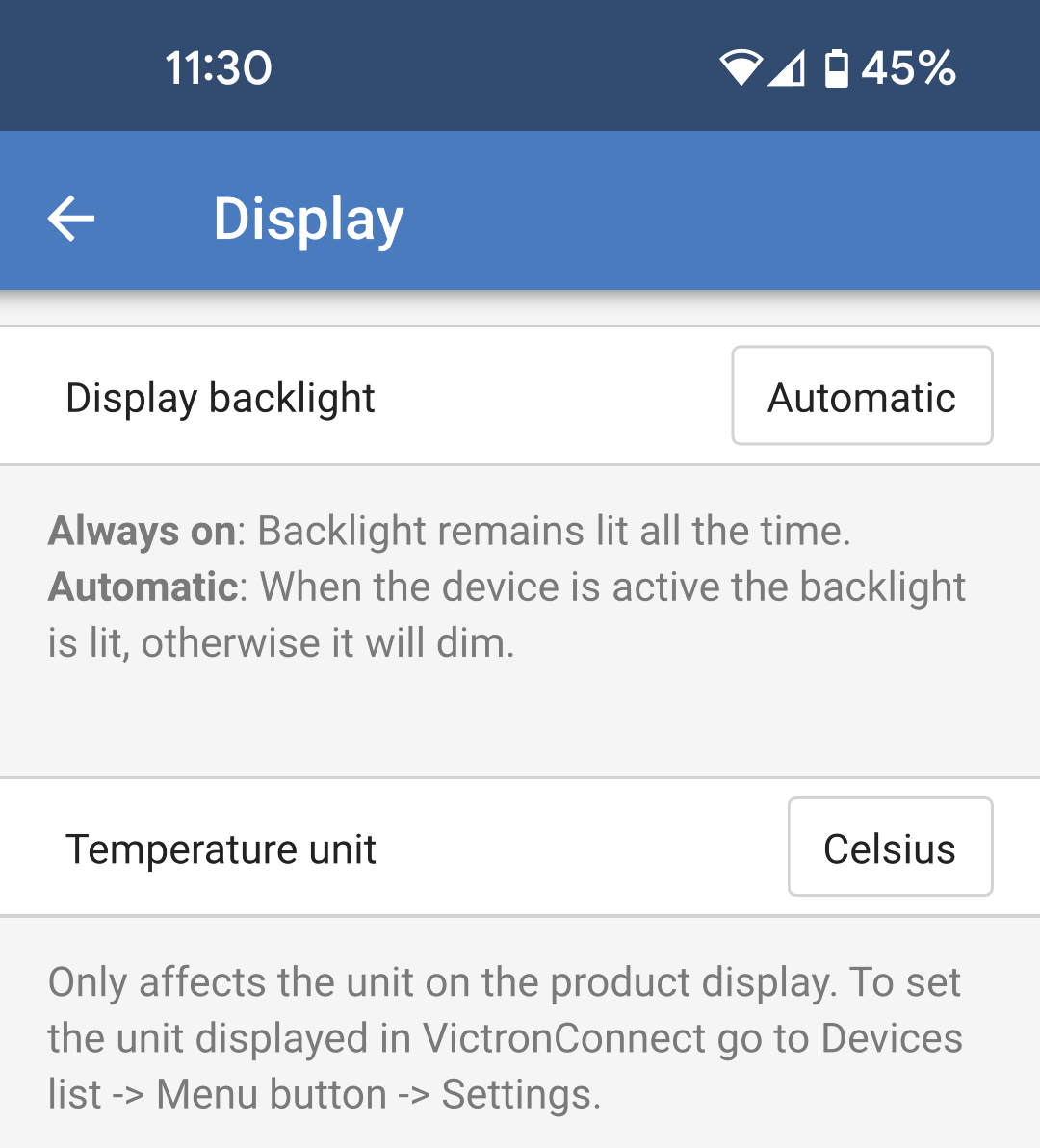

5.13. Display
Diese Einstellungen legen das Verhalten der LCD-Hintergrundbeleuchtung auf dem vorderen Paneel und die Temperatureinheit fest, die angezeigt wird.
|
5.14. Wechselstromeingangssteuerung
Der Wechselstromeingang der Multi RS Solar kann so eingerichtet werden, dass er unter verschiedenen Bedingungen an den eingehenden Wechselstromanschluss angeschlossen werden kann Das bedeutet, dass Wechselstromlasten, die höher sind als das, was der Wechselrichter liefern kann, weiterhin über den Wechselstromeingang mit Strom versorgt werden. AnmerkungWenn Sie den bedingten Anschluss des Wechselstromeingangs aktivieren, wird der Wechselstromeingang getrennt. Es wird nur dann ein Anschluss hergestellt, wenn eine der Bedingungen erfüllt ist.
Lastbedingung:
|

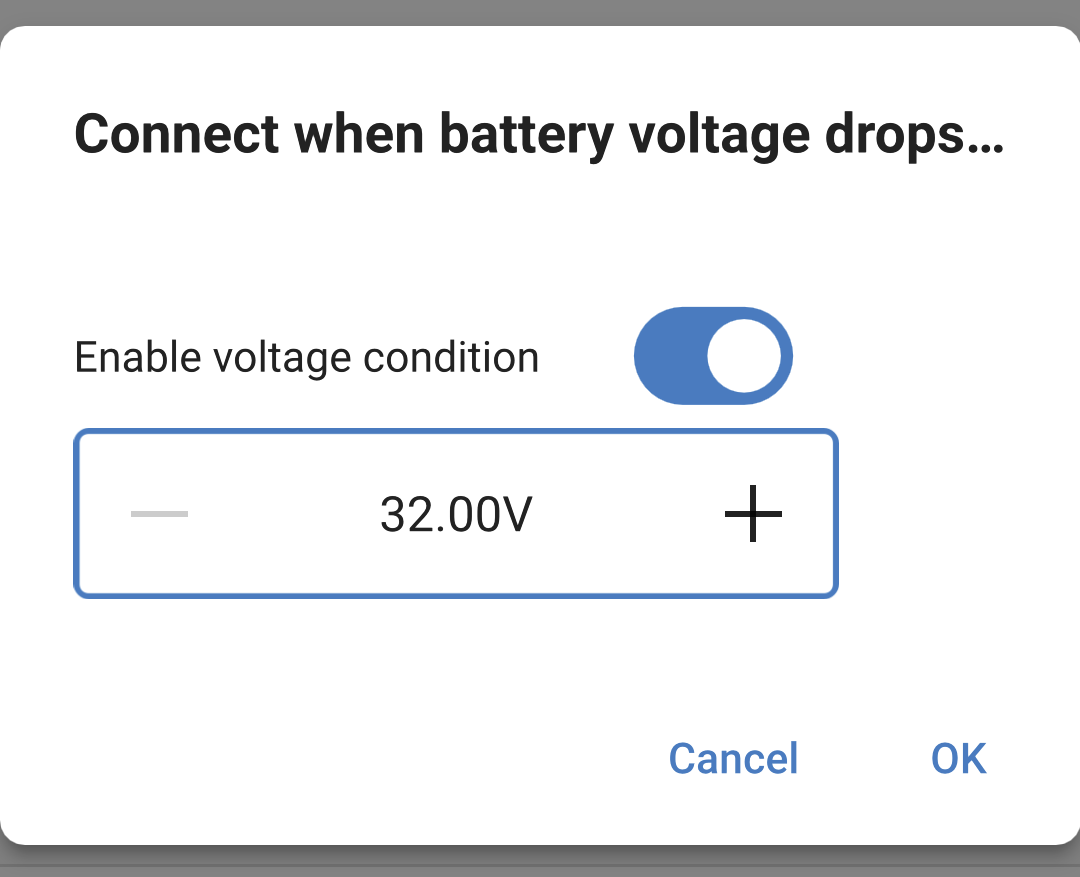

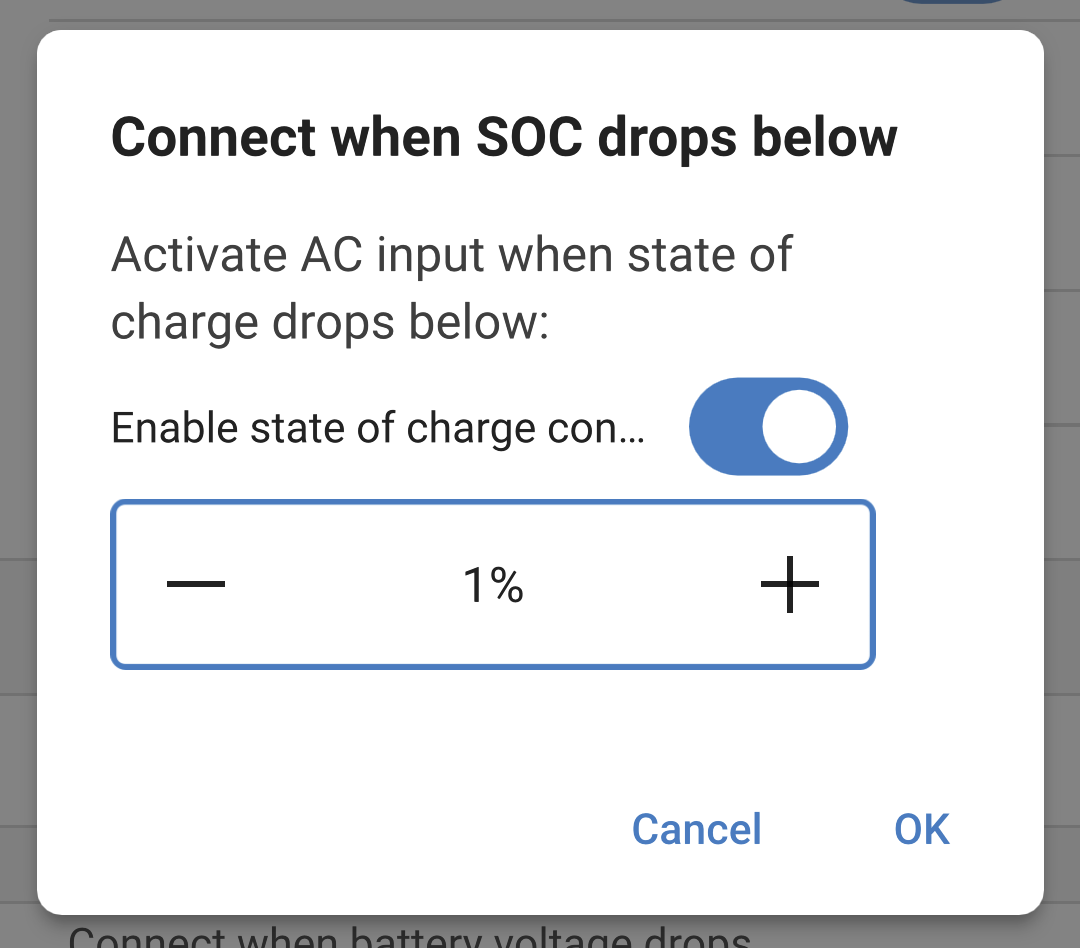

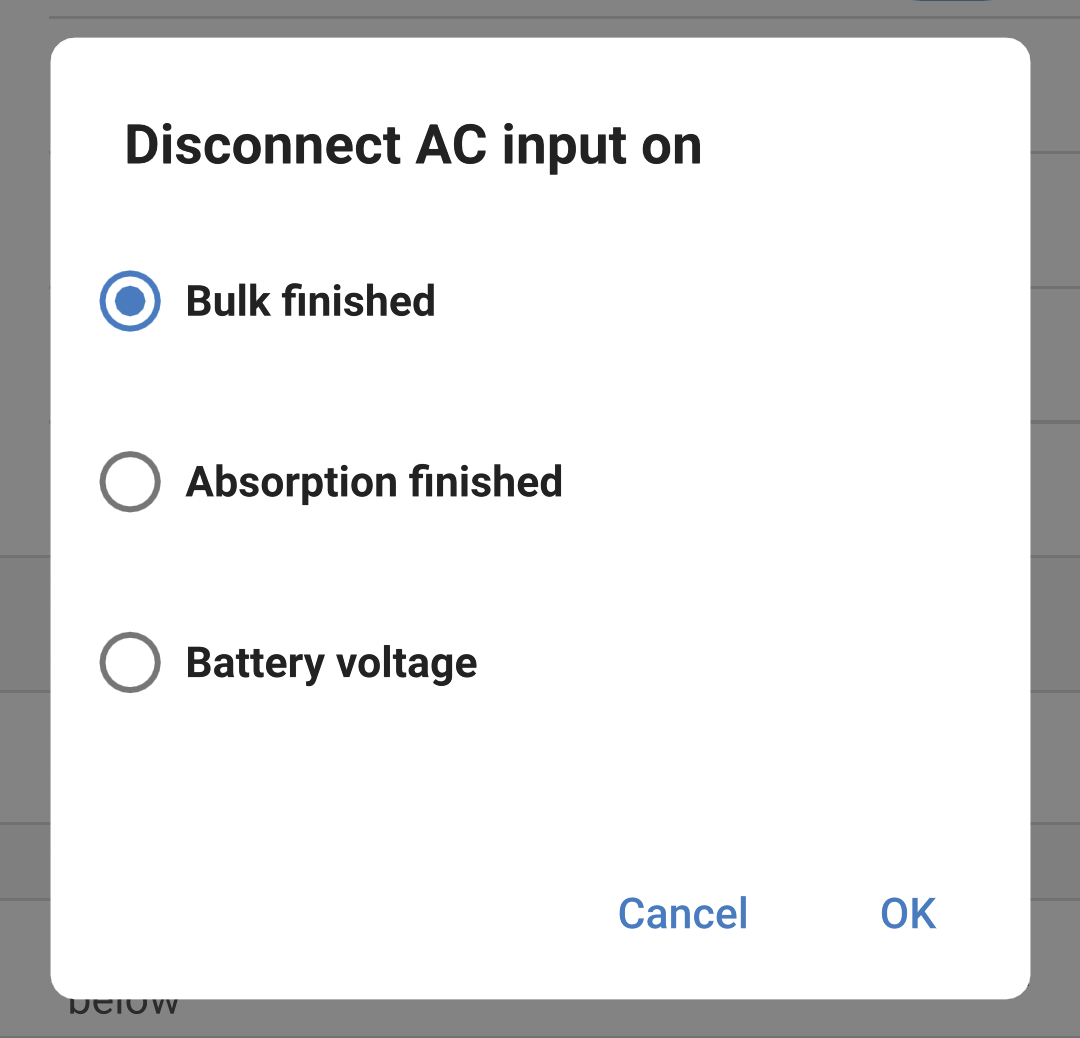

Batteriebedingungen:
|
|
|

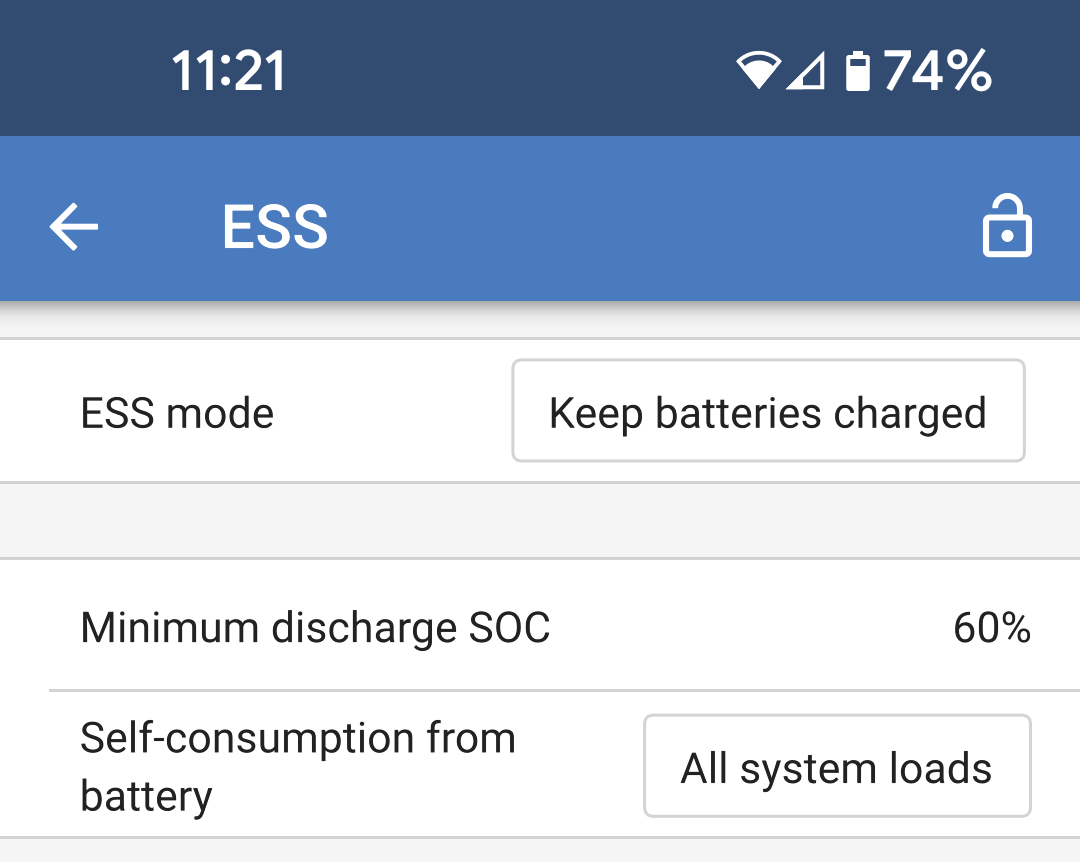

5.15. ESS
In manchen Fällen möchte der Benutzer lieber nur bei Bedarf zum Laden der Batterien verwenden und stattdessen die Batterien entladen lassen, um die Verbraucher zu versorgen und die Batterien über die Solaranlage aufzuladen.
Für diese Flexibilität gibt es mehrere mögliche Konfigurationsoptionen.
Die ESS-Einstellungen sind sofort verfügbar, ohne dass ein Assistent installiert werden muss.
Das ESS ist auf einen Wechselstromeingang angewiesen, sodass es in einem netzunabhängigen System keine nützliche Funktionalität bietet.
Anmerkung
Die ESS-Einstellungen für den Multi RS Solar können nur über VictronConnect geändert werden, wie unten dargestellt.
Die Funktionalität des ESS-Menüs eines GX-Geräts ist aktuell begrenzt.
Von VRM gibt es aktuell keine ESS-Steuerung.
Wenn ein AC-Eingang an einen Multi RS Solar angeschlossen wird, beginnt das Ladegerät werkseitig mit dem Laden der Batterien bis zur maximalen Wechselstromeingangsstrom- und Ladestromgrenze. Wir nennen diesen werkseitigen Standardmodus „Batterien geladen halten“.
|

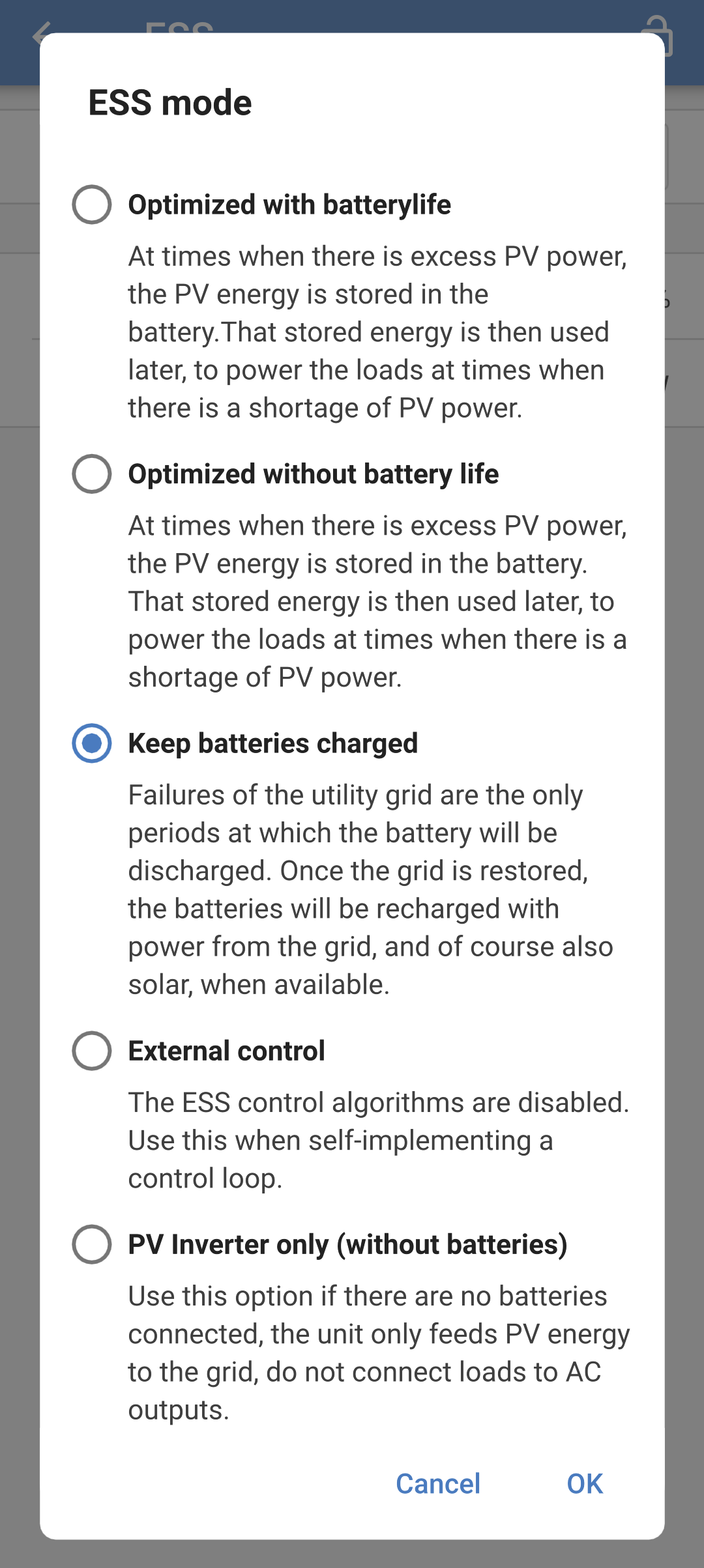

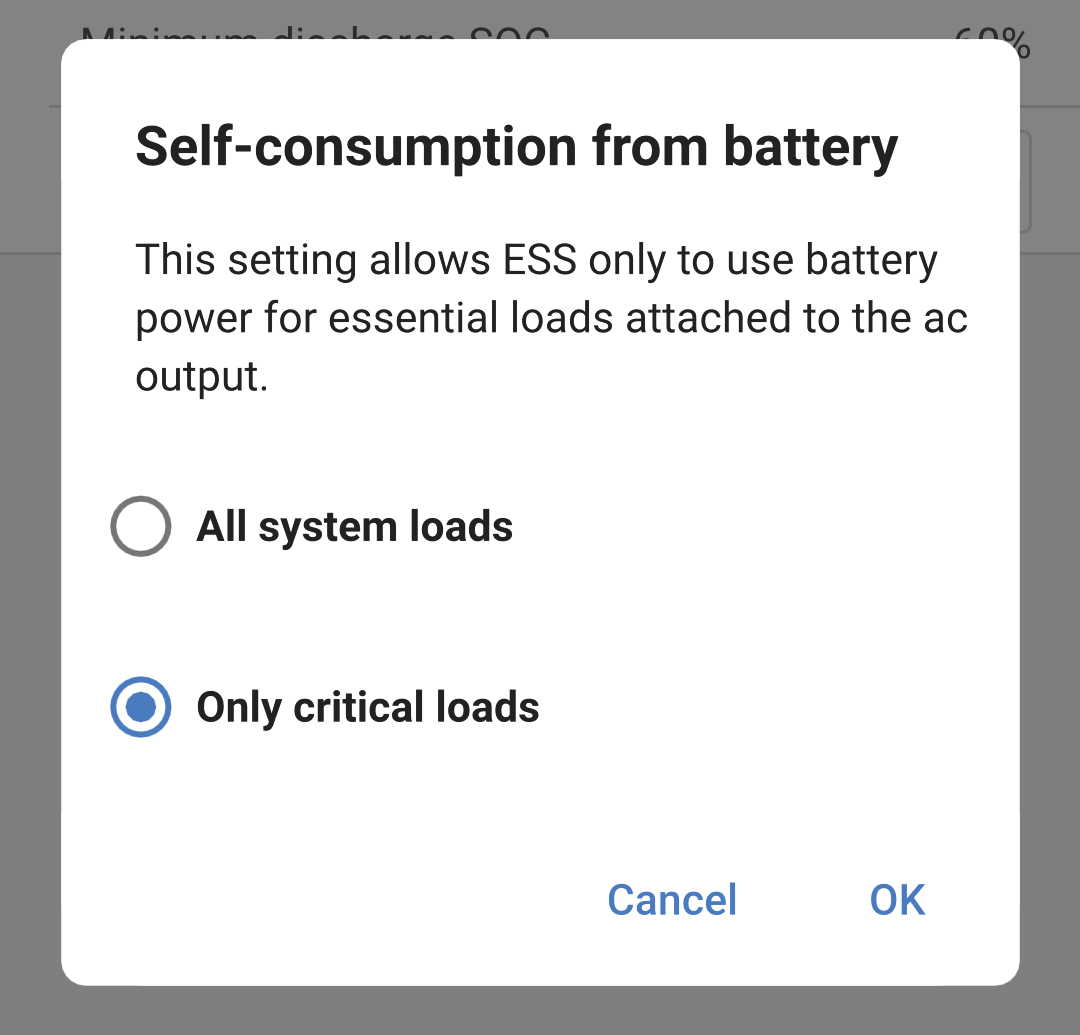

Im Popup-Fenster des ESS-Modus stehen vier Optionen zur Auswahl.
|

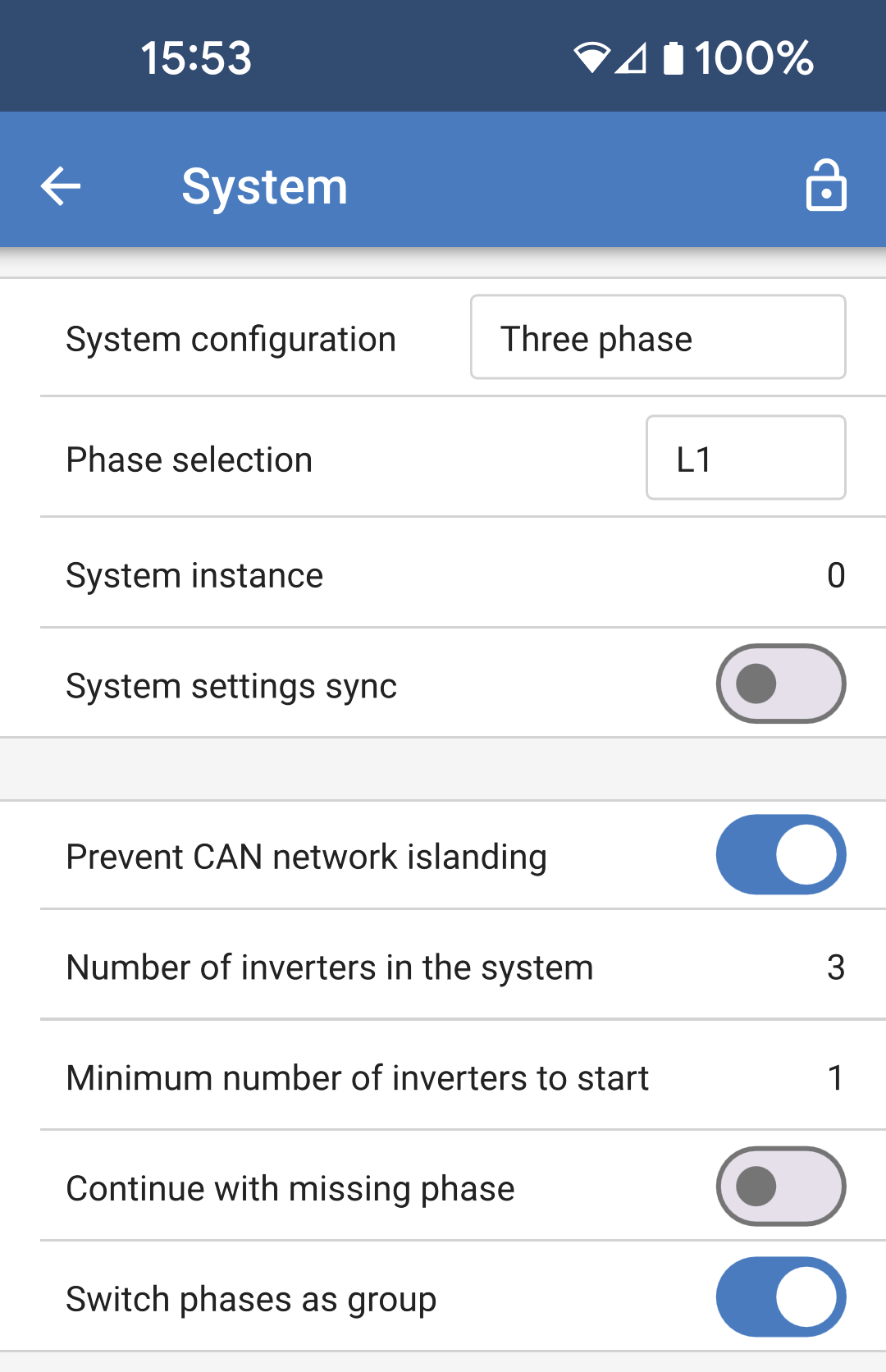

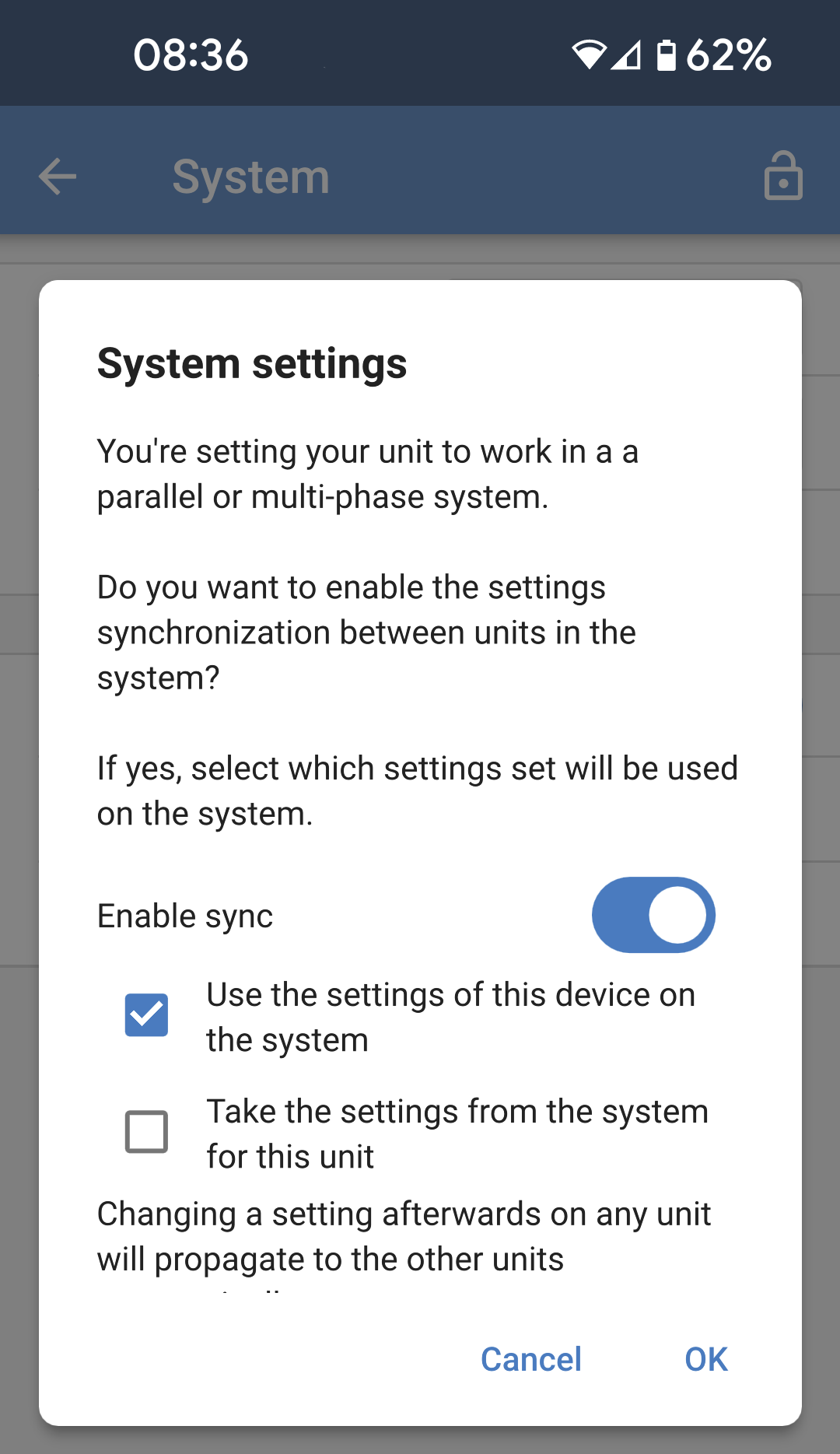

5.16. System
Auf der Seite „System“ können Sie einen Multi RS Solar einrichten, wenn dieser Teil eines dreiphasigen Systems sein soll. Standardmäßig funktioniert es als Einzelgerät im Standalone-Modus. AnmerkungDer Multi RS Solar kann nur als Standalone- oder Drei-Phasen-Gerät konfiguriert werden. Eine parallele Konfiguration ist aktuell nicht möglich.
|
