Multi RS Solar

Neben dem üblichen unterbrechungsfreien Ausgang (AC-Out-1) gibt es einen zusätzlichen Ausgang (AC-Out-2), der jedoch die Last im Fall von einer ausschließlichen Batteriestromversorgung abschaltet. Beispiel: ein Elektroboiler der ausschließlich mit vorhandenem AC-Eingang betrieben werden darf. Für AC-Out-2 gibt es mehrere Anwendungen.

Das Produkt kann einen sehr großen Ladestrom kann. Das bedeutet für den Wechselstromeingang eine starke Belastung. Aus diesem Grund kann ein maximaler Strom eingestellt werden. Das Produkt berücksichtigt dann andere Stromverbraucher und verwendet nur noch „überschüssigen“ Strom zum Laden.

Diese Funktion erweitert das Prinzip von PowerControl um eine weitere Dimension, die es dem Produkt ermöglicht, die Kapazität der alternativen Stromquelle zu ergänzen. Wird die Spitzenleistung oft nur für einen begrenzten Zeitraum benötigt, sorgt das Produkt dafür, dass eine unzureichende AC-Eingangsleistung sofort durch die Leistung der Batterie kompensiert wird. Wenn die Last sinkt, wird die überschüssige Leistung zum Aufladen der Batterie verwendet.

The Multi RS can provide throughput of up to 50 A to the loads. The AC input relays are limited to 50 A (Multi RS - 2 tracker), and the inverter can contribute up to 25 A continuous at best conditions (when it gets hotter this figure will be reduced).

Dieser Strom wird von der Batterie und/oder der Gleichstrom-PV geliefert (der Gleichstrom-PV-Strom muss ebenfalls den Wechselrichter durchlaufen, bevor er die Wechselstromlasten erreicht).

Alle programmierbaren Einstellungen für dieses Produkt lassen sich entweder über ein Mobiltelefon oder einen Computer (Windows erfordert VE.Direct auf USB-Dongle) mithilfe der kostenlosen VictronConnect-Software anpassen, die im App Store Ihres Geräts oder unter www.victronenergy.com erhältlich ist.

Das Gerät verfügt über ein programmierbares Relais. Das Relais kann für verschiedene andere Funktionen wie z. B. als Generator-Startrelais umprogrammiert werden.

Das Gerät verfügt über 2 analoge/digitale Eingangs-/Ausgangs-Ports.

Diese Ports lassen sich für verschiedene Zwecke nutzen. Eine Anwendung besteht in der Übertragung mit dem BMS einer Lithium-Ionen-Batterie.

Siehe Anhang

Die ideale Lösung, wenn das Produkt Teil eines Hybridsystems ist (Wechselstromeingang, Wechselrichter/Ladegeräte, Speicherbatterie und alternative Energie). Der eingebaute Batterie-Monitor kann so eingestellt werden, dass er das Relais ein- und ausschaltet:

Hervorragender Wirkungsgrad als Wechselrichter/Ladegerät – Maximale Effizienz von 96 %. Der Wechselrichter ist kurzschlussfest und vor Überhitzen (ob nun durch Überlastung oder durch die Umgebungstemperatur hervorgerufen) geschützt.

Ultra-schnelles Maximum Power Point Tracking (MPPT) - Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein schneller MPPT- Algorithmus den Energieertrag im Vergleich zu P WM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.

Fortschrittliche Maximum Power Point Erkennung bei Teilverschattung. - Im Falle einer Teilverschattung können auf der Strom-Spannungskurve zwei oder mehr Punkte maximaler Leistung (MPP) vorhanden sein. Herkömmliche MPPTs neigen dazu, sich auf einen lokalen MPP einzustellen. Dieser ist jedoch womöglich nicht der optimale MPP. Der innovative Algorithmus des SmartSolar Gerätes wird den Energieertrag immer maximieren, indem er sich auf den optimalen MPP einstellt.

Wenn externe PV-Wechselrichter an den Ausgang des Wechselrichters angeschlossen werden, wird die überschüssige Solarenergie zum Aufladen der Batterien verwendet. Sobald die Konstantspannung der Batterie erreicht ist, wird der Strom durch Verschieben der Ausgangsfrequenz nach oben reduziert. Diese Frequenzverschiebung erfolgt automatisch und erfordert keine Konfiguration des Multi RS Solar, allerdings kann eine zusätzliche Konfiguration des PV-Wechselrichters erforderlich sein.

Diese Funktion wird für den Batterieüberladungsschutz und die Solarunterstützung verwendet.

Der Multi RS Solar erlaubt kein vollständiges Laden der Batterie von einem Wechselrichter auf einen Ladezustand von 100 %.

Es handelt sich dabei um eine Sicherheitsvorkehrung, um eine Überladung der Batterie zu verhindern, wenn der PV-Wechselstromausgang nicht schnell genug angepasst werden kann, um eine Abschaltung des Systems zu verhindern. Beim Laden mit PV-Wechselstrom bleibt also noch etwas Kapazität in der Batterie übrig, um diesen Überschuss aufzunehmen.

Um eine vollständige Ladung mit Solarstrom zu erreichen, schließen Sie die PV-Anlage an das interne MPPT-Solarladegerät oder ein anderes Gleichstrom-MPPT an.

Hohe Spitzenleistung – Der Wechselrichter kann eine maximale Wechselstromausgangsleistung von 9000 W oder 50 A Wechselstrom für 3 Sekunden liefern. Dies ermöglicht einen reibungslosen Betrieb beim Starten von Motoren und anderen anspruchsvollen Spitzenlasten.

Fortlaufende Leistungsabgabe mit Solarverstärkung –Die fortlaufende Ausgangsleistung bei 25 °C Umgebungstemperatur, bei 52 VDC, beträgt 5300 W. In Kombination mit der Solarenergie aus dem eingebauten MPPT erhöht sich diese Leistung um etwa 10 % auf 5800 W.

Isolierte PV- Anschlüsse für zusätzliche Sicherheit - Vollständige galvanische Isolation zwischen PV- und Batterieanschlüssen bietet zusätzliche Gesamtsystemsicherheit.

Temperaturgeschützt - Überhitzungsschutz und Lastminderung bei hohen Temperaturen.

VE.Direct- Anschluss und zwei VE.Can- Anschlüsse

Der Multi RS Solar unterstützt nur eine Datenverbindung zu einem GX-Gerät (d. h. Cerbo GX) über den VE.Can-Anschluss, nicht aber über den VE.Direct-Anschluss. Mit dem VE.Direct-Anschluss kann ein GlobalLink 520 zur Fernüberwachung oder ein USB-VE.Direct-Dongle für den Zugang zu VictronConnect über einen Windows-Computer angeschlossen werden.

Gerätedisplay

Ein 4-zeiliges hintergrundbeleuchtetes LCD-Display zeigt Betriebsinformationen wie Batteriestand, Solarertrag und Systemsymbole an.

Benutzer-E/ A-Verbinder:

Bluetooth Smart integriert

Die drahtlose Lösung zur Einrichtung, Überwachung und Aktualisierung des Reglers mit Apple- und Android-Smartphones, Tablets oder anderen kompatiblen Geräten.

Konfigurieren und Überwachen mit VictronConnect

Konfigurieren Sie das Gerät mit der VictronConnect-App. Verfügbar für iOS, Android-Geräte sowie MacOS- und Windows-Computer. Für Windows-Systeme ist ein VE.Direct-USB-Zusatzgerät erforderlich; geben Sie VictronConnect in das Suchfeld auf unserer Website ein und sehen Sie sich die VictronConnect Download-Seite für weitere Einzelheiten an.

Die Batterien können mit Hilfe des eingebauten MPPT-Solarreglers, einer an den Wechselstromeingang angeschlossenen Wechselstromversorgung oder eines an den Wechselstromausgang angeschlossenen PV-Netzwechselrichters mit Solarenergie geladen werden. Der eingebaute MPPT hat eine Leistungsbegrenzung von 6000 W total - 3000 W per tracker. Wenn ein zusätzlicher PV-Netzwechselrichter angeschlossen ist (max. 5000 W), ist der maximale Gesamtladestrom auf 100 A begrenzt. Der maximale Ladestrom von 100 A reduziert sich, wenn die Batteriespannung über 60 V steigt. Darüber hinaus kann der Installateur in VictronConnect einen eigenen maximalen Ladestromwert festlegen. Bei Verwendung eines PV-Netz-Wechselrichters wird die Batterie nur zu etwa 95 % geladen.

Der Ladealgorithmus ist der gleiche wie bei den BlueSolar MPPT-Solarreglern. Dies bietet integrierte Batterie-Voreinstellparameter und ermöglicht den Expertenmodus zur Definition zusätzlicher Ladeparameter.

Adaptive Drei-Stufen-Ladung

Der Laderegler ist für einen dreistufigen Ladevorgang konfiguriert: Konstantstrom – Konstantspannung – Ladeerhaltungsspannung

Es kann auch eine regelmäßige Ausgleichsladung programmiert werden.

Konstantstrom- Während dieser Phase liefert der Regler so viel Ladestrom wie möglich, um die Batterien schnell wieder aufzuladen.

Konstantspannung - Wenn die Batteriespannung die Konstantspannungseinstellung erreicht, schaltet der Regler in den Konstantspannungsmodus um. Treten nur schwache Entladungen auf, wird die Konstantspannungszeit kurz gehalten, um ein Überladen der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungsphase automatisch verlängert, um sicherzustellen, dass die Batterie vollständig auflädt.

Die Konstantspannungsphase wird beendet, sobald der Ladestrom auf unter 2 A sinkt.

Ladeerhaltungsspannung - Während dieser Phase wird eine Ladeerhaltungsspannung an die Batterie angelegt, um einen voll geladenen Zustand aufrechtzuerhalten.

Optionaler externer Spannungs- und Temperatursensor

Für die Batteriespannungs- und Temperaturerfassung stehen verdrahtete Anschlüsse zur Verfügung. Das Solarladegerät verwendet diese Messungen zur Optimierung seiner Ladeparameter. Die Genauigkeit der übermittelten Daten wird die Ladeeffizienz der Batterie verbessern und die Lebensdauer der Batterie verlängern.

Der Smart Battery Sense und andere VE.Smart-Netzwerkfunktionen werden derzeit nicht unterstützt.

Fern-Ein- Aus-Eingang

Fern-L funktioniert als „ Aufladen erlauben“, wenn eine Lithiumbatterie ausgewählt ist, und Fern-H funktioniert als „Entladen erlauben“. Verwenden Sie smallBMS für den RS mit Victron Lithiumbatterien.

Programmierbares Relais

Kann (mit einem Smartphone) so programmiert werden, dass es sich bei einem Alarm oder anderen Ereignissen öffnet oder schließt.

Vollständiges ESS wird nicht unterstützt

Der Multi RS Solar unterstützt noch nicht alle Netzcodes und daher noch nicht ESS in allen Installationen. Weitere Informationen finden Sie unter „ESS-Funktionen“.

Hinweis: Für den netzunabhängigen Betrieb und zur Verhinderung der Netz- oder Generatoreinspeisung sollte der ESS-Modus auf „Batterien geladen halten“ eingestellt werden.

Assistenten und erweiterte Steuerungen werden nicht unterstützt

Der Multi RS Solar unterstützt nicht die Programmierung von VE.Configure-Assistenten. Die Anpassungsmöglichkeiten und Steuerelemente sind derzeit auf das beschränkt, was in den Einstellungen Multi RS Solar in VictronConnect angezeigt wird. Sie haben die Möglichkeit, den Demomodus Multi RS Solar in VictronConnect zu nutzen, um die derzeit verfügbaren Funktionen kennenzulernen. Wir erwarten, dass im Laufe der Zeit weitere ähnliche Steuerfunktionen hinzugefügt werden.

Parallele Geräte werden nicht unterstützt

Der Multi RS Solar unterstützt keine Synchronisierung von Wechselstromausgängen zwischen parallelen Multi RS-Geräten. Es ist noch nicht bekannt, ob die aktuelle Hardwarerevision in der Lage sein wird, parallele Konfigurationen über eine Firmware-Aktualisierung in der Zukunft zu unterstützen.

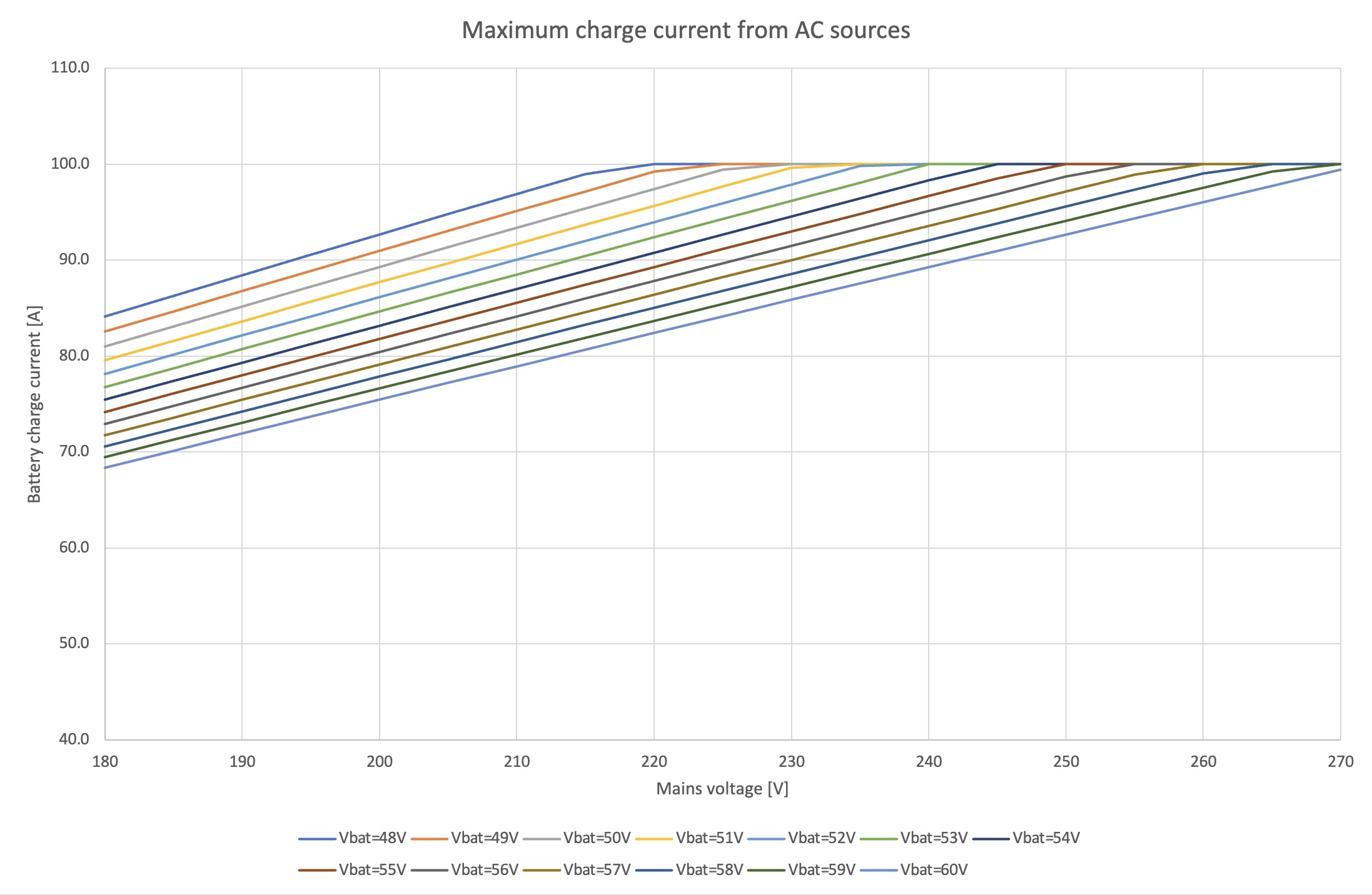

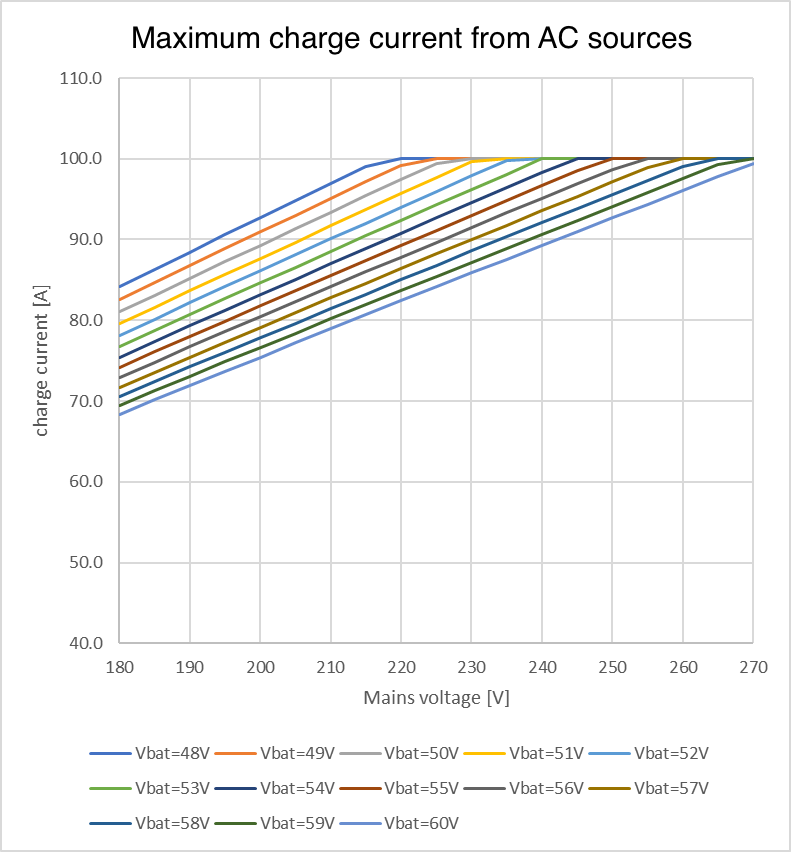

Einschränkungen der maximalen Ladeleistung

Der Multi RS Solar Dual Tracker kann die Batterien aus 3 Quellen laden: Wechselstromeingang, DC-Solar-MPPT und DC-Ausgang mit AC-PV-Wechselrichter.

Der maximale Ladestrom hängt von der Batteriespannung und der AC-Eingangsspannung ab.

So liegt beispielsweise ein normaler Ausgangsstromschwankungsbereich zwischen 100A bei 48 VDC/180 VAC und 67A bei 60 VDC/180 VAC.

Es ist normal, wenn die Leistung aufgrund der Umgebungstemperatur und des Luftstroms unter diese maximalen Ladestromwerte sinkt.

Der AC2-Ausgang ist nicht programmierbar oder relaisgesteuert

Der AC2-Ausgang ist intern fest mit dem AC-Eingang verdrahtet. Es gibt keinen internen Relaiskontaktschalter, mit dem er über die Programmierung abgetrennt oder wieder angeschlossen werden kann. Es gibt auch keine Verzögerung zwischen dem Anschluss des AC-Eingangs und dem Durchfluss zum AC2-Ausgang.
