8. Anhang
8.1. Anhang A: Übersicht der Anschlüsse
![Multi RS Solar Vorderseite](image/164bf7667a82da.png)
![Multi RS Solar Unterseite](image/164bf7666ad58b.png)
Der Anwender-E/ A- Anschluss befindet sich auf der linken unteren Seite des Anschlussbereichs, das Diagramm zeigt 3 Perspektiven. Linke Seite - Oben - Rechte Seite
Nummer | Anschluss | Beschreibung |
---|---|---|
1 | Relay_NO | Programmierbares Relais Normalerweise offener Anschluss |
2 | AUX_IN - | Gemeinsames Minus für programmierbare Hilfseingänge |
3 | AUX_IN1+ | Programmierbarer Hilfseingang 1 positiver Anschluss |
4 | AUX_IN2+ | Programmierbarer Hilfseingang 2 positiver Anschluss |
5 | REMOTE_L | Fern-Ein/ Aus- Anschluss Niedrig |
6 | REMOTE_H | Fern-Ein/ Aus- Anschluss Hoch |
7 | RELAY_NC | Programmierbare Relais Normalerweise geschlossener Anschluss |
8 | RELAY_COM | Programmierbares Relais gemeinsames Minus |
9 | TSENSE - | Temperatursensor negativ |
10 | TSENSE + | Temperatursensor positiv |
11 | VSENSE - | Spannungssensor negativ |
12 | VSENSE + | Spannungssensor positiv |

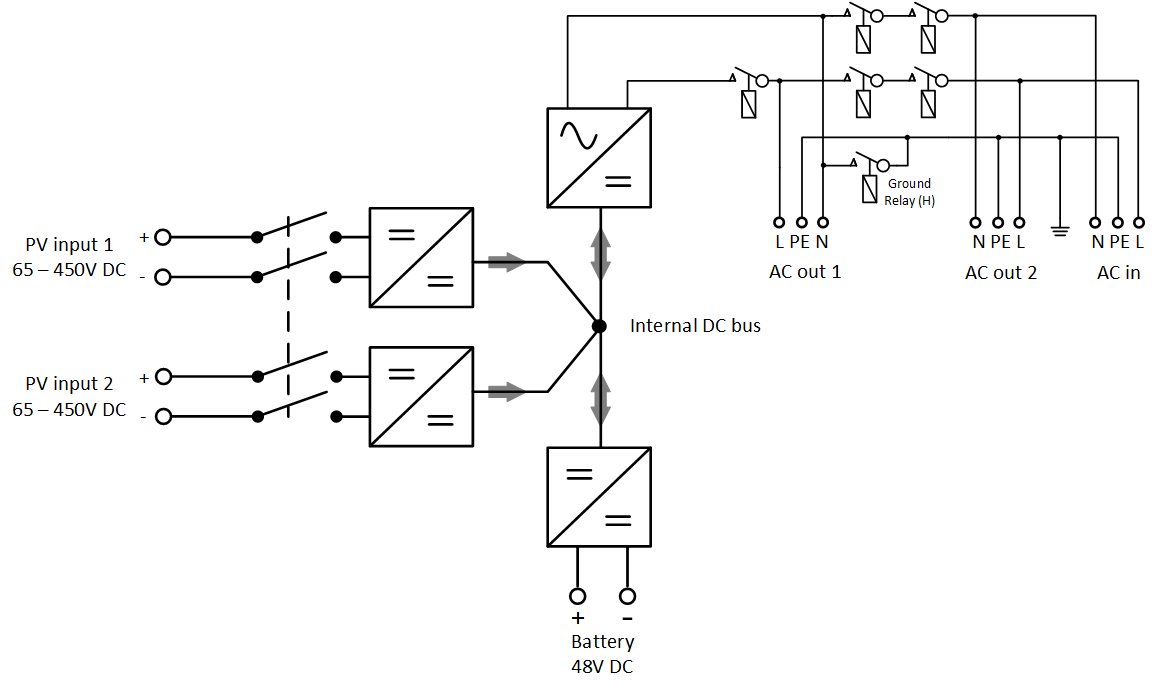

8.2. Anhang B: Blockschaltbild
![Multi RS Solar](image/164bf7667b565e.png)

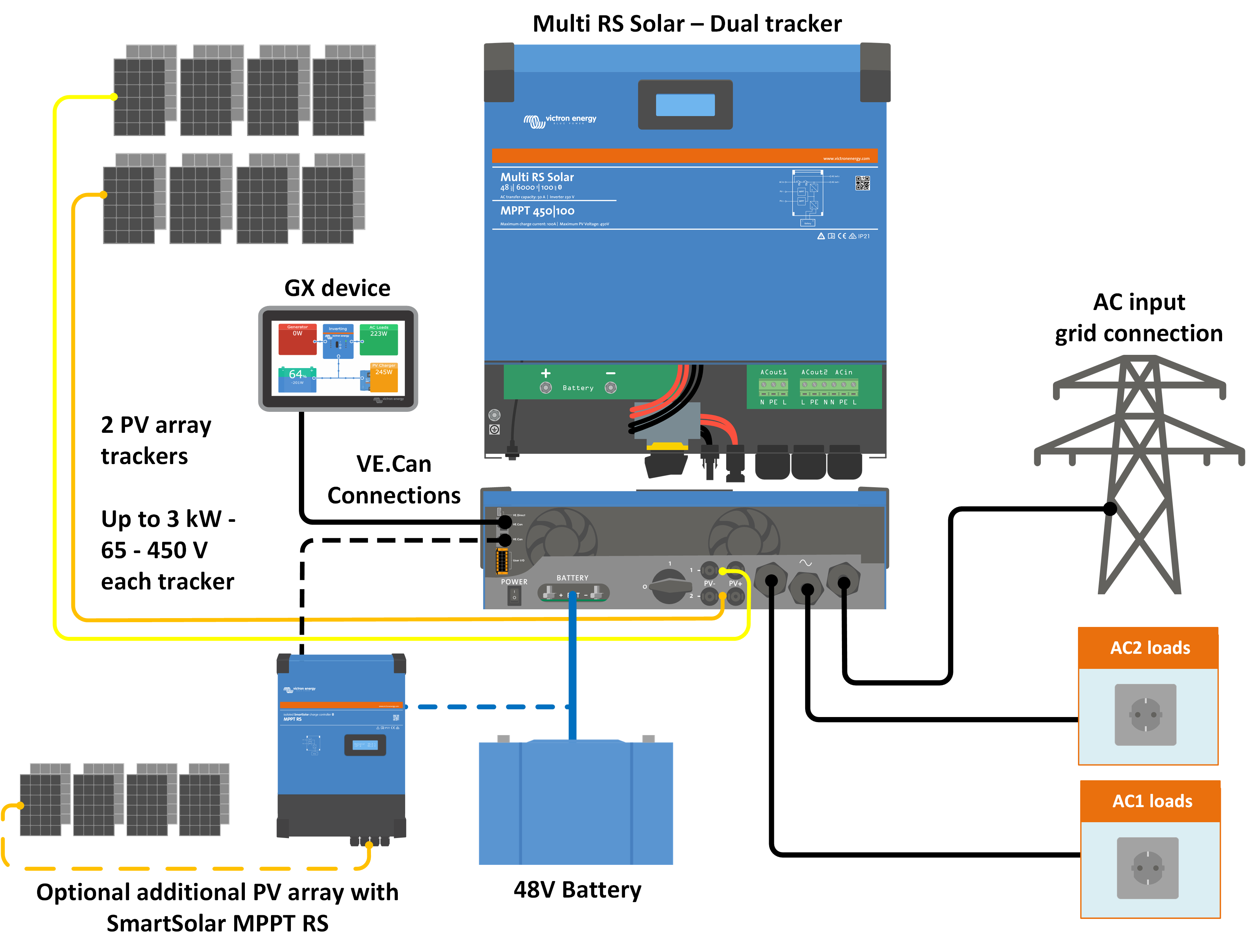

8.3. Anhang C: Beispielschaltbild
![Multi_RS_2_tracker-diagram.pdf](image/164bf7667e498e.png)

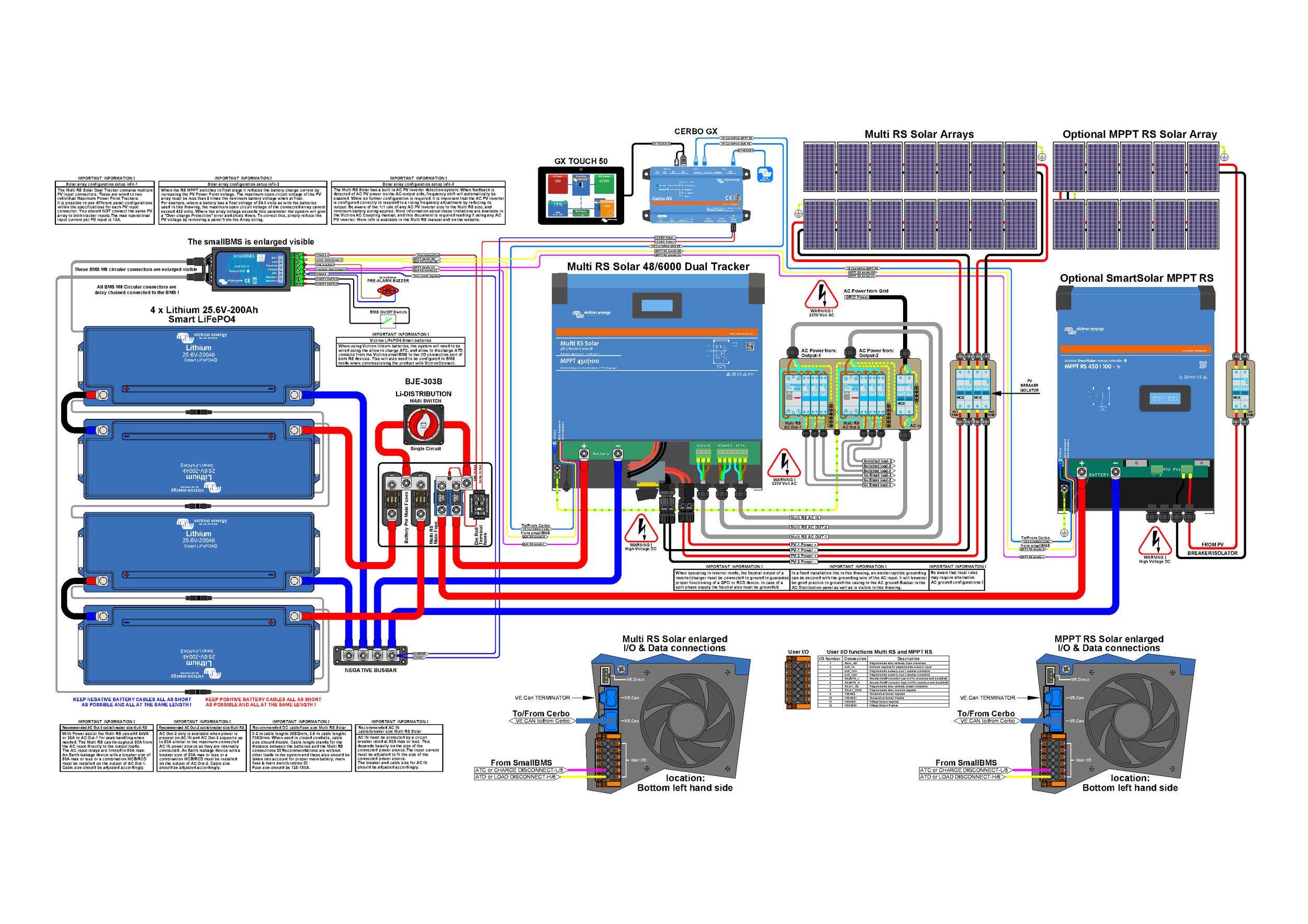

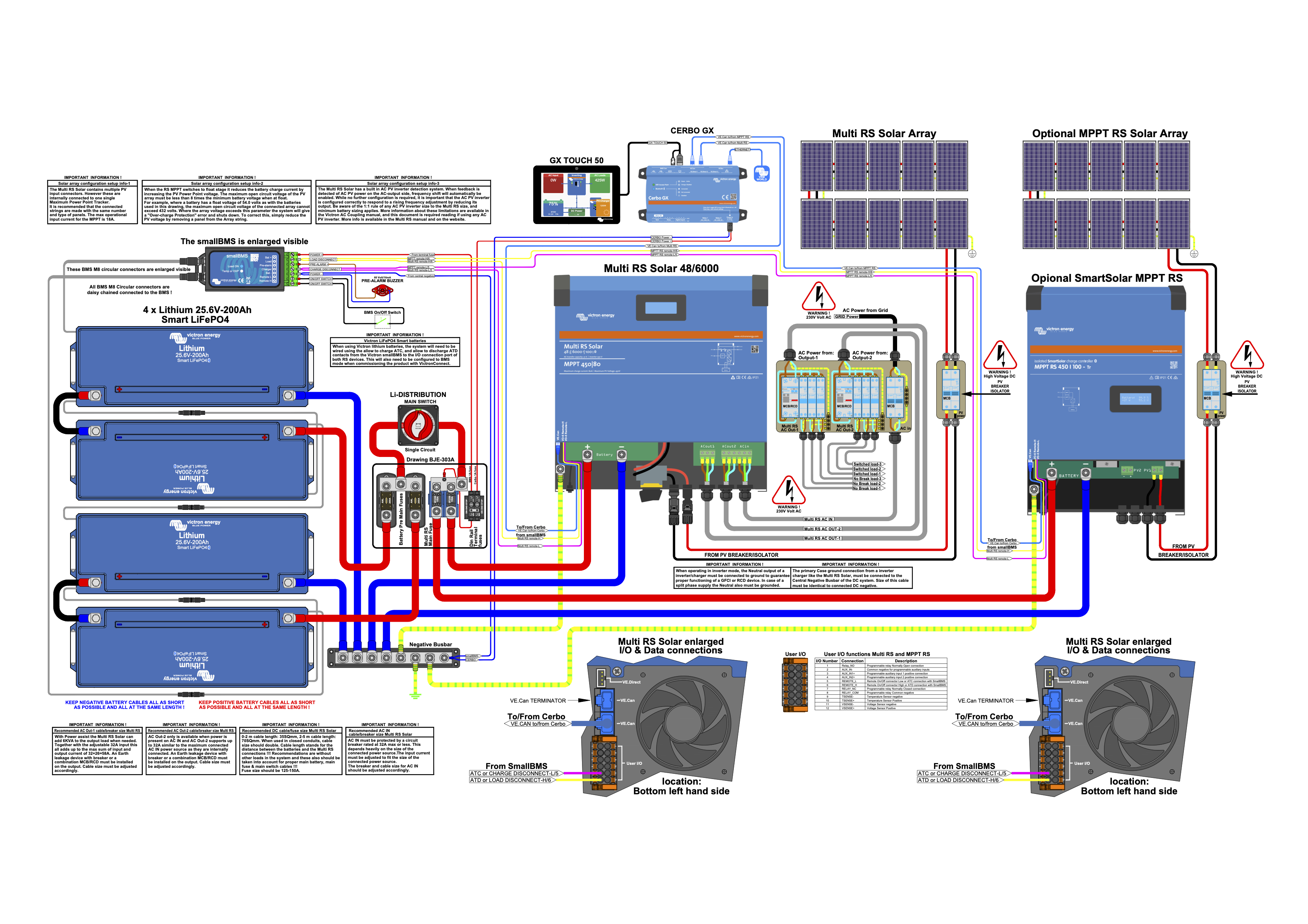

![Vollständiger Schaltplan von Multi RS Solar](image/164bf76681cb9f.png)

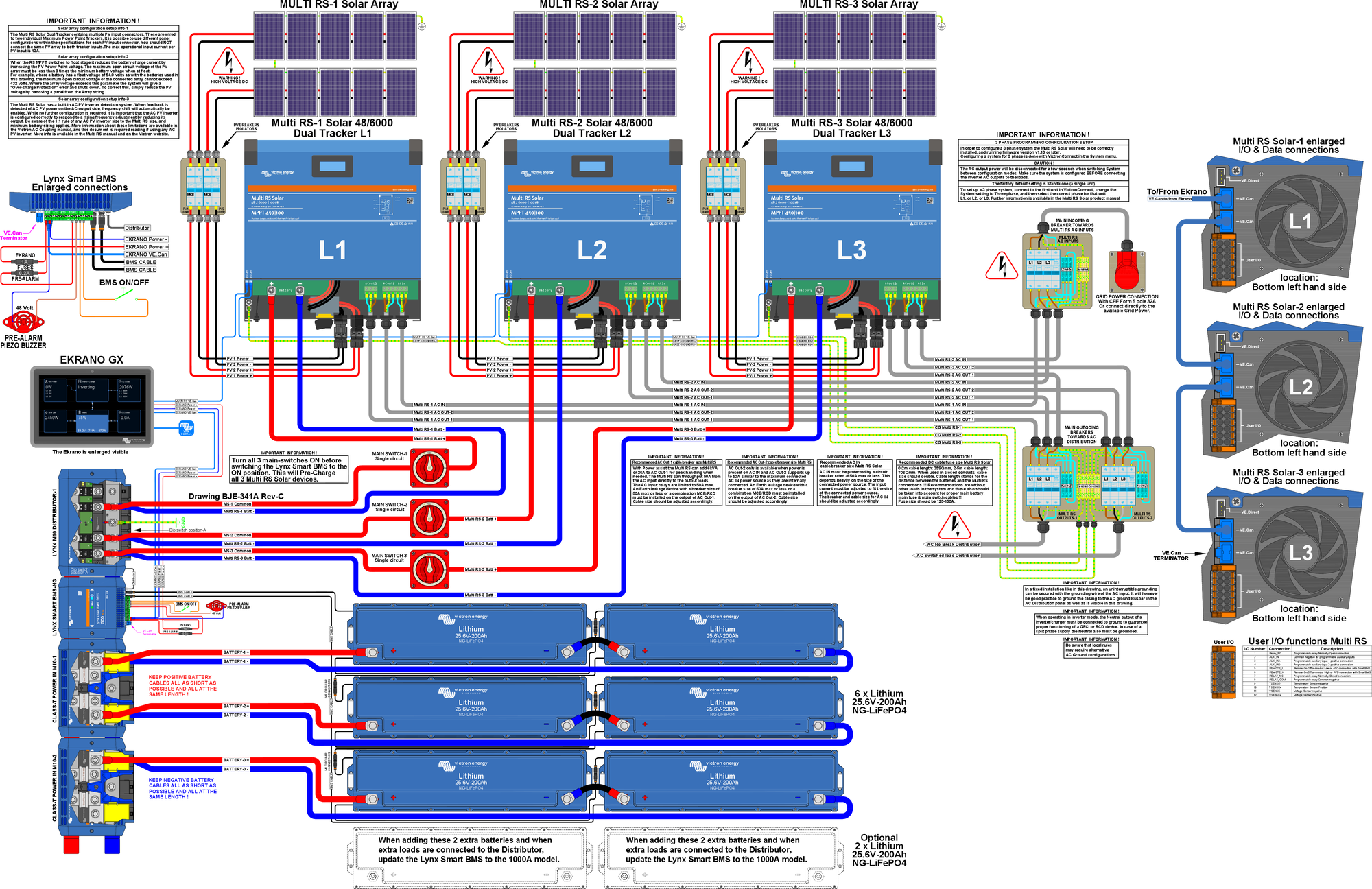

Die höchste Auflösung und die aktuellsten Schaltpläne finden Sie unter https://www.victronenergy.de/inverters-chargers/multi-rs-solar#system-schematic

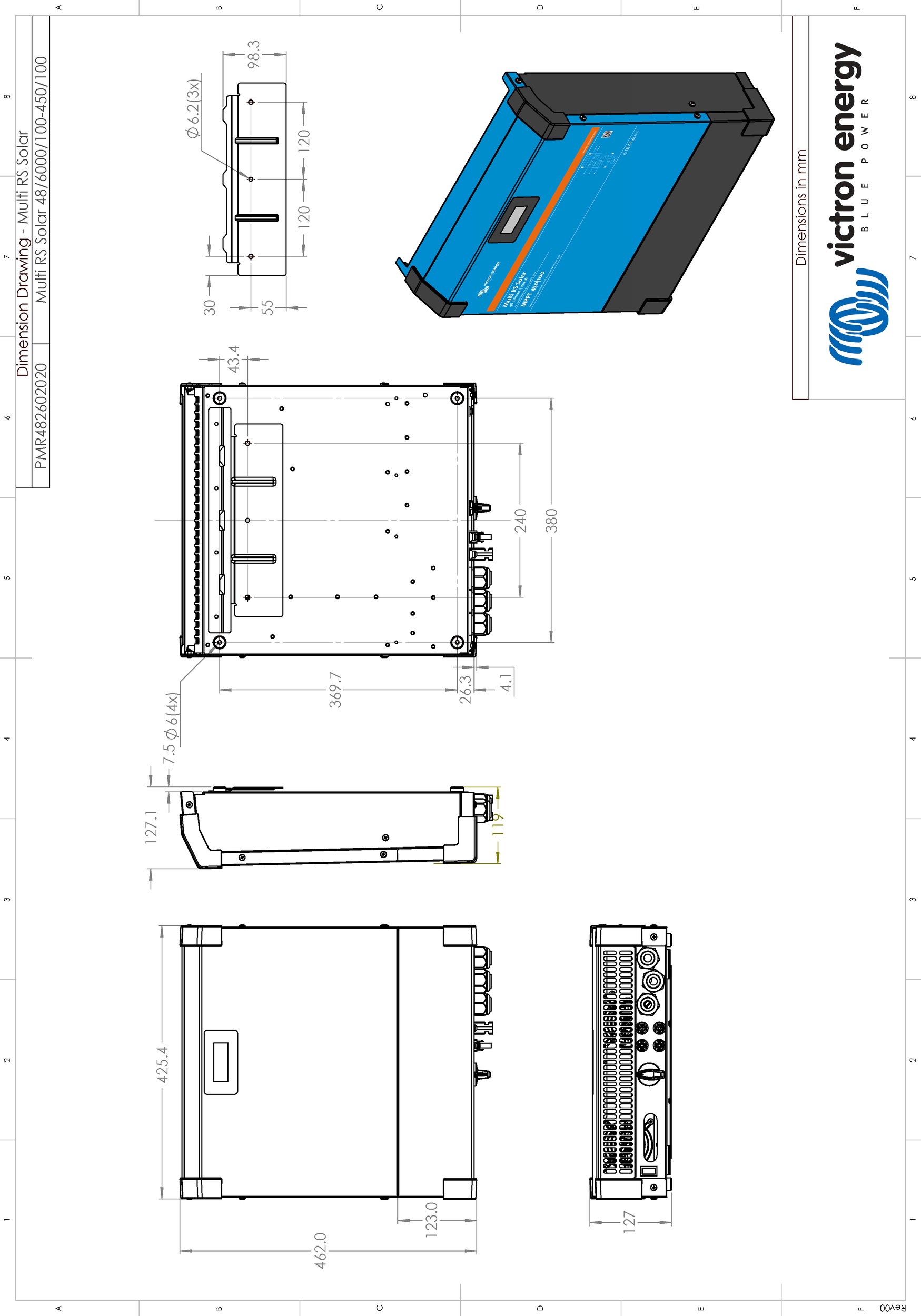

8.4. Anhang D: Maße
![Multi RS Solar](image/164bf7668a8990.png)
