3. Controllo e Regolazione
Dopo aver installato correttamente il caricabatterie, è necessario impostarlo in modo che sia adatto alla batteria collegata.
Per impostare il caricabatterie, collegarlo all’alimentazione di rete ed entrare nel menù di configurazione premendo “SETUP” per tre secondi.
Il caricabatterie entrerà in modalità standby (i morsetti della batteria non ricevono corrente elettrica) e l’utente potrà configurare convenientemente l’unità.
Per conoscere tutte le possibili impostazioni, vedere la seguente tabella.
3.1. Menù di controllo
Il menù di controllo è visibile quando il caricabatterie riceve corrente elettrica.
La seguente tabella mostra le linee successive che appaiono quando si naviga nel menù con i tasti in su/in giù.
Informazioni visualizzate | Icone | Segmenti | Unità | ||
---|---|---|---|---|---|
Tensione/corrente batteria |
| A | |||
Tensione batteria |
| V | |||
Corrente di carica batteria |
| A | |||
Temperatura batteria *1 |
| °C/°F | |||
Corrente CA alimentazione |
| A | |||
Tensione batteria esterna 1 *2 |
| V | |||
Corrente di carica batteria esterna 1 *2 |
| A | |||
Tensione batteria esterna 2 *2 |
| V | |||
Corrente di carica batteria esterna 2 *2 |
| A | |||
Tensione batteria esterna 3 *2 |
| V | |||
Corrente di carica batteria esterna 3 *2 |
| A | |||
Messaggio di avvertenza *3 *4 |
| ||||
Messaggio di errore *3 *4 |
| ||||
Funzionamento BMS *3 |
|
*1 Si mostra una temperatura valida. “ --- “ significa che non ci sono informazioni del sensore o “Err” significa dati del sensore erronei.
*2 Il numero del canale in uscita si mostra nel primo segmento, visibile solo nel modello a tre uscite.
*3 Questi elementi sono visibili solo quando sono importanti.
*4 Dopo un leggero ritardo appare un testo scorrevole con la descrizione dell’errore.
Con i tasti in su/in giù l’utente può scorrere il menù di controllo.
Tenendo premuto uno di questi tasti per tre secondi si avvia la modalità di scorrimento automatico: tutti gli elementi del Menù di controllo saranno visualizzati per 5 secondi.
Si può uscire dalla modalità di scorrimento automatico premendo una volta il tasto in su/in giù.
3.2. Menù configurazione
Si può entrare nel menù di configurazione premendo “SETUP” per tre secondi.
Testo scorrevole | Icone | Segmenti | Unità | Funzioni o parametri | ||||
---|---|---|---|---|---|---|---|---|
|
| Interruttore on/ off | ||||||
|
| A | Massima corrente di carica | |||||
|
| V | Tensione del sistema (sola lettura) | |||||
|
| Tipo | Algoritmo di carica | |||||
|
| V | Tensione di assorbimento | |||||
|
| V | Tensione di mantenimento | |||||
|
| V | Tensione di compensazione | |||||
|
| Compensazione automatica | ||||||
|
| Compensazione manuale | ||||||
|
| Funzione relè | ||||||
|
| V | Impostazione allarme bassa tensione batteria | |||||
|
| V | Cancellazione allarme bassa tensione batteria | |||||
|
| V | Impostazione allarme alta tensione batteria | |||||
|
| V | Cancellazione allarme alta tensione batteria | |||||
|
| Tempo minimo di chiusura del relè (minuti) | ||||||
|
| 19 Modalità adattiva | ||||||
|
| °C mV | Compensazione della temperatura batteria per cella | |||||
|
| A | Protezione tempo prima fase di carica | |||||
|
| h | Tempo di assorbimento | |||||
|
| Modalità accumulo | ||||||
|
| h | Tempo massimo di mantenimento | |||||
|
| h | Tempo di assorbimento ripetuto | |||||
|
| Giorno | Intervallo di assorbimento ripetuto | |||||
|
| °C | Livello di bassa temperatura (per elemento 29) | |||||
|
| A | corrente di carica max. inferiore al livello di bassa temperatura (elemento 28) | |||||
|
| Funzione di osservazione (si attiva in stoccaggio se la tensione batteria è >13 V) | ||||||
|
| BMS Presente | ||||||
|
| V | Tensione di alimentazione | |||||
|
| A | Limite corrente in ingresso | |||||
|
| Intensità della retroilluminazione | ||||||
|
| La retroilluminazione di spegne automaticamente dopo 60s | ||||||
|
| Velocità scorrimento testo | ||||||
|
| Cicalino | ||||||
|
| Indirizzo di rete VE.Can | ||||||
|
| Istanza dispositivo VE.Can | ||||||
|
| Versione software | ||||||
|
| Ripristino del sistema alle impostazioni predefinite | ||||||
|
| Blocco impostazioni | ||||||
|
| Temperatura unità °C/°F |

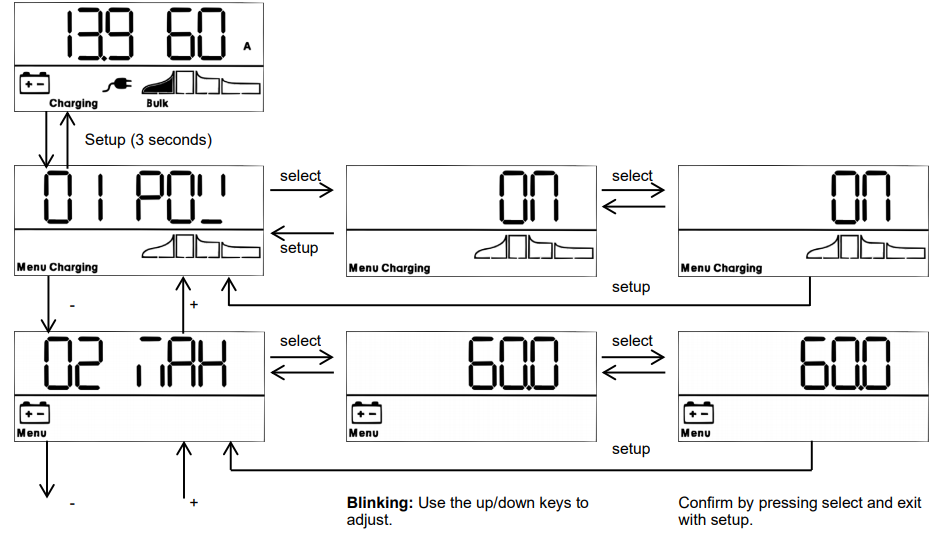

Dopo essere entrato nel menù di configurazione, l’utente può scorrere il menù con i tasti in su/in giù.
Con seleziona si entra in un elemento del menù e si visualizza il valore attuale di tale elemento. Con i tasti in su/in giù l’utente può navigare fra le modalità disponibili o aumentare/diminuire il valore.
Premendo nuovamente seleziona di imposta il valore/elemento.
Premendo brevemente setup, si torna al menù di configurazione.
Quando si termini la configurazione, uscire dal menù premendo nuovamente “SETUP” per tre secondi.
3.3. Selezione batteria
L’algoritmo di carica del caricabatterie deve corrispondere al tipo di batteria collegata al caricabatterie stesso. La seguente tabella mostra tutti i tipi di batteria predefiniti, disponibili nel menù di selezione dell’algoritmo di carica.
# | Descrizione | Tipo unità | Assorbimento V | Mantenimento V | Accumulo V | Compensazione Max V @% di Inom | dV/dT mV/°C |
---|---|---|---|---|---|---|---|
1 | Gel Victron Long Life (OPzV) Gel Exide A600 (OPzV) Gel MK | 12 V | 14.1 | 13.8 | 13.2 | 15,9 @ 6 % max 1 h | -16 |
24 V | 28.2 | 27.6 | 26.4 | 31,8 @ 6 % max 1 h | 32 | ||
2 | Impostazione predefinita Gel Victron scarica profonda, Gel Exide A200 AGM Victron Scarica Profonda Stazionaria a piastre tubolari (OPzS) Rolls Marine (a liquido elettrolita), Rolls Solar (a liquido elettrolita) | 12 V | 14.4 | 13.8 | 13.2 | 15,9 @ 6 % max 1 h | -16 |
24 V | 28.8 | 27.6 | 26.4 | 31,8 @ 6 % max 1 h | -32 | ||
3 | AGM con celle a spirale Rolls AGM | 12 V | 14.7 | 13.8 | 13.2 | 15,9 @ 6 % max 1 h | -16 |
24 V | 29.4 | 27.6 | 26.4 | 31,8 @ 6 % max 1 h | -32 | ||
4 | Batterie da trazione a piastre tubolari PzS o batterie OPzS in modalità ciclica 1 | 12 V | 14.1 | 13.8 | 13.2 | 15,9 @ 6 % max 1 h | -16 |
24 V | 28.2 | 27.6 | 26.4 | 31,8 @ 6 % max 1 h | -32 | ||
5 | Batterie da trazione a piastre tubolari PzS o batterie OPzS in modalità ciclica 2 | 12 V | 14.4 | 13.8 | 26.4 | 15,9 @ 6 % max 1 h | -16 |
24 V | 28.8 | 27.6 | 13.2 | 31,8 @ 6 % max 1 h | -32 | ||
6 | Batterie da trazione a piastre tubolari PzS o batterie OPzS in modalità ciclica 3 | 12 V | 15 | 13.8 | 13.2 | 15,9 @ 6 % max 1 h | -16 |
24 V | 30 | 27.6 | 26.4 | 31,8 @ 6 % max 1 h | -32 | ||
7 | Batterie al litio ferro fosfato (LiFePo4) | 12 V | 14.2 | n.d. | 13.50 | n.d. | 0 |
24 V | 28.4 | n.d. | 26.7 | n.d. | 0 | ||
8 | Regolabile: nel menù di configurazione si possono modificare corrente di carica massima e assorbimento, tensione di mantenimento, di accumulo e di equalizzazione | 12 V | Regol. | Regol. | Regol. | Regol. @ 6 % max 4 h | Regol. |
24 V | Regol. | Regol. | Regol. | Regol. @ 6 % max 4 h | Regol. | ||
9 | Modalità alimentazione | 12 V | 12.0 | n.d. | n.d. | n.d. | 0 |
24 V | 24.0 | n.d. | n.d. | n.d. | 0 |
3.4. Modalità alimentazione
Il caricabatterie può essere impostato per funzionare come alimentatore CC.
In questa modalità, le funzioni del caricabatterie possiedono una sorgente di tensione costante:
una tensione di uscita regolabile da 8,0 a 15,9 V (tipo a 12 V) e da 16,0 a 31,8 Volt (tipo a 24 V) rispettivamente
una corrente massima di uscita di 60 A (tipo a 12 V) e di 30 A (tipo a 24 V) rispettivamente.
3.5. Compensazione di temperatura (dV/dT)
Il sensore di temperatura deve essere collegato al polo positivo o al polo negativo della batteria.
La compensazione della temperatura è un’impostazione fissa, vedere tabella e fig. 4, e si applica a tutti gli stati di carica.
Il sensore di temperatura deve essere installato se:
si prevede che la temperatura ambiente della batteria scenda di norma al di sotto di 15 °C o superi regolarmente i 30 °C
la corrente di carica supera i 15 A per batterie con capacità di 100 Ah
La compensazione di temperatura non è necessaria per batterie agli ioni di litio.
3.6. PowerControl – sfruttamento massimo per corrente di rete limitata
È possibile impostare una corrente di alimentazione massima per evitare l’interruzione di un fusibile esterno nell'alimentazione di rete.
