5. Funcionamento
5.1. Como funciona o monitor de bateria?
A função principal do monitor de bateria é controlar e indicar o estado da carga de uma bateria, para saber a quantidade de carga que a bateria contém e prevenir uma descarga total inesperada.
O monitor de bateria mede continuamente o fluxo de corrente que entra ou sai da bateria. A integração desta corrente no tempo, se for uma corrente fixa, resume-se à multiplicação da corrente pelo tempo, e proporciona a quantidade líquida de Ah adicionada ou extraída.
Por exemplo, uma corrente de descarga de 10 A durante 2 h vai extrair 10 x 2 = 20 Ah da bateria.
Para complicar as coisas, a capacidade efetiva de uma bateria depende da taxa de descarga, da eficiência de Peukert e, em menor medida, da temperatura. E para complicar tudo ainda mais, durante o carregamento de uma bateria, tem de ser «injetada» mais energia (Ah) do que aquela que pode ser obtida durante a descarga seguinte. Por outras palavras: a eficiência de carregamento é inferior a 100 %. O monitor de bateria considera todos estes fatores ao calcular o estado da carga.
5.2. Vista geral de leituras
A o ecrã de estado do monitor de bateria da aplicação VictronConnect mostram um resumo dos parâmetros mais importantes. Estes são:
Estado da carga
Tensão da bateria
Corrente da bateria
Alimentação
Leitura da entrada Aux (bateria de arranque, ponto médio ou temperatura)
Estado da carga
Corresponde ao estado da carga da bateria em percentagem, sendo compensado pelo fator de Peukert e pela eficiência do carregamento. O estado da carga é a melhor maneira de monitorizar a bateria.
Um valor de 100,00 % indica uma bateria completamente carregada. E um valor de 0,0 % indica uma bateria completamente descarregada.
Tenha em conta que se o estado da carga indicar três traços: «---» isto significa que o monitor de bateria está num estado não sincronizado. Isto ocorre principalmente quando o monitor de bateria tiver sido instalado ou depois de ter sido desligado e voltar a ser ligado. Para mais informação, consulte a secção Sincronização do monitor de baterias .
Tensão
É a tensão terminal da bateria.
Corrente
É a corrente real que entra ou sai da bateria. Uma corrente negativa indica que está a ser retirada da bateria. É a corrente necessária para cargas CC. Uma corrente positiva significa que está a entrar na bateria. É a corrente proveniente das fontes de carregamento. Lembre-se de que o monitor de bateria vai indicar sempre a corrente da bateria total, sendo esta a corrente que flui para o negativo da bateria menos a corrente que flui para fora da bateria.
Alimentação
A energia retirada ou recebida pela bateria.
Ah consumidos
O monitor de bateria controla os Ah retirados da bateria, compensados pela eficiência.
Exemplo: Se for consumida uma corrente de 12 A de uma bateria completamente carregada durante um período de 3 h, esta leitura será mostrada como - 36,0 Ah (-12 x 3 = -36).
Lembre-se de que se a leitura dos «Ah Consumidos» indicar três traços: «---», isto significa que o monitor de bateria está num estado não sincronizado. Isto ocorre principalmente quando o monitor de bateria tiver sido instalado ou depois de ter sido desligado e voltar a ser ligado. Para mais informação, consulte a secção Sincronização do monitor de baterias.
Tempo restante
O monitor de bateria também calcula o tempo durante o qual a bateria consegue manter a carga atual. É a leitura do “tempo restante” e representa o tempo real que falta para que a bateria atinja o limite de descarga. Por defeito, o limite de descarga é definido em 50 %. Para configurar o limite de descarga, consulte a secção Limite de descarga. Se a carga flutuar demasiado, o melhor será não confiar nesta leitura, pois é momentânea e apenas deve ser utilizada como referência. Recomendamos sempre a leitura do estado da carga para um controlo preciso da bateria.
Se o “Tempo restante” indicar três traços: «---» isto significa que o monitor de bateria está num estado não sincronizado. Isto ocorre quando o monitor de bateria tiver sido instalado ou depois de ter sido desligado e voltar a ser ligado. Para mais informação, consulte a secção Sincronização do monitor de baterias.
Entrada
É o estado da entrada auxiliar. Dependendo da configuração do monitor de bateria, vai visualizar uma das seguintes opções:
Tensão da bateria de arranque: Indica a tensão de uma segunda bateria.
Temperatura da bateria: Indica a temperatura da bateria principal quando o sensor de temperatura opcional for utilizado.
Desvio da tensão do ponto médio: Indica o desvio numa percentagem da tensão principal da secção superior do banco de baterias, em comparação com a tensão da secção inferior. Para mais informação sobre esta função, consulte a secção Monitorização da tensão do ponto médio.
5.3. Códigos de estado por LED
Ambos os LED do monitor de bateria estão associados com a «interface» «bluetooth».
Ao ligar, o LED azul vai cintilar e o vermelho LED fica intermitente rapidamente. O LED vermelho emite uma intermitência breve para confirmar que está funcional.
Quando o LED azul estiver intermitente, a «interface» «bluetooth» está preparada para ser ligada à aplicação VictronConnect.
Quando o LED azul permanecer aceso, a «interface» «bluetooth» foi ligada corretamente à aplicação VictronConnect através de «bluetooth».
Consulte na tabela seguinte o resumo de todas as combinações de LED possíveis do módulo de Bluetooth e o seu significado.
LED azul | LED VERMELHO | Estado operacional | Estado da ligação | Descrição |
|---|---|---|---|---|
Intermitência lenta | Off | «Gateway» VE.Direct | Não ligado | Pronto para ligação via «bluetooth» |
On | Off | «Gateway» VE.Direct | Ligado | «Bluetooth» ligado corretamente |
On | On | «Gateway» VE.Direct | Ligado | Problema de comunicação VE.Direct |
Intermitência lenta | Intermitência lenta | «Gateway» VE.Direct | Não ligado | Problema de comunicação VE.Direct |
Intermitência dupla | Intermitência dupla | «Gateway» VE.Direct | Não ligado | Confirmação de que o código PIN foi reconhecido |
Intermitência rápida e alternante com o LED vermelho | Intermitência rápida e alternante com o LED azul | Atualização de firmware | Não ligado | O «firmware» precisa de ser atualizado |
On | Intermitência rápida | Atualização de firmware | Ligado | O firmware está a ser atualizado |
On | Intermitência lenta | Atualização de firmware | Programação | O firmware está a ser atualizado |
5.4. Tendências
A aplicação VictronConnect proporciona o registo dos dados do monitor de bateria. Considerando que o «firmware» do monitor de bateria está atualizado, este pode guardar até 45 dias de dados e visualizar dois dos seguintes parâmetros em simultâneo:
Tensão (V).
Corrente (A).
Potência (W).
Amperes-hora consumidos (Ah).
Estado da carga (%).
Temperatura (°C).
 |
Tendências do monitor de bateria da aplicação VictronConnect.
5.5. História
O monitor de bateria armazena eventos históricos. Estes podem ser usados posteriormente para avaliar os padrões de utilização e o estado da bateria.
Os dados históricos são guardados numa memória não volátil e não serão perdidos se a fonte de alimentação do monitor de bateria tiver sido interrompida ou se os valores predefinidos tiverem sido restaurados.
5.5.1. Acesso a dados históricos através da aplicação VictronConnect
Os dados históricos do monitor de bateria podem ser acedidos no separador «Histórico» na aplicação VictronConnect.
 |
O ecrã do histórico do monitor de bateria da aplicação VictronConnect.
5.5.2. Dados históricos
Informação de descarga em Ah
Descarga mais profunda:O monitor de bateria recorda a descarga mais profunda e de cada vez que bateria for descarregada ainda mais, o valor anterior será substituído.
Última descarga: O monitor de bateria controla a descarga durante o ciclo de corrente e visualiza o maior valor registado para os Ah consumidos desde a última sincronização.
Descarga média: Os Ah acumulados retirados e divididos pelo número total de ciclos.
Ah acumulados consumidos: o valor acumulado de amperes por hora retirados da bateria durante a vida útil do monitor de bateria.
Energia em kWh
Energia descarregada: A quantidade total de energia consumida a partir da bateria em kWh.
Energia carregada: A quantidade total de energia absorvida pela bateria em kWh.
Carga
Ciclos de carga totais: O número dos ciclos de carga durante a vida útil do monitor de bateria. Um ciclo de carga é contado quando o estado da carga for inferior a 65 % e depois superior a 90 %.
Tempo desde a última carga total: Dias decorridos desde a última carga completa.
Sincronizações: Número de sincronizações automáticas. É contada uma sincronização sempre que o estado da carga for inferior a 90 % antes de ocorrer uma sincronização.
Número de descargas completas: Quantidade de descargas completas. Uma descarga completa é contada quando o estado da carga atingir 0%.
Tensão da bateria
Tensão da bateria mínima: Tensão mais baixa da bateria.
Tensão da bateria máxima: Tensão mais alta da bateria.
Tensão de bateria de arranque mínima: Tensão mais baixa da bateria auxiliar (se aplicável).
Tensão da bateria de arranque máxima: Tensão mais alta da bateria auxiliar (se aplicável).
Alarmes de tensão
Alarmes de tensão baixa: Alarmes ativados por tensão baixa.
Alarmes de tensão alta: Alarmes ativados por tensão alta.
5.6. Alarmes
O monitor de bateria pode emitir um alarme nas seguintes situações:
Estado da carga da bateria (SoC) baixo.
Tensão da bateria baixa.
Tensão da bateria alta.
Tensão da bateria de arranque alta e baixa: (se a entrada AUX tiver sido definida como «Bateria de arranque»).
Tensão do ponto médio (se a entrada AUX tiver sido configurada como «Ponto médio»).
Temperatura da bateria alta ou baixa (se a entrada AUX tiver sido definida como «Temperatura»).
O alarme vai ativar-se quando o valor atingir um limiar definido e desativar-se se não o atingir. Os limiares são configuráveis. Para mais informação, consulte a secção Definições de alarme.
O alarme é um alarme de «software».
Ao fazer a ligação à aplicação VictronConnect, enquanto um alarme estiver ativo, o alarme será visualizado na mesma. Em alternativa, quando o monitor de bateria estiver conectado a um dispositivo GX, o alarme vai aparecer no ecrã do dispositivo GX ou no portal VRM.
Com a aplicação VictronConnect, o alarme é reconhecido ao carregar num botão. E num dispositivo GX, o alarme é reconhecido quando for visualizado nas notificações. O ícone de alarme é visualizado enquanto a condição de alarme permanecer.
No entanto, tenha em conta que, ao contrário da gama de monitores de bateria BMV, o SmartShunt não inclui um relé de alarme ou sinal acústico. Caso seja necessária uma função de relé, deve conectá-lo a um dispositivo GX e utilizá-lo com a funcionalidade do alarme do monitor de bateria.
 |
Esquerda: alarme visualizado na aplicação VictronConnect. Direita: alarme visualizado num dispositivo GX.
5.7. Sincronização do monitor de baterias
Para obter uma leitura fiável, o estado da carga apresentado no monitor deve ser sincronizado regularmente com o estado real da carga. Isto permite prevenir o desvio do valor «Estado da carga» no tempo. Uma sincronização reiniciará o estado da carga da bateria para 100 %.
5.7.1. Sincronização automática
A sincronização é um processo automático e ocorre quando a bateria estiver completamente carregada. O monitor de bateria vai observar alguns parâmetros para verificar se a bateria está completamente carregada. Considera a bateria carregada quando a tensão tiver atingido um determinado valor e a corrente for inferior a um outro durante um período também determinado.
Estes parâmetros denominam-se:
Tensão carregada - a tensão de flutuação de um carregador de bateria.
Corrente de cauda - uma percentagem da capacidade da bateria.
Tempo de deteção da carga - o tempo em minutos.
Quando estes três parâmetros tiverem sido cumpridos, o monitor de bateria define o valor do estado da carga para 100 %, sincronizando assim o estado da carga.
Exemplo:
Numa bateria de 12 V, o monitor de bateria reinicia o estado da carga da bateria para 100 % quando estes parâmetros tiverem sido cumpridos:
a tensão supera 13,2 V,
a corrente de carga é menor que 4,0 % da capacidade da bateria total (p. ex., 8 A para uma bateria de 200 Ah) e,
passaram 3 min com cumprimento das condições de tensão e de corrente.
Se o monitor de bateria não fizer uma sincronização regular, o valor do estado da carga começa a desviar-se com o tempo. Isto deve-se a pequenas imprecisões do monitor de bateria e à estimativa do expoente de Peukert. Quando uma bateria estiver completamente carregada e o carregador tiver iniciado a fase de flutuação, a bateria está carregada e o monitor de bateria vai fazer a sincronização automaticamente, com a definição do valor do estado da carga em 100 %.
5.7.2. Sincronização manual
O monitor de bateria pode ser sincronizado manualmente, se necessário. Pode fazer isto carregando no botão de sincronizar na aplicação VictronConnect. Aceda às definições e depois às definições da bateria.
A sincronização manual pode ser necessária em situações em que o monitor de bateria não fizer a sincronização automaticamente. Por exemplo, é necessária durante a primeira instalação ou depois de a alimentação de tensão para o monitor de bateria ter sido interrompida.
A sincronização manual também pode ser necessária quando a bateria não estiver completamente carregada ou se o monitor de bateria não tiver detetado que a bateria foi completamente carregada, porque a tensão, a corrente ou o tempo de carga foram definidos incorretamente. Neste caso, verifique as definições e certifique-se de que a bateria recebe regularmente uma carga completa.
5.8. Funcionamento como um medidor CC
O monitor de bateria pode ser configurado como um medidor de energia CC. É utilizado para medir a produção ou o consumo CC de um dispositivo específico num sistema como, por exemplo, um alternador, turbina eólica ou gerador hídrico. De forma similar, o consumo de um circuito específico ou uma carga num sistema CC.
No modo de monitor CC é possível visualizar a tensão, a corrente e a potência.
 |

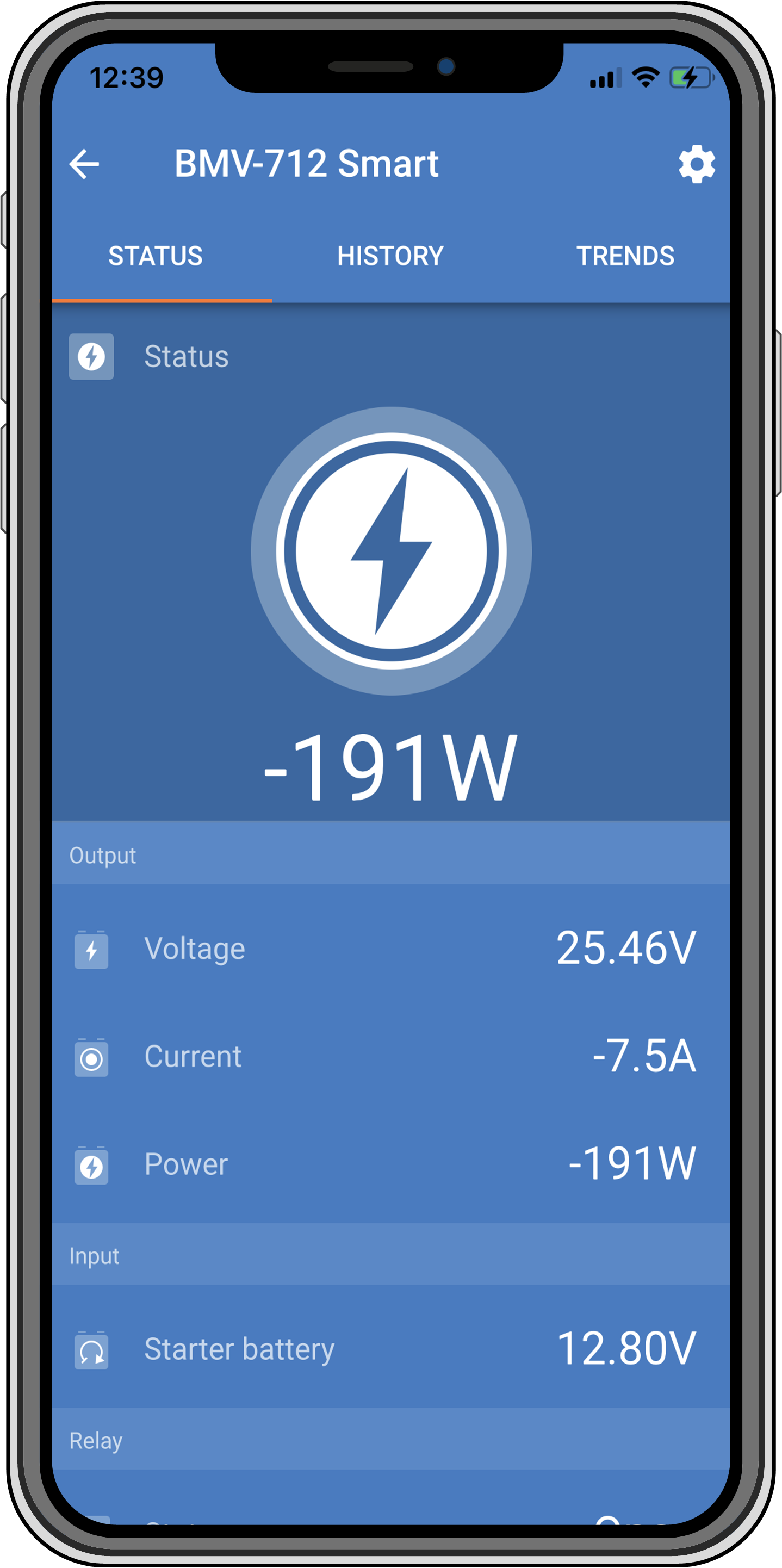

Ecrã do estado da aplicação VictronConnect de um monitor de bateria a funcionar no modo de monitor CC.
Nota
Lembre-se de que a cablagem de um medidor CC é diferente da cablagem do monitor de bateria; consulte as ligações na secção Cablagem para utilizar como medidor CC. Ao alternar entre os modos, é recomendável reiniciar todos os dados históricos.
