3. Instalação
3.1. O que está na caixa?

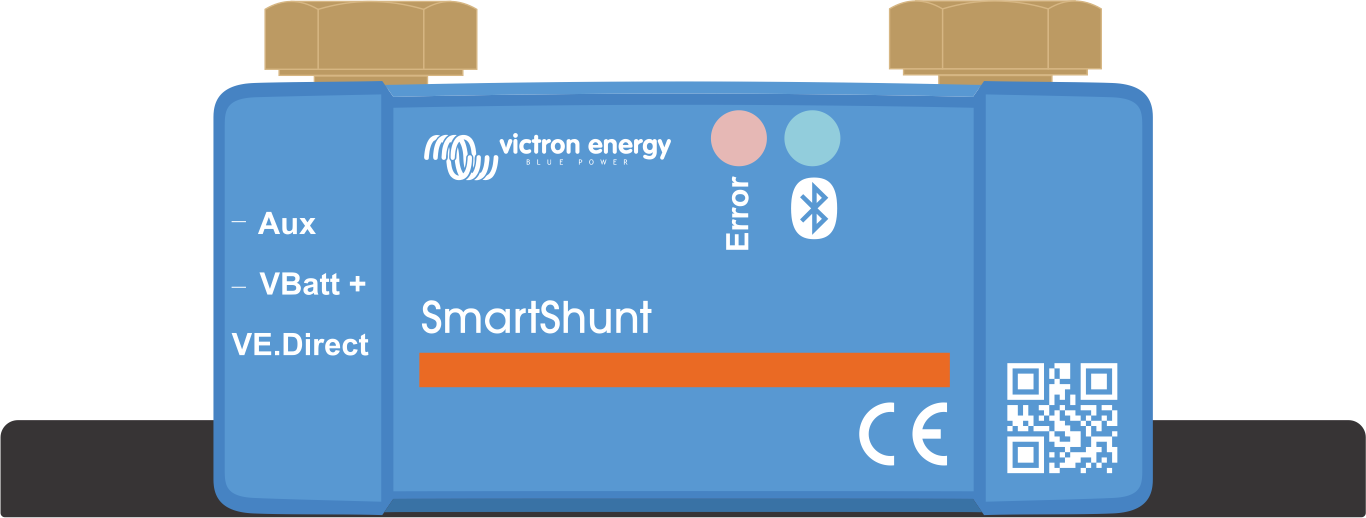

SmartShunt IP65 |
|
3.2. Montagem do SmartShunt
O SmartShunt integra dois orifícios de 5,5 mm na base para a montagem. Os orifícios podem ser utilizados para aparafusar o SmartShunt numa superfície (parafusos não incluídos).
Para a localização exata dos orifícios de montagem, consulte o desenho dimensional no apêndice deste manual.
 |
Vista superior do SmartShunt IP65 que indica os orifícios de montagem e vista lateral do SmartShunt que indica um método de montagem.

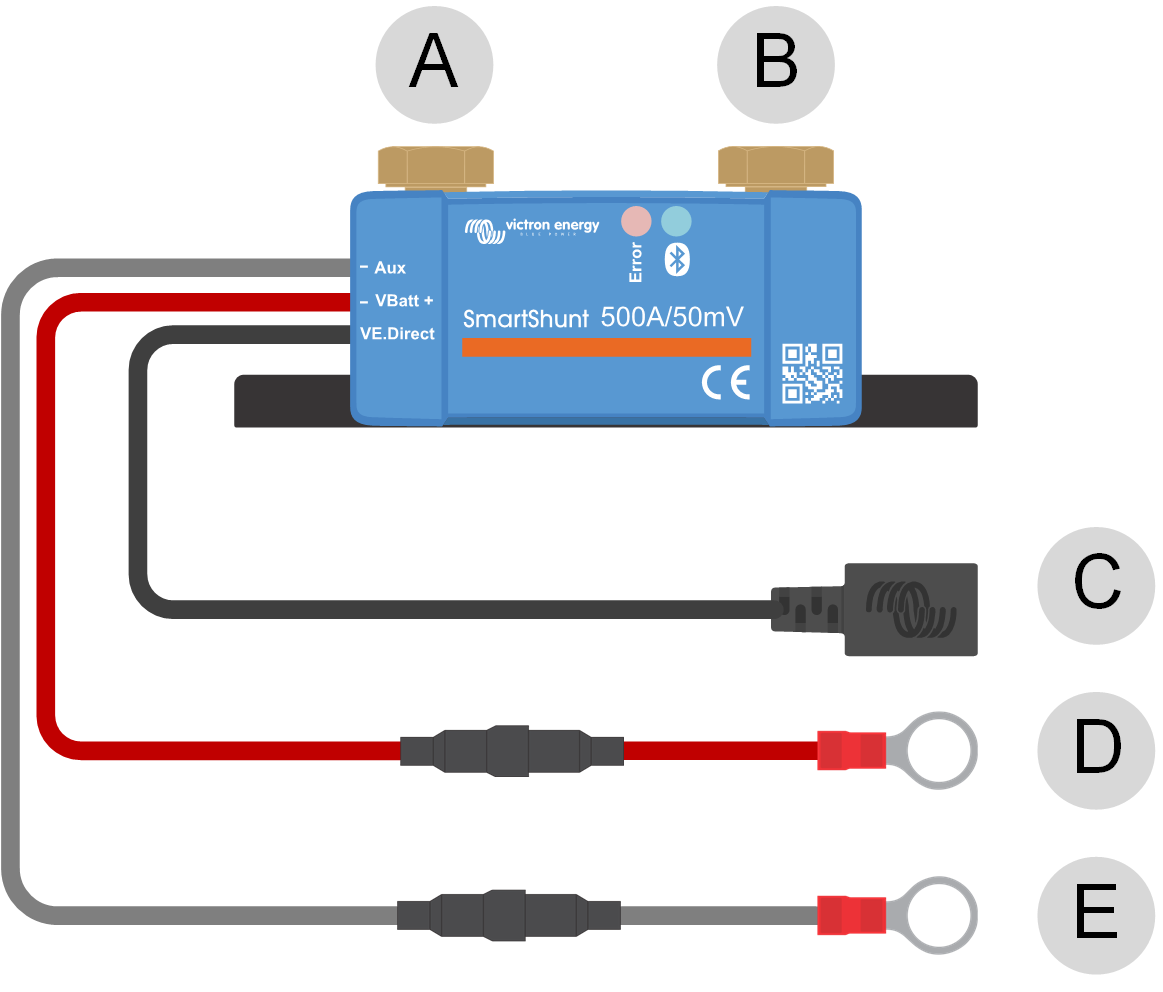

3.3. Resumo das ligações
# | Ligação SmartShunt IP65 | Tipo de terminal |
|---|---|---|
A | LOAD MINUS (negativo carga) | Parafuso M10 |
B | BATTERY MINUS (negativo bateria) | Parafuso M10 |
C | VE.Direct (fio negro) | Ficha VE.Direct |
D | VBat+ (fio vermelho com fusível) | Terminal em olhal M10 |
E | Aux (fio cinzento com fusível) | Terminal em olhal M10 |
3.4. Ligações elétricas básicas
Procedimento de ligação:
Ligue o terminal de bateria negativo ao parafuso M10 no lado BATTERY MINUS do derivador «shunt». Aperte o parafuso do derivador «shunt» com um binário máximo de 21 Nm.
Não deve haver mais ligações neste lado do derivador ou no terminal de bateria negativo. Quaisquer cargas ou carregadores ligados aqui serão excluídos do cálculo do estado da carga.
Ligue o negativo do sistema elétrico ao parafuso M10 no lado LOAD MINUSdo derivador «shunt». Aperte o parafuso do derivador «shunt» com um binário máximo de 21 Nm. Certifique-se de que o negativo de todas as cargas CC, inversores, carregadores de bateria, carregadores solares e outras fontes de carga é ligado «depois» do derivador «shunt».
Ligue o terminal M10 do cabo vermelho com o fusível ao terminal positivo da bateria.
O monitor de bateria agora está a receber alimentação. .
Para ficar completamente funcional, deve configurar o monitor da bateria; consulte a secção Configuração.
Se o monitor de bateria for utilizado para controlar uma segunda bateria, o ponto médio do banco de baterias ou a temperatura da bateria, consulte um dos três parágrafos seguintes sobre esta operação e depois a secção Configuração.
 |

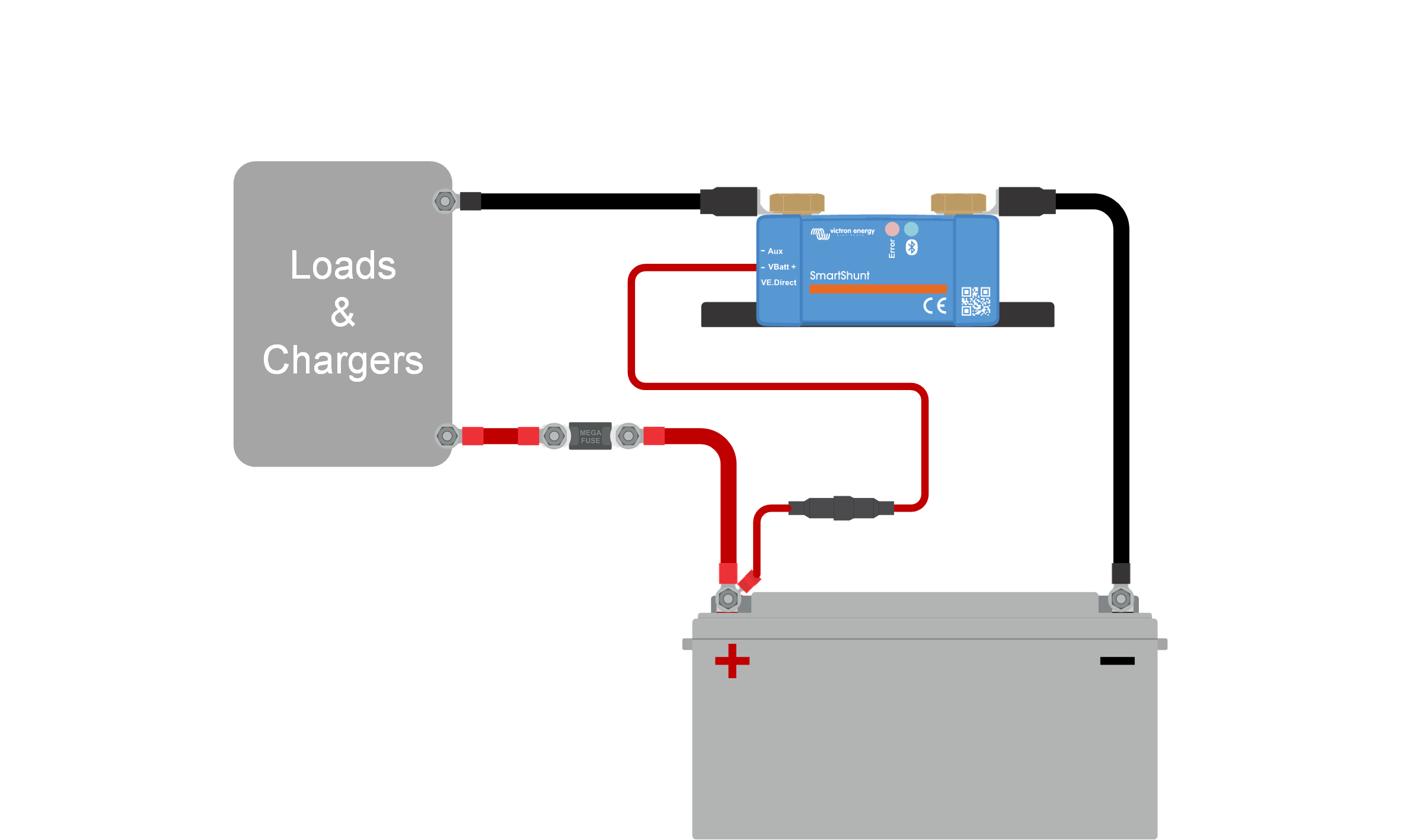

Instalação básica do monitor de bateria.
3.5. Ligações elétricas auxiliares
Para além da monitorização exaustiva do banco de baterias principal, é possível monitorizar um segundo parâmetro. Pode ser um dos seguintes:
A tensão de uma segunda bateria, como uma bateria de arranque.
O desvio do ponto médio do banco de bateria.
Temperatura de bateria.
Esta secção descreve a ligação do terminalAux para as três opções anteriores.
3.5.1. Ligação auxiliar para monitorizar a tensão de uma segunda bateria
O terminal pode ser utilizado para monitorizar a tensão de uma segunda bateria, como uma bateria de arranque ou auxiliar.
Procedimento de ligação:
Verifique se o polo negativo da segunda bateria está ligado ao lado LOAD MINUS do derivador.
Ligue o terminal M10 do fio cinzento «Aux» ao terminal positivo da segunda bateria.
 |

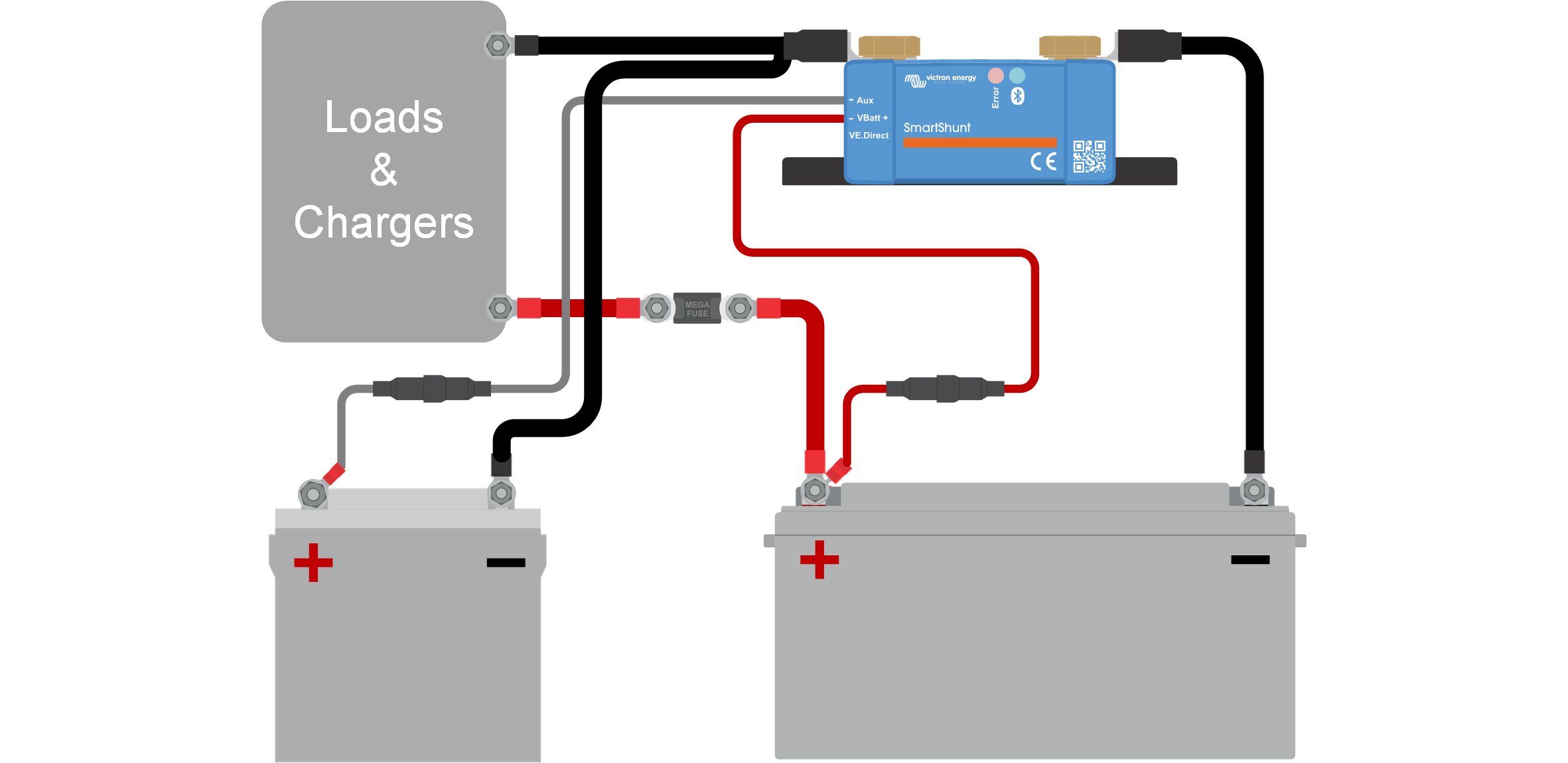

Monitor de bateria com monitorização da segunda bateria auxiliar.
3.5.2. Ligação auxiliar para monitorizar o ponto médio de um banco de baterias
Para utilizar com um banco de baterias formado por várias baterias que estão ligadas em série ou série/paralelo para criar um banco de 24 V ou 48 V.
Procedimento de ligação:
Ligue o terminal M10 do fio cinzento «Aux» ao terminal positivo do ponto médio.
Para obter mais informação sobre a monitorização do ponto médio e diagramas adicionais sobre a cablagem do banco da bateria para o ponto médio, consulte a secção Monitorização da tensão do ponto médio.
 |

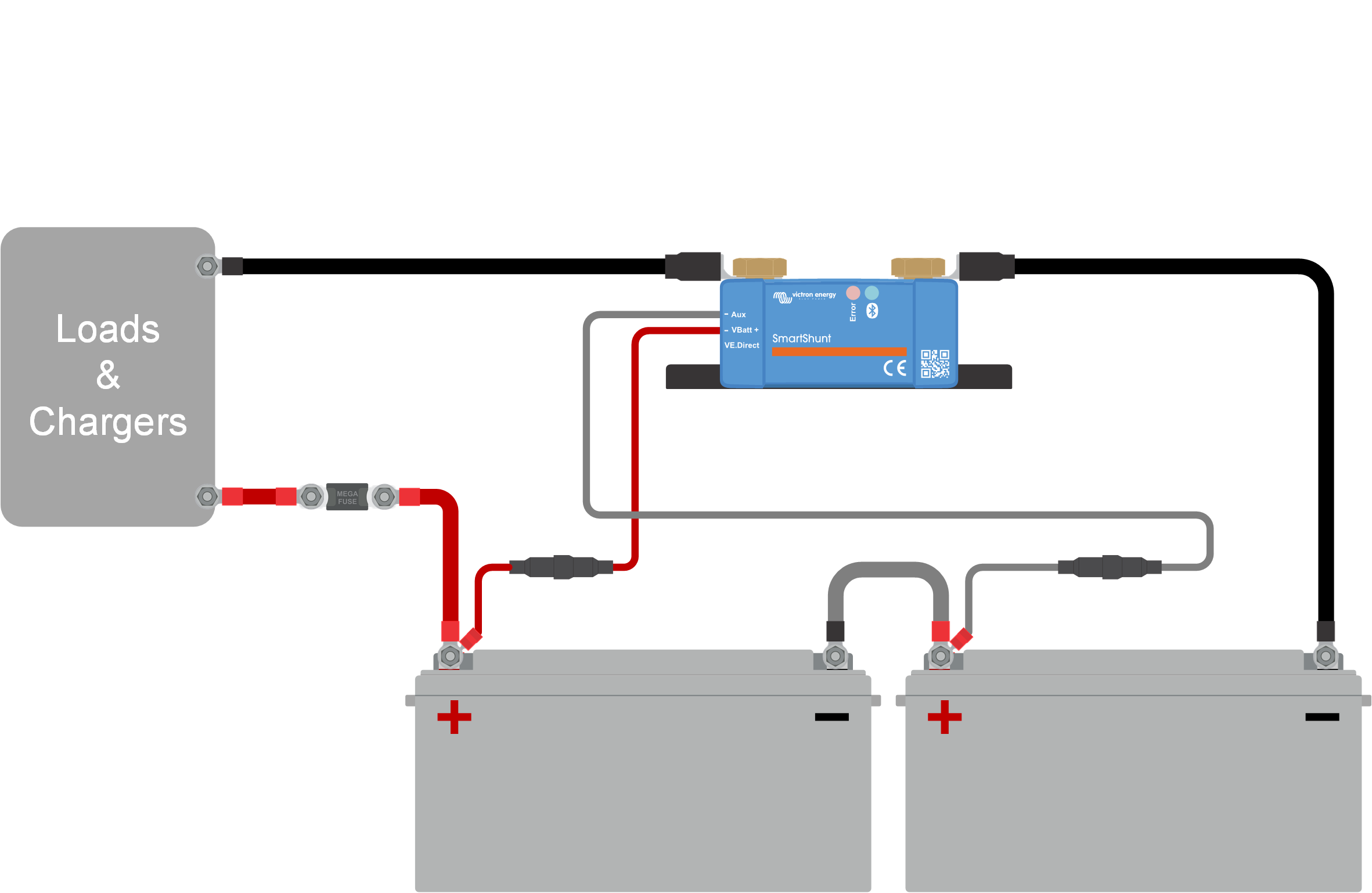

Monitor da bateria com monitorização do ponto médio auxiliar.
3.5.3. Ligação auxiliar para monitorizar a temperatura
Para monitorizar a temperatura de uma bateria através do sensor de temperatura (não incluído) para BMV-712 Smart e BMV-702 . O sensor de temperatura deve ser adquirido separadamente. Tenha em conta que este sensor difere dos sensores de temperatura incluídos nos inversores/carregadores e alguns carregadores de bateria da Victron.
 |
Sensor de temperatura para o monitor de bateria
Procedimento de ligação:
 |

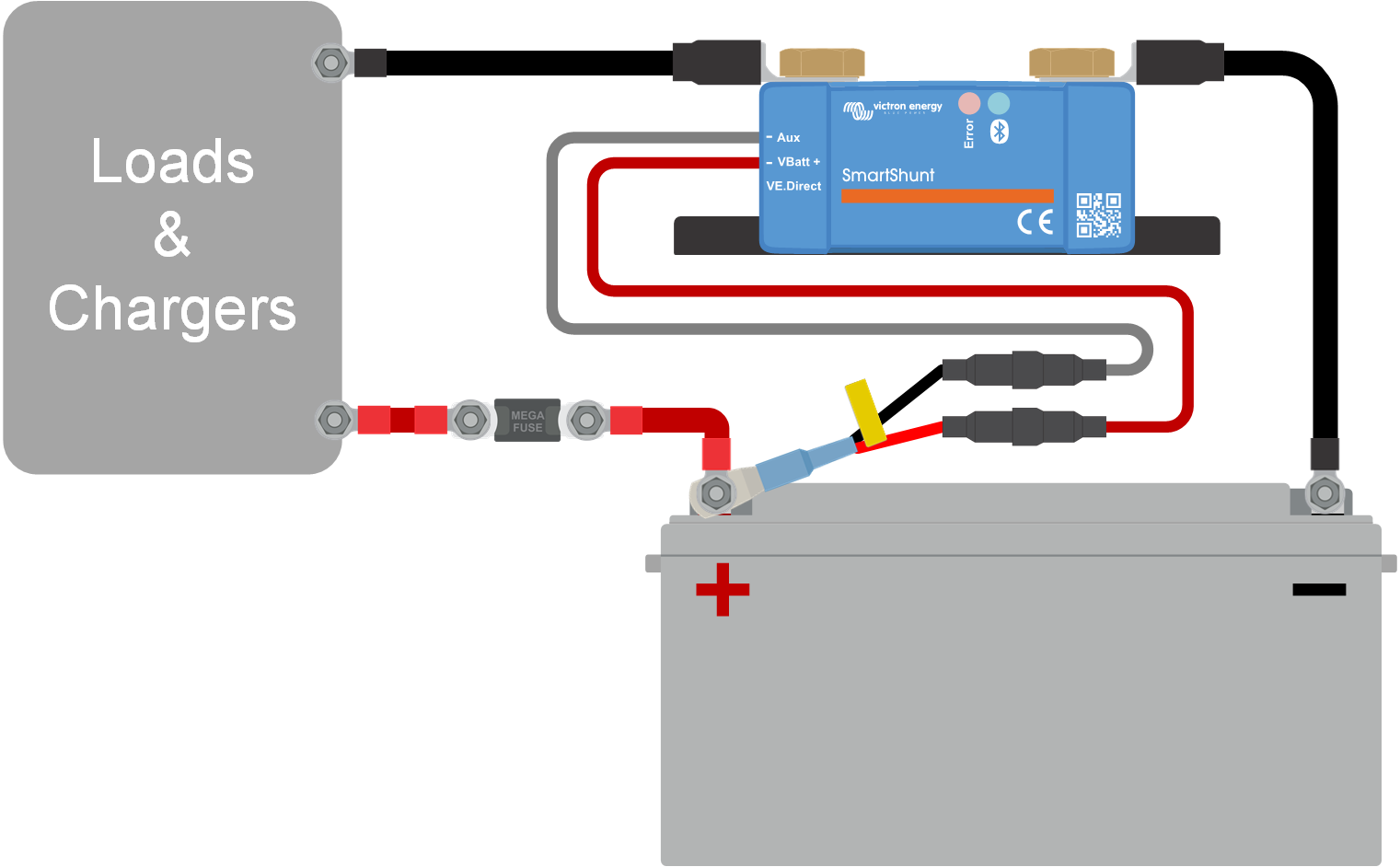

Monitor de bateria com sensor da temperatura auxiliar.
Nota
Lembre-se de que os fios do sensor de temperatura não podem ser ligados facilmente aos fios SmartShunt. Deve certificar-se de que a ligação entre o sensor de temperatura e o SmartShunt é realizada de uma forma eletricamente segura e sólida.
3.6. Ligação de dispositivo GX

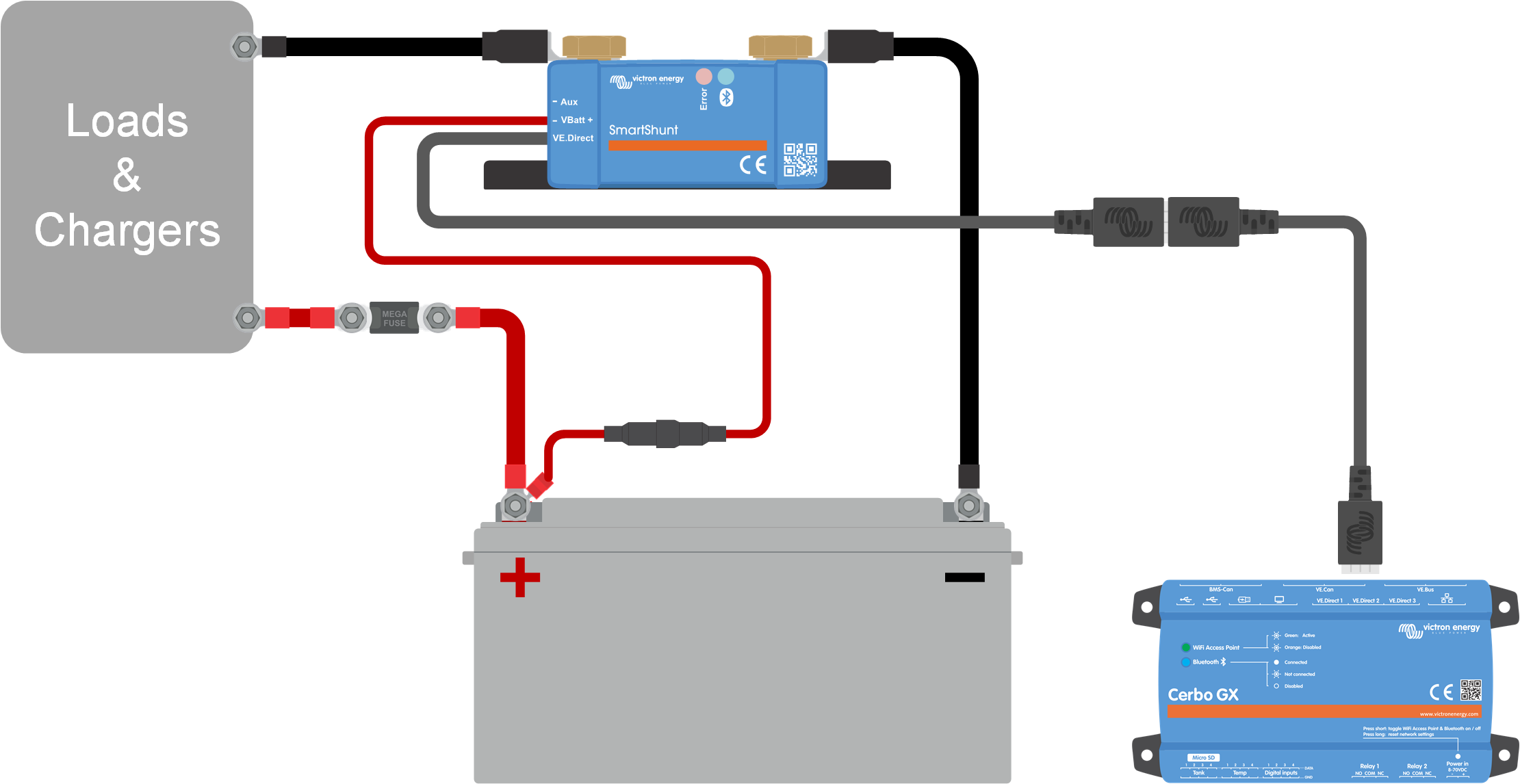

Se o sistema incluir um dispositivo GX como um Cerbo GX, o monitor de bateria pode ser conectado ao dispositivo GX com um cabo VE.Direct ou uma «interface» VE.Direct para USB.
Após a ligação, o dispositivo GX pode ser utilizado para ler todos os parâmetros de bateria monitorizados. Para mais informação, consulte a secção Ligar a um dispositivo GX e VRM.
3.7. Cablagem para utilizar como medidor CC
Ao utilizar o monitor de bateria como um medidor CC, deve fazer ligá-lo ao dispositivo ou circuito a monitorizar.
Nota
Lembre-se de que o monitor de bateria também precisa de ser configurado como um monitor CC com a aplicação VictronConnect antes de funcionar como um monitor CC. Consulte a secção Configurar para utilizar como medidor CC.
Também é possível incluir um monitor de bateria principal no sistema em conjunto com um monitor de bateria separado que tenha sido instalado como um medido CC para monitorizar um circuito ou dispositivo específico.
 |

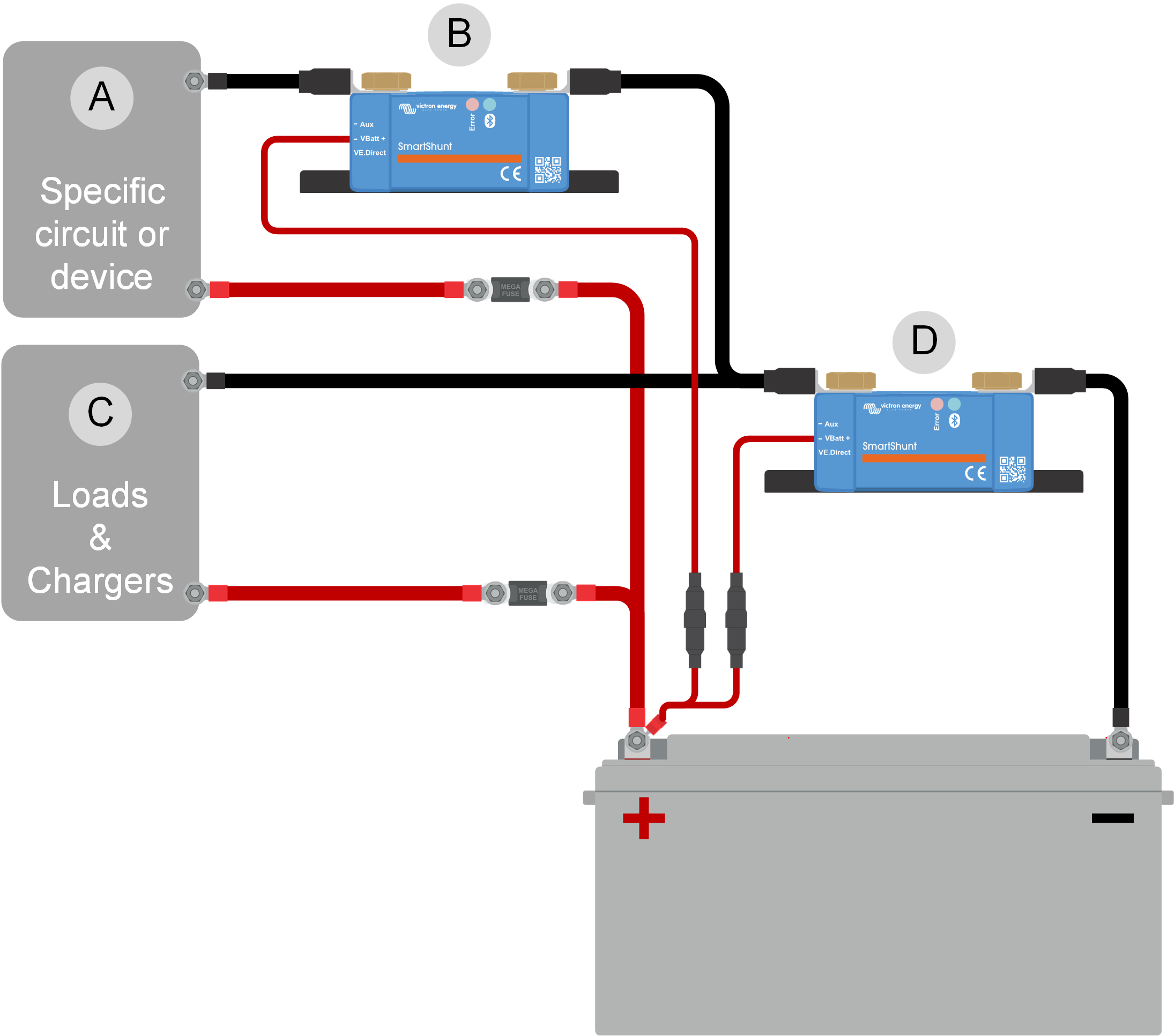

O exemplo de cablagem de um sistema que contenha um monitor de bateria principal, em conjunto com um monitor de bateria que tenha sido configurado como um medidor CC e que esteja a monitorizar um circuito ou dispositivo específico. Um monitor de bateria é usado como medidor de CC (B) e o outro monitor de bateria para controlar a bateria (D).
# | Descrição |
|---|---|
A | Dispositivo CC ou circuito CC específico |
B | Monitor de bateria utilizado como medidor CC |
C | O resto do circuito CC |
D | Monitor de bateria utilizado como monitor de bateria |
